Спектрофотометры Altimax
| Номер в ГРСИ РФ: | 98532-26 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | Macylab Instruments Inc., Китай |
Спектрофотометры Altimax (далее по тексту - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания (СКНП) в ультрафиолетовом и видимом участках спектра исследуемых образцов различного происхождения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98532-26 | |||||||||
| Действует | по 15.05.2031 | |||||||||
| Наименование | Спектрофотометры | |||||||||
| Модель | Altimax | |||||||||
| Модификации |
Altimax V-1 Altimax V-1PC Altimax V-2 Altimax V-2PC Altimax V-3 Altimax V-3PС Altimax UV-2 Altimax UV-2PC Altimax UV-5 Altimax UV-5PC Altimax UV-5CSPC Altimax UV-7C Altimax UV-7CPC Altimax UV-8CPC Altimax UV-8CSPC |
|||||||||
| Приказы |
№933 от
15.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 01950109-07df-7c33-7637-9f228766dc70 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Macylab Instruments Inc., КИТАЙ, Room 203, Building 9, No. 615, Lianying Road, Chedun Town, Songjiang District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1601-06-2025 ГСИ. Спектрофотометры Altimax. Методика поверки.
(с 15.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98532-26: Описание типа
2026-98532-26.pdf
|
Скачать | 454.6 КБ | |
|
98532-26: Методика поверки
РТ-МП-1601-06-2025
2026-mp98532-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Спектрофотометры Altimax (далее по тексту - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания (СКНП) в ультрафиолетовом и видимом участках спектра исследуемых образцов различного происхождения.
Описание
Конструктивно спектрофотомеры представляют собой настольные лабораторные приборы, состоящие из галогенной (модификации без буквы U в обозначении) или галогенной и дейтериевой лампы (модификации с буквой U в обозначении) в качестве источника света, монохроматора для выделения необходимой длины волны, отсека для образцов, фотодиодного детектора и цифрового дисплея для индикации результатов и работы с спектрофотометром.
Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.
К данному типу средства измерений относятся модификации Altimax V-1, Altimax V-1PC, Altimax V-2, Altimax V-2PC, Altimax V-3, Altimax V-ЗРС, Altimax UV-2, Altimax UV-2PC, Altimax UV-5, Altimax UV-5PC, Altimax UV-5CSPC, Altimax UV-7C, Altimax UV-7CPC, Altimax UV-8CPC, Altimax UV-8CSPC. Модификации отличаются конструктивными особенностями, возможностью подключения к компьютеру (модификации с буквами PC в обозначении), метрологическими и техническими характеристиками.
Нанесение знака поверки на спектрофотометр не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится методом печати на маркировочную этикетку, расположенную на задней или боковой части корпуса спектрофотометров.
Общий вид спектрофотометров представлен на рисунках 1-5. Общий вид маркировочной этикетки представлен на рисунке 6. Цвет корпуса может отличаться от представленного на рисунках.

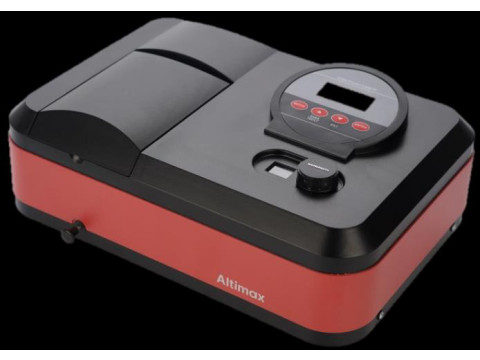

Рисунок 1 - Общий вид спектрофотометров Altimax V-1, Altimax V-1PC

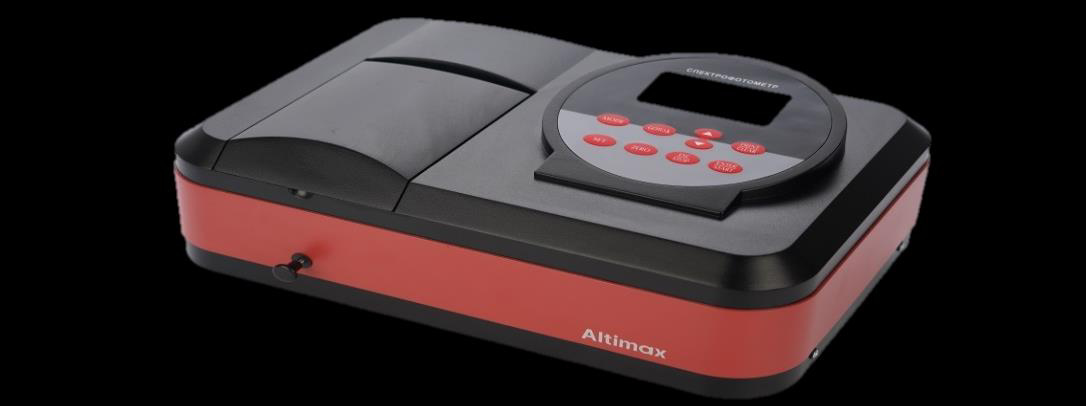

Рисунок 2 - Общий вид спектрофотометров Altimax V-2, Altimax V-2PC, Altimax UV-2, Altimax UV-2PC

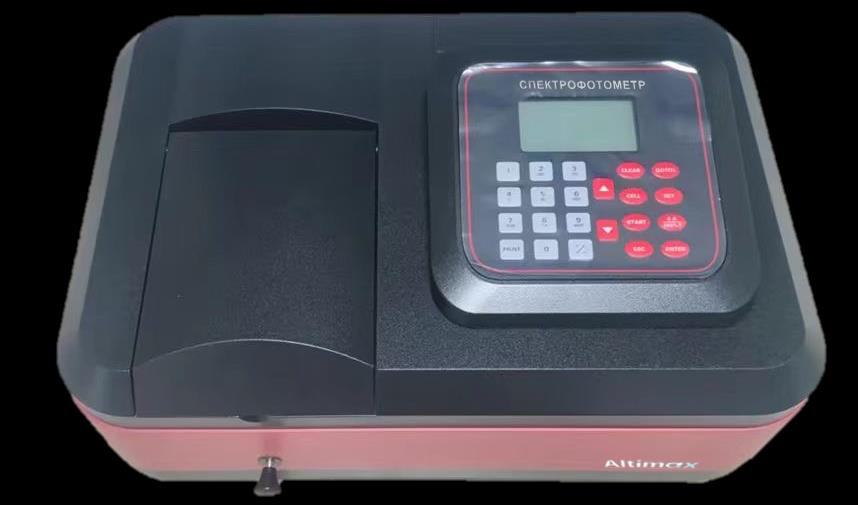

Рисунок 3 - Общий вид спектрофотометров Altimax V-3, Altimax V-3PC, Altimax UV-5, Altimax UV-5PC
Рисунок 4 - Общий вид спектрофотометров Altimax UV-5CSPC, Altimax UV-7C, Altimax UV-7CPC
Рисунок 5 - Общий вид спектрофотометров Altimax UV-8CPC, Altimax UV-8CSPC
Altimax I Спектрофотометр
Двухлучевой (190-1100) нм Модификация: Altimax UV-8CSPC Питание: ~220В/50Гц Серийный номер:
Сделано в Китае
[Ц[©
Рисунок 6 - Общий вид маркировочной этикетки
Пломбирование спектрофотометров не предусмотрено.
Программное обеспечение
Спектрофотометры имеют программное обеспечение (далее - ПО) для управления функциональными возможностями, обработки и отображения измерительной информации.
ПО реализовано без выделения метрологически значимой части. Влияние ПО учтено при нормировании метрологических характеристик спектрофотометров.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО модификаций Altimax V-1, Altimax V-1PC недоступны пользователю. Идентификационные данные ПО модификаций Altimax V-2, Altimax V-2PC, Altimax V-3, Altimax V-3PC, Altimax UV-2, Altimax UV-2PC, Altimax UV-5, Altimax UV-5PC, Altimax UV-5CSPC, Altimax UV-7C, Altimax UV-7CPC, Altimax UV-8CPC, Altimax UV-8CSPC указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для модификаций | |
|
V-2, V-2PC, V-3, V-3PC, UV-2, UV-2PC, UV-5, UV-5PC |
UV-5CSPC, UV-7C, UV-7CPC, UV-8CPC, UV-8CSPC | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V2.8.46 |
V1.0.9 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||||||
|
V-1, V-1PC |
V-2, V-2PC |
V-3, V-3PC |
UV-2, UV-2PC |
UV-5, UV-5PC |
UV-5CSPC |
UV-7C, UV-7CPC |
UV-8CPC |
UV-8CSPC | |
|
Диапазон установки длин волн, нм |
от 400 до 1000 |
от 325 до 1000 |
от 320 до 1100 |
от 190 до 1000 |
от 190 до 1100 |
от 190 до 1100 |
от 190 до 1100 |
от 190 до 1100 |
от 190 до 1100 |
|
Диапазон измерений СКНП, % |
от 0 до 100 | ||||||||
|
Пределы допускаемой абсолютной погрешности измерений СКНП, %, в диапазоне установки длин волн: - от 200 до 400 нм - от 320 до 400 нм - от 325 до 400 нм - от 400 включ. до 750 нм включ. - св. 750 нм |
- - -±1,5 ±2,0 |
- ±1,0 ±0,5 ±1,0 |
±1,0 ±0,5 ±1,0 |
±1,0 - ±0,5 ±1,0 |
±1,0 - ±0,5 ±1,0 |
±1,0 - ±0,5 ±1,0 |
±1,0 - ±0,5 ±1,0 |
±1,0 - ±0,5 ±1,0 |
±1,0 - ±0,5 ±1,0 |
|
Пределы допускаемой абсолютной погрешности установки длин волн св. 200 нм, нм |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±2 |
±1 |
±1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
З |
Значение для модификации | |||||||
|
V-1, V-1PC |
V-2, V-2PC |
V-3, V-3PC |
UV-2, UV-2PC |
UV-5, UV-5PC |
UV-5CSPC |
UV-7C, UV-7CPC |
UV-8CPC |
UV-8CSPC | |
|
Спектральная ширина щели, нм |
4 |
4 |
4 |
2 |
2 |
2 |
1,8 |
1,8 |
2/4 |
|
Диапазон показаний СКНП, % |
от 0 до 125 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
от 0 до 200 |
|
Диапазон показаний оптической плотности, Б |
от -0,3 до +3 |
от -0,3 до +3 |
от -0,3 до +3 |
от -0,3 до +3 |
от -0,3 до +3 |
от -0,3 до +3 |
от -0,3 до +3 |
от -0,3 до +3 |
от -0,3 до +3 |
|
Уровень рассеянного света (220/360 нм), %, не более |
0,1 |
0,1 |
0,05 |
0,1 |
0,05 |
0,04 |
0,03 |
0,03 |
0,03 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50 | ||||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +35 85 | ||||||||
|
Габаритные размеры, мм, не более: - ширина - глубина - высота |
470 325 200 |
470 325 200 |
470 325 200 |
470 325 200 |
470 325 200 |
510 385 215 |
510 385 215 |
645 430 225 |
645 430 225 |
|
Масса, кг, не более |
9 |
11 |
11 |
11 |
15 |
16 |
28 |
28 |
28 |
Знак утверждения типа
наносится на маркировочную этикетку спектрофотометра и титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр |
Altimax |
1 шт. |
|
Шнур питания |
- |
1 шт. |
|
Стеклянные кюветы |
- |
4 шт. |
|
Кварцевые кюветы (только для модификаций Altimax UV-5CSPC, Altimax UV-7C, Altimax UV-7CPC, Altimax UV-8CPC, Altimax UV-8CSPC) |
- |
2 шт. |
|
Черная заглушка для определения темнового тока (только для модификаций Altimax V-1, Altimax V-1PC) |
- |
1 шт. |
|
Чехол от пыли |
- |
1 шт. |
|
USB-кабель* |
- |
1 шт. |
|
Программный ключ* |
- |
1 шт. |
|
USB-накопитель с программным обеспечением* |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Поставляется для модификаций c возможностью подключения к компьютеру (буквы PC в обозначении модификации) | ||
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» руководств по эксплуатации.
Нормативные документы
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Стандарт предприятия «Спектрофотометры Altimax», Macylab Instruments Inc.
