Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM (далее - комплексы) предназначены для измерений напряжения постоянного тока, напряжения переменного тока, силы постоянного тока, параметров вибрации (виброускорения, виброскорости, виброперемещения) и частоты вращения.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98543-26 | ||||||||||||||||||
| Действует | по 19.05.2031 | ||||||||||||||||||
| Наименование | Комплексы измерительно-вычислительные для мониторинга работающих механизмов | ||||||||||||||||||
| Модель | ACOEM | ||||||||||||||||||
| Модификации |
MVX060 MVX080 MVX120 MVX160 MVX240 MVX320 APT2069x, где «x» - обозначающая линию производства и не подразумевающая внесения изменений в конструкцию и метрологические характеристики комплексов EEXAPT2074 На испытания представлены: АРТ2069D |
||||||||||||||||||
| Приказы |
№944 от
19.05.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1d665520-8374-46bf-898f-1c3e0c5a9098 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ACOEM France SAS, ФРАНЦИЯ, 200 Chemin des Ormeaux 69578 LIMONEST Cedex
Поверка
| Методика поверки / информация о поверке |
РТ-МП-125-204-2026 ГСИ. Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM. Методика поверки
(с 19.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98543-26: Описание типа
2026-98543-26.pdf
|
Скачать | 180.1 КБ | |
|
98543-26: Методика поверки
РТ-МП-125-204-2026
2026-mp98543-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM (далее - комплексы) предназначены для измерений напряжения постоянного тока, напряжения переменного тока, силы постоянного тока, параметров вибрации (виброускорения, виброскорости, виброперемещения) и частоты вращения.
Описание
Принцип действия комплексов основан на осуществлении непрерывного приема, измерений, обработки входных аналоговых сигналов, поступающих от первичных преобразователей.
Конструктивно комплексы выполнены в виде измерительного блока со встроенным модулем питания и клеммами для подключения сигналов от внешних источников.
Комплексы выпускаются в следующих модификациях: MVX060, MVX080, MVX120, MVX160, MVX240, MVX320, APT2069x и EEXAPT2074. Комплексы модификаций MVX060, MVX080, MVX120, MVX160, MVX240, MVX320 различаются количеством измерительных каналов. Комплексы модификаций АРТ2069х и EEXAPT2074 отличаются наличием жидкокристалического дисплея. Префикс «х» в модификации APT2069x - буква латинского алфавита A, B, C, D, E или F, обозначающая линию производства и не подразумевающая внесения изменений в конструкцию и метрологические характеристики комплексов.
Общий вид комплексов измерительно-вычислительных для мониторинга работающих механизмов ACOEM и место нанесения серийного номера представлены на рисунках 1 и 2. Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM не подлежат пломбированию.
Серийные номера комплексов в цифровом или цифро-буквенном формате наносятся методом наклеивания на корпус. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения серийного номера

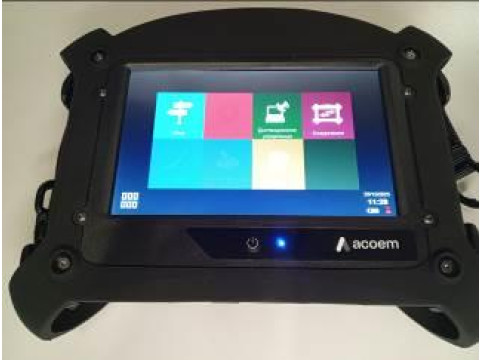

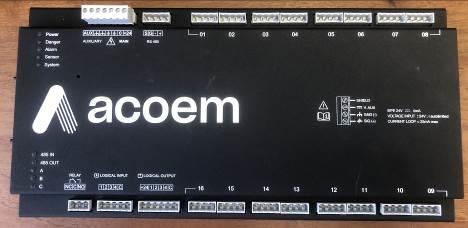

Рисунок 1 - Общий вид комплексов измерительно-вычислительных для мониторинга работающих механизмов ACOEM модификаций APT2069x и EEXAPT2074
Место нанесения серийного номера

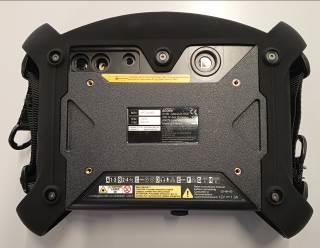

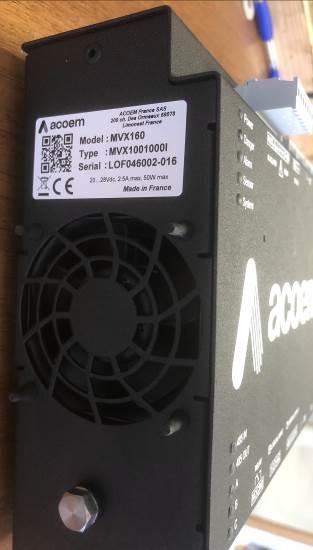

Рисунок 2 - Общий вид комплексов измерительно-вычислительных для мониторинга работающих механизмов ACOEM модификаций MVX060, MVX080, MVX120, MVX160, MVX240 и MVX320
Программное обеспечение
Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM модификаций APT2069x и EEXAPT2074 имеют встроенное программное обеспечение (далее - ПО), которое находится во внутренней памяти измерительного блока и устанавливается при производстве. Встроенное ПО служит для передачи, обработки, визуализации и хранения измерительной информации. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM модификаций MVX060, MVX080, MVX120, MVX160, MVX240 и MVX320 имеют внешнее ПО, которое устанавливается на персональный компьютер, позволяет конфигурировать настройки комплексов, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие вычисления и процесс измерений. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». Идентификационные данные программного обеспечения представлены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения модификаций MVX060,
MVX080, MVX120, MVX160, MVX240 и MVX320
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ACOEM Device Manager |
|
Номер версии ПО |
не ниже 5.7.0-11 |
Таблица 2 - Идентификационные данные программного обеспечения модификаций APT2069x и EEXAPT2074
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MVX firmware |
|
Номер версии ПО |
не ниже 1.60 |
Технические характеристики
Таблица 3 - Метрологические характеристики модификаций MVX060, MVX080, MVX120,
MVX160, MVX240 и MVX320_______________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В |
от -20 до +20 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,001+0,01-U) где U - измеряемое значение напряжения постоянного тока |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока при изменении температуры, В |
±0,1 |
|
Диапазон измерений амплитудного значения напряжения переменного тока, В |
от 0,01 до 10 |
|
Диапазон рабочих частот при измерении напряжения переменного тока, Гц |
от 0,1 до 20000 |
|
Пределы допускаемой основной относительной погрешности измерений амплитудного значения напряжения переменного тока, %: - в поддиапазоне частот от 0,1 до 10 Гц включ. - в поддиапазоне частот св. 10 до 5000 Гц включ. - в поддиапазоне частот св. 5000 до 20000 Гц |
от -5 до +1 ±1 от -10 до +1 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитудного значения виброускорения, м/с2 |
от 0,1 до 1000 1) |
|
Диапазон рабочих частот при измерении виброускорения, Гц |
от 2 до 5000 |
|
Диапазон измерений амплитудного значения виброскорости, мм/с |
от 0,1 до 1000 2) |
|
Диапазон рабочих частот при измерении виброскорости, Гц |
от 2 до 1000 |
|
Диапазон измерений размаха виброперемещения, мкм |
от 0,2 до 2000 3) |
|
Диапазон рабочих частот при измерении виброперемещения, Гц |
от 5 до 1000 |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения, виброскорости и виброперемещения, % |
±2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений амплитудного значения напряжения переменного тока, виброускорения, виброскорости и виброперемещения при изменении температуры, % |
±3 |
|
Диапазон измерения частоты вращения, об/мин (Гц) |
от 12 до 240000 (от 0,2 до 4000) |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+N-0,001) где N - заданное значение частоты вращения |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой относительной погрешности измерений силы постоянного тока, % |
±2 |
|
1) При заданном значении коэффициента преобразования 10 мВ/(м^с-2) 2) При заданном значении коэффициента преобразования 10 мВ/(мм^с-1) 3) При заданном значении коэффициента преобразования 10 мВ/мкм | |
Таблица 4 - Метрологические характеристики модификаций APT2069x и EEXAPT2074
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В |
от -20 до +20 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,001+0,01-U) где U - измеряемое значение напряжения постоянного тока |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока при изменении температуры, В |
±0,1 |
|
Диапазон измерений амплитудного значения напряжения переменного тока, В |
от 0,001 до 10 |
|
Диапазон рабочих частот при измерении напряжения переменного тока, Гц |
от 0,5 до 40000 |
|
Пределы допускаемой основной относительной погрешности измерений амплитудного значения напряжения переменного тока, %: - в поддиапазоне частот от 0,5 до 2 Гц включ. - в поддиапазоне частот св. 2 до 10 Гц включ. - в поддиапазоне частот св. 10 до 5000 Гц включ. - в поддиапазоне частот св. 5000 до 40000 Гц |
от -30 до +1 от -5 до +1 ±1 от -5 до +1 |
|
Диапазон измерений амплитудного значения виброускорения, м/с2 |
от 0,1 до 1000 1) |
|
Диапазон измерений амплитудного значения виброскорости, мм/с |
от 0,1 до 1000 2) |
|
Диапазон рабочих частот при измерении виброускорения и виброскорости, Гц |
от 2 до 20000 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения и виброскорости, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений амплитудного значения напряжения переменного тока, виброускорения и виброскорости при изменении температуры, % |
±3 |
|
Диапазон измерения частоты вращения, об/мин (Гц) |
от 12 до 240000 (от 0,2 до 4000) |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+N-0,001) где N - заданное значение частоты вращения |
|
1) При заданном значении коэффициента преобразования 10 мВ/(м^с-2) 2) При заданном значении коэффициента преобразования 10 мВ/(мм^с-1) | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов: - MVX060 |
6 |
|
- MVX080 |
8 |
|
- MVX120 |
12 |
|
- MVX160 |
16 |
|
- MVX240 |
24 |
|
- MVX320 |
32 |
|
- APT2069x |
4 |
|
- EEXAPT2074 |
4 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
23±5 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - MVX060, MVX080, MVX120, MVX160, MVX240, MVX320 |
от -20 до +60 |
|
- APT2069x, EEXAPT2074 |
от -15 до +50 |
|
Габаритные размеры (длиннахширинахвысота), мм, не более - MVX060, MVX080, MVX120, MVX160, MVX240, MVX320 |
371x171x100 |
|
- APT2069x, EEXAPT2074 |
200x265x65 |
|
Масса, кг, не более - MVX060, MVX080, MVX120, MVX160, MVX240, MVX320 |
3,2 |
|
- APT2069x, EEXAPT2074 |
1,8 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплексы измерительно-вычислительные для мониторинга работающих механизмов |
ACOEM |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Измерение и хранение данных» руководства по эксплуатации «Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM» для модификаций MVX060, MVX080, MVX120, MVX160, MVX240 и MVX320, в разделе 10 «Встроенные датчики» и в разделе 11 «Беспроводной датчик» руководства по эксплуатации «Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM APT2069x и EEXAPT2074» для модификаций APT2069x и EEXAPT2074.
Нормативные документы
Стандарт предприятия «Комплексы измерительно-вычислительные для мониторинга работающих механизмов ACOEM»
