Уровнемеры буйковые пневматические УБ
| Номер в ГРСИ РФ: | 98546-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "Завод "Тизприбор", г.Дзержинск |
Уровнемеры буйковые пневматические УБ (далее - уровнемеры) предназначены для измерений уровня и уровня раздела сред, жидкостей и преобразования измеренных значений в унифицированный пневматический выходной сигнал.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98546-26 | |||||||||
| Действует | по 19.05.2031 | |||||||||
| Наименование | Уровнемеры буйковые пневматические | |||||||||
| Модель | УБ | |||||||||
| Модификации |
УБ-ПВ УБ-П На испытания представлены: У-ПБ |
|||||||||
| Приказы |
№944 от
19.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | cbfd8281-3bb5-b5ba-5b64-b278910f8f1f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Завод «Тизприбор», РОССИЯ, 606000, Нижегородская обл., г. Дзержинск, ул. Науки, д. 8И, к. 1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-199-208-2026 ГСИ. Уровнемеры буйковые пневматические УБ. Методика поверки
(с 19.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
Для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм
3 года
Для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ±3 мм
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98546-26: Описание типа
2026-98546-26.pdf
|
Скачать | 174.7 КБ | |
|
98546-26: Методика поверки
РТ-МП-199-208-2026
2026-mp98546-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Уровнемеры буйковые пневматические УБ (далее - уровнемеры) предназначены для измерений уровня и уровня раздела сред, жидкостей и преобразования измеренных значений в унифицированный пневматический выходной сигнал.
Описание
Принцип действия уровнемеров основан на законе Архимеда, согласно которому на погруженный в измеряемую жидкость буек, действует выталкивающая сила.
При изменении уровня жидкости изменяется степень погружения буйка уровнемера, что приводит к изменению его веса, вес буйка в уровнемере преобразуется в измеряемое значение уровня. Пневмопреобразователь уровнемера преобразует изменение веса буйка в пневматический выходной сигнал пропорционально значению изменения уровня.
Уровнемеры состоят из измерительного блока и металлического корпуса.
Измерительного блок включает в себя:
- чувствительный элемент (буек, который конструктивно представляет собой цельный или запаянный полый металлический цилиндр);
- подвес с серьгой;
- рычаг.
На металлическом корпусе расположены штуцера для подключения питания и выходного сигнала, внутри корпуса размещен пневмопреобразователь.
Пневмопреобразователь включает в себя:
- систему рычагов;
- пружину;
- сопло;
- заслонку;
- сильфон;
- пневмоусилитель.
Уровнемеры выпускаются в двух модификациях, которые отличаются способом монтажа; УБ-ПВ монтаж сверху емкости, УБ-П сбоку емкости.
Общий вид уровнемеров, обозначение мест подключения пневматического питания и выходного сигнала, общий вид буйка с подвесом и серьгой представлены на рисунке 1.
О бозначение места для нанесения знака утверждения типа представлены на рисунке 2.
б)
в)

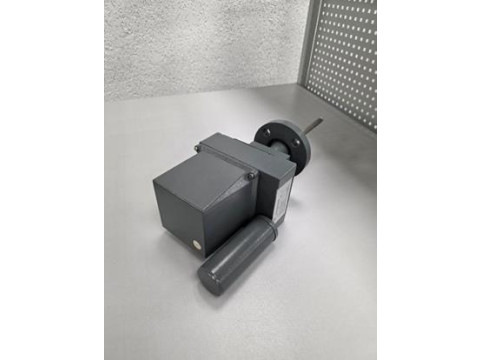

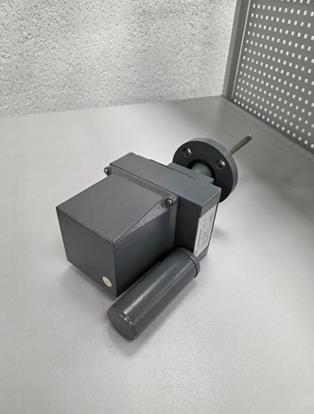

Рисунок 1 - Общий вид уровнемеров, обозначение мест подключения пневматического питания и выходного сигнала, общий вид буйка с подвесом и серьгой.
а) Модификация УБ-П; б) Модификация УБ-ПВ; в) обозначение мест подключения пневматического питания и выходного сигнала; г) буек с подвесом и серьгой
г)
Рисунок 2 - Место нанесения знака утверждения типа
Информация о модификации указывается в структуре условного обозначения уровнемера.
Структура условного обозначения (схема составления условного обозначения) уровнемера при заказе:
Уровнемер буйковый пневматический УБ-ПВ -10 - 1,0 - 1,5 - Фланец - 50 - 40 - 11 - В - Ст20
1 2 3 4 5 6 7 8 9
Таблица 1 - Структура условного обозначения
|
№ |
Значение |
Примечания |
|
1 |
Модификация |
УБ-П; УБ-ПВ |
|
2 |
Предел измерений, м |
В зависимости от заказа |
|
3 |
Плотность измеряемой среды, г/см3 |
Для уровня раздела фаз, указывается через дробь |
|
4 |
Пределы допускаемой основной погрешности, % |
1,0; 1,5. |
|
Фланец |
ГОСТ 33259-2015 | |
|
5 |
Номинальный диаметр фланца, мм |
40; 50; 65; 80; 100. |
|
6 |
Номинальное давление, кгс/см2 |
до 160 по ГОСТ 33259-2015 |
|
7 |
Тип фланца |
01; 11 |
|
8 |
Вид присоединительной поверхности |
по ГОСТ 33259-2015 |
|
9 |
Материал изготовления фланца |
В зависимости от заказа |
Информация об условном обозначении, в том числе модификация, заводской номер в виде цифрового обозначения, состоящего из арабских цифр, год изготовления, предел измерения, давление питания, рабочее давление, параметры выходного сигнала наносятся на маркировочную табличку, прикрепляемую к уровнемеру, способом лазерной гравировки.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений уровня и уровня раздела сред жидкостей, мм |
от 100 до 160001) |
|
Пределы допускаемой основной приведенной погрешности измерений уровня и уровня раздела сред жидкостей, выраженной в процентах от верхнего предела измерения уровня или диапазона изменения выходного аналогового сигнала, % |
±1,0; ±1,51) |
|
Пределы допускаемой вариации показаний v не превышают абсолютного значения предела допускаемой основной приведенной погрешности |у|, % |
1,0; 1,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня и уровня границы раздела двух сред, выраженной по отношению к диапазону измерений, при отклонении температуры окружающего воздуха от нормальных условий измерений, на каждые 10 °С, % |
±0,7 |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °С для уровнемеров с допускаемой основной погрешностью ±1,0 для уровнемеров с допускаемой основной погрешностью ±1,5 |
от +18 до +22 от +15 до +25 |
|
1) Диапазон измерений уровня и уровня раздела сред жидкостей, и пределы допускаемой погрешности измерений конкретного уровнемера находятся в указанных в табл. 2 пределах, зависят от исполнения уровнемера и приводятся в паспорте уровнемера. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Условия эксплуатации: - температура окружающего воздуха, °С - температура измеряемой среды, °С У Б-П У Б-ПВ - относительная влажность, % |
от -50 до +50 от -50 до +100 от -50 до +400 до 95 при температуре +35 °С | |
|
Пределы рабочего давления измеряемой среды, МПа, не более, для модификации: - УБ-П - УБ-ПВ |
16,0 6,4 | |
|
Плотность контролируемой жидкости, кг/м3 |
от 500 до 2000 | |
|
Разность плотностей двух несмешивающихся жидкостей, кг/м3 |
от 122 до 400 | |
|
Давление питания, кПа |
от 126 до 154 | |
|
Выходной аналоговый сигнал, кПа |
от 20 до 100 | |
|
Габаритные размеры уровнемера без буйка, мм, не более - Длина - Ширина - Высота |
УБ-П 531 240 153 |
УБ-ПВ 610 240 265 |
|
Диаметр буйка, мм, не более |
L40 | |
|
Масса уровнемера без буйка, кг, не более |
УБ-П 15 |
УБ-ПВ 40 |
|
Масса буйка с подвеской, кг, не более |
6,0 | |
|
Степень защиты от внешних воздействий |
IP54 | |
|
Технические характеристики конкретного уровнемера находятся в указанных в табл. 3 пределах, зависят от исполнения уровнемера и приводятся в паспорте уровнемера. | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч, не менее |
67 000 |
Знак утверждения типа
наносится на прикрепляемую к уровнемеру маркировочную табличку, методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер буйковый пневматический |
УБ-П; УБ-ПВ* |
1 шт. |
|
Комплект принадлежностей |
9078610 КП |
1 шт.* |
|
Паспорт |
9078610 ПС |
1 экз. |
|
Руководство по эксплуатации |
9078610 РЭ |
1 экз.** |
|
* - поставляется в соответствии с заказом * * - допускается поставлять один экземпляр в один адрес отгрузки | ||
Сведения о методах измерений
приведены в разделе «Изменение параметров, регулирование и настройка» руководства по эксплуатации уровнемера.
Нормативные документы
Приказ Росстандарта № 3459 от 30 декабря 2019 года «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
ТУ 26.51.52-005-37185268-2018 Уровнемеры буйковые пневматические УБ.
Технические условия
