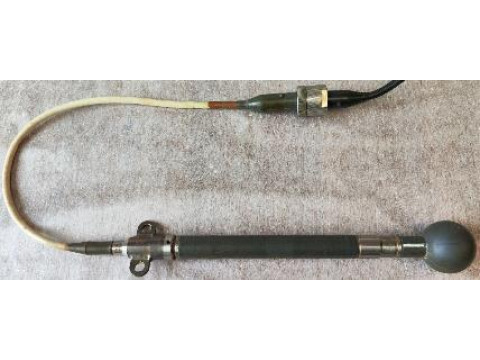

Гидрофоны измерительные 1П2
| Номер в ГРСИ РФ: | 98584-26 |
|---|---|
| Категория: | Гидрофоны |
| Производитель / заявитель: | АО "Концерн "Океанприбор", г.С.-Петербург |
Гидрофоны измерительные 1П2 (далее - гидрофоны) предназначены для измерений звукового давления в водной среде (морская и пресная вода), преобразования измеренных значений в электрический сигнал. Гидрофоны применяют при измерениях параметров гидроакустических приборов, гидроакустических сигналов, гидроакустических полей и др.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98584-26 | ||||||
| Действует | по 27.05.2031 | ||||||
| Наименование | Гидрофоны измерительные | ||||||
| Модель | 1П2 | ||||||
| Приказы |
№1011 от
27.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | e636b68b-0196-c431-fb02-601f134e6c9b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Концерн «Океанприбор», РОССИЯ, 197136, г. Санкт-Петербург, вн.тер.г. муниципальный округ Чкаловское, пр-кт Чкаловский, д. 46, Литера А, помещ. 1-Н
Поверка
| Методика поверки / информация о поверке |
МП ИКЛМ.365351.058 ГСИ. Гидрофоны измерительные 1П2. Методика поверки.
(с 27.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98584-26: Описание типа
2026-98584-26.pdf
|
Скачать | 102.6 КБ | |
|
98584-26: Методика поверки
МП ИКЛМ.365351.058
2026-mp98584-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Гидрофоны измерительные 1П2 (далее - гидрофоны) предназначены для измерений звукового давления в водной среде (морская и пресная вода), преобразования измеренных значений в электрический сигнал. Гидрофоны применяют при измерениях параметров гидроакустических приборов, гидроакустических сигналов, гидроакустических полей и др.
Описание
Принцип действия гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии звукового давления на поверхность пьезокерамического элемента на его электродах возникает электрический заряд, пропорциональный действующему звуковому давлению.
Конструктивно гидрофоны представляют собой герметичный корпус, в котором размещены пьезоэлектрический чувствительный элемент (пьезоэлемент), закреплённый на держателе, и герметичная вилка для подключения водонепроницаемого кабеля. Пьезоэлемент, изготовленный из пьезокерамического материала ЦТС-19, имеет форму сферической оболочки. Наружная и внутренняя поверхности оболочки покрыты слоем никеля и являются электродами. Гидрофоны относятся к невосстанавливаемым, неремонтируемым и неразборным изделиям.
Нанесение знака поверки на гидрофоны не предусмотрено.
Пломбирование гидрофонов не предусмотрено.
Заводской номер и буквенно-цифровое обозначение гидрофонов, однозначно идентифицирующие каждый экземпляр средств измерений, нанесены на металлической части корпуса с помощью гравировки.
Общий вид гидрофонов представлен на рисунке 1.
Рисунок 1 - Общий вид гидрофонов
Место нанесения заводского номера и обозначения
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон частот, Гц |
от 100 до 20000 |
|
Чувствительность в режиме приёма по напряжению на частоте 2 кГц, мкВ/Па |
от 130 до 250 |
|
Неравномерность частотной характеристики чувствительности, дБ, не более |
6 |
|
Доверительные границы относительной погрешности при доверительной вероятности 0,95, дБ |
от -1,0 до +1,0 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса (без кабеля), кг, не более |
2,0 |
|
Габаритные размеры (без учёта длины кабеля), мм, не более: - длина - диаметр |
420 57,5 |
|
Рабочие условия применения: - рабочая среда - температура рабочей среды, °С |
водная среда (морская и пресная вода) от -5 до +35 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплектность
аблица 3 - Комплектность гидрофонов
|
Наименование |
Обозначение |
Количество |
|
Гидрофон измерительный |
1П2 |
1 шт. |
|
Формуляр |
ИКЛМ 365351.058 ФО |
1 экз. |
|
Руководство по эксплуатации |
ИКЛМ 365351.058 РЭ |
1 экз. |
|
Укладочный ящик |
- |
1 шт. |
Сведения о методах измерений
приведены в документе ИКЛМ 365351.058 РЭ «Гидрофоны измерительные 1П2. Руководство по эксплуатации», раздел 2 «Использование гидрофонов по назначению».
Нормативные документы
Приказ Росстандарта № 1044 от 29 мая 2025 г. «Об утверждении Государственного первичного эталона единиц звукового давления и колебательной скорости в водной среде и Государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде»;
ИКЛМ.365351.058 ТУ «Гидрофоны измерительные 1П. Технические условия».
