Измеритель перемещений (деформаций) оптический бесконтактный Epsilon ONE-200CE-220
| Номер в ГРСИ РФ: | 98585-26 |
|---|---|
| Производитель / заявитель: | Фирма "Epsilon Technology Corp", США |
Измеритель перемещений (деформаций) оптический бесконтактный Epsilon ONE-200CE-220 (далее - измеритель) предназначен для измерения продольных перемещений.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98585-26 | ||||||
| Наименование | Измеритель перемещений (деформаций) оптический бесконтактный | ||||||
| Модель | Epsilon ONE-200CE-220 | ||||||
| Приказы |
№1011 от
27.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 47961c05-5a2c-6742-875e-1babb0b5467f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Epsilon Technology Corp., СОЕДИНЕННЫЕ ШТАТЫ, 3975 South Highway 89, Jackson, WY 83001
Поверка
| Методика поверки / информация о поверке |
МП АПМ 26-25 ГСИ. Измеритель перемещений (деформаций) оптический бесконтактный Epsilon ONE-200CE-220. Методика поверки.
(с 27.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98585-26: Описание типа
2026-98585-26.pdf
|
Скачать | 158 КБ | |
|
98585-26: Методика поверки
МП АПМ 26-25
2026-mp98585-26.pdf
|
Скачать | 945.2 КБ |
Описание типа
Назначение
Измеритель перемещений (деформаций) оптический бесконтактный Epsilon ONE-200CE-220 (далее - измеритель) предназначен для измерения продольных перемещений.
Описание
Принцип действия измерителя основан на методике корреляции цифровых изображений. Этот оптический метод используется для отслеживания и измерений деформации образца. Метод реализован программной обработкой изображений исходных и деформированных состояний образца. Оптическое изображение точек (меток) поступает с камеры высокого разрешения. Обработка изображения производится высокопроизводительной вычислительной системой. Измерения возможны только при нахождении контрольных точек в зоне видимости.
Основными компонентами измерителя являются: рамка крепления, рельсовая направляющая, оптический модуль, модуль подсветки и контроллер.
Система крепления испытательной рамки предусматривает крепление к испытательной раме. Доступны различные варианты, позволяющие легко перемещать или поворачивать рамку для испытаний, а также выполнять регулировку положения объекта испытаний на испытательном стенде (рамке).
Рельсовая направляющая - это универсальный компонент, который монтируется на раму кронштейна. Высокоточные линейные направляющие позволяют позиционировать измеритель.
Оптический модуль является основой визуальной системы контроля. Оптический модуль включает систему визуализации с высоким разрешением, силовую электронику и коммуникационное оборудование.
Модуль подсветки измерителя - съемный компонент, прикрепленный к оптическому модулю, и применяется для создания высокоинтенсивного освещения на определенной длине волны для визуализации образца.
Контроллер - это автономная встраиваемая система, включающая вычислительную систему, а также цифровые и аналоговые выходные схемы.
К средствам измерений данного типа относится Измеритель перемещений (деформаций) оптический бесконтактный Epsilon ONE-200CE-220, зав. № Е103011.
Заводской номер измерителя в буквенно-цифровом формате указывается на маркировочной табличке, расположенной на фронтальной части измерителя.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование крепёжных винтов корпуса измерителя не предусмотрено.
Ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Общий вид измерителя перемещений (деформаций) оптического бесконтактного Epsilon ONE-200CE-220 с местом расположения маркировочной таблички представлен на рисунке 1.
Общий вид маркировочной таблички с местом указания заводского номера представлен на рисунке 2.
Место нанесения маркировочной таблички

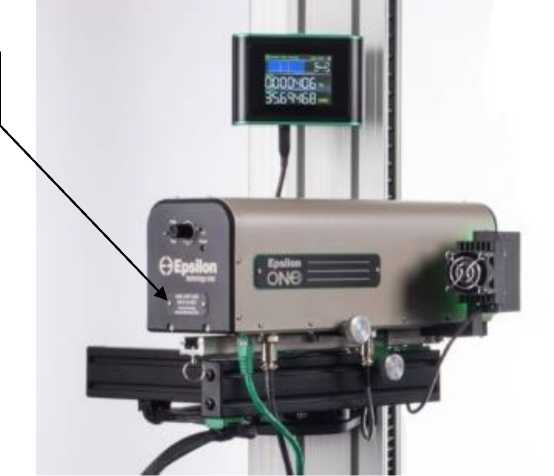

Рисунок 1 - Общий вид измерителя перемещений (деформаций) оптического бесконтактного Epsilon ONE-200CE-220 с местом расположения маркировочной таблички

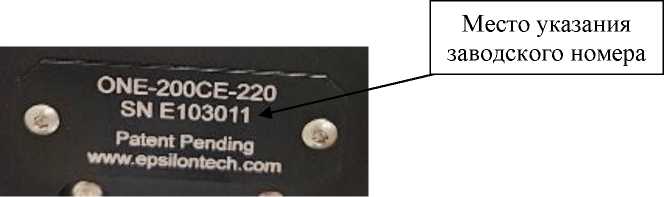

Рисунок 2 - Общий вид маркировочной таблички с местом указания заводского номера
Программное обеспечение
Для работы с измерителем используется метрологически значимое программное обеспечение (далее - ПО) «Horizon», устанавливаемое на локальном персональном компьютере для управления измерителем, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Horizon |
|
Номер версии (идентификационный номер ПО) |
10.0.1.1 |
|
Алгоритм вычисления цифрового идентификатора |
отсутствует |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений продольных перемещений (деформаций), мм |
от 10 до 150 |
|
Пределы допускаемой относительной погрешности измерений продольных перемещений (деформаций), % |
±0,5 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Базовая длина, мм |
от 10 до 140 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
300x200x250 |
|
Масса, кг, не более |
3 |
|
Параметры электрического питания: - напряжение питающей сети, В - частота питающей сети, Гц |
240±10% от 50 до 60 |
|
Электрическая мощность, Вт |
8 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более |
от +15 до +35 от 45 до 80 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель перемещений (деформаций) оптический бесконтактный |
Epsilon ONE-200CE-220 |
1 шт. |
|
Комплект для установки прибора |
- |
1 комплект |
|
Контроллер |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
U SB-накопитель |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
по заказу |
Сведения о методах измерений
приведены в разделе «Процесс испытаний», «Измеритель перемещений (деформаций) оптический бесконтактный Epsilon ONE-200CE-220. Руководство по эксплуатации».
Нормативные документы
Техническая документация «Измеритель перемещений (деформаций) оптический бесконтактный Epsilon ONE-200CE-220», Epsilon Technology Corp., США.
