Анализаторы общего углерода

Назначение

Анализаторы общего углерода (далее - анализаторы) предназначены для измерений содержания общего углерода в жидких и твердых веществах и материалах.

Описание

Принцип действия анализаторов основан на разрушении (окислении) компонентов пробы, содержащих углерод, с образованием CO2, который потоком газа-носителя переносится в ИК-детектор (измерительная ячейка недиспергирующего инфракрасного детектора NDIR), с помощью которого измеряется содержание CO2. На основе полученного значения программное обеспечение анализатора (далее - ПО) рассчитывает исходное содержание общего углерода в пробе (TC).

Конструктивно анализаторы представляют собой стационарные настольные лабораторные приборы с сенсорным дисплеем. На боковых панелях анализатора расположены отверстия для пробоотборного капилляра автоподатчика проб и вентиляционные отверстия. На задней панели расположены разъемы для подключения электрического питания, тумблер включения и выключения анализатора, штуцер для подключения подачи газа-носителя, сливная трубка.

Анализаторы выпускаются в 3 моделях: TA-100, TA-200 и S-300, отличающихся конструкцией, метрологическими и техническими характеристиками, а также способами разложения пробы. Анализаторы модели ТА-100 окисляют пробы с помощью персульфата натрия и УФ-излучения и работают с азотом в качестве газа-носителя. Анализаторы модели ТА-200 окисляют пробы путем нагрева в токе кислорода в присутствии катализатора (оксид церия). Анализаторы модели S-300 предназначены для анализа твердых проб и окисляют пробы путем нагрева в токе кислорода в присутствии катализатора (оксид кобальта и платина).

При использовании дополнительной пробоподготовки возможно определение различных форм углерода, а именно содержания неорганического углерода (IC) и содержание общего органического углерода (ТОС) прямым методом (NPOC) или методом вычитания (TOC=TC-IC). При измерении содержания неорганического углерода (IC) - суммы карбонатов, гидрокарбонатов и растворенного диоксида углерода - происходит подкисление пробы фосфорной кислотой и перенос выделившегося диоксида углерода потоком газа-носителя в кювету NDIR-детектора. При измерении содержания общего органического углерода (ТОС) прямым методом (NPOC) происходит подкисление пробы фосфорной кислотой и продувка газом-носителем для отделения карбонатов, гидрокарбонатов и растворенного углекислого газа, затем окисление органических молекул персульфатом натрия и УФ-излучением и перенос выделившегося углекислого газа потоком газа-носителя в кювету NDIR-детектора. При измерении содержания общего органического углерода по методу вычитания из значения ТС вычитают значение IC, полученное для одного и того же образца.

Для моделей ТА-100 и ТА-200 по дополнительному заказу может устанавливаться устройство автоматической подачи образцов.

Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.

Маркировочная табличка с серийным номером расположена на задней стенке анализатора. Серийный номер имеет буквенно-цифровой формат, наносится типографским способом на клеевую этикетку. Нанесение знака поверки на анализаторы и пломбирование анализаторов не предусмотрено. Общий вид анализаторов представлен на рисунке 1. Общий вид маркировочной таблички с серийным номером представлен на рисунке 2. Общий вид титульной страницы паспорта представлен на рисунке 3.

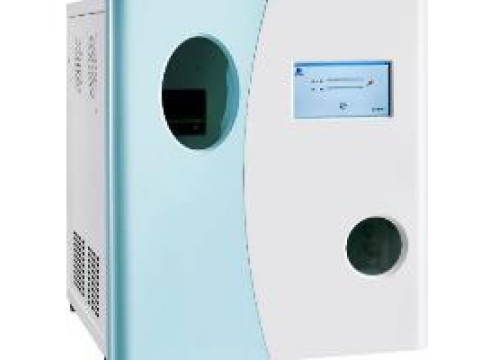

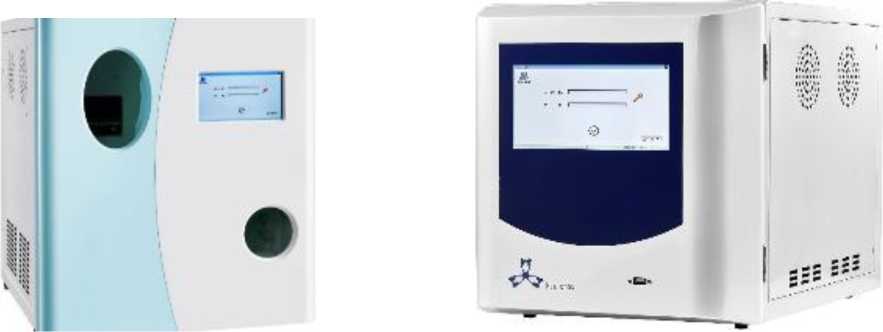

а) анализаторы модели ТА-100

б) анализаторы модели ТА-200

в) анализаторы модели S-300

Рисунок 1 - Общий вид анализаторов общего углерода

Место нанесения серийного номера

Место нанесения знака утверждения типа

Рисунок 2 - Общий вид маркировочной таблички

ПАСПОРТ

Анализаторы общего углеродаМодель ТА-200

Рисунок 3 - Общий вид титульной страницы паспорта

Программное обеспечение

сбора, передачи,

Анализаторы оснащены встроенным ПО, выполняющим функции хранения, обработки и визуализации измерительной информации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации, паспорт методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Функции прибора и процедура анализа» документа «Руководство по эксплуатации. Анализаторы общего углерода. Модели ТА-100, ТА-200, S-300».

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Росстандарта от 23.03.2026 г. № 534 «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»;

Техническая документация «Beijing Neuronbc Laboratories Co., Ltd», Китай.
