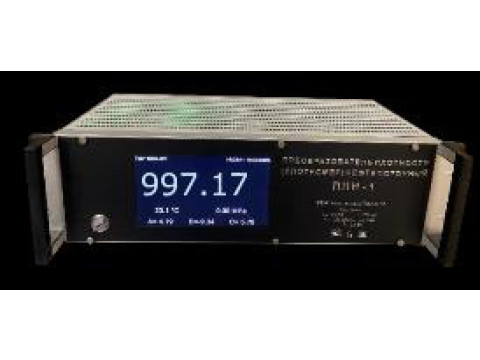

Преобразователи плотности (плотномеры) нефти поточные ППН-1
| Номер в ГРСИ РФ: | 98588-26 |
|---|---|
| Категория: | Плотномеры |
| Производитель / заявитель: | ООО "НТП "Годсэнд-Сервис", г.Фрязино |
Преобразователи плотности (плотномеры) нефти поточные ППН-1 (далее по тексту - плотномеры) предназначены для измерения плотности нефти, нефтепродуктов и газовых конденсатов (далее - измеряемая среда) в автоматическом режиме.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98588-26 | |||||||||
| Действует | по 27.05.2031 | |||||||||
| Наименование | Преобразователи плотности (плотномеры) нефти поточные | |||||||||
| Модель | ППН-1 | |||||||||
| Приказы |
№1011 от
27.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 43790891-2144-ce23-e1fa-a2a49909bb86 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НТП «Годсэнд-сервис», РОССИЯ, 141195, Московская обл. г.о. Фрязино, г. Фрязино, ул. Советская, д. 21Б, помещ. 12
Поверка
| Методика поверки / информация о поверке |
МП 1787-6-2025 ГСИ. Преобразователи плотности (плотномеры) нефти поточные ППН-1. Методика поверки.
(с 27.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98588-26: Описание типа
2026-98588-26.pdf
|
Скачать | 199.7 КБ | |
|
98588-26: Методика поверки
МП 1787-6-2025
2026-mp98588-26.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Преобразователи плотности (плотномеры) нефти поточные ППН-1 (далее по тексту - плотномеры) предназначены для измерения плотности нефти, нефтепродуктов и газовых конденсатов (далее - измеряемая среда) в автоматическом режиме.
Описание
Принцип действия плотномера основан на вибрационном методе определения плотности. Собственная резонансная частота колебаний измерительной трубки, изменяется в зависимости от плотности жидкости, протекающей через плотномер. По измеренному значению периода колебаний вычисляется плотность жидкости.
Плотномер состоит из первичного преобразователя и блока электронного, соединенных между собой кабелем.
Первичный преобразователь устанавливается на трубопровод и состоит из корпуса (нержавеющая сталь 12Х18М10Ц) с трубкой из сплава 42НХТЮ (Ni Span C-902), сигнального модуля (резонансная система, устройство возбуждения колебаний и устройство приема автоколебаний), датчиков температуры и давления, а также платы управления, которые расположены внутри металлической коробки, приваренной к герметичному корпусу. Сигнальный модуль выдает цифровые сигналы пропорциональные периоду резонансных колебаний трубки заполненной жидкостью. Контроллер платы управления по значениям периода, температуры и давления рассчитывает значение плотности измеряемой жидкости, индицирует значения на дисплее и производит обмен информацией с блоком электронным.
Блок электронный осуществляет подачу искробезопасных питающих напряжений на первичный преобразователь, отображает в цифровом виде значения плотности на дисплее и формирует выходные сигналы на верхний уровень (токовый сигнал 4 - 20 мА, цифровой по интерфейсу RS-485 в соответствии с протоколом ModBus RTU и аналоговый частотный). Блок электронный осуществляет также контрольные и сервисные функции.
Заводской номер плотномера в четырехзначном цифровом формате наносится на верхний фланец первичного преобразователя и на заднюю панель блока электронного ударно-точечным методом, заносится в паспорт плотномера, а также отображается на дисплее блока электронного в окне «Информация». Место нанесения знака утверждения типа и место нанесения заводского номера указаны на рисунке 2. Места пломбирования плотномеров пломбировочными наклейками указаны на рисунке 1.
Нанесение знака поверки на плотномеры не предусмотрено.
Места нанесения заводского номера

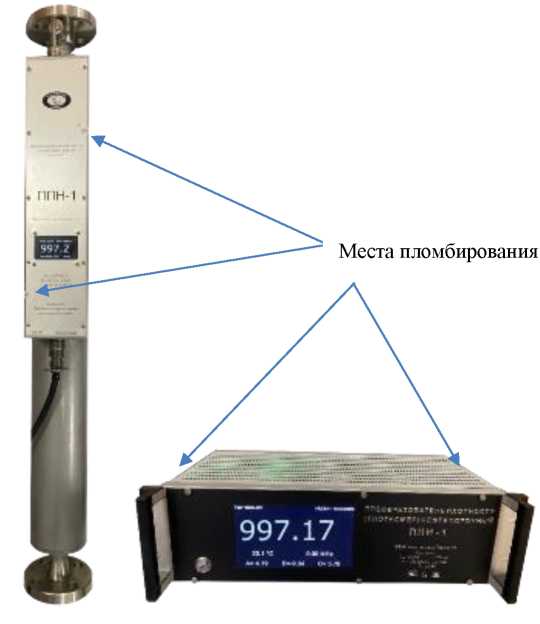

Рисунок 1 - Внешний вид преобразователей плотности (плотномеров) нефти поточных ППН-1
Место нанесения знака утверждения типа

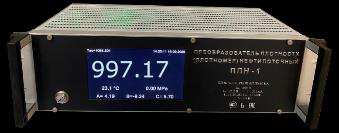

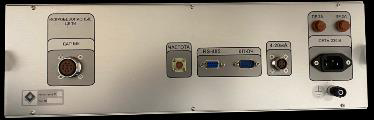

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа преобразователей плотности (плотномеров) нефти поточных ППН-1
Программное обеспечение
Программное обеспечение является встроенным в микропроцессорный контроллер, обеспечивает хранение калибровочных коэффициентов, осуществляет преобразование и вывод результатов измерений на дисплей и на внешние регистрирующие устройства (токовый сигнал 4 -20 мА, частотный сигнал (период 500-1200 мкс) и цифровой сигнал по интерфейсу RS-485).
Программное обеспечение, в соответствии с которым функционируют микросхемы и транзисторы электрической схемы первичного преобразователя плотномера, при изготовлении плотномеров заносится в интегральную микросхему и не может быть изменено пользователем.
Калибровочные коэффициенты A, B, C, D, E, F, K записаны в перепрограммируемое запоминающее устройство микропроцессорной платы блока электронного. Калибровочные коэффициенты заносятся в паспорт плотномера. Калибровочные коэффициенты отображаются на графическом индикаторе.
Изменение калибровочных коэффициентов возможно только после подсоединения электронного ключа к плотномеру. Электронный ключ является индивидуальным для каждого плотномера. Любое изменение калибровочных коэффициентов вместе с датой записывается в память плотномера.
Идентификационные данные встроенного программного обеспечения (далее - ПО) плотномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Densimeter-24 |
|
Номер версии (идентификационный номер ПО) |
0.1 |
|
Цифровой идентификатор ПО |
270F15B3 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±0,30 |
|
Диапазон измерений плотности, кг/м3 |
от 650 до 1200 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры измеряемой среды, °C |
от +5 до +50 |
|
Давление измеряемой среды в трубопроводе, МПа, не более |
6,4 |
|
Обработка результатов измерений |
автоматическая |
|
Режим работы плотномера |
непрерывный |
|
Представление результатов измерений |
в цифровом виде |
|
Время установления рабочего режима, с, не более |
20 |
|
Выходные сигналы: с блока электронного сигнал постоянного тока, мА с блока электронного цифровой интерфейс с блока электронного частотный сигнал с периодом, мкс |
4 - 20 RS 485 от 500 до 1200 |
Продолжение таблицы 3
Наименование характеристики Значение
|
Сопротивление одного провода линии связи между первичным преобразователем и блоком электронным, Ом, не более |
5 |
|
Потребляемая мощность, В^А, не более |
20 |
|
Напряжение электропитания, В |
от 198 до 242 |
|
Масса, кг, не более первичный преобразователь блок электронный |
25 8 |
|
Габаритные размеры, мм, не более первичный преобразователь - длина - ширина - высота блок электронный - длина - ширина - высота |
1027 124 192 482 132 314 |
|
Степень защиты оболочки первичный преобразователь блок электронный |
IP65 IP30 |
|
Маркировка взрывозащиты первичный преобразователь блок электронный |
1Ex ib IIB T6 Gb X [Ex ib Gb] IIB |
|
Температура окружающей среды, °C |
от +5 до +50 |
|
Относительная влажность при 25 °C, %, не более |
80 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ с доверительной вероятностью 0,95, ч |
25000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на табличку блока электронного плотномеров методом металлографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Первичный преобразователь |
УШЕФ. 421451.001 |
1 шт. |
|
Блок электронный |
УШЕФ. 421411.007 |
1 шт. |
|
Кабель соединительный |
УШЕФ.685662.001 |
1 шт. |
|
Ключ электронный |
1 шт. | |
|
Паспорт |
УШЕФ.414142.001ПС |
1 экз. |
|
Руководство по эксплуатации |
УШЕФ.414142.001РЭ |
1 экз. |
|
Методика поверки (копия) |
- |
1 экз. |
|
Копия сертификата об утверждении типа СИ |
1 экз. | |
|
Копия сертификата соответствия ТР ТС 012/2011 |
1 экз. | |
|
Кольца паронитовые уплотнительные |
2 шт. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Вилка 2РМ14 КПН 4Ш |
1 шт. | |
|
Кабель сетевой |
1 шт. | |
|
Ящик упаковочный |
2 шт. |
Сведения о методах измерений
приведены в разделе 5 «Преобразователь плотности (плотномер) нефти поточный ППН-1. Руководство по эксплуатации. УШЕФ.414142.001РЭ».
Нормативные документы
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603;
Преобразователь плотности (плотномер) нефти поточный ППН-1. Технические условия УШЕФ.414142.001 ТУ.
