Прессы испытательные YT-YS
| Номер в ГРСИ РФ: | 98589-26 |
|---|---|
| Категория: | Прессы |
| Производитель / заявитель: | ZHEJIANG YANTE SCIENTIFIC INSTRUMENT CO., LTD., КИТАЙ |
Прессы испытательные YT-YS (далее - прессы) предназначены для измерения силы сжатия при испытаниях на прочность образцов бумаги, картона, бумаги-основы, бумажных гильз.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98589-26 | ||||||
| Действует | по 27.05.2031 | ||||||
| Наименование | Прессы испытательные | ||||||
| Модель | YT-YS | ||||||
| Модификации |
YT-YS3000A YT-YS5000A |
||||||
| Приказы |
№1011 от
27.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 84c88424-8dae-e186-9e98-1dbefa8559e8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ZHEJIANG YANTE SCIENTIFIC INSTRUMENT CO., LTD., КИТАЙ, 1/F, Building 23, Qiheng U Valley Hightech Industrial Park, 889 Huancheng North Road, Fuxi Street, Deqing, Huzhou, Zhejiang
Поверка
| Методика поверки / информация о поверке |
МП АПМ 25-25 ГСИ. Прессы испытательные YT-YS. Методика поверки.
(с 27.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98589-26: Описание типа
2026-98589-26.pdf
|
Скачать | 122.2 КБ | |
|
98589-26: Методика поверки
МП АПМ 25-25
2026-mp98589-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Прессы испытательные YT-YS (далее - прессы) предназначены для измерения силы сжатия при испытаниях на прочность образцов бумаги, картона, бумаги-основы, бумажных гильз.
Описание
Принцип действия прессов основан преобразовании силоизмерительным тензометрическим датчиком нагрузки, приложенной при сжатии испытываемого образца, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Прессы представляют собой стационарный настольный прибор, состоящий из корпуса со встроенным компьютером с сенсорным дисплеем, встроенным принтером и расположенными внутри корпуса блока электропитания и электропривода. Сверху корпуса расположено прочное прямоугольное основание с отверстием для соединенного с электроприводом подвижного штока, к которому прикреплена опорная прижимная плита. Также на основании расположены две круглых прочных колонны с расположенной сверху них поперечной балкой, к которой прикреплены тензометрический датчик, соединенный с верхней прижимной плитой.
Прессы испытательные YT-YS выпускаются в двух модификациях и отличаются между собой наибольшим пределом измерений силы.
Идентификация прессов осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпусе и отображающую информацию о модификации пресса и заводском номере, а также изучения эксплуатационной документации (руководство по эксплуатации), которая входит в обязательный комплект поставки пресса и содержит информацию о метрологических и технических характеристиках машины.
К средствам измерений данного типа относятся прессы испытательные YT-YS модификаций YT-YS3000A, YT-YS5000A, которые отличаются диапазоном измерений.
Пломбирование крепёжных винтов корпуса прессов не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер в буквенно-цифровом формате, состоящем из букв латинского алфавита и арабских цифр наносится методом гравировки на маркировочную табличку, прикрепляемую на корпус пресса.
Нанесение знака поверки на прессы не предусмотрено.
Общий вид прессов испытательных YT-YS с местом расположения маркировочной таблички представлен на рисунке 1.
Общий вид маркировочной таблички с место расположения заводского номера представлен на рисунке 2.
tf’l

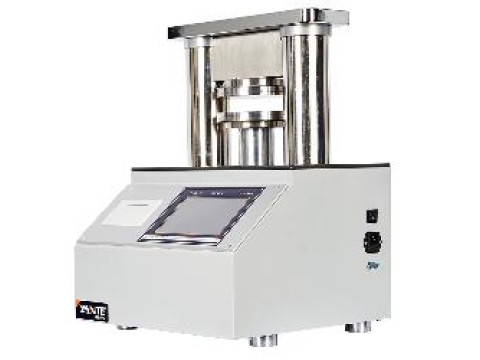

Место расположения маркировочной таблички
Рисунок 1 - Общий вид прессов испытательных YT-YS с местом расположения маркировочной таблички

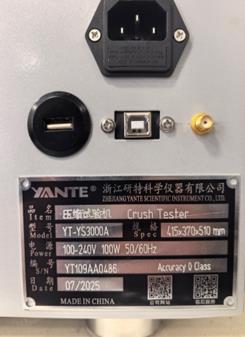

Место расположения заводского номера
Рисунок 2 - Общий вид маркировочной таблички с местом расположения заводского номера
Программное обеспечение
Для работы с прессами используется метрологически значимое программное обеспечение (далее - ПО) «109-А», устанавливаемое на компьютер с сенсорным дисплеем, встроенный в пульт управления. ПО разработано специально для прессов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
109-А |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.5 RUS |
|
Алгоритм вычисления цифрового идентификатора |
- |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Модификация |
Диапазон измерений силы, Н |
Пределы допускаемой относительной погрешности измерений силы, % |
Диапазон воспроизведения скорости перемещения опорной прижимной плиты, мм/мин |
Пределы допускаемой абсолютной погрешности воспроизведения скорости перемещения опорной прижимной плиты, мм/мин |
|
YT-YS3000A |
от 10 до 3000 |
±0,5 |
от 1 до 300 |
±1 |
|
YT-YS5000A |
от 10 до 5000 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
415x370x510 |
|
Масса, кг, не более |
58 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 от 50 до 60 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +35 85 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пресс испытательный |
YT-YS |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Бумага для принтера |
- |
2 рул. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
по заказу |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы с прессом» руководства по эксплуатации «Прессы испытательные YT-YS».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. № 2498;
Стандарт предприятия «Прессы испытательные YT-YS производства ZHEJIANG YANTE SCIENTIFIC INSTRUMENT CO., LTD.».
