Нивелиры оптические RGK
| Номер в ГРСИ РФ: | 98594-26 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | Фирма "Tianjin Setl Survey Equipment Co., Ltd.", Китай |
Нивелиры оптические RGK (далее - нивелиры) предназначены для определения превышений путем визирования горизонтальным лучом.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98594-26 | |||||||||||||||
| Действует | по 27.05.2031 | |||||||||||||||
| Наименование | Нивелиры оптические | |||||||||||||||
| Модель | RGK | |||||||||||||||
| Модификации |
N-24 N-32 N-38 N-55 |
|||||||||||||||
| Приказы |
№1011 от
27.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 76f6e783-4920-294b-3310-213503657c8a | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
TIANJIN SETL SURVEY EQUIPMENT CO., LTD., КИТАЙ, NO. 2 Tianwan Road, Dongli District, Tianjin, 300162
Поверка
| Методика поверки / информация о поверке |
МП-27/027-2025 ГСИ. Нивелиры оптические RGK. Методика поверки.
(с 27.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98594-26: Описание типа
2026-98594-26.pdf
|
Скачать | 152.1 КБ | |
|
98594-26: Методика поверки
МП-27/027-2025
2026-mp98594-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Нивелиры оптические RGK (далее - нивелиры) предназначены для определения превышений путем визирования горизонтальным лучом.
Описание
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью компенсатора, представляющего собой маятниковую систему. Измерение превышений проводится путем суммирования разностей отсчетов по нивелирным рейкам, установленным на каждой из двух последовательных точек, находящихся на одной линии и образующей нивелирный ход.
Конструктивно нивелир состоит из единого оптико-механического блока, в состав которого входят: зрительная труба, компенсатор с магнитным демпфером, вертикальная осевая система с горизонтальным лимбом.
Зрительная труба имеет прямое изображение, а закрытый горизонтальный лимб с ценой деления 1° позволяет производить трассировку направлений в диапазоне от 0° до 360°.
Компенсатор имеет V-образную конструкцию подвесного типа и предназначен для автоматического поддержания оси нивелира в горизонтальном состоянии. Специально предусмотренное зеркало помогает контролировать состояние круглого уровня.
К настоящему типу относятся нивелиры оптические RGK модификации N-24, N-32, N-38, N-55, которые отличаются внешним видом, техническими и метрологическими характеристиками.
Заводской номер в цифровом формате наносится методом печати на нижней стороне лимба нивелира. Общий вид нивелиров представлен на рисунке 1. Места нанесения знака утверждения типа и нанесения заводского номера представлено на рисунке 2. Пломбирование нивелира не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
б) модификация N-38
в) модификация N-55

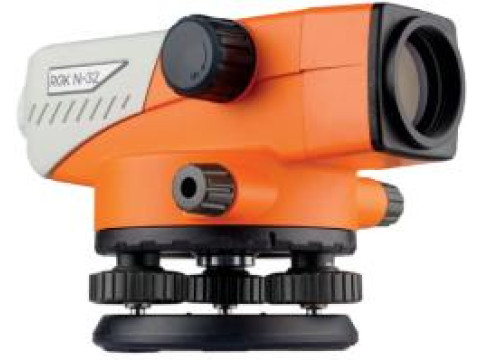

Рисунок 1 - Общий вид нивелиров RGK
а) модификации N-24 и N-32
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
а) место нанесения знака утверждения типа для модификаций N-24, N-32, N-38
б) место нанесения знака утверждения типа для модификации N-55
в) место нанесения заводского номера
Рисунок 2 - Места нанесения знака утверждения типа и заводского номера
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристик |
Значение характеристик для модели | |||||||
|
N-24 |
N-32 |
N-38 |
N-55 | |||||
|
Среднее квадратическое отклонение измерения превышения на 1 км двойного хода (при доверительной вероятности 0,67), мм, не более |
2,0 |
1,0 |
0,7 |
0,7 | ||||
|
Угол i нивелира (угол между визирной осью зрительной трубы и горизонтальной плоскостью), секунда*, не более |
10 |
10 |
10 |
10 | ||||
|
Систематическая погрешность компенсатора на 1' наклона нивелира, секунда, не более |
±0,5 |
±0,5 |
±0,5 |
±0,3 | ||||
|
Диапазон работы компенсатора, минута |
±15 |
±15 |
±15 |
±15 | ||||
|
Предел допускаемой средней квадратической погрешности установки линии визирования, секунда |
0,5 |
0,3 |
0,3 |
0,3 | ||||
|
Коэффициент нитяного дальномера |
100±1 |
100±1 |
100±1 |
100±1 | ||||
|
* Здесь и далее по тексту: секунда, минута и градус - единицы измерений плоского угла | ||||||||
|
Таблица 2 - Технические характеристики | ||||||||
|
Наименование |
Значение характеристик для модели | |||||||
|
характеристик |
N-24 |
N-32 |
N-38 |
N-55 | ||||
|
Увеличение зрительной трубы, крат, не менее |
24 |
32 |
38 |
55 | ||||
|
Угловое поле зрения зрительной трубы, не менее |
1°25' |
1°25' |
1°25' |
1°06' | ||||
|
Наименьшее расстояние визирования, м, не более |
0,2 |
0,2 |
0,3 |
0,7 | ||||
|
Диаметр входного зрачка зрительной трубы, мм, не менее |
30 |
30 |
32 |
38 | ||||
|
Цена деления круглого установочного уровня, минута/ 2 мм |
8 |
8 |
8 |
8 | ||||
|
Значение постоянного слагаемого нитяного дальномера, м |
0 |
0 |
0 |
0 | ||||
|
Цена деления горизонтального лимба, градус* |
1 |
1 |
1 |
1 | ||||
|
Габаритные размеры, мм, не более длина ширина высота |
215 130 135 |
215 130 135 |
240 130 140 |
300 150 175 | ||||
|
Масса, кг, не более |
1,7 |
1,7 |
2,0 |
2,8 | ||||
|
Диапазон рабочих температур, °С |
от |
-20 до +50 |
от -20 до +50 |
от -30 +до 50 |
от -30 до +50 | |||
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус нивелира.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Нивелир |
RGK |
1 шт. |
|
Нитяной отвес |
- |
1 шт. |
|
Юстировочный набор |
- |
1 шт. |
|
Транспортировочный кейс |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
- п.3 «Работа с нивелиром» документа «Оптические нивелиры с компенсатором RGK N-24, N-32. Руководство по эксплуатации»;
- п.3 «Работа с нивелиром» документа «Оптические нивелиры с компенсатором RGK N-38. Руководство по эксплуатации»;
- п.3 «Работа с нивелиром» документа «Оптический нивелир с компенсатором RGK N-55. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Стандарт предприятия «Нивелиры оптические RGK».
