Генераторы сигналов SMA100B
| Номер в ГРСИ РФ: | 98616-26 |
|---|---|
| Производитель / заявитель: | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
Генераторы сигналов SMA100B (далее - генераторы) предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированным уровнем и частотой выходного сигнала, а также колебаний с различными видами модуляций.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98616-26 | ||||||||||||||||||||||||
| Наименование | Генераторы сигналов | ||||||||||||||||||||||||
| Модель | SMA100B | ||||||||||||||||||||||||
| Приказы |
№1027 от
28.05.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 97db5e6f-9fff-8857-9dfa-822cd6de86cf | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
Производственная площадка: Rohde & Schwarz zаvod Vimperk, s.r.o., ЧЕХИЯ, Spidrova 49, 38501 Vimperk; Rohde & Schwarz GmbH & Co. KG, ГЕРМАНИЯ, Muehldorfstrasse 15, 81671 Munich
Поверка
| Методика поверки / информация о поверке |
РТ-МП-168-441-2026 ГСИ. Генераторы сигналов SMA100B. Методика поверки
(с 28.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98616-26: Описание типа
2026-98616-26.pdf
|
Скачать | 153.7 КБ | |
|
98616-26: Методика поверки
РТ-МП-168-441-2026
2026-mp98616-26.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Генераторы сигналов SMA100B (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированным уровнем и частотой выходного сигнала, а также колебаний с различными видами модуляций.
Описание
Принцип действия генераторов основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с различными видами модуляции генератор может быть оснащен импульсным модулятором и модулятором для амплитудной (АМ), частотной (ЧМ) и фазовой модуляций (ФМ), а также источником модулирующих сигналов.
Конструктивно генераторы выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешней ПЭВМ. Разъем выхода СВЧ, входы и выходы сигналов опорной частоты, входы и выходы модулирующих сигналов в зависимости от модели генератора могут находиться как на передней, так и на задней панелях. Генераторы оснащены интерфейсами LAN и опционально USB, GPIB.
К генераторам данного типа относятся генераторы с серийными номерами 300541, 300542, 300543, 300544, 300545, 300546, 300547.
Генераторы сигналов SMA100B имеют следующие опции:
B92 - опция корпуса с низким профилем;
B120 - опция диапазона частот до 20 ГГц;
K33 - опция повышенной выходной мощности;
K22 - опция импульсного модулятора;
K23 - опция импульсного генератора;
K720 - опция модулятора АМ/ЧМ/ФМ;
K725 - опция генерации чипированных импульсов;
K704 - опция настраиваемого входа опорной частоты от 1 до 100 МГц;
B86 - опция удаленного управления по GPIB и USB.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в формате шестизначного цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, напечатанный типографским способом, нанесен методом наклейки на верхнюю панель генераторов.
Для предотвращения несанкционированного доступа генераторы имеют наклейки с символикой изготовителя.

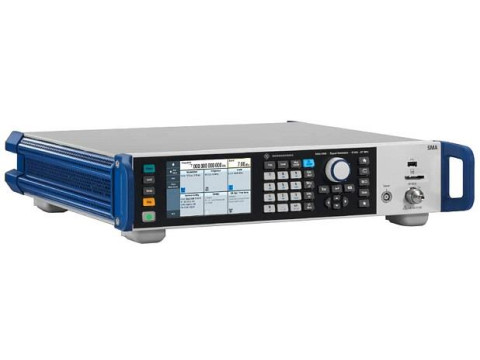

Общий вид генераторов приведен на рисунках 1, 2.
Место нанесения серийного номера

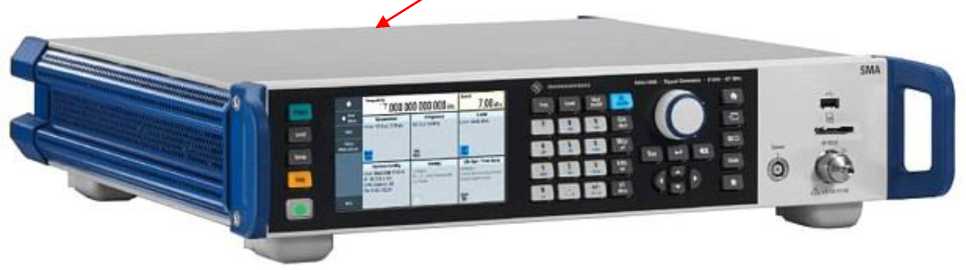

Рисунок 1 - Общий вид генераторов с указанием места нанесения серийного номера
Место пломбировки

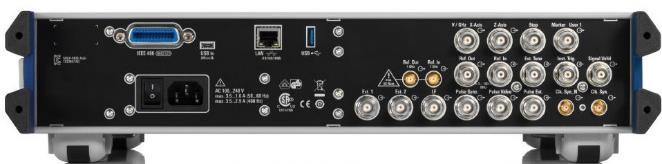

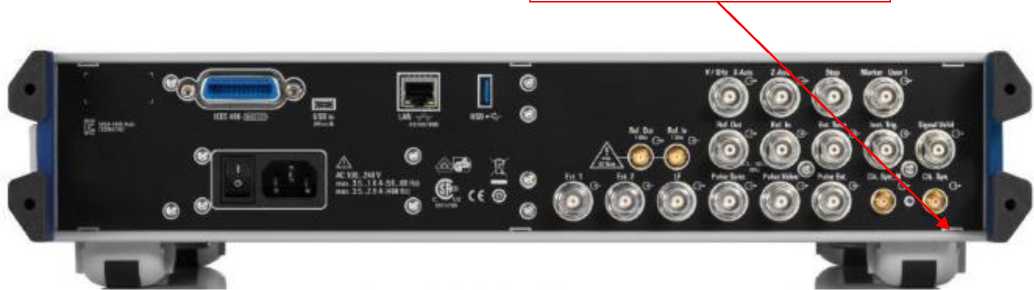

Рисунок 2 - Вид задней панели генераторов с указанием мест пломбировки
Программное обеспечение
Программное обеспечение SMA100B FW предназначено для управления режимами работы генераторов, обработки выходных сигналов, формирования заданий на проведение измерений, управления работой генераторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение SMA100B FW предназначено только для работы с генераторами сигналов SMA100B и не может быть использовано отдельно от их измерительновычислительной платформы.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SMA100B FW |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.30.132.68 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Диапазон частот, Гц |
от 8М03 до 20-109 | ||
|
Дискретность установки частоты, Гц |
0,001 | ||
|
Номинальное значение частоты внутреннего опорного генератора, Гц |
1-107 | ||
|
Диапазон частот входа опорной частоты, Гц |
от 1-106 до 1М08 | ||
|
Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора |
+1М0-7 | ||
|
Диапазон установки значений уровня мощности выходного сигнала в зависимости от частоты, дБ (1 мВт) от 8 до 20 кГц включ. св. 20 до 100 кГц включ. от 100 кГц до 1 МГц включ. св. 1 МГц до 6 ГГц включ. св. 6 до 20 ГГц |
от -90 до +8 от -90 до +13 от -127 до +13 от -127 до +23 от -120 до +20 | ||
|
Дискретность установки уровня мощности выходного сигнала, дБ |
0,01 | ||
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБ |
от -127 до -90 дБ (1 мВт) включ. |
от 100 кГц до 8 МГц включ. |
±1,2 |
|
св. 8 МГц до 3 ГГц включ. |
±0,8 | ||
|
св. 3 до 20 ГГц |
+1,2 | ||
|
св. -90 до +23 дБ (1 мВт) |
от 8 кГц до 8 МГц включ. |
±1,0 | |
|
св. 8 МГц до 3 ГГц включ. |
±0,5 | ||
|
св. 3 до 20 ГГц |
±0,9 | ||
|
Параметры спектра выходного сигнала в режиме непрерывных колебаний | |||
|
Уровень гармонических и субгармоничнеских составляющих относительно несущей при уровне выходного сигнала 10 дБ (1 мВт), дБ, не более |
от 100 кГц до 10 МГц включ. |
-30 | |
|
св. 10 МГц до 20 ГГц |
-55 | ||
|
Уровень негармонических составляющих относительно несущей при уровне выходного сигнала 10 дБ (1 мВт) при отстройках от несущей свыше 10 кГц, дБ, не более |
от 8 кГц до 750 МГц включ. |
-96 | |
|
св. 750 МГц до 1,5 ГГц включ. |
-92 | ||
|
св. 1,5 до 3,0 ГГц включ. |
-86 | ||
|
св. 3 до 6 ГГц включ. |
-80 | ||
|
св. 6 до 12 ГГц включ. |
-74 | ||
|
св. 12 до 20 ГГц |
-68 | ||
Продолжение таблицы 2
|
1 |
2 | |
|
Спектральная плотность мощности фазовых шумов относительно несущей в полосе 1 Гц при отстройке от несущей 20 кГц и уровне выходного сигнала 10 дБ (1 мВт) в зависимости от частоты несущей, дБ, не более |
10 МГц |
-158 |
|
100 МГц |
-154 | |
|
1 ГГц |
-135 | |
|
2 ГГц |
-129 | |
|
3 ГГц |
-125 | |
|
4 ГГц |
-123 | |
|
6 ГГц |
-119 | |
|
10 ГГц |
-115 | |
|
20 ГГц |
-109 | |
|
Параметры выходного сигнала в режиме внутренней импульсной модуляции (ИМ) (опции K22 и K23) | ||
|
Диапазон установки периода следования импульсов модулирующего генератора, с |
от 2040-9 до 100 | |
|
Диапазон установки длительности импульсов модулирующего генератора, с |
от 5М0-9 до 100 | |
|
Дискретность установки длительности и периода, нс |
5 | |
|
Минимальная длительность радиоимпульсов, нс, не более |
20 | |
|
Время нарастания/спада радиоимпульсов, нс, не более |
10 | |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее |
80 | |
|
Параметры выходного сигнала в режиме внутренней амплитудной модуляции (АМ) (опция K720) | ||
|
Диапазон установки коэффициента амплитудной модуляции Кам,% |
от 0 до 100 | |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции Кам при модулирующей частоте 1 кГц и Кам < 80 %, % |
±(0,03- Кам + 1) | |
|
Коэффициент гармоник огибающей при Кам = 80 % и модулирующей частоте 1 кГц, %, не более |
2,0 | |
|
Диапазон модулирующих частот, Гц |
от 0,1 до 1-106 | |
|
Параметры выходного сигнала в режиме внутренней частотной модуляции (ЧМ) (опция K720) | ||
|
Максимальная устанавливаемая девиация частоты в зависимости от частоты несущей, МГц |
от 8 кГц до 350 МГц включ. |
5 |
|
св. 350 до 375 МГц включ. |
2,5 | |
|
св. 375 до 750 МГц включ. |
5 | |
|
св. 750 МГц до 1,5 ГГц включ. |
10 | |
|
св. 1,5 до 3,0 ГГц включ. |
20 | |
|
св. 3 до 6 ГГц включ. |
40 | |
|
св. 6 до 12 ГГц включ. |
80 | |
|
св. 12 до 20 ГГц |
160 | |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты Fд менее 10 МГц при модулирующей частоте 10 кГц, Гц |
±(0,015<Рд + 20) | |
|
Коэффициент гармоник огибающей при модулирующей частоте 10 кГц и девиации частоты 1 МГц, %, не более |
0,1 | |
|
Диапазон модулирующих частот, Гц |
от 0,1 до 1-106 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота питающей сети, Гц |
от 200 до 240 от 50 до 60 |
|
Габаритные размеры (ширина х глубина х высота), мм, не более |
460x503x107 |
|
Масса, кг, не более |
20 |
|
Время прогрева, мин |
30 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
SMA100B |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделах 3 «Конфигурирование ВЧ-сигнала», 4 «Виды аналоговой модуляции», 5 «Изменение параметров ВЧ-сигнала в режиме списка или развертки» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 1 февраля 2022 года № 233 «Об утверждении Государственной поверочной схемы для средств измерений девиации частоты»;
ГОСТ Р 8.717-2010 «ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний».
