Весы неавтоматического действия ВСА224I-1ОСN

Назначение

Весы неавтоматического действия BCA224I-1OCN (далее - весы) предназначены для статических измерений массы.

Описание

К весам неавтоматического действия BCA224I-1OCN данного типа относятся весы в количестве 34 штук с заводскими номерами: 0020251201, 0020251202, 0020251203, 0020251204, 0020251205, 0020251206, 0020251207, 0020251208, 0020251209, 0020251210, 0020251211,

0020251212, 0020251213, 0020251214, 0020251215, 0020251216, 0020251217, 0020251218,

0020251219, 0020251220, 0020251221, 0020251222, 0020251223, 0020251224, 0020251225,

0020251226, 0020251227, 0020251228, 0020251229, 0020251230, 0020251231, 0020251232,

0020251233, 0020250501.

Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока в компенсационной катушке с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала, расположенных в одном корпусе. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен цветным жидкокристаллическим дисплеем с сенсорным экраном (touch screen) для отображения результатов измерений и управления весами.

Весы позволяют выполнять измерения в граммах и в метрических каратах (1 кар (ct) = 0,2 г).

Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

- цифровым показывающим устройством с отличающимся делением шкалы (Т.2.5.4, п.3.4.1) (рисунок 2);

- устройством установки по уровню (Т.2.7.1);

- полуавтоматическим устройством установки нуля (Т.2.7.2.2);

- устройством первоначальной установки нуля (Т.2.7.2.4);

- устройством слежения за нулем (Т.2.7.3);

- полуавтоматическим устройством тарирования (Т.2.7.4);

- устройством уравновешивания тары (Т.2.7.4.1);

- устройством взвешивания тары (Т.2.7.4.2);

- устройством автоматической юстировки «isoCAL» (п.4.1.2.5);

- устройством полуавтоматической юстировки (п.4.1.2.5).

Весы оснащены интерфейсами передачи данных и вывода данных на печать: USB-С, РС-USB, RS 232.

Общий вид весов представлен на рисунке 1. Надписи и обозначения (Мах, Min, е, D), предусмотренные как обязательная маркировка по п.7.1.1 ГОСТ OIML R 76-1-2011, отображаются на дисплее весов в постоянном режиме (рисунок 2).

Рисунок 1 - Общий вид весов BCA224I-1OCN

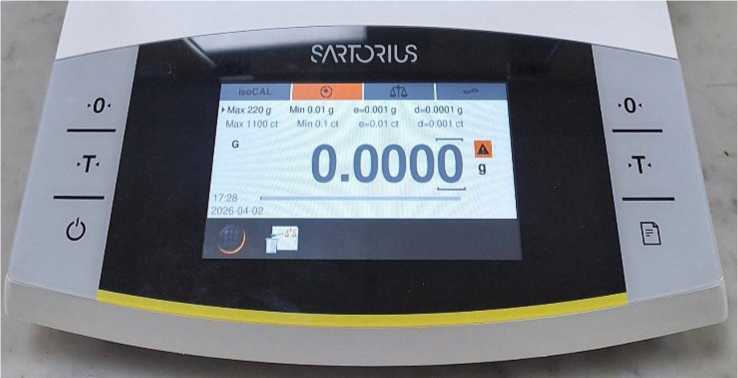

Рисунок 2 - Общий вид дисплея весов

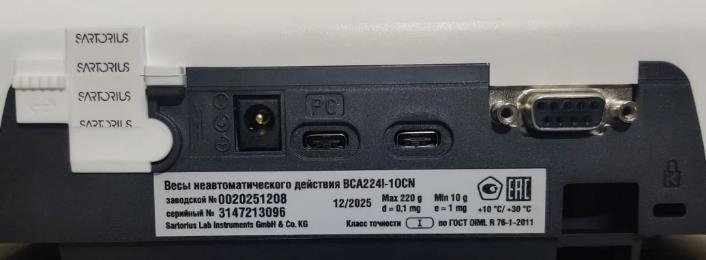

Идентификация весов осуществляется по заводскому номеру. Заводской номер, имеющий цифровой формат, нанесен заводским способом на маркировочных табличках в виде наклеек, разрушающихся при снятии и расположенных на задней и боковой стенках корпуса весов. Место нанесения заводского номера приведено на рисунке 3.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя, разрушаемой при снятии. Место пломбирования обозначено на рисунке 3.

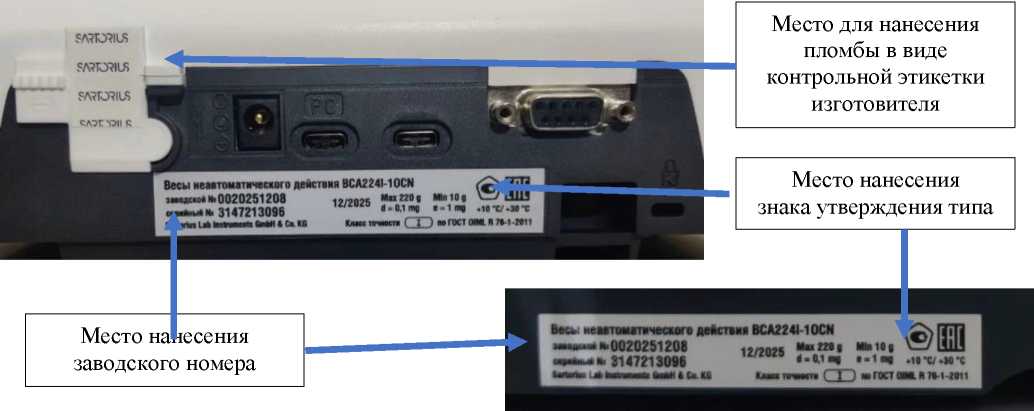

Рисунок 3 - Место пломбирования весов от несанкционированного доступа; место нанесения знака утверждения типа; место нанесения заводского номера

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), состоящее из двух частей (ПО взвешивающего модуля и ПО модуля терминала). ПО взвешивающего модуля выполняет функции по сбору и передаче измерительной информации. ПО модуля терминала выполняет функции по обработке и представлению измерительной информации.

ПО заложено в микроконтроллерах весов в процессе производства. Идентификация ПО весов осуществляется путем просмотра номера версии ПО в меню «Параметры», раздел «Информация о приборе».

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технически характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочные таблички в виде наклеек, расположенных на задней и боковой стенках корпуса весов, и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность весов

Сведения о методах измерений

приведены в разделе 4 «Концепция управления», разделе 7 «Системные настройки», разделе 8 «Управление» документа «Весы неавтоматического действия BCA224I-1OCN. Руководство по эксплуатации».

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 04 июля 2022 г. № 1622
