Термоанализаторы динамические механические DMA 303 Eplexor
| Номер в ГРСИ РФ: | 98856-26 |
|---|---|
| Производитель / заявитель: | Фирма "Netzsch - Geratebau GmbH", Германия |
Термоанализаторы динамические механические DMA 303 Eplexor предназначены для измерений термодинамических характеристик веществ и материалов (температуры, в т.ч. температуры фазовых переходов и физико-химических реакций).
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98856-26 | ||||||||||||||||||
| Наименование | Термоанализаторы динамические механические | ||||||||||||||||||
| Модель | DMA 303 Eplexor | ||||||||||||||||||
| Приказы |
№1310 от
02.07.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 42237c02-d0d8-eddc-ec4f-7c4c03367d1c | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
NETZSCH-Gerätebau GmbH, ГЕРМАНИЯ, Виттельсбахерстрассе 42, D-95100, Зельб
Поверка
| Методика поверки / информация о поверке |
МП 120-221-2025 ГСИ. Термоанализаторы динамические механические DMA 303 Eplexor. Методика поверки
(с 02.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98856-26: Описание типа
2026-98856-26.pdf
|
Скачать | 127 КБ | |
|
98856-26: Методика поверки
МП 120-221-2025
2026-mp98856-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Термоанализаторы динамические механические DMA 303 Eplexor предназначены для измерений термодинамических характеристик веществ и материалов (температуры, в т.ч. температуры фазовых переходов и физико-химических реакций).
Описание
Принцип действия термоанализаторов динамических механических DMA 303 Eplexor (далее - термоанализаторы) заключается в следующем: исследуемый образец размещается внутри печи термоанализатора и фиксируется толкателем. Далее задаётся температурная программа, в ходе которой в момент фазового перехода (физико-химической реакции) в образце регистрируется изменение положения толкателя.
Толкатель прикладывает к образцу статическую и/или динамическую силу с помощью электромагнита. Возникающая деформация образца регистрируется бесконтактным динамическим датчиком смещения. Система также может реагировать на деформацию образца с помощью шагового двигателя, где эффективное смещение также отслеживается бесконтактным датчиком. В динамическом эксперименте к образцу прикладывается синусоидально осциллирующая сила. По значениям динамической силы и результирующему синусоидальному отклонению или деформации, учитывая также сдвиг фаз между сигналами, можно определить вязкоупругие свойства образца: модуль накопления E', динамический модуль потерь E'', а также коэффициент потерь tan 6. Для адаптации к образцам различной геометрии и текстуры применяются различные держатели образцов (растяжение, сжатие, проникновение, трехточечный изгиб, сдвиг и др.).
Термоанализаторы позволяют проводить исследование механических свойств материалов как функции температуры и измерения температуры. Измеренная температура может указывать на температуру фазового перехода (плавления, кристаллизации и пр.), массопереноса, изменение в структуре или спекание в исследуемом материале.
Термоанализаторы представляют собой единичный экземпляр: термоанализатор, сер. № DMA30300A-0144, термоанализатор, сер. № DMA30300A-4008, термоанализатор,
сер. № DMA30300A-4009, термоанализатор, сер. № DMA30300A-4010, термоанализатор,
сер. № DMA30300A-4011.
Термоанализаторы представляют собой настольные лабораторные приборы, состоящие из нагревательной печи, измерительной ячейки, состоящей из держателя, толкателя и контрольной термопары, системы сбора и обработки данных, системы охлаждения, системы контроля расхода газа, компьютера, вакуумного насоса, ЖК-дисплея.
Система контроля атмосферы в измерительной ячейке представляет собой встроенное программно-управляемое устройство подачи двух различных газов в измерительную ячейку с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.
Серийный номер термоанализаторов наносится на маркировочные таблички (шильдики), закрепленные на задней стороне корпуса, способом наклеивания. Серийный номер имеет буквенноцифровой формат. Конструкцией термоанализаторов не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус термоанализаторов металлический, окрашиваемый в цвета, которые определяет изготовитель.
Общий вид термоанализаторов с указанием места нанесения серийного номера представлен на рисунке 1. Пломбирование термоанализаторов не предусмотрено.
Место нанесения серийного номера

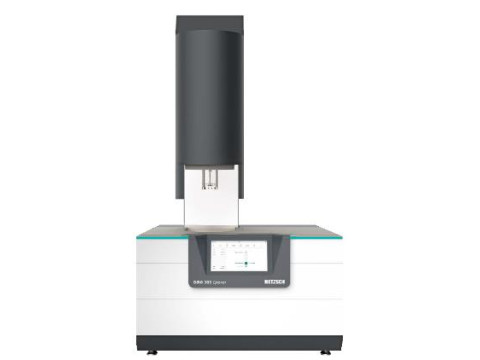

Рисунок 1 - Общий вид термоанализаторов с указанием места нанесения серийного номера
Программное обеспечение
Программное обеспечение термоанализаторов (далее - ПО) состоит из встроенной части (встроенный в корпус и защищённый от записи микроконтроллер) и внешней части под управлением операционной системы персонального компьютера. Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Proteus |
|
Номер версии (идентификационный номер) ПО |
9.х.ххххх.ххх* |
|
Цифровой идентификатор ПО |
- |
|
*х относится к метрологически незначимой части и может принимать значения от 0 до 9. | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, в т.ч. температуры фазовых переходов, °C |
от -170 до +800 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, в т.ч. температуры фазовых переходов, °C, в поддиапазонах измерений: - от -170 °С до -70 °С включ. |
±0,8 |
|
- св. -70 °С до -30 °С включ. |
±0,8 |
|
- св. -30 °С до +15 °С включ. |
±0,8 |
|
- св. +15 °С до +400 °С включ. |
±0,8 |
|
- св. +400 °С до +600 °С включ. |
±2,0 |
|
- св. +600 °С до +800 °С |
±4,0 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Скорость изменения температуры, °С/мин |
от 0,01 до 40 |
|
Диапазон показаний статической и динамической нагрузки, Н |
от 0,001 до 50 |
|
Диапазон показаний частоты, Гц |
от 0,001 до 150 |
|
Диапазон задаваемой амплитуды, мм |
±2,5 |
|
Параметры электрического питания: - напряжение питания, В - частота напряжения питания, Гц |
от 198 до 242 от 49 до 51 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
550 650 800 |
|
Масса, кг, не более |
90 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающей среды, % |
от +15 до +25 от 30 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термоанализатор динамический механический |
DMA 303 Eplexor |
1 шт. |
|
Дополнительные элементы: - тигли - система охлаждения - прочие элементы |
- |
* 1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* Количество в соответствии с заказом. | ||
Сведения о методах измерений
приведены в главе III «Термоанализаторы динамические механические DMA 303 Eplexor. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия NETZSCH-Geratebau GmbH, Германия.
