Ключи моментные электронные NTE
| Номер в ГРСИ РФ: | 98880-26 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | ООО "Норгау Руссланд", г.Москва |
Ключи моментные электронные NTE (далее - ключи) предназначены для воспроизведения заданного крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98880-26 | ||||||||||||||||||||||||
| Действует | по 06.07.2031 | ||||||||||||||||||||||||
| Наименование | Ключи моментные электронные | ||||||||||||||||||||||||
| Модель | NTE | ||||||||||||||||||||||||
| Модификации |
NTE11-030RI NTE11-030RIB NTE12-060RI NTE12-060RIB NTE12-135RI NTE12-135RIB NTE13-135RI NTE13-135RIB NTE13-200RI NTE13-200RIB NTE13-340RI NTE13-340RIB NTE11-030RR NTE11-030RRB NTE12-030RR NTE12-030RRB NTE12-060RR NTE12-060RRB NTE12-085RR NTE12-085RRB NTE12-135RR NTE12-135RRB NTE13-135RR NTE13-135RRB NTE13-200RR NTE13-200RRB NTE13-340RR NTE13-340RRB NTE14-500RR NTE14-500RRB NTE14- 850RR NTE14-850RRB NTE15-100RR NTE15-100RRB NTE15-120RR NTE15-120RRB NTE15-150RR NTE15-150RRB NTE15-200RR NTE15-200RRB NTE21-006RRB NTE21- 012RRB NTE21-020RRB NTE21-021RIB NTE21-030RIB NTE22-060RIB NTE22-085RIB NTE22-135RIB NTE23-135RIB NTE23-200RIB NTE23-340RIB NTE23-500RIB |
||||||||||||||||||||||||
| Приказы |
№1328 от
06.07.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1b76e1da-ff2d-8bc2-41e8-c2385179ae9a | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ООО «Норгау Руссланд», РОССИЯ, 119421, г. Москва, вн.тер.г. Муниципальный округ Обручевский, ул. Новаторов, д. 1, помещ. 56Н
Поверка
| Методика поверки / информация о поверке |
МП-1131-2026 ГСИ. Ключи моментные электронные NTE. Методика поверки.
(с 06.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98880-26: Описание типа
2026-98880-26.pdf
|
Скачать | 319 КБ | |
|
98880-26: Методика поверки
МП-1131-2026
2026-mp98880-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Ключи моментные электронные NTE (далее - ключи) предназначены для воспроизведения заданного крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Описание
Принцип действия ключей основан на измерении напряжения, возникающего в измерительной диагонали моста тензорезисторного датчика крутящего момента силы, установленного в корпусе, при приложении крутящего момента силы. Под действием крутящего момента силы изменяется напряжение на выходе датчика крутящего момента силы, которое поступает в микроконтроллер, где происходит его преобразование в значение крутящего момента силы.
Конструктивно ключи состоят из корпуса с дисплеем для индикации показаний, панели управления с функциональными клавишами, рукоятки, механизма трещотки с присоединительным квадратом или присоединительного элемента (внутреннего прямоугольника).
Ключи выпускаются в следующих модификациях: NTE11-030RI, NTE11-030RIB, NTE12-060RI, NTE12-060RIB, NTE12-135RI, NTE12-135RIB, NTE13-135RI, NTE13-135RIB, NTE13-200RI, NTE13-200RIB, NTE13-340RI, NTE13-340RIB, NTE11-030RR, NTE11-030RRB, NTE12-030RR, NTE12-030RRB, NTE12-060RR, NTE12-060RRB, NTE12-085RR, NTE12-085RRB, NTE12-135RR, NTE12-135RRB, NTE13-135RR, NTE13-135RRB, NTE13-200RR, NTE13-200RRB, NTE13-340RR, NTE13-340RRB, NTE14-500RR, NTE14-500RRB, NTE14-850RR, NTE14-850RRB, NTE15-100RR, NTE15-100RRB, NTE15-120RR, NTE15-120RRB, NTE15-150RR, NTE15-150RRB, NTE15-200RR, NTE15-200RRB, NTE21-006RRB, NTE21-012RRB, NTE21-020RRB, NTE21-021RIB, NTE21-030RIB, NTE22-060RIB, NTE22-085RIB, NTE22-135RIB, NTE23-135RIB, NTE23-200RIB, NTE23-340RIB, NTE23-500RIB.
Выпускаемые модификации ключей отличаются значениями метрологических характеристик, ценой деления шкалы, габаритных размеров, массы, а также типом и размерами присоединительного элемента.
Модификации ключей имеют обозначение: NTEX-YZB, где NTEX - обозначение ключей по каталогу изготовителя (цифровой индекс X соответствует конкретной модификации; индекс может отсутствовать), Y - цифровой индекс, соответствующий определённому максимальному значению крутящего момента силы, Z - буквенный индекс, обозначающий тип присоединительного элемента (RR - присоединительный квадрат, RI - внутренний присоединительный прямоугольник), B - буквенный индекс, обозначающий дополнительные признаки (коммуникация с внешним персональным компьютером возможна по интерфейсу -BLUETOOTH или WI-FI; индекс может отсутствовать).
Идентификация ключей осуществляется визуальным осмотром корпуса, на котором отображен серийный номер, нанесенный методом гравировки в виде цифрового обозначения, а также информация о модификации и товарный знак производителя.
Цветовое исполнение ключей может меняться по требованию заказчика или по решению изготовителя.
Пломбирование ключей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией, которая может быть вскрыта только при помощи специального инструмента.
Нанесение знака поверки на ключи не предусмотрено.
Общий вид ключей представлен на рисунках 1 - 6.
Общий вид идентификационной информации представлен на рисунке 7.
Место нанесения серийного номера представлено на рисунке 8.

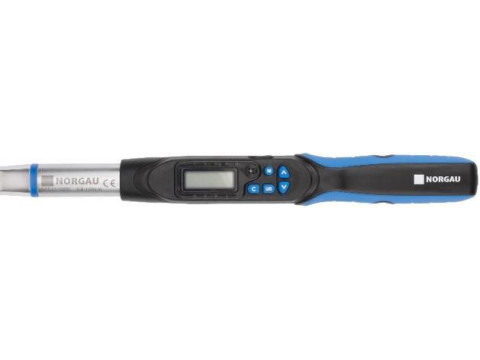

Рисунок 1 - Общий вид ключей моментных электронных NTE, мод. NTE11-030RI/RIB, NTE12-060RI/RIB, NTE12-135RI/RIB, NTE13-135RI/RIB, NTE13-200RI/RIB, NTE13-340RI/RIB.
Рисунок 2 - Общий вид ключей моментных электронных NTE, мод. NTE11-030RR/RRB, NTE12-030RR/RRB, NTE12-060RR/RRB, NTE12-085RR/RRB, NTE12-135RR/RRB, NTE13-135RR/RRB.
Рисунок 3 - Общий вид ключей моментных электронных NTE, мод. NTE13-200RR/RRB, NTE13-340RR/RRB, NTE14-500RR/RRB.
Рисунок 4 - Общий вид ключей моментных электронных NTE, мод. NTE14-850RR/RRB, NTE15-100RR/RRB, NTE15-120RR/RRB, NTE15-150RR/RRB, NTE15-200RR/RRB.

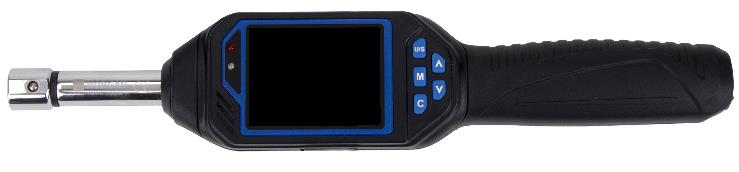

Рисунок 5 - Общий вид ключей моментных электронных NTE, мод. NTE21-006RRB, NTE21-012RRB, NTE21-020RRB.

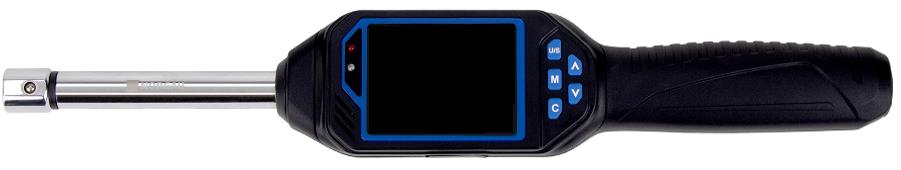

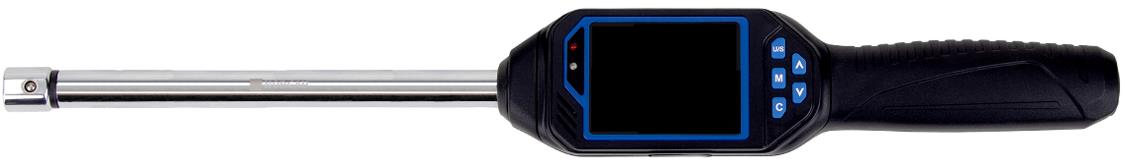

Рисунок 6 - Общий вид ключей моментных электронных NTE, мод. NTE21-021RIB, NTE21-030RIB, NTE22-060RIB, NTE22-085RIB, NTE22-135RIB, NTE23-135RIB, NTE23-200RIB, NTE23-340RIB, NTE23-500RIB.
NTE11-030RR 0048 1.5-30N.m
Рисунок 7 - Общий вид идентификационной информации
Рисунок 8 - Место нанесения серийного номера
Программное обеспечение
Ключи имеют встроенное метрологически значимое программное обеспечение (далее -ПО), которое устанавливается в энергонезависимую память ключей при их производстве. Изменение ПО не предусмотрено.
ПО служит для управления функциональными возможностями ключа, обеспечивает установку значений крутящего момента силы, обработке и отображению измерительной информации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция ключей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон показаний крутящего момента силы, Н^м |
Диапазон воспроизведения крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности воспроизведения крутящего момента силы по/против часовой стрелки, % |
Цена деления шкалы, Н^м |
|
NTE11-030RI |
от 1,5 до 30 |
от 6 до 30 |
±1/±2 |
0,01 |
|
NTE11-030RIB |
от 1,5 до 30 |
от 6 до 30 |
±1/±2 |
0,01 |
|
NTE12-060RI |
от 3 до 60 |
от 12 до 60 |
±1/±2 |
0,1 |
|
NTE12-060RIB |
от 3 до 60 |
от 12 до 60 |
±1/±2 |
0,1 |
|
NTE12-135RI |
от 6,8 до 135 |
от 27 до 135 |
±1/±2 |
0,1 |
|
NTE12-135RIB |
от 6,8 до 135 |
от 27 до 135 |
±1/±2 |
0,1 |
|
NTE13-135RI |
от 6,8 до 135 |
от 27 до 135 |
±1/±2 |
0,1 |
|
NTE13-135RIB |
от 6,8 до 135 |
от 27 до 135 |
±1/±2 |
0,1 |
|
NTE13-200RI |
от 10 до 200 |
от 40 до 200 |
±1/±2 |
0,1 |
|
NTE13-200RIB |
от 10 до 200 |
от 40 до 200 |
±1/±2 |
0,1 |
|
NTE13-340RI |
от 17 до 340 |
от 68 до 340 |
±1/±2 |
0,1 |
|
NTE13-340RIB |
от 17 до 340 |
от 68 до 340 |
±1/±2 |
0,1 |
|
NTE11-030RR |
от 1,5 до 30 |
от 6 до 30 |
±3/±3,5 |
0,01 |
|
NTE11-030RRB |
от 1,5 до 30 |
от 6 до 30 |
±3/±3,5 |
0,01 |
|
NTE12-030RR |
от 1,5 до 30 |
от 6 до 30 |
±3/±3,5 |
0,01 |
|
NTE12-030RRB |
от 1,5 до 30 |
от 6 до 30 |
±3/±3,5 |
0,01 |
|
NTE12-060RR |
от 3 до 60 |
от 12 до 60 |
±3/±3,5 |
0,01 |
|
NTE12-060RRB |
от 3 до 60 |
от 12 до 60 |
±3/±3,5 |
0,01 |
|
NTE12-085RR |
от 4,2 до 85 |
от 17 до 85 |
±3/±3,5 |
0,1 |
|
NTE12-085RRB |
от 4,2 до 85 |
от 17 до 85 |
±3/±3,5 |
0,1 |
|
NTE12-135RR |
от 6,8 до 135 |
от 27 до 135 |
±3/±3,5 |
0,1 |
|
NTE12-135RRB |
от 6,8 до 135 |
от 27 до 135 |
±3/±3,5 |
0,1 |
|
NTE13-135RR |
от 6,8 до 135 |
от 27 до 135 |
±3/±3,5 |
0,1 |
|
NTE13-135RRB |
от 6,8 до 135 |
от 27 до 135 |
±3/±3,5 |
0,1 |
|
NTE13-200RR |
от 10 до 200 |
от 40 до 200 |
±3/±3,5 |
0,1 |
|
NTE13-200RRB |
от 10 до 200 |
от 40 до 200 |
±3/±3,5 |
0,1 |
|
NTE13-340RR |
от 17 до 340 |
от 68 до 340 |
±3/±3,5 |
0,1 |
|
Модификация |
Диапазон показаний крутящего момента силы, Н^м |
Диапазон воспроизведения крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности воспроизведения крутящего момента силы по/против часовой стрелки, % |
Цена деления шкалы, Н^м |
|
NTE13-340RRB |
от 17 до 340 |
от 68 до 340 |
±3/±3,5 |
0,1 |
|
NTE14-500RR |
от 25 до 500 |
от 100 до 500 |
±3/±3,5 |
0,1 |
|
NTE14-500RRB |
от 25 до 500 |
от 100 до 500 |
±3/±3,5 |
0,1 |
|
NTE14-850RR |
от 42,5 до 850 |
от 170 до 850 |
±3/±3,5 |
0,1 |
|
NTE14-850RRB |
от 42,5 до 850 |
от 170 до 850 |
±3/±3,5 |
0,1 |
|
NTE15-100RR |
от 50 до 1000 |
от 200 до 1000 |
±3/±3,5 |
1 |
|
NTE15-100RRB |
от 50 до 1000 |
от 200 до 1000 |
±3/±3,5 |
1 |
|
NTE15-120RR |
от 60 до 1200 |
от 240 до 1200 |
±3/±3,5 |
1 |
|
NTE15-120RRB |
от 60 до 1200 |
от 240 до 1200 |
±3/±3,5 |
1 |
|
NTE15-150RR |
от 75 до 1500 |
от 300 до 1500 |
±3/±3,5 |
1 |
|
NTE15-150RRB |
от 75 до 1500 |
от 300 до 1500 |
±3/±3,5 |
1 |
|
NTE15-200RR |
от 100 до 2000 |
от 400 до 2000 |
±3/±3,5 |
1 |
|
NTE15-200RRB |
от 100 до 2000 |
от 400 до 2000 |
±3/±3,5 |
1 |
|
NTE21-006RRB |
от 0,3 до 6 |
от 1,2 до 6 |
±1/±2 |
0,001 |
|
NTE21-012RRB |
от 0,6 до 12 |
от 2,4 до 12 |
±1/±2 |
0,01 |
|
NTE21-020RRB |
от 1 до 20 |
от 4 до 20 |
±1/±2 |
0,01 |
|
NTE21-021RIB |
от 2 до 20 |
от 4 до 20 |
±1/±2 |
0,01 |
|
NTE21-030RIB |
от 3 до 30 |
от 6 до 30 |
±1/±2 |
0,01 |
|
NTE22-060RIB |
от 6 до 60 |
от 12 до 60 |
±1/±2 |
0,1 |
|
NTE22-085RIB |
от 8,5 до 85 |
от 17 до 85 |
±1/±2 |
0,1 |
|
NTE22-135RIB |
от 13,5 до 135 |
от 27 до 135 |
±1/±2 |
0,1 |
|
NTE23-135RIB |
от 13,5 до 135 |
от 27 до 135 |
±1/±2 |
0,1 |
|
NTE23-200RIB |
от 20 до 200 |
от 40 до 200 |
±1/±2 |
0,1 |
|
NTE23-340RIB |
от 34 до 340 |
от 68 до 340 |
±1/±2 |
0,1 |
|
NTE23-500RIB |
от 50 до 500 |
от 100 до 500 |
±1/±2 |
0,1 |
Таблица 2 - Технические характеристики
|
Модификация |
Размер присоединительных элементов, мм |
Габаритная длина, мм, не более |
Масса, кг, не более |
|
NTE11-030RI |
9 х 121» |
450 |
1 |
|
NTE11-030RIB |
9 х 121» |
450 |
1 |
|
NTE12-060RI |
9 х 121» |
500 |
1,2 |
|
NTE12-060RIB |
9 х 121» |
500 |
1,2 |
|
NTE12-135RI |
9 х 121» |
550 |
1,4 |
|
NTE12-135RIB |
9 х 121» |
550 |
1,4 |
|
NTE13-135RI |
14 х 181) |
550 |
1,4 |
|
NTE13-135RIB |
14 х 181) |
550 |
1,4 |
|
Модификация |
Размер присоединительных элементов, мм |
Габаритная длина, мм, не более |
Масса, кг, не более |
|
NTE13-200RI |
14 х 181) |
650 |
1,8 |
|
NTE13-200RIB |
14 х 181) |
650 |
1,8 |
|
NTE13-340RI |
14 х 181) |
750 |
2 |
|
NTE13-340RIB |
14 х 181) |
750 |
2 |
|
NTE11-030RR |
6,35 х 6,352) |
300 |
0,7 |
|
NTE11-030RRB |
6,35 х 6,352) |
300 |
0,7 |
|
NTE12-030RR |
9,52 х 9,522) |
300 |
0,7 |
|
NTE12-030RRB |
9,52 х 9,522) |
300 |
0,7 |
|
NTE12-060RR |
9,52 х 9,522) |
320 |
0,9 |
|
NTE12-060RRB |
9,52 х 9,522) |
320 |
0,9 |
|
NTE12-085RR |
9,52 х 9,522) |
350 |
1 |
|
NTE12-085RRB |
9,52 х 9,522) |
350 |
1 |
|
NTE12-135RR |
9,52 х 9,522) |
450 |
1,2 |
|
NTE12-135RRB |
9,52 х 9,522) |
450 |
1,2 |
|
NTE13-135RR |
12,70 х 12,702) |
450 |
1,5 |
|
NTE13-135RRB |
12,70 х 12,702) |
450 |
1,5 |
|
NTE13-200RR |
12,70 х 12,702) |
650 |
2 |
|
NTE13-200RRB |
12,70 х 12,702) |
650 |
2 |
|
NTE13-340RR |
12,70 х 12,702) |
800 |
3 |
|
NTE13-340RRB |
12,70 х 12,702) |
800 |
3 |
|
NTE14-500RR |
19,05 х 19,052) |
1200 |
4 |
|
NTE14-500RRB |
19,05 х 19,052) |
1200 |
4 |
|
NTE14-850RR |
19,05 х 19,052) |
1500 |
5 |
|
NTE14-850RRB |
19,05 х 19,052) |
1500 |
5 |
|
NTE15-100RR |
25,40 х 25,402) |
2000 |
6 |
|
NTE15-100RRB |
25,40 х 25,402) |
2000 |
6 |
|
NTE15-120RR |
25,40 х 25,402) |
2000 |
9,5 |
|
NTE15-120RRB |
25,40 х 25,402) |
2000 |
9,5 |
|
NTE15-150RR |
25,40 х 25,402) |
2000 |
9,5 |
|
NTE15-150RRB |
25,40 х 25,40м |
2000 |
9,5 |
|
NTE15-200RR |
25,40 х 25,402) |
2000 |
9,5 |
|
Модификация |
Размер присоединительных элементов, мм |
Габаритная длина, мм, не более |
Масса, кг, не более |
|
NTE15-200RRB |
25,40 х 25,402) |
2000 |
9,5 |
|
NTE21-006RRB |
6,35 х 6,352) |
350 |
0,8 |
|
NTE21-012RRB |
6,35 х 6,352) |
350 |
0,8 |
|
NTE21-020RRB |
6,35 х 6,352) |
350 |
0,8 |
|
NTE21-021RIB |
9 х 121) |
400 |
1,7 |
|
NTE21-030RIB |
9 х 121) |
400 |
1,7 |
|
NTE22-060RIB |
9 х 121) |
450 |
2 |
|
NTE22-085RIB |
9 х 121) |
550 |
3 |
|
NTE22-135RIB |
9 х 121) |
550 |
3 |
|
NTE23-135RIB |
9 х 121) |
550 |
3 |
|
NTE23-200RIB |
14 х 181) |
650 |
4 |
|
NTE23-340RIB |
14 х 181) |
750 |
4 |
|
NTE23-500RIB |
14 х 181) |
900 |
5 |
|
1) - размер внутреннего присоединительного прямоугольника 2) - размер присоединительного квадрата | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от -10 до +60 80 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
10000 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный электронный NTE |
модификация в зависимости от заказа |
1 шт. |
|
Паспорт |
КМЭ.01.051ПС1) КМЭ.02.051ПС1) КМЭ.021.051ПС1) |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
КМЭ.01.051РЭ1) КМЭ.02.051РЭ1) КМЭ.021.051РЭ1) |
1 экз. |
|
Кейс |
- |
1 шт. |
|
Дополнительные адаптеры |
- |
по отдельному заказу |
|
1) - в зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе 7 «Подготовка и порядок работы» руководств по эксплуатации «Ключи моментные электронные NTE. КМЭ.01.051РЭ.», «Ключи моментные электронные NTE. КМЭ.02.051РЭ», «Ключи моментные электронные NTE. КМЭ.021.051РЭ».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2152 от «06» сентября 2024 г.
ТУ 25.73.30-006-49360276-2024 «Ключи моментные электронные NTE» Технические условия.
