Машина разрывная Olsen
| Номер в ГРСИ РФ: | 98884-26 |
|---|---|
| Производитель / заявитель: | Фирма "Tinius Olsen Testing Machine Co., Inc.", США |
Машина разрывная Olsen (далее - машина) предназначена для измерений силы при испытаниях материалов и изделий на растяжение.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98884-26 | ||||||
| Наименование | Машина разрывная | ||||||
| Модель | Olsen | ||||||
| Приказы |
№1328 от
06.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e73f4365-4d90-5ebc-0f0e-bf6080fb2942 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«Tinius Olsen Testing Machine Company», СОЕДИНЕННЫЕ ШТАТЫ, 1065 Easton Road, Horsham, Pennsylvania, 19044
Поверка
| Методика поверки / информация о поверке |
МП 119-233-2025 ГСИ. Машина разрывная Olsen. Методика поверки.
(с 06.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98884-26: Описание типа
2026-98884-26.pdf
|
Скачать | 231.6 КБ | |
|
98884-26: Методика поверки
МП 119-233-2025
2026-mp98884-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Машина разрывная Olsen (далее - машина) предназначена для измерений силы при испытаниях материалов и изделий на растяжение.
Описание
Принцип действия машины заключается в деформировании образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем рычажно-маятникового силоизмерительного механизма с круговой шкалой.
Конструктивно машина состоит из корпуса, в котором смонтирован механизм нагружения гидравлического типа, силоизмерительного механизма рычажно-маятникового типа и двух зажимов для креплений образца.
Корпус машины представляет собой единую конструкцию, внутри которой размещены все основные узлы. Верхний зажим связан с приводом машины, нижний зажим - с силоизмерительным механизмом. Изменение расстояния между захватами осуществляется штурвалом.
Силоизмерительное устройство состоит из рычажно-маятникового механизма с круговой шкалой. При приложении нагрузки к образцу незначительное перемещение неподвижного захвата вызывает перемещение маятника, который перемещает зубчатую рейку, связанную через зубчатое колесо со стрелкой силоизмерительного механизма.
Привод машины гидравлический. Масло из бака насосом подается в рабочий цилиндр машины. Под напором масла рабочий поршень перемещается и перемещает направляющие, связанные с подвижным захватом. Предусмотрен масляный демпфер для предохранения силоизмерительного механизма от удара при разрушении образца.
К средствам измерений данного типа относится машина разрывная Olsen, зав. № 42493-1.
Заводской номер машины в цифровом формате указывается методом штамповки на маркировочной табличке, расположенной на корпусе машины.
Пломбирование машины не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

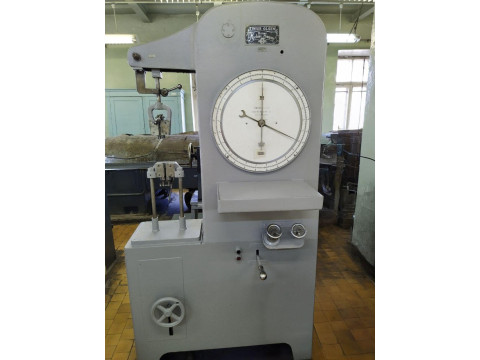

Общий вид машины c обозначением места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид машины с обозначением места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для поддиапазона | |
|
I |
II | |
|
Диапазон измерений силы, Н |
от 1000 до 5000 |
от 500 до 2500 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1,0 | |
|
Цена деления шкалы, Н |
5,0 |
2,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Максимальная высота рабочего пространства, мм, не менее |
250 |
|
Максимальный рабочий ход активного захвата, мм, не менее |
250 |
|
Максимальная скорость перемещения активного захвата, (без нагрузки), мм/мин, не более |
27 |
|
Параметры электрического питания: - номинальное напряжение питания, В - номинальная частота, Гц |
380 50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +30 80 |
|
Габаритные размеры машины, мм, не более: - длина - ширина - высота |
1550 620 2000 |
|
Масса, кг, не более |
600 |
Знак утверждения типа
наносится на титульный инструкции по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Машина разрывная |
Olsen |
1 шт. |
|
Инструкция по эксплуатации |
ИЭ (ПИ) 20-026-039-2026 |
1 экз. |
|
Паспорт |
ПС 20-40-008-95 |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Порядок работы на машине» инструкции по эксплуатации испытательного и лабораторного оборудования. Разрывная машина типа Olsen.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы».
