Толщиномер покрытий PANTERus
| Номер в ГРСИ РФ: | 98887-26 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО "Термо Техно Инжиниринг", г. Москва |
Толщиномер покрытий PANTERus (далее - толщиномер) предназначен для бесконтактных измерений поверхностной плотности покрытий рентгеновским методом по всей ширине полосы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98887-26 | ||||||
| Наименование | Толщиномер покрытий | ||||||
| Модель | PANTERus | ||||||
| Приказы |
№1328 от
06.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1c320e95-c951-67c9-f3f0-80968c329511 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Термо Техно Инжиниринг», РОССИЯ, 119017, г. Москва, Кадашёвская наб., д. 6/1/2, стр. 1, каб.200
Поверка
| Методика поверки / информация о поверке |
МП 133-261-2025 ГСИ. Толщиномер покрытий PANTERus. Методика поверки.
(с 06.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98887-26: Описание типа
2026-98887-26.pdf
|
Скачать | 151.2 КБ | |
|
98887-26: Методика поверки
МП 133-261-2025
2026-mp98887-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Толщиномер покрытий PANTERus (далее - толщиномер) предназначен для бесконтактных измерений поверхностной плотности покрытий рентгеновским методом по всей ширине полосы.
Описание
Принцип действия толщиномера основан на методе рентгенофлуоресцентного анализа.
Интенсивность флуоресцентного излучения зависит от характеристики первичного излучения, от материала покрытия и материала основания, их способности возбуждения и поглощения первичного и флуоресцентного излучения.
Интенсивность флуоресцентного излучения измеряется ионизационными камерами, усиливается и передается в аналитическое электронное устройство, которое по заданному алгоритму рассчитывает поверхностную плотность покрытия.
Толщиномер состоит из двух однотипных измерительных головок (верхней и нижней), смонтированных на О-образной раме, электронного аналитического оборудования, смонтированного в отдельном шкафу, станции оператора и блока охлаждения измерительных головок.
Измерительные головки, представляющие собой сканирующие рентгенофлуоресцентные головки, предназначены для измерений поверхностной плотности покрытия с обеих сторон листа. В корпусе каждой измерительной головки находятся источник рентгеновского излучения, состоящий из рентгеновской трубки, высоковольтного оборудования, затвора, экранирующих устройств, и два детекторных устройства. Два детекторных устройства располагаются под разными углами к измеряемому участку поверхности. В каждом из них имеется камера с двойной изоляцией и различными фильтрами, позволяющими селективно измерять вторичное характеристическое излучение. Для охлаждения измерительных головок предусмотрен специальный узел, состоящий из электронного автоматического регулятора температуры, прямоточного регулятора расхода, водяного резервуара и насоса для подачи охлаждающей жидкости.
Электронное аналитическое оборудование для управления сканирующим устройством смонтировано в отдельном шкафу. Толщиномер работает с различными программами сканирования, которые выбирает оператор в меню на экране монитора станции оператора.
К данному типу средств измерений относится толщиномер покрытий PANTERus с зав.№ 012.
Заводской номер, обеспечивающий идентификацию толщиномера, имеет цифровой формат и наносится методом наклейки на маркировочную табличку (шильд), установленную на корпусе толщиномера.
Нанесение знака поверки не предусмотрено.
Пломбирование толщиномеров не предусмотрено

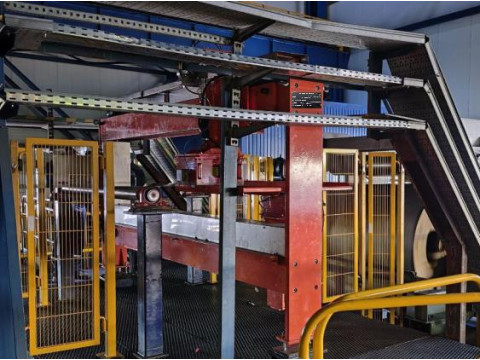

Общий вид толщиномера и место нанесения маркировочной таблички (шильда) представлены на рисунке 1.
Рисунок 1 - Общий вид толщиномера с указанием места нанесения маркировочной таблички с заводским номером
Программное обеспечение
Толщиномер имеет программное обеспечение (далее - ПО) «PANTERUS», идентификационные данные которого приведены в таблице 1. ПО позволяет управлять процессом измерений, а также осуществляет обработку, хранение и визуализацию результатов измерения. Статистические данные результатов измерений поверхностной плотности покрытия материалов сохраняются в базе данных в виде протоколов, могут представляться в числовом и в графическом виде, а также отображаться на мониторе в режиме текущего времени.
Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PANTERUS |
|
Номер версии (идентификационный номер) ПО |
1.0.Х* |
|
Цифровой идентификатор ПО |
_ |
|
* Х не относится к метрологически значимой части ПО и принимает значения от 1 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений поверхностной плотности покрытий*, г/м2 |
от 30 до 300 |
|
Пределы допускаемой относительной погрешности измерений поверхностной плотности покрытий, % |
±10 |
|
Дискретность отсчета поверхностной плотности покрытий, г/м2 |
0,1 |
|
* Для каждой из двух измерительных головок | |
Таблица 3 - Основные технические характеристики средства измерений
|
Наименование характеристики |
Значение |
|
Скорость сканирования измерительных головок, мм/с, не более |
150 |
|
Габаритные размеры измеряемого стального проката, мм: - ширина - толщина |
от 650 до 1875 от 0,35 до 3,5 |
|
Габаритные размеры рабочей площадки измеряемого пятна, мм |
50x50 |
|
Габаритные размеры измерительной головки, мм, не более: - длина - ширина - высота |
200 410 410 |
|
Масса, кг, не более |
3000 |
|
Масса измерительной головки, кг, не более |
45 |
|
Условия эксплуатации: - температура окружающей среды с использованием системы охлаждения, °С |
от +5 до +40 |
|
Потребляемая мощность, кВ^А, не более |
3,0 |
|
Потребляемая мощность блока охлаждения, кВ^А, не более |
3,0 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Толщиномер покрытий |
PANTERus |
1 шт. |
|
Рамка для образцов |
- |
1 шт. |
|
Толщиномер покрытий PANTERus. Руководство по эксплуатации |
295405.01.00.000 РЭ |
1 экз. |
|
Толщиномер покрытий PANTERus. Инструкция оператора |
295405.80.00.000 И1 |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» документа 295405.01.00.000 РЭ «Толщиномер покрытий PANTERus. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 года № 2089 «Об утверждении государственной поверочной схемы для средств измерений поверхностной плотности и массовой доли элементов в покрытиях».
