Термопреобразователи сопротивления платиновые WZP-241
| Номер в ГРСИ РФ: | 98897-26 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "ANHUI TIANKANG (GROUP) SHARES CO. Ltd.", Китай |
Термопреобразователи сопротивления платиновые WZP-241 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры обмотки статора электродвигателей модели насосов, производства «Hefei Huasheng Pumps&Valves Co., Ltd, Китай, на газоперерабатывающем комплексе переработки этансодержащего газа в районе поселка Усть-Луга (Ленинградская область).
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98897-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Термопреобразователи сопротивления платиновые | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | WZP-241 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1328 от
06.07.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | fd7b56d9-131b-e8c3-e059-a575249968ef | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Anhui Tiankang (group) Shares Co., Ltd., КИТАЙ, No.20 South Renhe Road, Tianсhang City, Anhui Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-138-207-2026 ГСИ. Термопреобразователи сопротивления платиновые WZP-241. Методика поверки.
(с 06.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98897-26: Описание типа
2026-98897-26.pdf
|
Скачать | 130.5 КБ | |
|
98897-26: Методика поверки
РТ-МП-138-207-2026
2026-mp98897-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые WZP-241 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры обмотки статора электродвигателей модели насосов, производства «Hefei Huasheng Pumps&Valves Co., Ltd, Китай, на газоперерабатывающем комплексе переработки этансодержащего газа в районе поселка Усть-Луга (Ленинградская область).
Описание
Принцип действия термопреобразователей основан на зависимости электрического сопротивления платинового чувствительного элемента (далее - ЧЭ) от измеряемой температуры.
Термопреобразователи представляют собой измерительные вставки, состоящие из одного тонкопленочного ЧЭ, выполненные в виде корпуса цилиндрической формы, изготовленного из нержавеющей стали, с присоединенным кабелем в гибкой металлизированной защитной оболочке с фторполимерным покрытием с удлинительными проводами.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Схема соединения внутренних проводников ТС с ЧЭ 3-х проводная.
Монтаж ТС осуществляется в процессе изготовления электродвигателей WEX3-315L2. Термопреобразователи устанавливаются в каналы обмотки статора, после чего производится их заливка специальной полимерной смолой (компаундом), и последующая сушка, после которой ТС уже не могут быть демонтированы для проведения технического обслуживания и поверки.
В каждый электродвигатель модели WEX3-315L2 монтируется по 6 шт. ТС. Электродвигатели в количестве 8 шт. будут установлены на газоперерабатывающем комплексе переработки этансодержащего газа в районе поселка Усть-Луга.
Эксплуатируемые ТС имеют заводские номера: 2312Z3799, 2312Z3800, 2312Z3801, 2312Z3802, 2312Z3803, 2312Z3804, 2312Z3805, 2312Z3806, 2312Z3807, 2312Z3808, 2312Z3809, 2312Z3810, 2312Z3811, 2312Z3812, 2312Z3813, 2312Z3814, 2312Z3815, 2312Z3816, 2312Z3817, 2312Z3818, 2312Z3819, 2312Z3820, 2312Z3821, 2312Z3822, 2312Z3823, 2312Z3824, 2312Z3825, 2312Z3826, 2312Z3827, 2312Z3828, 2312Z3829, 2312Z3830, 2312Z3831, 2312Z3832, 2312Z3833, 2312Z3834, 2312Z3835, 2312Z3836, 2312Z3837, 2312Z3838, 2312Z3839, 2312Z3840, 2312Z3841, 2312Z3842, 2312Z3843, 2312Z3844, 2312Z3845, 2312Z3846 (48 шт.) (в двигателях модели WEX3-315L2 насосов модели 200/150HDS-400CX2); контрольные ТС имеют заводские номера: 2510Z0944, 2510Z0945, 2510Z0946, 2510Z0947, 2510Z0948 (5 шт.).
Фотография общего вида термопреобразователей с указанием места нанесения заводского номера приведена на рисунке 1.
Заводской номер в виде буквенно-цифрового кода, состоящего из арабских цифр и латинских букв, нанесён на этикетку термоусадочного типа, прикрепленную к кабелю ТС.
Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.
Пломбирование термопреобразователей не предусмотрено.

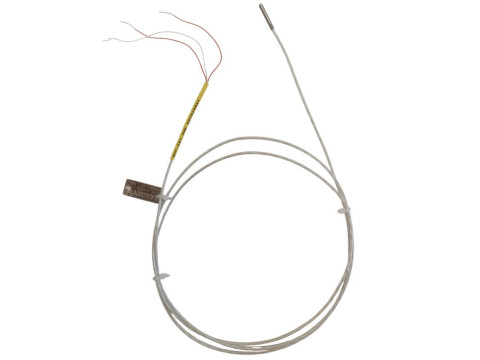

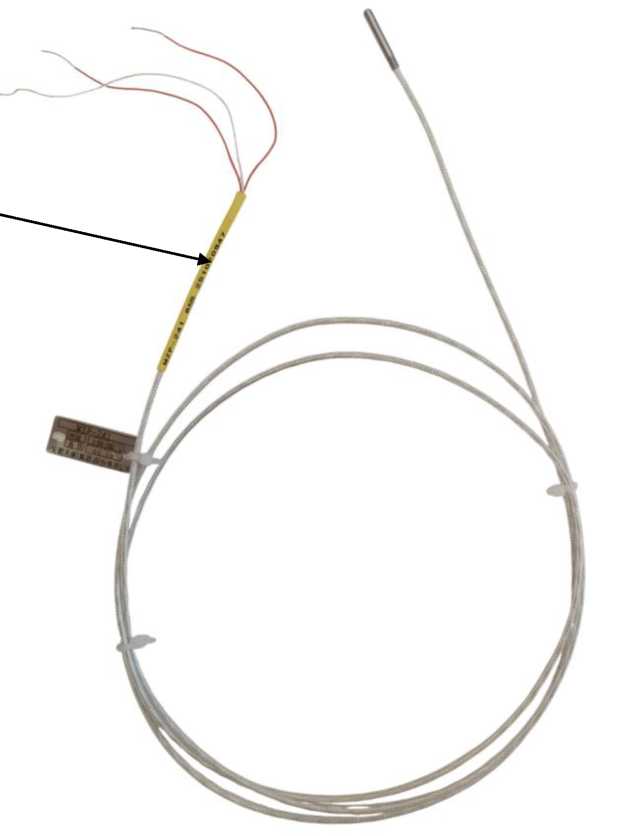

Место нанесения заводского номера
Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Технические характеристики
Метрологические и технические характеристики ТС приведены в таблицах 1 - 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +200 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
Pt100 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
А |
|
Допуск по ГОСТ 6651-2009, °С |
±(0,15+0,002| 11)(1) |
|
(1) |t| - значение измеряемой температуры, °С | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Сопротивление электрической изоляции термопреобразователей при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 % (при 100 В постоянного тока), МОм, не менее |
100 |
|
Диаметр монтажной части ТС, мм |
3 |
|
Длина монтажной части ТС, мм |
20 |
|
Длина удлинительного кабеля, м |
от 1,60 до 1,63 |
|
Масса ТС, г |
от 21 до 22 |
|
Маркировка взрывозащиты |
0Ex ia IIC T4...T1 Ga X |
|
Рабочие условия эксплуатации*-1): - для монтажной части ТС - температура окружающей среды, °С - относительная влажность воздуха, %, не более - для кабеля ТС - температура окружающей среды, °С - относительная влажность воздуха, % |
от -43,2 до +200 95 от -43,2 до +120 до 100 |
|
(1) - Диапазон температур обмотки статора электродвигателей, характерный для стандартного рабочего режима: от +40 °С до +90 °С. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы*1), лет, не менее |
25 |
|
Средняя наработка до отказа*1), ч, не менее |
200 000 |
|
(1) - Показатели надежности нормированы для диапазона измерений температуры от -30 °С до +200 °С | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления платиновый |
WZP-241 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проведение измерений» Паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры».
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
