Датчики для бетона CS
| Номер в ГРСИ РФ: | 98898-26 |
|---|---|
| Производитель / заявитель: | ООО "ЭТАЛОН", г. Москва |
Датчики для бетона CS (далее - датчики) предназначены для измерений температуры и относительной влажности среды в сыпучих средах и смесях (в том числе бетонных смесях) и беспроводной передачи результатов измерений по интерфейсам связи.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98898-26 | |||||||||||||||||||||||||||
| Действует | по 09.07.2031 | |||||||||||||||||||||||||||
| Наименование | Датчики для бетона | |||||||||||||||||||||||||||
| Модель | CS | |||||||||||||||||||||||||||
| Модификации |
CS T1 CS TH1 CS T1-L1 CS T1-L3 CS T1-L5 CS T1-L10 CS T1-L20 CS T1-L30 CS T1-L50 CS TH1-L1 CS TH1-L3 CS TH1-L5 CS TH1-L10 |
|||||||||||||||||||||||||||
| Приказы |
№1344 от
09.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0128cdeb-d4c3-75c9-853c-68e722277c6c | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ЭТАЛОН», РОССИЯ, 125212, г. Москва, вн. тер. г. муниципальный округ Головинский, ш. Головинское, д. 1, помещ. XXIII, ком. 14
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0007 -2026 МП ГСИ. Датчики для бетона CS. Методика поверки
(с 09.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98898-26: Описание типа
2026-98898-26.pdf
|
Скачать | 170.3 КБ | |
|
98898-26: Методика поверки
РВНЕ.0007 -2026 МП
2026-mp98898-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Датчики для бетона CS (далее - датчики) предназначены для измерений температуры и относительной влажности среды в сыпучих средах и смесях (в том числе бетонных смесях) и беспроводной передачи результатов измерений по интерфейсам связи.
Описание
Принцип действия датчиков при измерении температуры с последующим преобразованием аналоговых сигналов, поступающих от внутреннего чувствительного элемента (далее - внутренний датчик) и(или) внешнего чувствительного элемента (далее - зонд), в цифровой вид. Далее полученные результаты измерений сохраняются и передаются по беспроводному протоколу LoRaWAN при помощи базовой станции (шлюза).
Принцип действия датчиков при измерении относительной влажности с последующим преобразованием аналоговых сигналов, поступающих от внутреннего датчика в цифровой вид. Далее полученные результаты измерений сохраняются и передаются по беспроводному протоколу LoRaWAN при помощи базовой станции (шлюза).
Конструктивно датчики состоят из пластмассового корпуса с отверстиями, защищенного паропроницаемой мембраной, модуля результатов измерений в текущем режиме, встроенной литий-тионилхлоридную батареи. Для передачи данных датчики комплектуются антенной и базовой станцией (шлюзом).
Датчики для бетона CS, изготавливаются в 13 модификациях CS T1, CS TH1, CS T1-L1, CS T1-L3, CS T1-L5, CS T1-L10, CS T1-L20, CS T1-L30, CS T1-L50, CS TH1-L1, CS TH1-L3, CS TH1-L5, CS TH1-L10. Структура условного обозначения датчиков:
CS ХХ1)- XX2)
ХХ1) - индекс, характеризующий измеряемые величины. Данный индекс может принимать следующие значения: ТН1 - модификация, измеряющая температуру и относительную влажность; T1 - модификация, измеряющая относительную влажность;
ХХ2) - индекс, характеризующий тип зонда. Данный индекс принимает следующие значения:
- LX - измерения осуществляются внутренним датчиком и выносным зондом. Х принимает значения глубины заложения выносного зонда: «1» - 1 метр; «3» - 3 метра; «5» - 5 метров; «10» - 10 метров; «20» - 20 метров; «30» - 30 метров; «50» - 50 метров;
- индекс отсутствует - измерения осуществляется внутренним датчиком (выносной зонд отсутствует).
Заводской номер наносится на маркировочную табличку датчика типографским методом в виде цифрового или буквенно-цифрового кода. Общий вид базовой станции (шлюза)
представлен на рисунке 1. Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на датчики не предусмотрено. Пломбирование датчиков не предусмотрено.

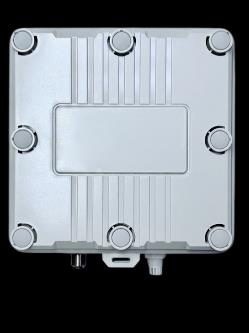

Рисунок 1 - Общий вид базовой станции (шлюза)
Место нанесения заводского номера
а) модификации CS ТН1, CS T1
б) модификации CS T1-LX, CS TH1-LX

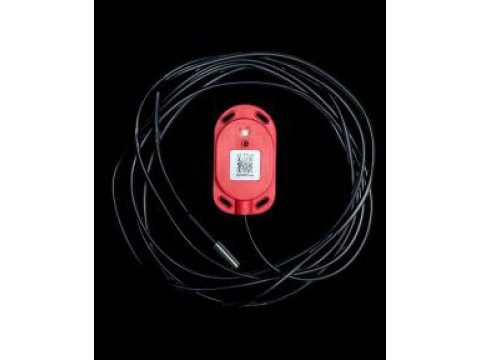

Рисунок 2 - Общий вид датчиков
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) ПО устанавливается в датчики при выпуске из производства. Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики датчиков нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C, для модификаций: - CS ТН1, CS T1 |
от -40 до +85 |
|
- CS T1-LX - при помощи внутреннего датчика |
от -40 до +85 |
|
- при помощи выносного зонда |
от -55 до +125 |
|
- CS TH1-LX - при помощи внутреннего датчика |
от -40 до +85 |
|
- при помощи выносного зонда |
от -40 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C, в диапазонах: - для датчиков CS ТН1, CS T1, CS T1-LX при помощи внутреннего датчика и для датчиков CS TH1-LX при помощи внутреннего датчика и выносного зонда: - от -40 °C до +85 °C |
±0,3 |
|
- для датчиков CS T1-LX: - при помощи выносного зонда - от -55,0 °C до 0,0 °C включ. |
±0,5 |
|
- св. 0,0 °C до +85,0 °C включ. |
±0,3 |
|
- св. +85,0 °C до +125,0 °C включ. |
±1,5 |
|
Диапазон измерений относительной влажности для датчиков CS TH1 и CS TH1-LX, % |
от 10 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности для датчиков CS TH1 и CS TH1-LX, %, в диапазонах: - от 10 % до 20 % включ. |
±6,5 |
|
- св. 20 % до 49 % включ. и св. 89 % до 95 % включ. |
±5,0 |
|
- св. 49 % до 89 % включ. |
±3,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры базовой станции (шлюза) (высотахдлинахглубина), мм, не более |
55x180x170 |
|
Габаритные размеры (высотахдлинахглубина) датчиков (без учета выносного зонда), мм, не более |
25x76x43 |
|
Диаметр чувствительного элемента выносного зонда, мм, не более |
10 |
|
Масса базовой станции (шлюза), кг, не более |
1,1 |
|
Масса датчиков, г, не более: - с учетом выносного зонда - без учета выносного зонда |
110 70 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP68 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
2 |
|
Средняя наработка на отказ, ч |
17520 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик для бетона CS |
—1) |
—2) |
|
Базовая станция (шлюз) |
- |
1 шт. |
|
Антенна |
- |
1 шт. |
|
Блок питания |
- |
1 шт. |
|
Паспорт |
CON.00.001.nC |
—2) |
|
Руководство пользователя3) |
1 экз. | |
|
1) - модификация в соответствии с заказом; 2) - количество в соответствии с заказом. 3) - предоставляется в электронном виде. | ||
Сведения о методах измерений
приведены в разделе 3 «Описание операций в Системе» руководства пользователя.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
СТО 98201664-001-2024 Система дистанционного определения прочности бетона неразрушающим методом «CONCRETON CS». Датчики для бетона CS. Технические условия.
