Стенд роликовый ECDM 48L-4WD
| Номер в ГРСИ РФ: | 98899-26 |
|---|---|
| Производитель / заявитель: | Фирма "MAHA-AIP" GmbH & Co. KG", Германия |
Стенд роликовый ECDM 48L-4WD (далее - стенд) предназначен для измерений тангенциальной составляющей силы, прикладываемой к поверхности беговых роликов, частоты вращения роликов и количества импульсов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98899-26 | ||||||
| Наименование | Стенд роликовый | ||||||
| Модель | ECDM 48L-4WD | ||||||
| Приказы |
№1344 от
09.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | fcca2117-f80e-7ff7-ec0d-591be49d5550 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Компания «MAHA-AIP GmbH & Co. KG.», ГЕРМАНИЯ, Hoyen 30, Haldenwang, 87490
Поверка
| Методика поверки / информация о поверке |
МП-1078- 2025 ГСИ. Стенд роликовый ECDM 48L-4WD. Методика поверки
(с 09.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98899-26: Описание типа
2026-98899-26.pdf
|
Скачать | 136.4 КБ | |
|
98899-26: Методика поверки
МП-1078- 2025
2026-mp98899-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Стенд роликовый ECDM 48L-4WD (далее - стенд) предназначен для измерений тангенциальной составляющей силы, прикладываемой к поверхности беговых роликов, частоты вращения роликов и количества импульсов.
Описание
В основу работы стенда положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют четыре опорных беговых ролика, на которые устанавливаются колеса обеих осей автомобиля. Каждая пара (для передней/задней оси автомобиля) опорных беговых роликов приводится во вращение от асинхронного электродвигателя или колес автотранспортного средства и имитирует его движение с заданной оператором скоростью.
Электродвигатели при помощи преобразователя частоты индивидуально переключаются на моторный («приводной») или генераторный («тормозящий») режим. Промежуточный контур постоянного тока обеспечивает обмен энергией между «приводным» и «тормозящим» электродвигателем. Избыточная энергия возвращается в сеть.
Измерения тангенциальной составляющей силы, прикладываемой к поверхности беговых роликов, производится с помощью двух тензорезистивных датчиков силы, закреплённых на раме стенда, а частоты вращения и количества импульсов - с помощью двух датчиков оборотов (инкрементальных энкодеров), установленных на валах электромотора и блока измерений частоты.
Полученные результаты измерений передаются в операционный блок для отображения и хранения.
К стенду данного типа относится стенд с серийным номером 00489P.
Конструктивно стенд выполнен из следующих основных агрегатов и узлов:
- стального каркаса с роликами;
- силового электрошкафа;
- электрошкафа управления;
- блока измерений частоты;
- калибровочного устройства (калибровочный рычаг и калибровочные веса);
- операционного блока (компьютер роликов, внешний терминал управления, контрольная панель, пульт оператора).
Стенд обеспечивает передачу данных посредством AK-протокола по цифровым интерфейсам RS-232 и Ethernet (TCP/IP).
Стенд позволяет регулировать расстояние между передними и задними роликовыми устройствами для испытаний различных типов автомобилей с различными межосевыми расстояниями.
Серийный номер стенда, идентифицирующий экземпляр средства измерений, состоящий из арабских цифр и буквы латинского алфавита, наносится на маркировочную табличку методом печати, которая размещается на входе в бокс, в котором установлен стальной каркас с роликами.
Нанесение знака поверки на стенд не предусмотрено.
Пломбирование стенда не предусмотрено.
Общий вид стенда с указанием мест нанесения серийного номера, знака утверждения типа приведены на рисунках 1 - 2.

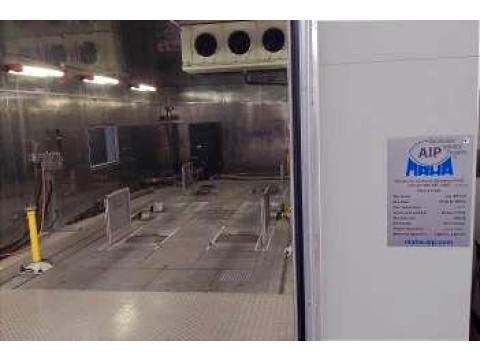

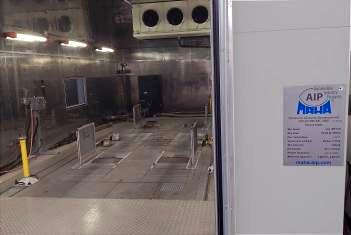

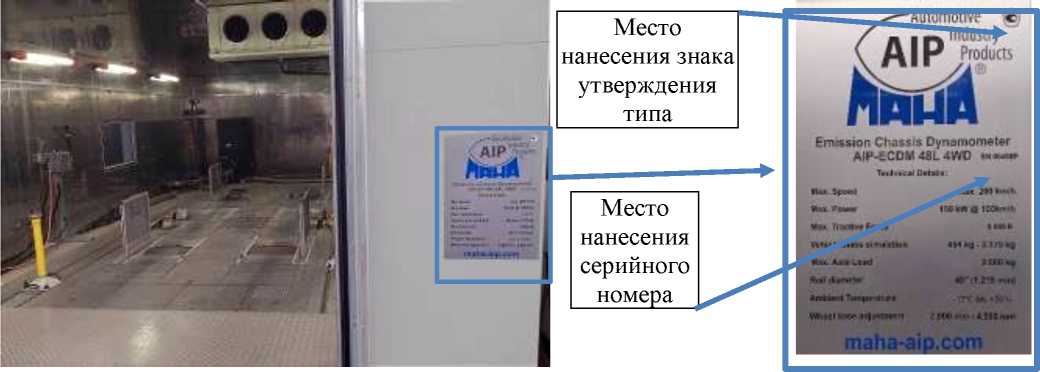

Рисунок 1 - Общий вид стенда с указанием места нанесения серийного номера и знака утверждения типа

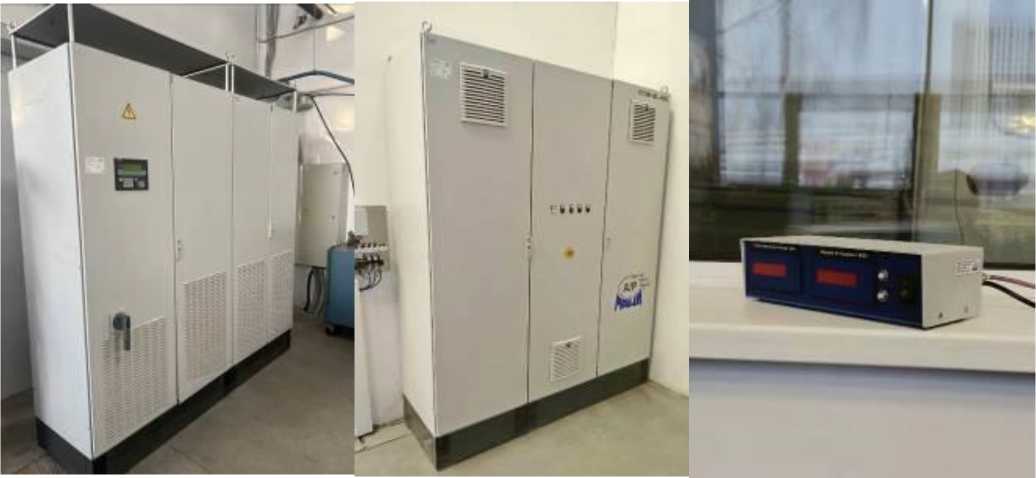

Рисунок 2 - Общий вид стенда (силового электрошкафа, электрошкафа управления, блока измерений частоты)
Программное обеспечение
Программное обеспечение (далее - ПО) стенда DynoServer ECD разработано специально для стендов роликовых ECDM 48L-4WD, и служит для управления их функциональными возможностями, а также для отображения результатов измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Метрологические характеристики стенда нормированы с учетом влияния ПО.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DynoServer ECD |
|
Номер версии (идентификационный номер) ПО |
2.05.000 R34.0_beta |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений тангенциальной составляющей силы, прикладываемой к поверхности беговых роликов, Н |
от -5600 до 5600 |
|
Пределы допускаемой погрешности измерений тангенциальной составляющей силы, прикладываемой к поверхности беговых роликов %: относительной, в поддиапазоне от -5600 до -1700 Н включ. приведенной, в поддиапазоне св. -1700 до 1700 Н включ. относительной в поддиапазоне св. 1700 до 5600 Н включ. |
±1 ±1 ±1 |
|
Диапазон измерений частоты вращения роликов, об/мин |
от 20 до 870 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения роликов, % |
±0,5 |
|
Диапазон измерений количества импульсов, имп |
от 0 до 18500000 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов, имп |
±15000 |
|
Примечание - Нормирующим значением для приведенной погрешности является абсолютное значение максимального значения поддиапазона измерений. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр роликов, мм |
1219,5 |
|
Количество импульсов на один оборот ролика, имп |
5000 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 342 до 418 от 49 до 51 |
|
Потребляемая мощность, кВ^А, не более |
200 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - стального каркаса с роликами - силового электрошкафа - электрошкафа управления |
9660х1400х1600 2200x2400x600 1800x2200x600 |
|
Масса, кг, не более |
8000 |
|
Условия эксплуатации: - температура окружающей среды стального каркаса с роликами, C - температура окружающей среды остальной части стенда, C - относительная влажность при +25 C, без конденсата, %, не более |
от -13 до +35 от +15 до +35 95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
30000 |
Знак утверждения типа
наносится на маркировочную табличку методом печати, которая размещается на входе в бокс, в котором установлен стальной каркас с роликами и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Стенд роликовый |
ECDM 48L-4WD |
1 шт. |
|
Руководство по эксплуатации |
DOK00489PTH-EN1 |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Техническое описание» руководства по эксплуатации DOK00489PTH-EN1.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
