Теплосчетчики ЛОГИКА 8944
| Номер в ГРСИ РФ: | 98900-26 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "УНИВЕРСАЛЬНЫЙ МЕТРОЛОГИЧЕСКИЙ ЦЕНТР" (УМЦ), г. Санкт-Петербург |
Теплосчетчики ЛОГИКА 8944 предназначены для измерения количества теплоты (тепловой энергии), расхода, объема, массы, температуры и давления теплоносителя (воды) в системах тепло- и водоснабжения, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98900-26 | |||||||||
| Действует | по 09.07.2031 | |||||||||
| Наименование | Теплосчетчики | |||||||||
| Модель | ЛОГИКА 8944 | |||||||||
| Приказы |
№1344 от
09.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 451d89a8-2380-4e94-c617-2156cbd01aaa | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «УМЦ», РОССИЯ, 190020, Санкт-Петербург, наб. Обводного канала, д.150 корп.1 лит. А; АО НПФ ЛОГИКА, РОССИЯ, 190020, г. Санкт-Петербург, наб. Обводного канала, 150, к. 1, лит. А, помещ. 427
Поверка
| Методика поверки / информация о поверке |
РТ-МП- 1748-208- 2025 ГСИ. Теплосчетчики ЛОГИКА 8944. Методика поверки
(с 09.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98900-26: Описание типа
2026-98900-26.pdf
|
Скачать | 511.3 КБ | |
|
98900-26: Методика поверки
РТ-МП- 1748-208- 2025
2026-mp98900-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Теплосчетчики ЛОГИКА 8944 предназначены для измерения количества теплоты (тепловой энергии), расхода, объема, массы, температуры и давления теплоносителя (воды) в системах тепло- и водоснабжения, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.
Описание
Принцип действия теплосчетчиков состоит в измерении параметров теплоносителя, транспортируемого по трубопроводам, передаче измеренных значений в виде электрических сигналов в тепловычислитель с последующим их преобразованием в значения физических величин и выполнением вычислений в соответствии с уравнениями измерений.
В составе теплосчетчиков используются в любом сочетании первичные преобразователи, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в Федеральном информационном фонде по обеспечению единства измерений). В качестве комплексного компонента теплосчетчиков используется тепловычислитель СПТ940 (72098-18) или СПТ941.20 (29824-14) или СПТ944 (64199-16).
Теплосчетчики различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав теплосчетчика и значения метрологических характеристик определяются заказом и приводятся в паспорте.
Таблица 1 - Первичные преобразователи в составе теплосчетчиков
|
Преобразователи расхода | ||
|
ПРЭМ (76327-19) ВЗЛЕТ ЭР мод. Лайт М (52856-13) ВЗЛЕТ ЭР Лайт М (85267-22) ВЗЛЕТ Лайт ХХХ Х (95007-25) МастерФлоу (31001-12) МастерФлоу (73383-18) ЭМИР-ПРАМЕР-550 (27104-08 ) РМ-5 (20699-11) ПИТЕРФЛОУ (66324-16) Питерфлоу Т (83188-21) ЛГК410 (69536-17) ЭСКО-Р (72089-18) ВИРС-М (84820-22) КАРАТ-551М (73759-19) |
US800 (21142-11) ULTRAHEAT-T150/2WR7 (51439-12) СУР-97 (16860-07) РУС-1 (24105-11) ВЗЛЕТ МР (28363-14) УРСВ ВЗЛЕТ МР (84382-22) ВИРС-У (90171-23) ВЭПС-Р (61872-15)) ВПС (78168-20) Метран 300ПР (16098-09) OPTIFLUX (70495-18) УРМ (90760-23) КАРАТ-523 (94201-24) ВСТ (51794-12) |
ВСТН (61402-15) ВСТН (61401-15) МВС (86314-22) ТВС (83003-21) Декаст (88674-23) Пульсар (74995-19) Пульсар (75446-19) Пульсар (77346-20) НОРМА СВКМ, НОРМА СВКС (80029-20) НОРМА СТВ (80674-20) Экомера-Ф (71840-18) - - |
таблицы 1
|
Преобразователи температуры и разности температур | ||
|
ТЭМ-100 (40592-09) ТПТ-1,-19 (46155-10) ТПТ-15 (39144-08 ) ТСП-Н (38959-17) |
ТС-Б (72995-20) ТЭМ-110 (40593-09) КТПТР-01,-06,-07,-08 (46156-10) КТПТР-05 (39145-08) |
КТСП-Н (38878-17) КТС-Б (43096-20) ТСП, ТСП-К (65539-16) |
|
Преобразователи давления | ||
|
Метран 75 (8186-11) Метран 150 (32854-13) МИДА-13П (17636-17) |
МИДА-15 (50730-17) ЭМИС-БАР (72888-18) СДВ (28313-11) |
КОРУНД (47336-16) ОВЕН ПД100И (56246-14) |
Общий вид составных частей теплосчетчиков приведен на рисунках 1 - 4.

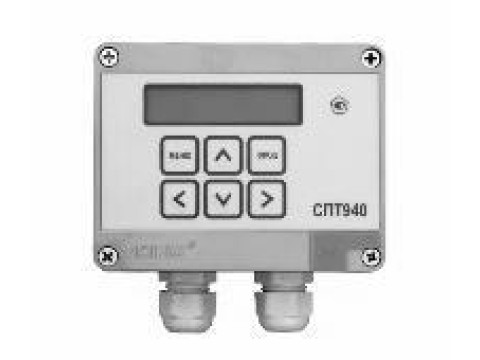

СПТ940 СПТ941.20 СПТ944
ПРЭМ
ВЗЛЕТ ЭР, Лайт ХХХ Х
Рисунок 1 - Тепловычислители
МастерФлоу
ЭМИР-ПРАМЕР-550 РМ-5
ПИТЕРФЛОУ
Питерфлоу Т
ЛГК410
Рисунок 2 - Преобразователи расхода
ЭСКО-Р
ВИРС-М
КАРАТ-551М US-800
ULTRAHEAT-T150 СУР-97 РУС-1
ВЭПС-Р ВПС Метран-300ПР
ВЗЛЕТ МР, ВИРС-У
УРСВ ВЗЛЕТ МР
УРМ OPTIFLUX
ВСТН МВС
OPTISONIC
КАРАТ-523
Декаст
ВСТ
Пульсар
(77346-19)
ТВС
Пульсар (74995-19)
Пульсар НОРМА СВКМ
(75446-19)
Рисунок 2 - Преобразователи расхода (продолжение)
НОРМА СВКС
НОРМА СТВ
Рисунок 2 - Преобразователи расхода (продолжение)
Экомера-Ф

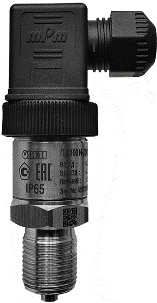

Метран-75
Метран-150
МИДА-15
ЭМИС-БАР МИДА-13П
КОРУНД
сдв
ОВЕН ПД100И
ТЭМ-110
(ТЭМ-100)
Рисунок 3 - Преобразователи давления
ТСП-Н КТС-Б ТСП-К
(ТСП-Н) (ТС-Б) (ТСП)
КТПТР-01,-06,-07,-08 КТПТР -05
(ТПТ-1, -19) (ТПТ-15)
Рисунок 4 - Преобразователи температуры
Обозначение, код модификации и заводской номер, однозначно идентифицирующий каждый экземпляр теплосчетчика, а также обозначения, коды модификаций и заводские номера составных частей приводятся в паспорте теплосчетчика.
Программное обеспечение
Программное обеспечение (ПО) теплосчетчиков встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в тепловычислителе и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения теплосчетчиков приведены в таблице 2. Значения цифровых идентификаторов (контрольных сумм) ПО приводятся в описаниях типа тепловычислителей.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование |
_ |
|
Номер версии |
1.0.х.х.хх и выше* |
|
* х может принимать значения от 0 до 9 | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч |
от 2,540-3 до 105 |
|
Диапазон измерений массового расхода, т/ч |
от 2,540-3 до 105 |
|
Диапазон измерений объема, м3 |
от 10-4 до 9-108 |
|
Диапазон измерений массы, т |
от 10-4 до 9-108 |
|
Диапазон измерений температуры, °C |
от -50 до +150 |
|
Диапазон измерений разности температур, °C |
от 3 до 145 |
|
Диапазон измерений давления, МПа |
от 0 до 2,5 |
|
Диапазон измерений количества теплоты, ГДж |
от 3М0-6 до 9-108 |
|
Пределы допускаемой относительной погрешности при измерении количества теплоты в закрытой системе, % - для теплосчетчиков класса 1: при Dg<250 при Dg>250 - для теплосчетчиков класса 2: при Dg<150 при Dg>150 |
±[2+12/(t1-t2)+0,01-DG] ±[4,5+12/(t1-t2)] ±[3+12/(t1-t2)+0,02<DG] ±[6+12/(t1-t2)] |
|
Пределы допускаемой относительной погрешности при измерении количества теплоты в открытой системе, % - для теплосчетчиков класса 1: при Dg<250 при Dg>250 - для теплосчетчиков класса 2: при Dg<150 при Dg>150 |
±(1,5+0,01-DG)/(1-a-p) ±4/(1-a-p) ±(3+0,02-DG)/(1-a-p) ±6/(1-а-в) |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении расхода, объема и массы, % - для теплосчетчиков класса 1: при Dg<250 при Dg>250 - для теплосчетчиков класса 2: при Dg<150 при Dg>150 |
±(1+0,01-Dg) ±3,5% ±(2+0,02-Dg) ±5,0% |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С - для теплосчетчиков классов 1 и 2 |
±(0,25+0,002-|t|) |
|
Пределы допускаемой относительной погрешности при измерении разности температур, % - для теплосчетчиков классов 1 и 2 |
±[0,2+9/(t1-t2)], ±[0,5+9/(t1-t2)] |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, % - для теплосчетчиков классов 1 и 2 |
±0,8 |
|
Пределы допускаемой относительной погрешности часов, % - для теплосчетчиков классов 1 и 2 |
±0,01 |
|
Примечание. а=М2/М1; М1 - масса [т] теплоносителя, прошедшего по подающему трубопроводу, М2 - по обратному трубопроводу; 0<а<1. e=t2/t1; t1 - температура [°С] теплоносителя в подающем трубопроводе, t2 - в обратном трубопроводе. Dg=Gb/G; Gb - верхний предел измерений расхода, G - текущее значение расхода [м3/ч]. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от 5 до 50 80 при 35 °С и более низких температурах от 84 до 106,7 |
|
Электропитание, В |
переменный ток: ( 220122 ) В, (50±1) Гц постоянный ток: от 12 до 24 В |
|
Габаритные размеры и масса |
приведены в описаниях типа составных частей |
|
Средняя наработка на отказ, ч |
35000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на титульный лист эксплуатационных документов типографским способом.
Комплектность
Таблица 5 - Состав теплосчетчика ЛОГИКА 8944
|
Наименование |
Количество |
|
Тепловычислитель |
1 шт. |
|
Преобразователи расхода |
от 1 до 6 шт. |
|
Преобразователи давления |
от 0 до 6 шт. |
|
Преобразователи температуры |
от 0 до 6 шт. |
|
Руководство по эксплуатации РАЖГ.421431.047 РЭ |
1 экз. |
|
Паспорт РАЖГ.421431.047 ПС |
1 экз. |
|
Методика поверки |
1 экз. |
|
Эксплуатационная документация составных частей |
1 к-т. |
Сведения о методах измерений
приведены в документе РАЖГ.421431.047 РЭ «Теплосчетчики ЛОГИКА 8944. Руководство по эксплуатации», раздел 5 «Использование по назначению».
Нормативные документы
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;
РАЖГ.421431.047 ТУ Теплосчетчики ЛОГИКА 8944. Технические условия.
