Ключи моментные предельные CMTS
| Номер в ГРСИ РФ: | 98904-26 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Shaanxi Dongfang Aviation Instrument Co., Ltd., КИТАЙ |
Ключи моментные предельные СМТБ (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98904-26 | |||||||||||||||||||||||||||
| Действует | по 09.07.2031 | |||||||||||||||||||||||||||
| Наименование | Ключи моментные предельные | |||||||||||||||||||||||||||
| Модель | CMTS | |||||||||||||||||||||||||||
| Модификации |
CMTS01012 CMTS01020 CMTS02020 CMTS02030 CMTS02060 CMTS02110 CMTS02125 CMTS03060 CMTS03110 CMTS03125 CMTS03210 CMTS03330 CMTS03400 CMTS04400 CMTS04550 CMTS04800 CMTS041000 CMTS051000 CMTS051500 CMTS052000 CMTS053000 CMTS09120012 CMTS09120020 CMTS09120030 CMTS09120060 CMTS09120110 CMTS09120125 CMTS14180060 CMTS14180110 CMTS14180125 CMTS14180210 CMTS14180330 CMTS14180400 CMTS14180550 CMTS14180800 |
|||||||||||||||||||||||||||
| Приказы |
№1344 от
09.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4c7506db-49a2-0667-c81e-2dea835c05f3 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Shaanxi Dongfang Aviation Instrument Co., Ltd., КИТАЙ, P.O.B.57 South Region of the Economic Development Zone, HanZhong (723102), Shaanxi
Поверка
| Методика поверки / информация о поверке |
МП АПМ 04-26 ГСИ. Ключи моментные предельные CMTS. Методика поверки
(с 09.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98904-26: Описание типа
2026-98904-26.pdf
|
Скачать | 150.7 КБ | |
|
98904-26: Методика поверки
МП АПМ 04-26
2026-mp98904-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Ключи моментные предельные CMTS (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Описание
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента силы, расположенного внутри корпуса. Под действием силы, приложенной к рукоятке ключа, при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый и тактильно улавливаемый характерный щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки c фиксатором и головки. Для установки требуемых значений крутящего момента силы ключи имеют шкалу, расположенную на рукоятке. Внутри корпуса расположены механизм установки требуемого значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного крутящего момента силы.
Головки ключей имеют два варианта исполнения - в виде головки с трещоточным механизмом с торцевым присоединительным квадратом и шариковым фиксатором или головки с прямоугольным гнездом под сменные насадки.
Ключи выпускаются в 35 модификациях: CMTS01012, CMTS01020, CMTS02020, CMTS02030, CMTS02060, CMTS02110, CMTS02125, CMTS03060, CMTS03110, CMTS03125, CMTS03210, CMTS03330, CMTS03400, CMTS04400, CMTS04550, CMTS04800, CMTS041000, CMTS051000, CMTS051500, CMTS052000, CMTS053000, CMTS09120012, CMTS09120020, CMTS09120030, CMTS09120060, CMTS09120110, CMTS09120125, CMTS14180060, CMTS14180110, CMTS14180125, CMTS14180210, CMTS14180330, CMTS14180400, CMTS14180550, CMTS14180800 которые отличаются диапазоном, ценой деления шкалы, габаритными размерами, массой, типом головки.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в цифровом формате нанесен на корпус рядом с головкой методом гравировки. Также на корпусе ключа методом гравировки указаны его модификация, логотип торговой марки и диапазон воспроизведений крутящего момента силы.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей моментных предельных CMTS представлен на рисунке 1.
Место указания заводского номера на ключах представлено на рисунке 2.

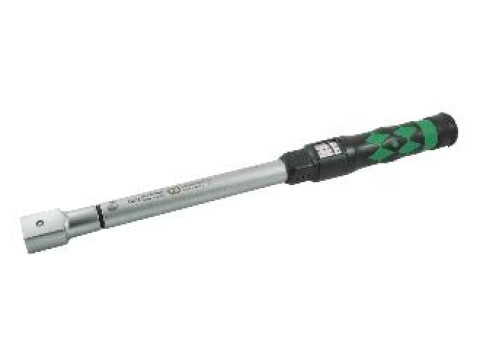

Рисунок 1 - Общий вид ключей моментных предельных CMTS

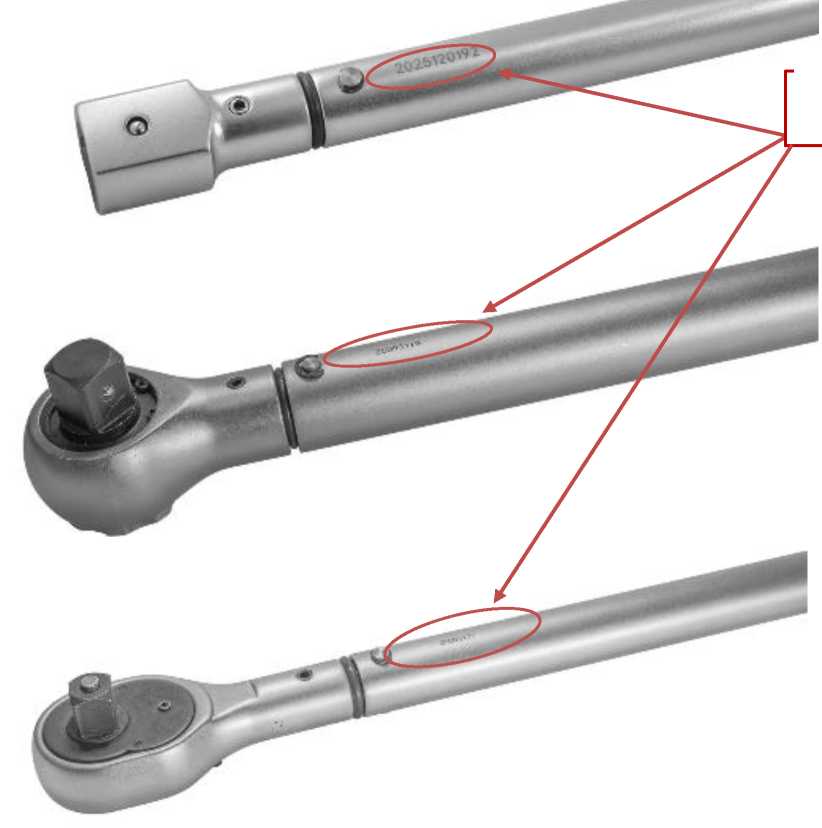

Место указания заводского номера
Рисунок 2 - Место указания заводского номера на ключах
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон воспроизведений крутящего момента силы, Н^м |
Цена деления, Н-м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % | |
|
в направлении по часовой стрелке |
в направлении против часовой стрелки | |||
|
CMTS01012 |
от 2 до 12 |
0,025 |
±3,0 |
±6,0 |
|
CMTS01020 |
от 4 до 20 |
0,05 | ||
|
CMTS02020 |
от 4 до 20 |
0,05 | ||
|
CMTS02030 |
от 6 до 30 |
0,075 | ||
|
CMTS02060 |
от 10 до 60 |
0,125 | ||
|
CMTS02110 |
от 20 до 110 |
0,25 | ||
|
CMTS02125 |
от 25 до 125 |
0,25 | ||
|
CMTS03060 |
от 10 до 60 |
0,125 | ||
|
CMTS03110 |
от 20 до 110 |
0,25 | ||
|
CMTS03125 |
от 25 до 125 |
0,25 | ||
|
CMTS03210 |
от 30 до 210 |
0,5 | ||
|
CMTS03330 |
от 60 до 330 |
0,75 | ||
|
CMTS03400 |
от 80 до 400 |
1 | ||
|
CMTS04400 |
от 80 до 400 |
1 | ||
|
CMTS04550 |
от 100 до 550 |
1,25 | ||
|
CMTS04800 |
от 160 до 800 |
2 | ||
|
CMTS041000 |
от 200 до 1000 |
2,5 | ||
|
CMTS051000 |
от 200 до 1000 |
2,5 | ||
|
CMTS051500 |
от 300 до 1500 |
3 | ||
|
CMTS052000 |
от 400 до 2000 |
5 | ||
|
CMTS053000 |
от 600 до 3000 |
7,5 | ||
|
CMTS09120012 |
от 2 до 12 |
0,025 | ||
|
CMTS09120020 |
от 4 до 20 |
0,05 | ||
|
CMTS09120030 |
от 6 до 30 |
0,075 | ||
|
CMTS09120060 |
от 10 до 60 |
0,125 | ||
|
CMTS09120110 |
от 20 до 110 |
0,25 | ||
|
CMTS09120125 |
от 25 до 125 |
0,25 | ||
|
CMTS14180060 |
от 10 до 60 |
0,125 | ||
|
CMTS14180110 |
от 20 до 110 |
0,25 | ||
|
CMTS14180125 |
от 25 до 125 |
0,25 | ||
|
CMTS14180210 |
от 30 до 210 |
0,5 | ||
|
CMTS14180330 |
от 60 до 330 |
0,75 | ||
|
CMTS14180400 |
от 80 до 400 |
1 | ||
|
CMTS14180550 |
от 100 до 550 |
1,25 | ||
|
CMTS14180800 |
от 160 до 800 |
2 | ||
аблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Размер внутреннего прямоугольника, мм |
Габаритны е размеры (длина), мм, не более |
Масса, кг, не более |
|
CMTS01012 |
9,53 (3/8") |
_ |
330 |
0,67 |
|
CMTS01020 |
9,53 (3/8") |
330 |
0,69 | |
|
CMTS02020 |
9,53 (3/8") |
345 |
0,71 | |
|
CMTS02030 |
9,53 (3/8") |
345 |
0,77 | |
|
CMTS02060 |
9,53 (3/8") |
430 |
0,94 | |
|
CMTS02110 |
9,53 (3/8") |
485 |
0,99 | |
|
CMTS02125 |
9,53 (3/8") |
485 |
1,08 | |
|
CMTS03060 |
12,70 (1/2") |
430 |
1,12 | |
|
CMTS03110 |
12,70 (1/2") |
495 |
1,21 | |
|
CMTS03125 |
12,70 (1/2") |
495 |
1,28 | |
|
CMTS03210 |
12,70 (1/2") |
505 |
1,33 | |
|
CMTS03330 |
12,70 (1/2") |
585 |
1,68 | |
|
CMTS03400 |
12,70 (1/2") |
760 |
2,06 | |
|
CMTS04400 |
19,05 (3/4") |
855 |
3,21 | |
|
CMTS04550 |
19,05 (3/4") |
875 |
4,06 | |
|
CMTS04800 |
19,05 (3/4") |
1115 |
5,03 | |
|
CMTS041000 |
19,05 (3/4") |
1130 |
5,08 | |
|
CMTS051000 |
25,40 (1") |
1195 |
6,32 | |
|
CMTS051500 |
25,40 (1") |
1270 |
8,24 | |
|
CMTS052000 |
25,40 (1") |
1280 |
9,57 | |
|
CMTS053000 |
25,40 (1") |
1280 |
9,85 | |
|
CMTS09120012 |
_ |
9x12 |
320 |
0,59 |
|
CMTS09120020 |
9x12 |
335 |
0,63 | |
|
CMTS09120030 |
9x12 |
335 |
0,68 | |
|
CMTS09120060 |
9x12 |
410 |
0,75 | |
|
CMTS09120110 |
9x12 |
460 |
0,88 | |
|
CMTS09120125 |
9x12 |
460 |
0,90 | |
|
CMTS14180060 |
14x18 |
435 |
0,90 | |
|
CMTS14180110 |
14x18 |
480 |
0,99 | |
|
CMTS14180125 |
14x18 |
480 |
1,03 | |
|
CMTS14180210 |
14x18 |
505 |
1,12 | |
|
CMTS14180330 |
14x18 |
575 |
1,21 | |
|
CMTS14180400 |
14x18 |
575 |
1,65 | |
|
CMTS14180550 |
14x18 |
765 |
3,39 | |
|
CMTS14180800 |
14x18 |
1070 |
4,40 |
аблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значение |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +35 от 45 до 80 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, цикл, не менее |
5000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный |
CMTS |
1 шт. |
|
Футляр пластиковый |
- |
1 шт. |
|
Руководство по эксплуатации и паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» документа «Ключи моментные предельные CMTS. Руководство по эксплуатации и паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152;
«Стандарт предприятия. Ключи моментные предельные CMTS».
