Трансформаторы напряжения JSQX-110
| Номер в ГРСИ РФ: | 98920-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Xi'an XD Electrical Measurement and Control Technology Co., Ltd., КИТАЙ |
Трансформаторы напряжения JSQX-110 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений и/или устройствам защиты, автоматики, сигнализации, управления в электрических цепях переменного тока промышленной частоты 50 Гц.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98920-26 | ||||||
| Действует | по 15.07.2031 | ||||||
| Наименование | Трансформаторы напряжения | ||||||
| Модель | JSQX-110 | ||||||
| Приказы |
№1390 от
15.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | ad6f7d65-ec11-f09c-9b6a-5bdd4b34a49a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Xi'an XD Electrical Measurement and Control Technology Co., Ltd., КИТАЙ, Xi'an Economic and Technological Development Zone No. 95 Fengcheng 12th Rd
Поверка
| Методика поверки / информация о поверке |
РТ-МП-488-201/1-2026 ГСИ. Трансформаторы напряжения JSQX-110. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98920-26: Описание типа
2026-98920-26.pdf
|
Скачать | 141 КБ | |
|
98920-26: Методика поверки
РТ-МП-488-201/1-2026
2026-mp98920-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Трансформаторы напряжения JSQX-110 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений и/или устройствам защиты, автоматики, сигнализации, управления в электрических цепях переменного тока промышленной частоты 50 Гц.
Описание
Принцип действия трансформатора напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются трехфазными заземляемыми электромагнитными, размещаемыми в корпусе, заполненном элегазом. Каждая фаза трансформатора имеет одну первичную обмотку и до трёх вторичных обмоток - измерительных и/или защитных. Контроль давления элегаза в корпусе осуществляется манометром индикаторного типа.
Рабочее положение трансформаторов в пространстве - вертикальное. На крышке выводов вторичных обмоток расположена табличка технических данных трансформатора.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку технических данных трансформатора методом гравировки в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов, место нанесения заводского номера и место пломбирования представлены на рисунке 1. Выводы вторичных обмоток присоединены к клеммному ряду с возможностью пломбирования от несанкционированного доступа.

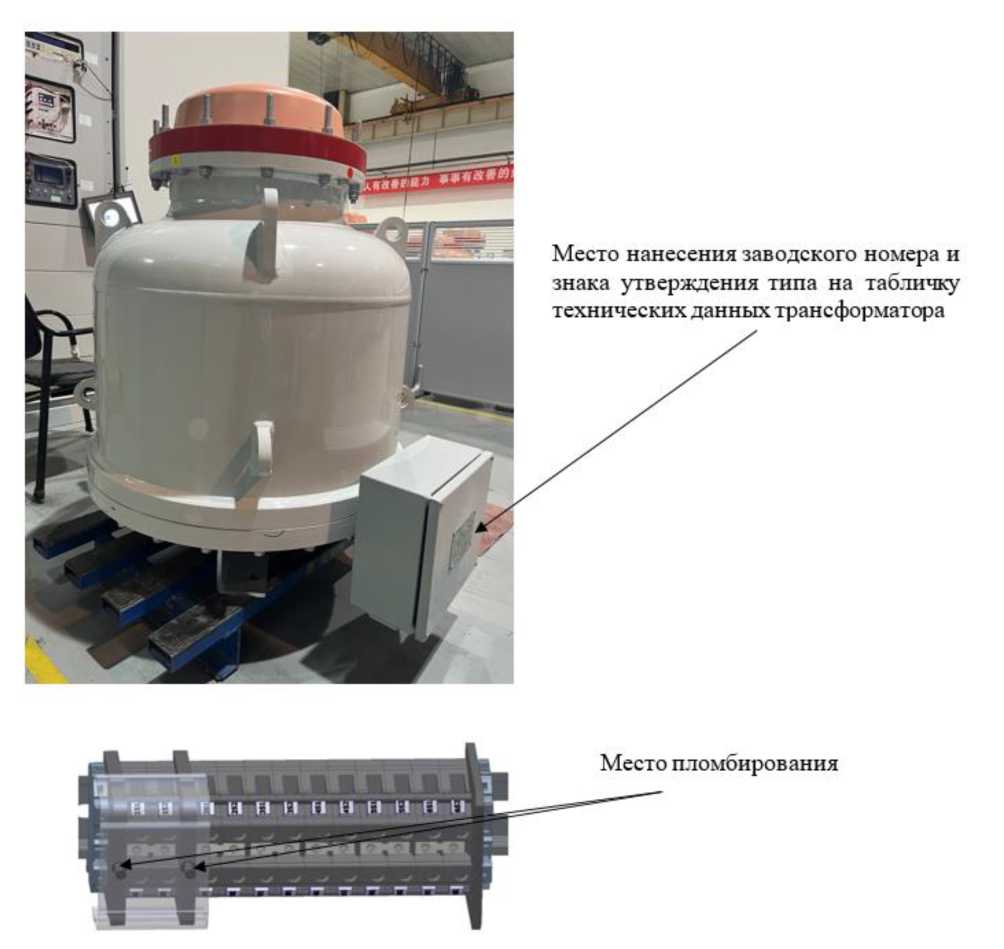

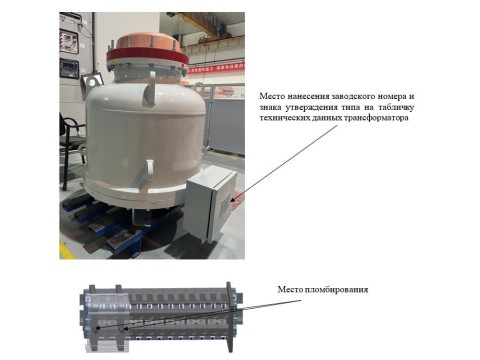

Место нанесения заводского номера и знака утверждения типа на табличку технических данных трансформатора
Место пломбирования
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера, знака утверждения типа и место пломбирования
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
110/^3 |
|
Наибольшее рабочее напряжение, кВ |
126/^3 |
|
Номинальные напряжения основных вторичных обмоток, В |
100/^3, 110/Д 120/\3 |
|
Номинальные напряжения дополнительных вторичных обмоток, В |
100, 100/Д 100/3 |
|
Классы точности вторичных обмоток по ГОСТ IEC 61689-3-2012 |
0,2; 0,5; 1,0; 3,0 |
|
Класс точности дополнительной вторичной обмотки по ГОСТ IEC 61689-3-2012 |
3Р; 6Р |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Номинальные мощности основных вторичных обмоток при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
от 1 до 200 |
|
Номинальные мощности дополнительных вторичных обмоток при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
от 1 до 300 |
|
Номинальная частота напряжения сети, Гц |
50 |
|
Номинальный коэффициент напряжения (30 с) |
1,5 |
|
Предельная мощность, В^А |
2000 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
700 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
900x1100x1150 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -25 до +40 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
4х105 |
|
Средняя наработка на отказ, ч, не менее |
30 |
Знак утверждения типа
наносится на табличку технических данных методом гравировки и на титульный паспорта типографским способом.
Комплектность
Комплектность СИ приведена в таблице 4.
Таблица 4 - Комплектность СИ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор напряжения |
JSQX-110 |
1 |
|
Паспорт |
- |
1 |
|
Протокол приемо-сдаточных испытаний |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения об изделии» паспорта.
Нормативные документы
ГОСТ IEC 61689-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 07 августа 2023 года № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Трансформаторы напряжения JSQX-110. Стандарт предприятия.
