Трансформаторы тока LMZH
| Номер в ГРСИ РФ: | 98922-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Xi'an XD Electrical Measurement and Control Technology Co., Ltd., КИТАЙ |
Трансформаторы тока LMZH (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98922-26 | |||||||||
| Действует | по 15.07.2031 | |||||||||
| Наименование | Трансформаторы тока | |||||||||
| Модель | LMZH | |||||||||
| Модификации |
LMZH-126 LMZH-252 |
|||||||||
| Приказы |
№1390 от
15.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 747394b8-ad88-afc5-5140-6acc9e3aa6be | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Xi'an XD Electrical Measurement and Control Technology Co., Ltd., КИТАЙ, Xi'an Economic and Technological Development Zone No. 95 Fengcheng 12th Rd
Поверка
| Методика поверки / информация о поверке |
РТ-МП-489-201/1-2026 ГСИ. Трансформаторы тока LMZH. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98922-26: Описание типа
2026-98922-26.pdf
|
Скачать | 126.2 КБ | |
|
98922-26: Методика поверки
РТ-МП-489-201/1-2026
2026-mp98922-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Трансформаторы тока LMZH (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы сконструированы специально для установки в корпусе КРУЭ, заполненном элегазом, и не являются обособленным конструктивным узлом. При этом токопровод КРУЭ выполняет роль первичной обмотки. Вторичные обмотки размещаются на тороидальных сердечниках, насаживаемых на цилиндрические основания и размещаются внутри объема, заполненного элегазом. Трансформаторы могут иметь от 1 до 8 вторичных обмоток (измерительных и/или защитных) на одном цилиндрическом основании. Выводы вторичных обмоток подключены к клеммному ряду в распределительной контактной коробке, размещенной на корпусе КРУЭ, с возможностью пломбирования от несанкционированного доступа. Контроль давления элегаза в корпусе осуществляется манометром индикаторного типа.
Трансформаторы выпускаются в двух модификациях: LMZH-126 (трехфазные) и LMZH-252 (однофазные), которые отличаются первичным напряжением и габаритными размерами.
Нанесение знака поверки на трансформаторы не предусмотрено.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных методом гравировки.

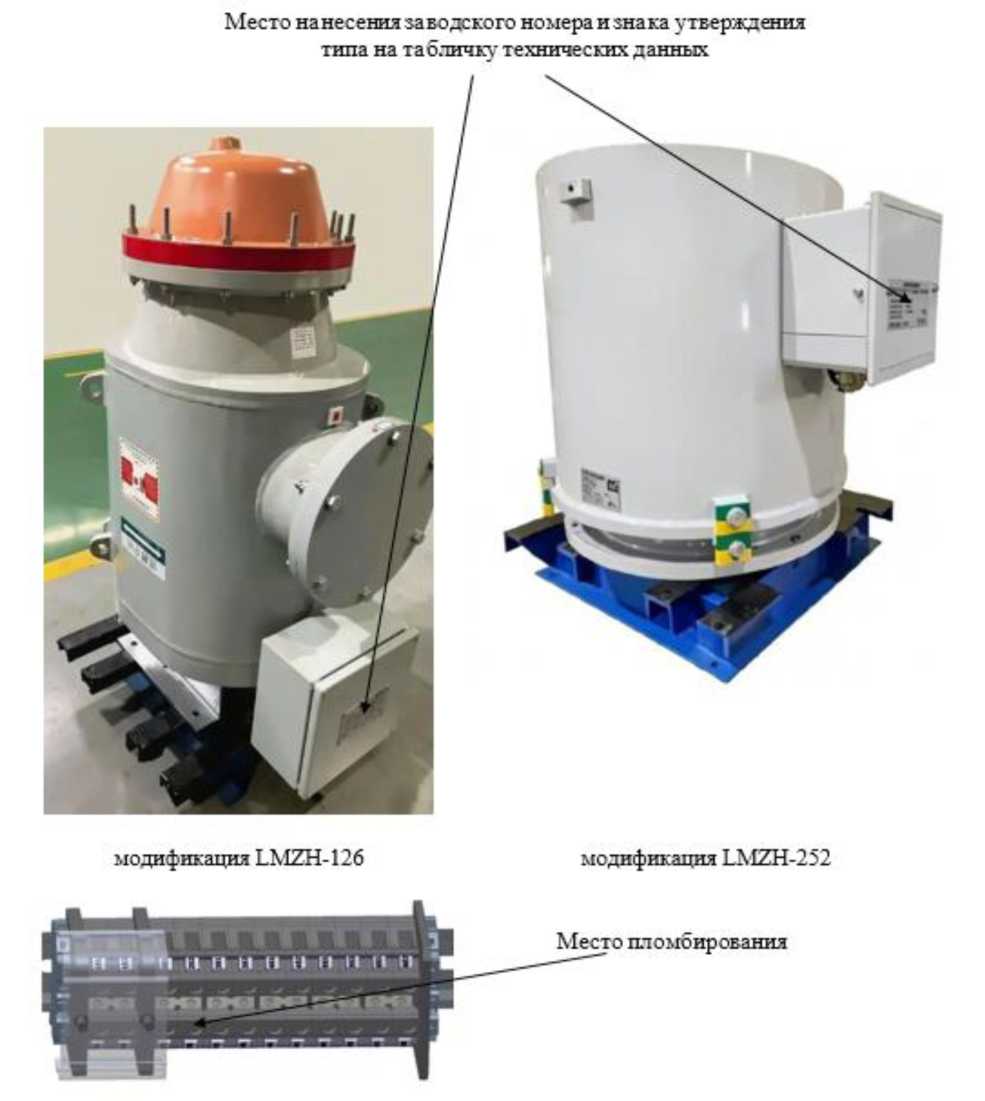

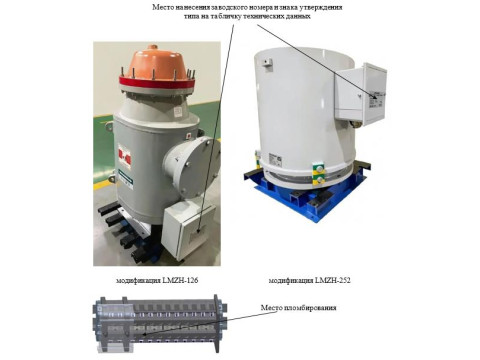

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место пломбирования
Место нанесения заводского номера и знака утверждения типа на табличку технических данных
модификация LMZH-252
модификация LMZH-126
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера, знака утверждения типа и место пломбирования
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
LMZH-126 |
LMZH-252 | |
|
Номинальное напряжение, кВ |
110 |
220 |
|
Наибольшее рабочее напряжение, кВ |
126 |
252 |
|
Номинальная частота переменного тока, Гц |
50 | |
|
Номинальный первичный ток, А |
от 100 до 4000 | |
|
Номинальный вторичный ток, А |
1; 5 | |
|
Классы точности вторичных обмоток по ГОСТ Р МЭК 61869-2-2015: - для измерений и учета - для защиты |
0,2S; 0,5S; 0,2; 0,5; 1; 3 5P, 10P | |
|
Класс точности вторичных обмоток для защиты по ГОСТ Р МЭК 61869-2-2015 |
5PR; 10PR | |
|
Номинальная вторичная нагрузка S2hom с коэффициентом мощности cos ф2 = 0,8, В^А |
от 3 до 100 включ. | |
|
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 1,0, В^А |
от 1 до 5 включ. | |
|
Номинальная предельная кратность, Кном |
от 10 до 60 | |
|
Номинальный коэффициент безопасности, Кб.ном |
от 5 до 20 | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
LMZH-126 |
LMZH-252 | |
|
Масса, кг, не более |
350 |
400 |
|
Габаритные размеры (длина*ширинахвысота), мм, не более |
800x900x1400 |
600x700x700 |
|
Условия эксплуатации: - температура окружающей среды, оС |
от -40 до +40 | |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
4x105 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на табличку технических данных методом гравировки и на титульный паспорта типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 4.
аблица 4- Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
LMZH |
1 |
|
Паспорт |
- |
1 |
|
Протокол приемо-сдаточных испытаний |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения об изделии» паспорта.
Нормативные документы
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Трансформаторы тока LMZH. Стандарт предприятия.
