Анализаторы сигналов N9020B (далее - анализаторы) предназначены для измерений частоты и уровня мощности радиотехнических сигналов, а также параметров их спектра.

Информация по Госреестру

Основные данные
Номер по Госреестру 98924-26
Наименование Анализаторы сигналов
Модель N9020B
Приказы
1390 от 15.07.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Единичное
Идентификатор записи ФИФ ОЕИ fda6e3de-1682-e781-ce86-dae86ceb53e3
Испытания
Дата Модель Заводской номер
27.05.2026 300529
27.05.2026 300530
27.05.2026 300531
Производитель / Заявитель

Производственная компания: Keysight Technologies Malaysia Sdn. Bhd, МАЛАЙЗИЯ, Bayan Lepas Free Industrial Zone, PG 11900, Bayan Lepas, Penang; Keysight Technologies Inc., СОЕДИНЕННЫЕ ШТАТЫ, 1400 Fountaingrove Parkway Santa Rosa CA

Поверка

Методика поверки / информация о поверке
РТ-МП-167-441-2026 ГСИ. Анализаторы сигналов N9020B. Методика поверки (с 15.07.2026)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Анализаторы сигналов N9020B поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

98924-26: Описание типа
2026-98924-26.pdf
Скачать 162.3 КБ
98924-26: Методика поверки РТ-МП-167-441-2026
2026-mp98924-26.pdf
Скачать 3.2 MБ

Описание типа

Назначение

Анализаторы сигналов N9020B (далее - анализаторы) предназначены для измерений частоты и уровня мощности радиотехнических сигналов, а также параметров их спектра.

Описание

Конструктивно анализаторы выполнены в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.

Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализаторы представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты.

Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: GPIB, USB, LBN.

К средствам измерений данного типа относятся анализаторы с серийными номерами 300529, 300530, 300531.

Анализаторы имеют набор установленных опций согласно таблице 1.

Таблица 1 - Обозначение опций и их функциональное значение

Обозначение

Функциональное назначение

526

Частотный диапазон от 10 Гц до 26,5 ГГц

B40

Полоса анализа 40 МГц

MPB

Обход микроволнового преселектора

N90EMFP2B

Ускоренное измерение коэффициента мощности соседнего канала

Конструкция анализаторов обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование производится методом нанесения наклеек с маркировкой производителя на головки винтов под внешним кожухом корпуса анализатора.

Серийный номер в формате шестизначного цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, напечатанный типографским способом, нанесен методом наклейки на верхнюю панель анализатора.

Нанесение знака поверки на средства измерений не предусмотрено.

Общий вид анализатора приведен на рисунках 1, 2.

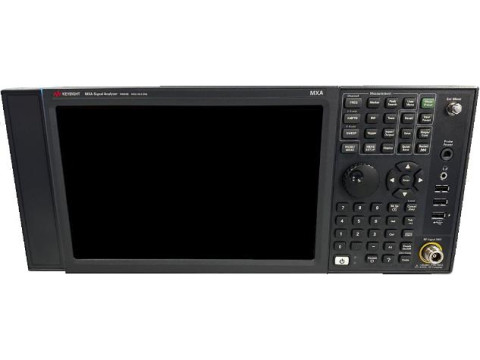

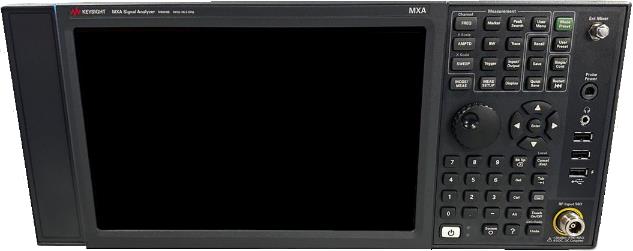

Рисунок 1 - Вид передней панели анализатора

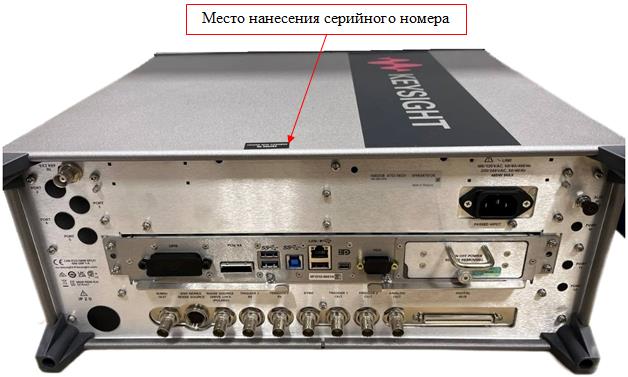

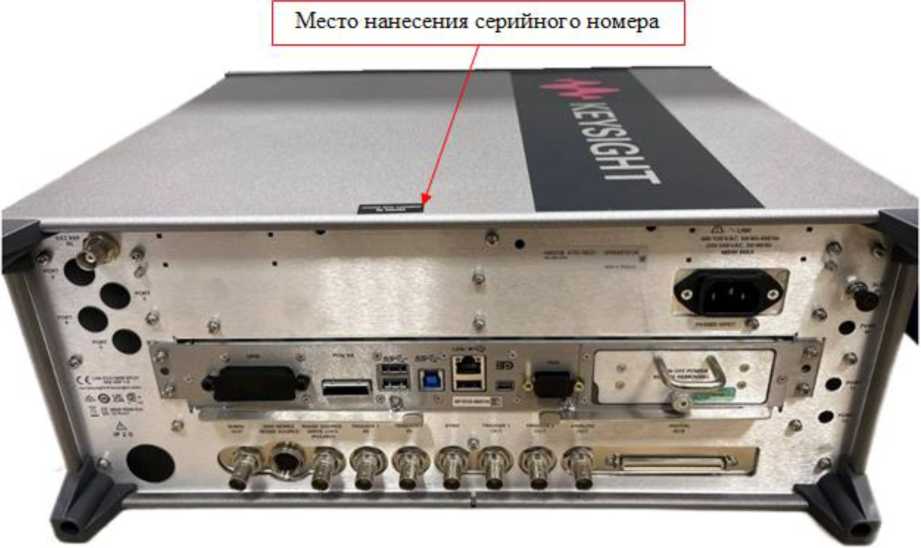

Рисунок 2 - Вид задней панели корпуса анализатора

Программное обеспечение

Метрологически значимая часть программного обеспечения анализаторов представляет собой специализированное программное обеспечение «Keysight MXA Signal Analyzer» (далее - ПО) для визуального отображения и измерений параметров спектра сигналов. Метрологически значимая часть ПО анализаторов и измеренные данные не требуют защиты от преднамеренных и непреднамеренных изменений.

ПО не оказывает влияния на метрологические характеристики анализаторов.

Уровень защиты ПО «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные ПО указаны в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Keysight MXA Signal Analyzer

Номер версии (идентификационный номер) ПО, не ниже

А.37.02

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон частот, Гц

от 10 до 26,5409

Пределы допускаемой относительной погрешности установки частоты опорного генератора

±(T-10-6 + 3,4-10-6)1)

Пределы допускаемой абсолютной погрешности измерений частоты маркером, Гц

±(F-10-6 + 0,0025 • ПО + + 0,05 • ПЧ + 2 +

+ 0,5 • ПО/(КТ-1))2)

Пределы допускаемой абсолютной погрешности измерений частоты в режиме частотомера, Гц

±(F-(T-10-6 + 3,4M0-6)+0,1)

Диапазон ослаблений входного аттенюатора, дБ с шагом 2 дБ

от 0 до 70

Средний уровень собственных шумов3), дБ (мВт/Гц)4) от 1 до 10 МГц включ.

св. 10 МГц до 2,1 ГГц включ.

св. 2,1 до 8,4 ГГц включ.

св. 8,4 до 13,6 ГГц включ.

св. 13,6 до 17,1 ГГц включ.

св. 17,1 до 20 ГГц включ.

св. 20 до 26,5 ГГц

-150

-151

-149

-148

-144

-143

-136

Неравномерность амплитудно-частотной характеристики (А)5), дБ, в диапазонах частот, не более от 2-10-8 до 1 • 10-2 ГГц включ.

св. 1 • 10-2 до 3,6 ГГц включ.

св. 3,6 до 8,4 ГГц включ.

св. 8,4 до 13,6 ГГц включ.

св. 13,6 до 22 ГГц включ.

св. 22 до 26,5 ГГц

±0,6 ±0,45 ±1,5 ±2,0 ±2,0 ±2,5

Пределы допускаемой абсолютной погрешности измерений мощности, дБ

на опорной частоте 50 МГц

в частотном диапазоне, кроме значения опорной частоты 50 МГц

±0,33

±(0,33 + А)

Пределы допускаемой абсолютной погрешности при измерении мощности из-за переключения полос пропускания, относительно 30 кГц, дБ

от 1 до 1,5-106 Гц включ.

от 1,6-106 до 3-106 Гц включ.

4-106; 5-106; 6-106; 8-106 Гц

±0,05 ±0,1 ±1

Продолжение таблицы 3

1

2

Неравномерность шкалы дисплея при значениях входного сигнала смесителя во всем частотном диапазоне, дБ, не более: от минус 10 до минус 80 дБ (1 мВт)6)

±0,10

Спектральная плотность фазового шума относительно мощности несущей частоты 1 ГГц, при отстройке, дБ относительно мощности несущей в полосе пропускания 1 Гц, не более 100 Гц 10 кГц 100 кГц 1 МГц

-91

-113

-116

-135

Относительный уровень помех, обусловленных гармоническими искажениями7), дБ относительно мощности несущей, не менее от 1,0-10’2 до 1,0 ГГц включ.

св. 1,0 до 1,8 ГГц включ.

св. 1,8 до 6,5 ГГц включ.

св. 6,5 до 11,0 ГГц включ.

св. 11,0 до 13,25 ГГц включ.

60

56

80

70

65

Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка8), дБ относительно мощности несущей, не менее от 1,0-10’8 до 0,1 ГГц включ.

св. 0,1 до 0,4 ГГц включ.

св. 0,4 до 3,6 ГГц включ.

св. 3,6 до 26,5 ГГц

84

90

92

90

1) где Т - период времени от момента калибровки (лет);

2) где F - значение частоты измеряемого сигнала, Гц; ПО - полоса обзора, Гц; ПЧ -полоса пропускания фильтра ПЧ, Гц; КТ - количество точек ПО;

3) нормирован в форме спектральной плотности в полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ, температуре окружающего воздуха от плюс 20 °С до плюс 30 °С;

4) дБ относительно 1 мВт в полосе пропускания 1 Гц;

5) измерения проводятся относительно опорной частоты 50 МГц при настроенном преселекторе;

6) дБ относительно 1 мВт;

7) при уровне входного сигнала минус 15 дБ (1 мВт);

8) при двух тонах минус 5 дБ (1 мВт) и разнесением тонов 1 МГц, максимальный уровень смесителя минус 10 дБ (1 мВт).

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В - частота, Гц

от 198 до 242

50

Габаритные размеры (ширинахдлинах высота), мм, не более

426x368x177

Масса, кг, не более

18

Условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность воздуха, %

от +20 до +30 от 30 до 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор сигналов

N9020B

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в разделах 1 - 12 руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц».
