Приборы весоизмерительные AI-VEG-60C
| Номер в ГРСИ РФ: | 98950-26 |
|---|---|
| Производитель / заявитель: | «Wuxi Shenke Automation Engineering Co., Ltd.», КИТАЙ |
Приборы весоизмерительные AI-VEG-60C (далее - приборы) предназначены для аналого-цифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и представления результатов измерения в единицах массы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98950-26 | ||||||
| Действует | по 15.07.2031 | ||||||
| Наименование | Приборы весоизмерительные | ||||||
| Модель | AI-VEG-60C | ||||||
| Приказы |
№1368 от
15.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 03cebe97-a4ba-b521-c503-9a986724abf9 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«Wuxi Shenke Automation Engineering Co., Ltd.», КИТАЙ, No. 90-1, Nankai Road, Xinwu District, Wuxi City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП-718-2025 ГСИ. Приборы весоизмерительные AI-VEG-60C. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98950-26: Описание типа
2026-98950-26.pdf
|
Скачать | 189.2 КБ | |
|
98950-26: Методика поверки
МП-718-2025
2026-mp98950-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Приборы весоизмерительные AI-VEG-60C (далее - приборы) предназначены для аналого-цифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и представления результатов измерения в единицах массы.
Описание
Принцип действия приборов основан на измерении аналогового электрического сигнала от весоизмерительных тензорезисторных датчиков с последующим преобразованием в цифровой код и выводе измерительной информации на встроенном дисплее и передачи этой информации в цифровом виде на внешние периферийные устройства.
Приборы представляют собой электронные устройства, состоящие из стабилизированного источника питания датчиков, аналого-цифрового преобразователя, процессора обработки данных, дисплея, клавиатуры управления и интерфейсов связи. Приборы весоизмерительные согласно ГОСТ OIML R 76-1-2011 являются модулями весов и весоизмерительных устройств и относятся к индикаторам (п.п. Т.2.2.2).
Корпус приборов выполнен из окрашенной стали с отрывающейся дверцей. На передней панели располагается пленочная клавиатура, с помощью которой можно переключать отображаемую на дисплее информацию и производить изменение настроечных параметров.
Передача данных на периферийные устройства осуществляется по различным интерфейсам: RS-232/RS-485/Ethernet.
Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- определение стабильного равновесия (4.4.2);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство выборки массы тары (Т.2.7.4);
- выбор различных единиц измерения массы (2.1);
- дискретное и непрерывное суммирование;
- управление дискретными входами и выходами;
- непрерывное суммирование и управление дискретными входами и выходами;

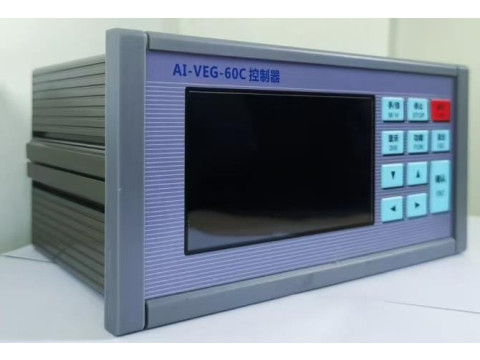

Общий вид прибора представлен на рисунке 1.
Рисунок 1 - Общий вид прибора
Заводской номер в виде букв латинского алфавита и арабских цифр, наносится фотохимическим способом на маркировочную табличку, расположенную на корпусе.
Обозначения места нанесения заводского номера представлено на рисунке 2.

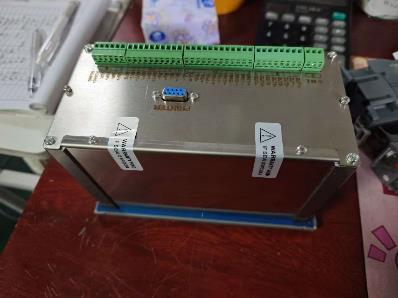

Защита от несанкционированного доступа осуществляется путем нанесения пломбы-наклейки на верхнюю и нижнюю поверхность корпуса прибора. При отклеивании разрушается изображение, нанесенное на наклейку. Отсутствие самой наклейки или разрушенное изображение надписей на наклейке свидетельствует об имевших место несанкционированных действиях. Юстировка приборов осуществляется центрами технического обслуживания и производится на месте эксплуатации.

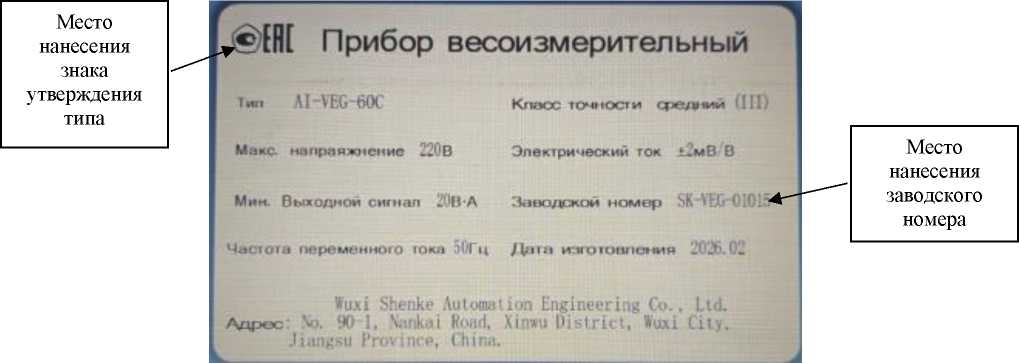

Рисунок 2 - Маркировочная табличка с местом нанесения заводского номера

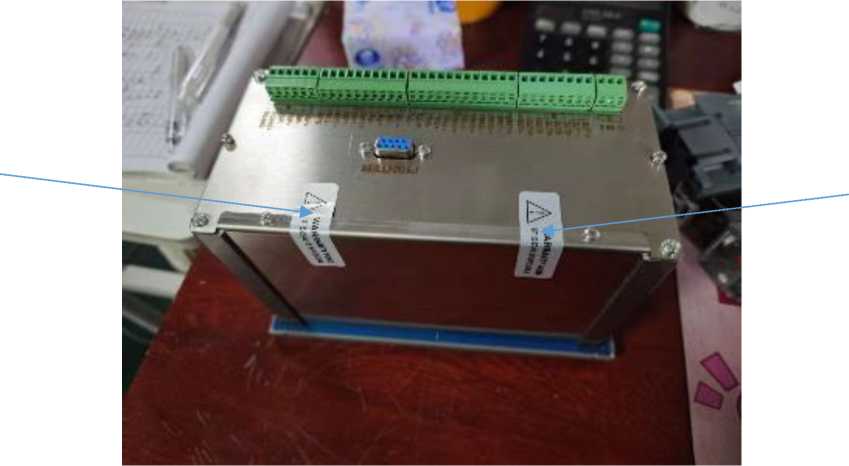

Рисунок 3 - Схема защиты приборов от несанкционированного доступа, место нанесения пломбы-наклейки
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным используется в стационарной (закрепленной) аппаратной части с определенными программными средствами, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным обеспечением» в части устройств со встроенным ПО.
ПО разделено на метрологическии значимую и метрологически незначимую части. Идентификационные данные метрологически значимой части ПО отображаются на дисплее при включении.
Изменение ПО через интерфейс пользователя невозможно.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Shenke Weighing Control 001 System Software |
|
Номер версии (идентификационный номер) ПО |
TFT_V6.x1) |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
|
1) где х - принимает значение от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
средний (III) |
|
Значение доли предела допускаемой погрешности (pi) |
0,5 |
|
Максимальное число поверочных интервалов (п) |
6000 |
|
Пределы допускаемой погрешности при поверке (mpe) значений нагрузки m, выраженной в поверочных интервалах е: от 0 до 500 е включ. св. 500 е до 2000 е включ. св. 2000 е до 6000 е включ. |
±0,25 е ±0,5 е ±0,75 е |
|
Напряжение питания весоизмерительного датчика (Uexc), В |
5 |
|
Минимальное входное напряжение, приходящееся на один поверочный интервал (Д Umin), мкВ |
10 |
|
Минимальное напряжение в диапазоне измерений (UMRmin), мВ |
0 |
|
Максимальное напряжение в диапазоне измерений (UMRmax), мВ |
10 |
|
Диапазон измерения входного сигнала, мВ/В |
±2 |
|
Минимальное полное сопротивление весоизмерительных датчиков (R Lmin), Ом |
350 |
|
Максимальное полное сопротивление весоизмерительных датчиков (R Lmax), Ом |
400 |
|
Максимальное количество измерительных каналов для весоизмерительных датчиков |
4 |
|
Кабельное соединение с датчиком, количество проводов |
4 или 6 |
|
Максимальное значение отношения длины кабеля к поперечному сечению, (L/A) max, м/мм2 |
66,67 |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания от сети переменного тока: | |
|
- напряжение сети питания постоянного тока, В |
220±10 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
20 |
|
Габаритный размеры, мм, не болееб | |
|
- ширина; |
200 |
|
- высота; |
130 |
|
- глубина |
100 |
|
Масса, кг, не более: |
1,2 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 0 до 40 |
|
- относительная влажность, %, не более |
до 90 |
|
- атмосферное давление, кПа |
от 86 до 108 |
Таблица 4 - Показатели надежности
|
Средняя наработка на отказ, ч |
50000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на маркировочную наклейку на прибор и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор весоизмерительный AI-VEG-60C |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.6 «Настройка» руководства по эксплуатации.
Нормативные документы
Стандарт предприятия Wuxi Shenke Automation Engineering Co., Ltd., Китай.
