Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-50.0 К112
| Номер в ГРСИ РФ: | 98952-26 |
|---|---|
| Производитель / заявитель: | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург |
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-50.0 К112 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенных устройств и систем.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98952-26 | ||||||
| Наименование | Комплекс автоматизированный измерительно-вычислительный | ||||||
| Модель | ТМСА 1.0-50.0 К112 | ||||||
| Приказы |
№1368 от
15.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2a86435f-2ec8-fedc-cfba-6c0662b8bc2e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПП «ТРИМ СШП Измерительные системы», РОССИЯ, 195197, г. Санкт-Петербург, Кондратьевский пр., д.40, корп. 14, лит. А, пом.10Н
Поверка
| Методика поверки / информация о поверке |
МП 134-25-08 ГСИ. Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-50.0 К112. Методика поверки
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98952-26: Описание типа
2026-98952-26.pdf
|
Скачать | 590.3 КБ | |
|
98952-26: Методика поверки
МП 134-25-08
2026-mp98952-26.pdf
|
Скачать | 3.4 MБ |
Описание типа
Назначение
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-50.0 К112 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенных устройств и систем.
Описание
Принцип действия комплекса основан на измерении зависимостей коэффициента передачи от частоты и углов ориентации испытываемой антенны. Радиоколлиматор в ограниченной зоне обеспечивает условия распространения электромагнитного поля, соответствующие расположению испытываемой антенны в «дальней зоне». Зеркало радиоколлиматора (рефлектор) представляет собой вырезку параболоида, которая, совместно с установленным в её фокусе облучателем радиоколлиматора, создаёт в рабочей зоне электромагнитное поле с равномерными амплитудным и фазовым распределениями. По периметру рефлектора установлены отражатели зубчатой формы для уменьшения дифракции на его краях. Рабочая зона представляет собой цилиндр, образующая которого перпендикулярна фокальной плоскости зеркала радиоколлиматора и совпадает с плоскостью фазового фронта создаваемого электромагнитного поля. Испытываемая антенна устанавливается в рабочей зоне на многоосевой позиционер (далее - ОПУ) и подключается к измерительному порту векторного анализатора цепей, другой порт которого подключён к входу облучателя радиоколлиматора. Радиоколлиматор, являющийся электродинамически взаимной системой, обеспечивает измерения радиотехнических характеристик остронаправленных антенн в режимах излучения и приёма.
Функционально и конструктивно комплекс состоит из следующих элементов:
- безэховой экранированной камеры, покрытой радиопоглощающим материалом и предназначенной для поглощения электромагнитных волн для имитации условия свободного пространства;
- коллиматора (зеркала радиоколлиматора) с пьедесталом, предназначенного для создания равномерных амплитудного и фазового распределений электромагнитного поля в рабочей зоне комплекса;
- позиционера облучателей (далее - позиционер) для автоматического изменения поляризации облучателя;
- комплекта облучателей для облучения зеркала радиоколлиматора, состоящего из однополяризационного облучателя FD-07-1, однополяризационного облучателя FD-1-1,
однополяризационного облучателя FD-1-2, однополяризационного облучателя FD-2-3,
однополяризационного облучателя FD-3-5, однополяризационного облучателя FD-5-8,
однополяризационного облучателя FD-8-12, однополяризационного облучателя FD-12-18, однополяризационного облучателя FD-18-26, двухполяризационного облучателя FD-26-40, однополяризационного облучателя FD-40-60;
- многоосевого позиционера, состоящего из напольного слайдера, азимутального позиционера, продольного слайдера, угломестного позиционера, башни позиционера крена, проставки и позиционера крена;
- блока управления;
- пульта дистанционного управления блока управления;
- контроллера перемещения ТММС 4102;
- проводного пульта дистанционного управления контролера перемещения ТММС 4102;
- системного контролера TMSC;
- комплекта антенн, используемых при проведении измерений коэффициента усиления в качестве эталонных, в диапазоне частот от 1 до 50 ГГц, состоящего из эталонной антенны ТМА 1.0-6.0 Э, эталонной антенны ТМА 6.0-18.0 Э, эталонной антенны ТМА 18.0-50.0 Э;
- комплекта контрольно-измерительного оборудования для проведения измерений электрических параметров антенн в поле дальней зоны состоящего из анализатора цепей векторного С4420, двух одноканальных приёмо-передающих СВЧ блоков, расположенных в радиогерметичном блоке, измерителя мощности NRP50SN, блока СВЧ коммутации;
- блока разделения сигналов TMSU-0118-2;
- аттенюатора коаксиального RFH1850NA200-D для измерений в диапазоне частот от 1 до 18 ГГц;
- аттенюатора коаксиального RFH504024A20 для измерений в диапазоне частот от 18 до 50 ГГц;
- комплекта СВЧ кабельных сборок;
- комплекта СВЧ аттенюаторов и переходов;
- блока СВЧ переключателя SP4T для измеряемой антенны;
- блока СВЧ переключателя SPDT облучателя;
- комплекта кабелей управления и питания;
- источника бесперебойного питания.
- комплекта персонального компьютера (далее - ПК) для сбора и обработки результатов измерений с программным обеспечением (далее - ПО).
Заводской № 112, идентифицирующий данный комплекс, указывается на самоклеящейся этикетке, размещённой на лицевой панели контроллера в формате цифрового обозначения.
Внешний вид составных частей комплекса приведен на рисунках 1 -17. Места размещения знака утверждения типа, заводского номера и знака поверки приведены на рисунке 18. Схема пломбировки от несанкционированного доступа приведена на рисунке 19.

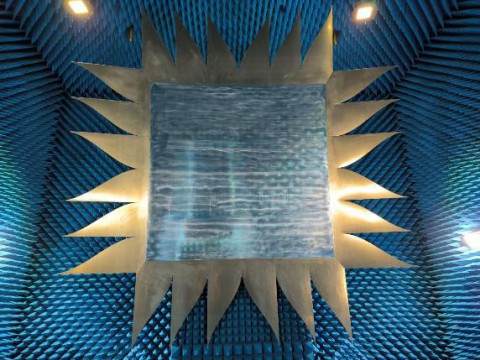

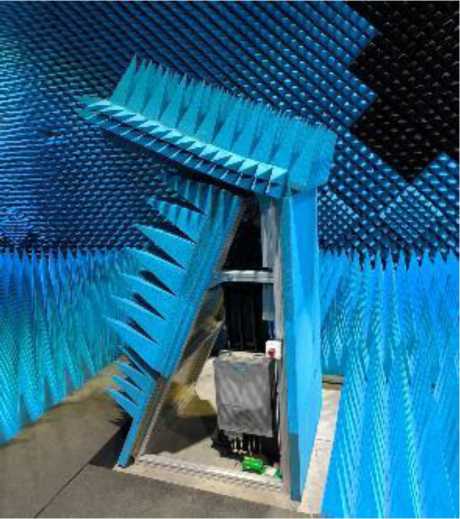

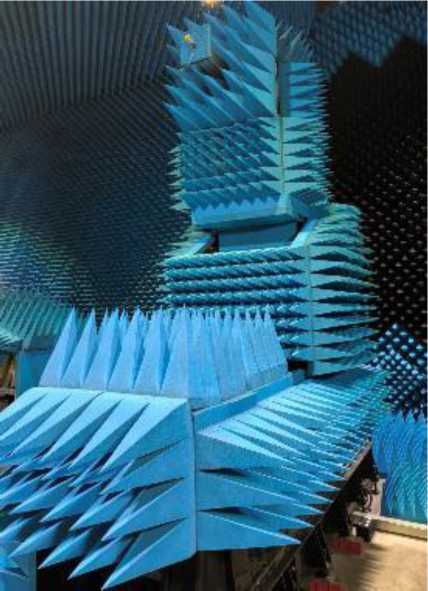

Рисунок 1 - Внешний вид зеркала (рефлектора) радиоколлиматора
Рисунок 2 - Внешний вид опорно-поворотного устройства для позиционирования облучателей

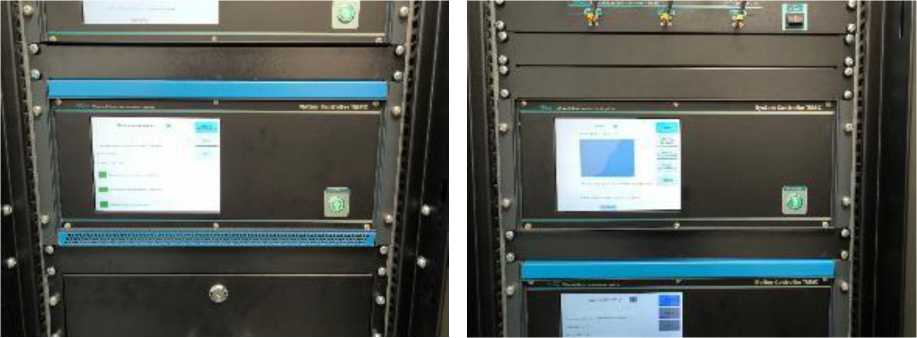

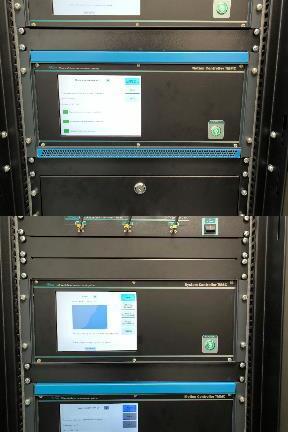

Рисунок 3 - Общий вид контроллера перемещения TMMC 4102 (слева) и системного контроллера TMSC (справа)

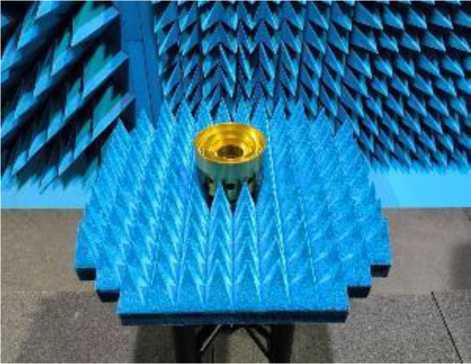

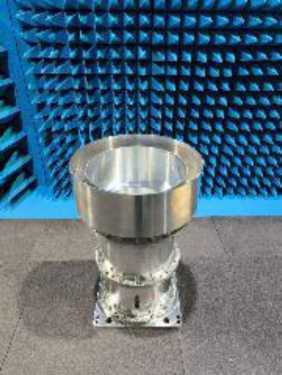

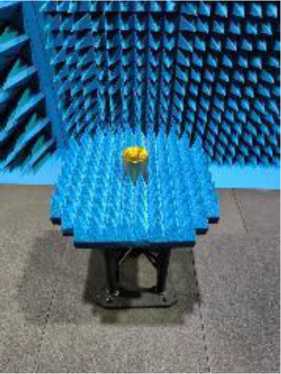

Рисунок 4 - Внешний вид однополяризационного облучателя FD-07-1

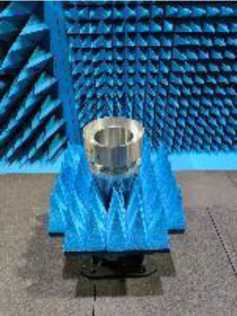

Рисунок 5 - Внешний вид однополяризационного облучателя FD-1-1
Рисунок 6 - Внешний вид однополяризационного облучателя FD-1-2

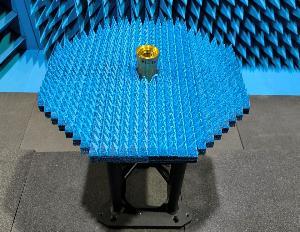

Рисунок 7 - Внешний вид однополяризационного облучателя FD-2-3

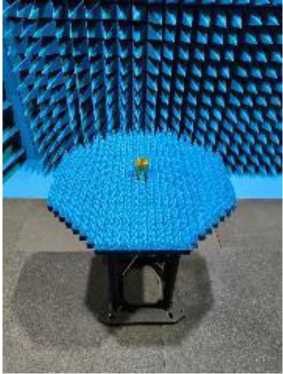

Рисунок 8 - Внешний вид

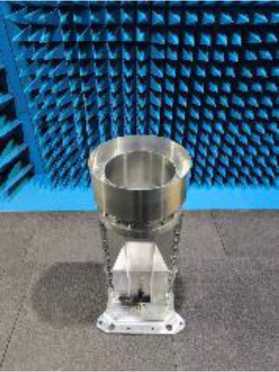

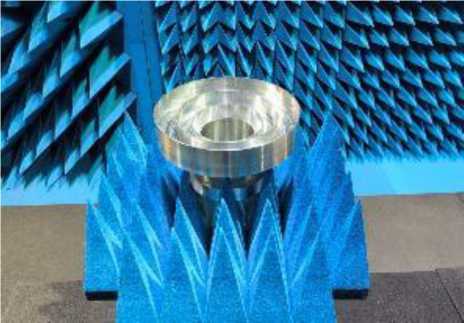

Рисунок 9 - Внешний вид однополяризационного облучателя FD-5-8
однополяризационного облучателя FD-3-5
Рисунок 10 - Внешний вид однополяризационного облучателя FD-8-12

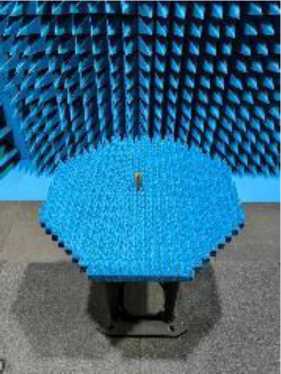

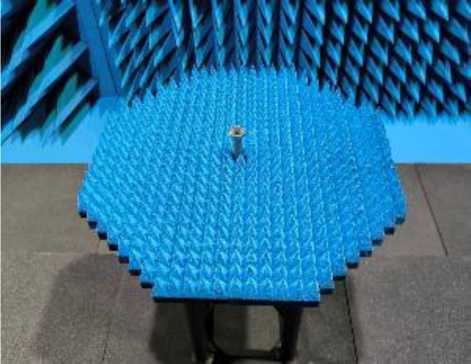

Рисунок 11 - Внешний вид однополяризационного облучателя FD-12-18

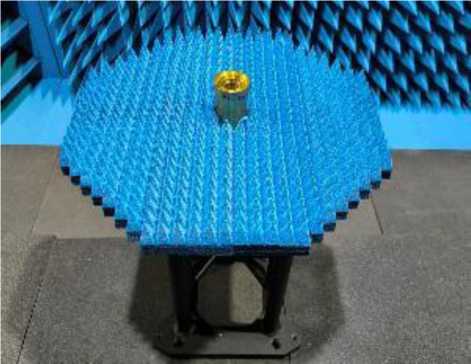

Рисунок 12 - Внешний вид однополяризационного облучателя FD-18-26
Рисунок 13 - Внешний вид двухполяризационного облучателя FD-26-40
Рисунок 14 - Внешний вид однополяризационного облучателя FD-40-60

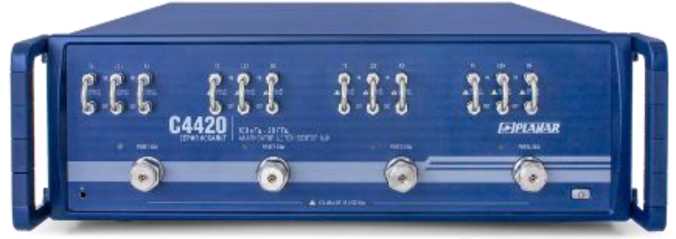

Рисунок 15 - Внешний вида анализатора цепей векторного С4420
Рисунок 16 - Общий вид ОПУ
Анализатор цепей векторный C4420
Системный контроллер TMSC
Контроллер перемещения
ТММС 4102

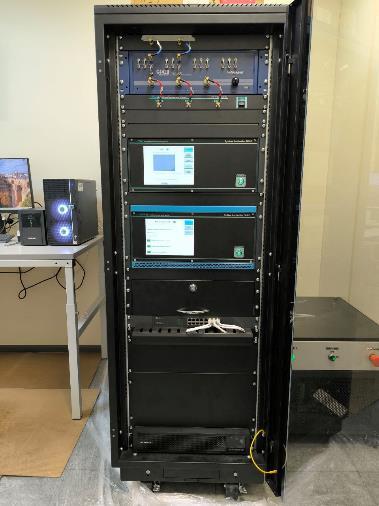

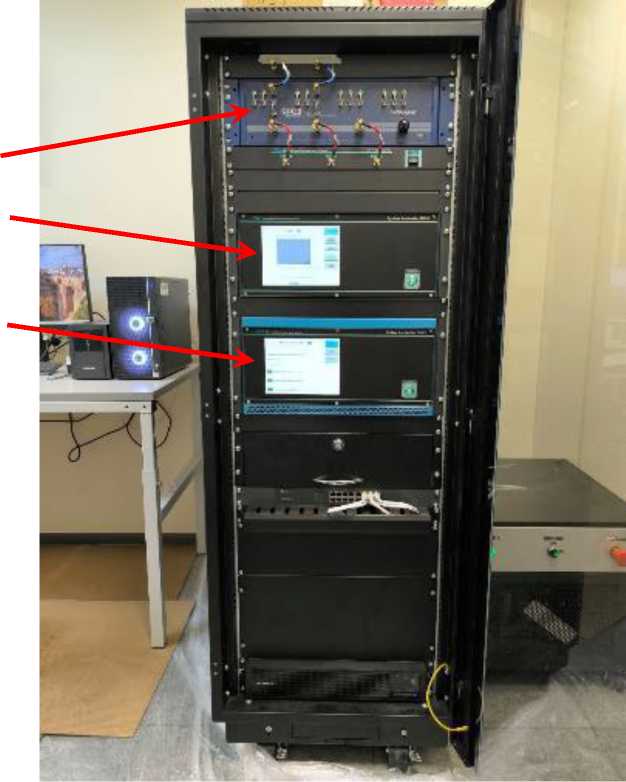

Рисунок 17 - Размещение оборудования в приборной стойке

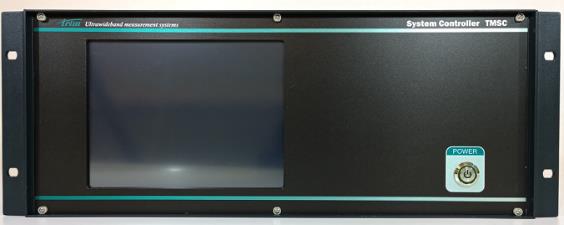

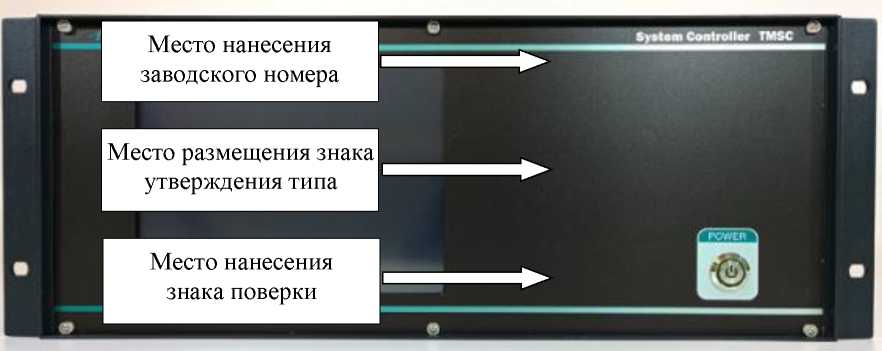

Рисунок 18 - Общий вид системного контроллера TMSC с указанием места размещения знака утверждения типа, знака поверки, заводского номера
Место для пломбировки от несанкционированного доступа

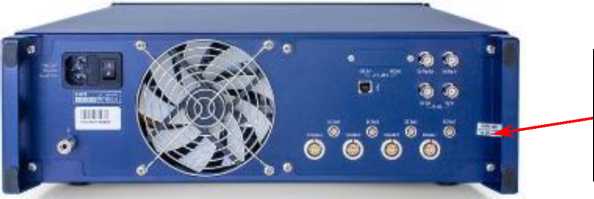

Рисунок 19 - Задняя панель ВАЦ с указанием мест пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее -ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик антенных устройств и систем;
- представление результатов измерений радиотехнических характеристик антенных устройств и систем в виде соответствующих графиков и диаграмм;
- хранение и каталогизация результатов измерений радиотехнических характеристик антенных устройств и систем.
П О комплекса работает под управлением операционной системы Windows 10.
Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «MeasurementCenter» и «ProViLab».
Специализированное ПО «MeasurementCenter» предназначено для автоматизации работы комплекса, ручного управления положением осей вращения и перемещения, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерения.
Специализированное ПО «ProViLab» предназначено для обработки результатов измерений, их визуализации, каталогизации и хранения.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Measurementcenter |
ProViLab.exe |
|
Номер версии (идентификационный номер) ПО |
- |
1.0.4 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц |
от 1,0 до 50,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||
|
Диапазоны рабочих частот облучателей, ГГц: - однополяризационный облучатель FD-07-1 - однополяризационный облучатель FD-1-1 - однополяризационный облучатель FD-1-2 - однополяризационный облучатель FD-2-3 - однополяризационный облучатель FD-3-5 - однополяризационный облучатель FD-5-8 - однополяризационный облучатель FD-8-12 - однополяризационный облучатель FD-12-18 - однополяризационный облучатель FD-18-26 - двухполяризационный облучатель FD-26-40 - однополяризационный облучатель FD-40-60 |
от 1,0 до 1,1 от 1,1 до 1,7 от 1,7 до 2,6 от 2,60 до 3,95 от 3,95 до 5,85 от 5,85 до 8,20 от 8,2 до 12,4 от 12,4 до 18,0 от 18,0 до 26,5 от 26,5 до 40,0 от 40,0 до 50,0 | |||
|
Максимальный размер рабочей зоны (диаметр), м |
1,8 | |||
|
Доверительные границы абсолютной погрешности установки приращения углового положения по осям вращения ОПУ1) при доверительной вероятности 0,95, градус |
±0,017 | |||
|
Неравномерность амплитудного (А) и фазового (Ф) распределений, относительный уровень кроссполяризационной составляющей электромагнитного поля (К) в пределах рабочей зоны, не более2) | ||||
|
Диапазон частот, ГГ ц |
А, дБ |
Ф, градус |
К, дБ | |
|
однополяризационный облучатель FD-07-1 однополяризационный облучатель FD-1-1 однополяризационный облучатель FD-1-2 однополяризационный облучатель FD-2-3 однополяризационный облучатель FD-3-5 однополяризационный облучатель FD-5-8 однополяризационный облучатель FD-8-12 однополяризационный облучатель FD-12-18 однополяризационный облучатель FD-18-26 двухполяризационный облучатель FD-26-40 однополяризационный облучатель FD-40-60 |
3,0 3,5 2,2 2,4 2,6 2,5 2,6 2,2 2,5 3,0 2,2 |
25 25 20 15 20 15 15 20 20 30 30 |
- -21 -24 -24 -25 -26 -25 -26 -26 -25 -24 | |
|
Доверительные границы инструментальной погрешности измерений уровней АДН и ФДН3) при доверительной вероятности 0,95 | ||||
|
Уровень АДН, дБ |
АДН, дБ |
ФДН, градус | ||
|
-5 |
±0,10 |
±0,7 | ||
|
-10 |
±0,15 |
±1,0 | ||
|
-15 |
±0,20 |
±1,4 | ||
|
-20 |
±0,25 |
±1,7 | ||
|
-25 |
±0,30 |
±2,1 | ||
|
-30 |
±0,35 |
±2,4 | ||
Продолжение таблицы 2
|
Доверительные границы инструментальной погрешности измерений уровней АДН и ФДН3) при доверительной вероятности 0,95 | ||
|
Уровень АДН, дБ |
АДН, дБ |
ФДН, градус |
|
-35 |
±0,45 |
±3,1 |
|
-40 |
±0,60 |
±4,1 |
|
-45 |
±0,80 |
±5,6 |
|
-50 |
±1,10 |
±7,7 |
|
Доверительные границы погрешности измерений коэс доверительной вероятнос |
)фициента усиления (КУ) антенн4) при ги 0,95, дБ | |
|
для антенн с размерами апертуры от X5) до 900 мм | ||
|
Облучатели FD-07-1, FD-1-1, FD-1-2 |
±1,5 | |
|
Облучатели FD-2-3, FD-3-5, FD-5-8, FD-8-12, FD-12-18, FD-18-26, FD-26-40, FD-40-60 |
±0,6 | |
|
для антенн с размерами апертуры от 900 до 1500 мм | ||
|
Облучатели FD-07-1, FD-1-1, FD-1-2 |
±1,2 | |
|
Облучатели FD-2-3, FD-3-5, FD-5-8, FD-8-12, FD-12-18, FD-18-26, FD-26-40, FD-40-60 |
±0,6 | |
|
для антенн с размерами апертуры от 1500 до 1800 мм | ||
|
Облучатели FD-07-1, FD-1-1, FD-1-2 |
±1,2 | |
|
Облучатели FD-2-3, FD-3-5, FD-5-8, FD-8-12, FD-12-18, FD-18-26, FD-26-40, FD-40-60 |
±0,8 | |
|
Примечания: 1) - при вращении в одном направлении; 2) - при измерениях амплитудного и фазового распределений антенной с коэффициентом усиления не более 8 дБ; 3) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ; 4) - в максимуме АДН, при отличии КУ антенн не более 30 дБ, отношении сигнал/шум не менее 40 дБ, КСВН входа антенн не более 1,5 5) - X=300 мм для облучателей FD-07-1, FD-1-1, FD-1-2, X=200 мм для облучателей FD-2-3, FD-3-5, X=150 мм для облучателя FD-5-8, X=100 мм для облучателей FD-8-12, FD-12-18, FD-18-26, FD-26-40, FD-40-60 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны вращения по осям ОПУ: по оси азимута, градус, не менее по оси элевации (углу места), градус, не менее по оси поляризации, градус, не менее |
±180 от -30 до 90 от -100 до 200 |
|
Длина хода перемещения по оси слайда, мм, не менее |
1000 |
|
Напряжение электропитания от сети переменного тока частотой (50±1) Гц, В |
220±22 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
10000 |
|
Габаритные размеры, м, не более | |
|
длина |
18,0 |
|
ширина |
10,0 |
|
высота |
8,2 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °C |
от +18 до +22 |
|
относительная влажность воздуха при температуре 20 °C, %, | |
|
не более |
70 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на контроллер управления ОПУ в виде наклейки и титульный лист документа
«Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-50.0 К112.
Паспорт» типографским способом.
Комплектность
Таблица 4 - Комплектность комплекса
|
Наименование оборудования |
Обозначение |
Количество |
|
Безэховая экранированная камера |
- |
1 шт. |
|
Коллиматор (зеркало радиоколлиматора) |
- |
1 экз. |
|
Позиционер облучателей для автоматического изменения поляризации облучателя |
- |
1 шт. |
|
Комплект облучателей на диапазон частот от 1 | ||
|
до 50 ГГц: |
- |
1 к-т |
|
однополяризационный облучатель |
FD-07-1 |
1 шт. |
|
однополяризационный облучатель |
FD-1-1 |
1 шт. |
|
однополяризационный облучатель |
FD-1-2 |
1 шт. |
|
однополяризационный облучатель |
FD-2-3 |
1 шт. |
|
однополяризационный облучатель |
FD-3-5 |
1 шт. |
|
однополяризационный облучатель |
FD-5-8 |
1 шт. |
|
однополяризационный облучатель |
FD-8-12 |
1 шт. |
|
однополяризационный облучатель |
FD-12-18 |
1 шт. |
|
однополяризационный облучатель |
FD-18-26 |
1 шт. |
|
двухполяризационный облучатель |
FD-26-40 |
1 шт. |
|
однополяризационный облучатель |
FD-40-60 |
1 шт. |
|
Многоосевой позиционер в составе: |
- |
1 шт. |
|
напольный слайдер |
- |
1 шт. |
|
азимутальный позиционер |
- |
1 шт. |
|
продольный слайдер |
- |
1 шт. |
|
угломестный позиционер |
- |
1 шт. |
|
башня позиционера крена |
- |
1 шт. |
|
проставка |
- |
1 шт. |
Таблица 4 - Комплектность комплекса
|
Наименование оборудования |
Обозначение |
Количество |
|
позиционер крена |
- |
1 шт. |
|
Блок управления |
- |
1 шт. |
|
Пульт дистанционного управления блока управления |
- |
1 шт. |
|
Контроллер перемещения |
ТММС 4102 |
1 шт. |
|
Проводной пульт дистанционного управления контролера перемещения |
ТММС 4102 |
1 шт. |
|
Системный контролер |
TMSC |
1 шт. |
|
Комплект антенн, используемых при проведении измерений коэффициента усиления в качестве эталонных, в диапазоне частот от 1 до 50 ГГц: эталонная антенна эталонная антенна эталонная антенна |
- ТМА 1.0-6.0 Э ТМА 6.0-18.0 Э ТМА 18.0-50.0 Э |
1 к-т 1 шт. 1 шт. 1 шт. |
|
Комплект контрольно-измерительного оборудования для проведения измерений электрических параметров антенн в поле дальней зоны: |
- |
1 к-т |
|
анализатор цепей векторный одноканальный приёмо-передающий СВЧ блок, расположенный в радиогерметичном блоке измеритель мощности блок СВЧ коммутации |
С4420 -NRP50SN - |
1 шт. 2 шт. 1 шт. 1 шт. |
|
Блок разделения сигналов |
TMSU-0118-2 |
1 шт. |
|
Аттенюатор коаксиальный для измерений в диапазоне частот от 1 до 18 ГГц |
RFH1850NA200-D |
1 шт. |
|
Аттенюатор коаксиальный для измерений в диапазоне частот от 18 до 50 ГГц |
RFH504024A20 |
1 шт. |
|
Комплект СВЧ кабельных сборок |
- |
1 к-т |
|
Комплект СВЧ аттенюаторов и переходов |
- |
1 к-т |
|
Блок СВЧ переключателя для измеряемой антенны |
SP4T |
1 шт. |
|
Блок СВЧ переключателя облучателя |
SPDT |
1 шт. |
|
Комплект кабелей управления и питания |
- |
1 к-т |
|
Источник бесперебойного питания |
- |
1 шт. |
|
Комплект персонального компьютера для сбора и обработки результатов измерений с программным обеспечением |
1 к-т | |
|
Паспорт |
ТМСА 1.0-50.0 К 112 ПС |
1 экз. |
|
Руководство по эксплуатации |
ТМСА 1.0-50.0 К 112 РЭ |
3 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4.3 «Проведение измерений» документа ТМСА 1.0 - 50.0 К112 РЭ «Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 50.0 К112. Книга 1. Часть 2. Методики проведения измерений. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц».
