Скобы рычажные СР
| Номер в ГРСИ РФ: | 98953-26 |
|---|---|
| Категория: | Скобы |
| Производитель / заявитель: | ООО ТД "ИТО-Туламаш", г.Москва |
Скобы рычажные СР (далее по тексту - скобы) предназначены для измерения наружных линейных размеров деталей относительным методом.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98953-26 | |||||||||||||||
| Действует | по 15.07.2031 | |||||||||||||||
| Наименование | Скобы рычажные | |||||||||||||||
| Модель | СР | |||||||||||||||
| Модификации |
СР-25 CР-50 СР-75 СР-100 СР-125 СР-150 |
|||||||||||||||
| Приказы |
№1389 от
15.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1fe24a17-d725-6b39-754b-b0d03bc641ef | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Производственная площадка: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd, КИТАЙ, NO.299 HONGDU NORTH RD., NANCHANG JIANGXI; ООО ТД «ИТО-Туламаш», РОССИЯ, 119121, г. Москва, вн.тер.г. Муниципальный округ Хамовники, пер. 1-й Тружеников, д. 12, стр. 2, помещ. 1/1
Поверка
| Методика поверки / информация о поверке |
МП ТМЗ-02-2025 ГСИ. Скобы рычажные СР. Методика поверки.
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98953-26: Описание типа
2026-98953-26.pdf
|
Скачать | 258 КБ | |
|
98953-26: Методика поверки
МП ТМЗ-02-2025
2026-mp98953-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Скобы рычажные СР (далее по тексту - скобы) предназначены для измерения наружных линейных размеров деталей относительным методом.
Описание
Принцип действия скоб основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым (или блоку мер длины концевых), установленным между измерительными поверхностями скобы. Скобы состоят из корпуса, подвижной и переставной пяток, теплоизоляционной накладки, арретира для отвода подвижной пятки, встроенного отчетного устройства, стопорного винта. Скобы выпускаются в следующих модификациях: СР-25, СР-50, СР-75, СР-100, СР-125, СР-150. Скобы модификации СР-25, СР-50, СР-75, СР-100 изготавливают с диапазоном измерений встроенного отсчетного устройства ± 0,04 мм (рисунок 1) или ± 0,07 мм (рисунок 2). Скобы модификации СР-125, СР-150 изготавливают с диапазоном измерений встроенного отсчетного устройства ± 0,14 мм (рисунок 3).
Скобы с диапазоном измерений встроенного отсчетного устройства ± 0,04 мм могут иметь степень защиты IP54 по ГОСТ 14254-2015.
/-----У
Товарный знак □тгЛ или наносится методом лазерной маркировки
на теплоизоляционную накладку или переставную пятку, либо на теплоизоляционную накладку с помощью краски, места нанесения приведены на рисунках 1 - 3.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и/или букв латинского алфавита, методом лазерной маркировкой наносится на теплоизоляционную накладку или на переставную пятку, либо с помощью краски на теплоизоляционную накладку, места нанесения приведены на рисунке 4.
Общий вид скоб приведен на рисунках 1 - 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование скоб от несанкционированного доступа не предусмотрено.
Места нанесения товарного знака
[ IPS*

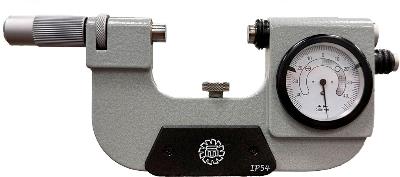

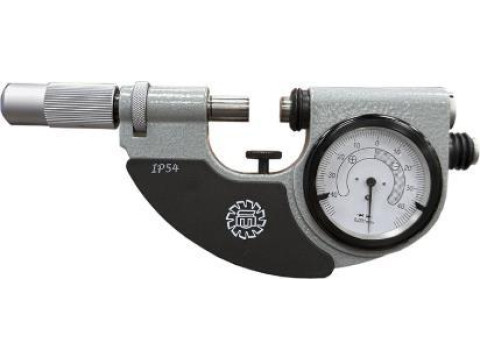

Рисунок 1 - Общий вид скоб с диапазоном измерения встроенного отсчетного устройства от -0,04 до +0,04 мм
Места нанесения товарного знака

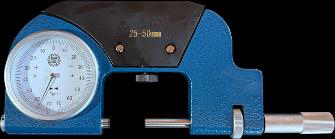

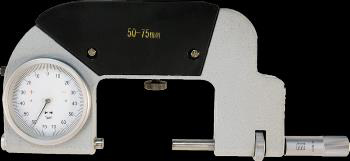

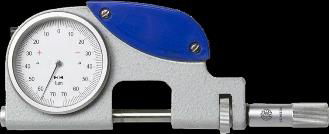

Рисунок 2 - Общий вид скоб с диапазоном измерения встроенного отсчетного устройства от -0,07 до +0,07 мм

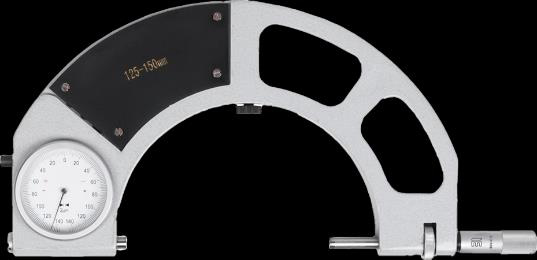

Рисунок 3 - Общий вид скоб с диапазоном измерения встроенного отсчетного устройства от -0,14 до +0,14 мм
Места нанесения заводского номера
Рисунок 4 - Места нанесения заводского номера
Технические характеристики
|
Таблица 1 - |
Метрологические характеристики | ||||
|
Модификация |
Диапазон измерения скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб в интервалах шкалы, мм | ||
|
Цена деления, мм |
Диапазон измерений, мм |
±30 делений включ. от нулевого штриха |
св. ±30 делений от нулевого штриха | ||
|
СР-25 |
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
± 0,001 |
± 0,002 |
|
от -0,07 до +0,07 |
± 0,001 |
± 0,002 | |||
|
СР-50 |
от 25 до 50 |
0,001 |
от -0,04 до +0,04 |
± 0,001 |
± 0,002 |
|
от -0,07 до +0,07 |
± 0,001 |
± 0,002 | |||
|
СР-75 |
от 50 до 75 |
0,001 |
от -0,04 до +0,04 |
± 0,001 |
± 0,002 |
|
от -0,07 до +0,07 |
± 0,001 |
± 0,002 | |||
|
СР-100 |
от 75 до 100 |
0,001 |
от -0,04 до +0,04 |
± 0,001 |
± 0,002 |
|
от -0,07 до +0,07 |
± 0,001 |
± 0,002 | |||
|
СР-125 |
от 100 до 125 |
0,002 |
от -0,14 до +0,14 |
± 0,001 |
± 0,002 |
|
СР-150 |
от 125 до 150 |
0,002 |
от -0,14 до +0,14 |
± 0,001 |
± 0,002 |
Таблица 2 - Допуск плоскостности, параллельности и размах показаний
|
Модификация |
Допуск, мкм |
Значение размаха показаний от цены деления отсчетного устройства, не более | |
|
Плоскостности |
Параллельности | ||
|
СР-25 |
0,6 |
1,2 |
1/3 |
|
СР-50 |
1,5 | ||
|
СР-75 |
2,0 | ||
|
СР-100 |
2,5 | ||
|
СР-125 |
0,8 |
3,0 | |
|
СР-150 |
3,5 | ||
|
Таблица 3 - Габаритные размеры и масса | ||
|
Модификация |
Габаритные размеры (длинахвысотахширина), мм не более |
Масса, кг, не более |
|
1 |
2 |
3 |
|
СР-25 |
250х60х180 |
1,0 |
|
СР-50 |
280x60x180 |
1,5 |
|
СР-75 |
310x60x180 |
2,0 |
|
СР-100 |
340x60x200 |
2,3 |
|
СР-125 |
370x60x200 |
2,6 |
|
СР-150 |
400x60x220 |
3,0 |
Таблица 4 - Условия эксплуатации
|
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, %, не более |
от +15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографическим методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Скоба |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Отвертка |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» паспорта скобы.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840 (с изм. приказа Росстандарта от 15 августа 2022 г. № 2018);
ТУ 2609-5-2024 «Скобы рычажные СР. Технические условия».
