Анализаторы цепей векторные С4220
| Номер в ГРСИ РФ: | 98963-26 |
|---|---|
| Производитель / заявитель: | ООО "Планар", г.Челябинск |
Анализаторы цепей векторные С4220 (далее - анализаторы) предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников в прямоугольных волноводах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98963-26 | |||||||||
| Наименование | Анализаторы цепей векторные | |||||||||
| Модель | С4220 | |||||||||
| Приказы |
№1389 от
15.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4a7b0254-4923-364a-5fe9-f8563b729a14 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ПЛАНАР», РОССИЯ, 454091, г. Челябинск, ул. Елькина, д. 32
Поверка
| Методика поверки / информация о поверке |
МП 113-25-009 ГСИ. Анализаторы цепей векторные C4220. Методика поверки.
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98963-26: Описание типа
2026-98963-26.pdf
|
Скачать | 420.9 КБ | |
|
98963-26: Методика поверки
МП 113-25-009
2026-mp98963-26.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Анализаторы цепей векторные С4220 (далее - анализаторы) предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников в прямоугольных волноводах.
Описание
Конструктивно анализаторы выполнены в моноблочном исполнении и работают под управлением внешнего персонального компьютера (ПК) с операционной системой Windows или Linux, на котором установлено программное обеспечение (ПО), указанное в таблице 1. ПО производит обработку информации и вывод результатов измерения. Для связи с персональным компьютером используется интерфейс USB. Анализаторы поддерживают режим дистанционного управления.
Анализаторы имеют конфигурируемую переднюю панель, которая позволяет напрямую подключать к ним модули расширения частотного диапазона TFE1854 (зав. № 23371011, № 23371012, № 23371013, № 23371014). Модули расширения частотного диапазона TFE1854 (далее - модуль) применяются для измерений в диапазоне рабочих частот от 18,0 до 37,5 ГГц и представляют собой преобразователь частоты, который функционирует совместно с анализатором. Применение модулей обеспечивает смещение верхней границы диапазона рабочих частот анализатора. Управление модулем осуществляется программным обеспечением анализатора.
Принцип действия анализаторов основан на выделении падающего, прошедшего через исследуемый многополюсник, и отраженного от его входов сигналов, формировании напряжений, пропорциональных этим сигналам, с помощью высокостабильного супергетеродинного приёмника, цифровой обработке и индикации измеряемых величин.
Структурно анализаторы состоят из генераторов испытательного и гетеродинного сигналов, измерительных секций, многоканального приёмника, блока управления с сигнальным процессором и блока питания.
Соединители измерительных портов анализаторов и модулей являются коаксиальными. Для работы в волноводном тракте необходимо использовать коаксиально-волноводные переходы ADP из состава набора калибровочных мер CK (см. рисунок 3). Наборы СК позволяют работать в стандартизованных прямоугольных волноводах сечений 72x34 мм (CK1W-72x34—NF—NF зав. № 8B005), 48x24 мм (CK1W-48x24—NF—NF зав. № 8B006), 35x15 мм (CK1W-35x15—35F—35F зав. № 8B007), 28,5x12,6 мм (CK1W-28,5x12,6—35F—35F зав. № 4B720), 23x10 (CK1W-23x10-35F-35F с зав. №№ 4В879, 4В880), 16x8 (CK1W-16x8-35F-35F с заводскими №№ 4В927, 4В930), 11x5,5 (CK1W-11x5.5-35F-35F с зав. №№ 4B929, 4B928), 7,2x3,4 мм (CK1W-7,2x3,4-24F-24F зав. № 4B433).
К средствам измерений данного типа относятся анализаторы цепей векторные C4220 зав. № 23311005, № 23311006.
Общий вид анализаторов приведён на рисунке 1.
Место нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведены на рисунке 2.
Заводской номер идентифицирующий каждый экземпляр, состоящий из восьми цифр, наносится в виде наклейки на заднюю часть корпуса анализатора. Место нанесения заводского номера приведено на рисунке 2.
Корпус анализаторов изготавливается из алюминиевого сплава, окрашиваемого в синий цвет.
Нанесение знака поверки на средство измерений не предусмотрено.

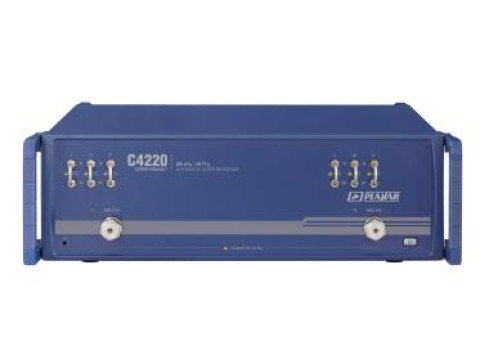

Рисунок 1 - Общий вид анализатора цепей векторного C4220
Место нанесения знака утверждения типа и расположение заводского номера
Место пломбировки
Рисунок 2 - Место нанесения знака утверждения типа и схема пломбировки

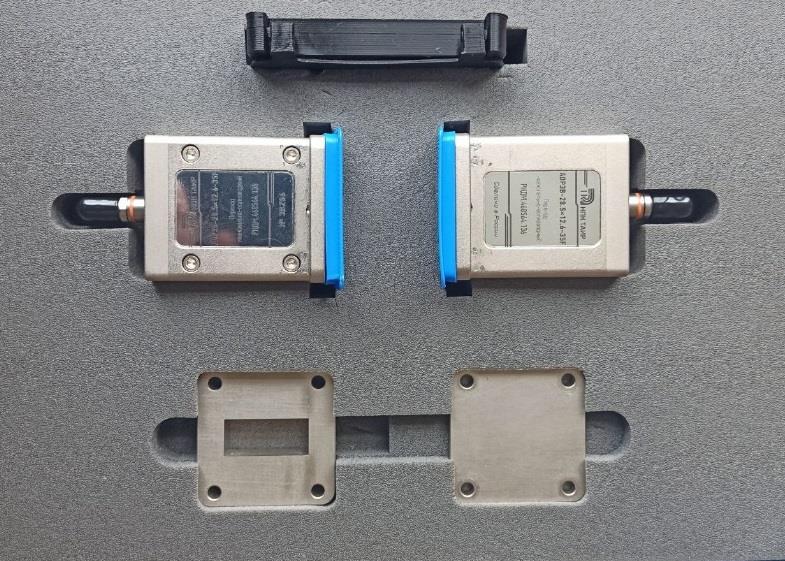

Рисунок 3 - Внешний вид наборов мер CK1W

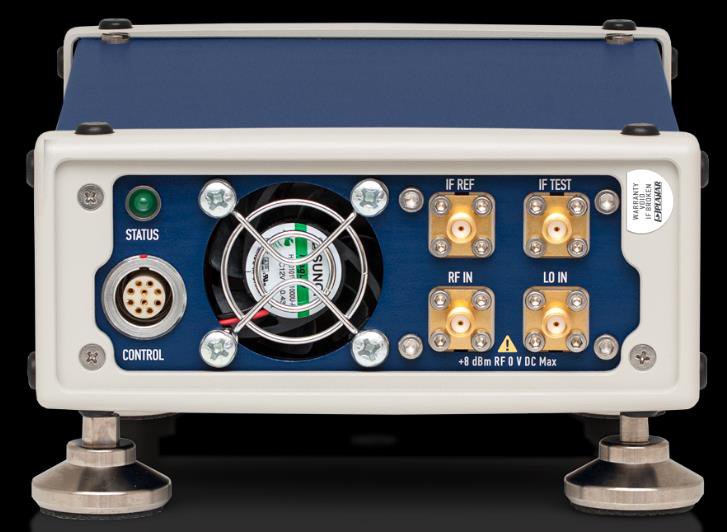

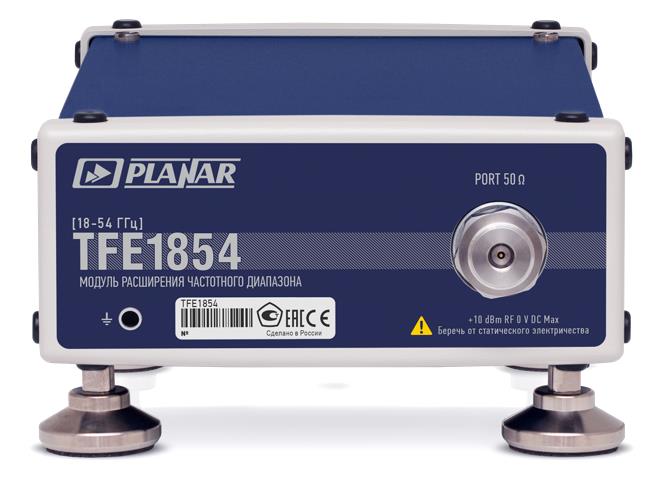

Рисунок 4 - Общий вид модуля расширения частотного диапазона TFE1854
Программное обеспечение
Анализаторы работают под управлением внешнего персонального компьютера с установленным программным обеспечением S2VNA.
Метрологически значимой частью программного обеспечения является файл S2VNA.exe.
Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
S2VNA |
|
Номер версии (идентификационный номер) ПО |
не ниже 21.0.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот в волноводах, ГГц: - 72x34 - 48x24 - 35x15 - 28,5x12,6 - 23x10 - 16x8 - 11x5,5 - 7,2x3,4 |
от 2,59 до 3,94 от 3,94 до 5,64 от 5,64 до 8,15 от 6,85 до 9,93 от 8,15 до 12,05 от 12,05 до 17,44 от 17,44 до 25,95 от 25,95 до 37,50 |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
+2-10-6 |
|
Диапазон установки уровня выходной мощности, дБ (1 мВт): от 2,59 до 18,00 ГГц включ. св. 18,00 до 37,50 ГГц |
от -60 до 10 от -20 до 3 |
|
Пределы допускаемой относительной погрешности установки уровня мощности на выходе измерительного порта, дБ: от 2,59 до 18,00 ГГц включ. св. 18,00 до 37,50 ГГц |
±1,5 ±2,0 |
|
Уровень собственного шума приёмников, дБ (1 мВт)/Гц, не более: от 2,59 до 18,00 ГГц включ. св 18,00 до 36,00 ГГц включ. св. 36,00 до 37,50 ГГц |
-133 -130 -120 |
|
Диапазон измерений модуля коэффициента отражения |Su|, отн.ед. |
от 0 до 1 |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения Д|Su|, отн. ед.: от 2,59 до 18,00 ГГц включ. св. 18,00 до 37,50 ГГц |
±[0,008 + 0,017-| Su\ + 0,013-| Su |2] ±[0,013 + 0,017-1 Sii| + 0,025-1Su |2] |
|
Диапазон измерений фазы коэффициента отражения, градус |
от -180 до +180 |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус |
±[1,0 + (180/%) - arcsin(A| Su |/| Sa|)] |
|
Диапазон измерений модуля коэффициента передачи | М дБ: от 2,59 до 18,00 ГГц включ. св 18,00 до 36,00 ГГц включ. св. 36,00 до 37,50 ГГц |
от -70 до 0 от -60 до 0 от -50 до 0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи из-за трекинга передачи Т, дБ |
±0,10 |
|
Нелинейность приемников L, дБ |
±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи A|Sji|, дБ: от 0 до -10 дБ включ. менее -10 дБ до нижней границы |
± Т ±( Т+L) |
|
Диапазон измерений фазы коэффициента передачи, градус |
от -180 до 180 |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус: от 2,59 до 18,00 ГГц включ. св. 18,00 до 37,50 ГГц |
±[0,5 + (180/я) • arcsin(A| Sj-|/8,6) ±[1,5 + (180/я) • arcsin(A| Sj-|/8,6) |
|
Примечания: 1) Пределы погрешности измерений коэффициента передачи и отражения нормированы при изменении температуры не более чем ±1 оС после калибровки. 2) Пределы погрешности измерений модуля коэффициента отражения нормированы для двухполюсников или четырехполюсников с бесконечным ослаблением. 3) В диапазоне частот от 2,59 до 18,00 ГГц пределы погрешности измерений фазы коэффициента отражения нормированы в диапазоне значений модуля коэффициента отражения от 0,018 до 1,000. 4) В диапазоне частот от 18,00 до 37,50 ГГц пределы погрешности измерений фазы коэффициента отражения нормированы в диапазоне значений модуля коэффициента отражения от 0,032 до 1,000. 5) В диапазоне частот от 2,59 до 18,00 ГГц пределы погрешности измерений коэффициента передачи нормированы при выходной мощности 0 дБ (1 мВт) и полосе фильтра промежуточной частоты 10 Гц. 7) В диапазоне частот от 18,00 до 37,50 ГГц пределы погрешности измерений коэффициента передачи нормированы при выходной мощности минус 10 дБ (1 мВт) и полосе фильтра промежуточной частоты 10 Гц. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Сечения прямоугольного волновода, мм |
72x34, 48x24, 35x15, 28,5x12,6, 23x10, 16x8, 11x5,5, 7,2x3,4 |
|
Количество измерительных портов |
2 |
|
Время установления рабочего режима, мин, не более |
40 |
|
Время непрерывной работы, ч, не менее |
16 |
|
Напряжение питания от сети переменного тока, В |
от 198 до 242 |
|
Частота сети переменного тока, Гц |
от 49,5 до 50,5 |
|
Потребляемая мощность, ВА, не более |
110 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
длина |
430 |
|
ширина |
440 |
|
высота |
140 |
|
Масса, кг, не более |
14,0 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +30 |
|
- относительная влажность окружающего воздуха при | |
|
температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится на заднюю часть корпуса анализаторов и на титульный лист руководства по эксплуатации (в верхней части листа).
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Анализатор цепей векторный |
С4220 |
1 шт. |
|
Модули расширения частотного диапазона |
TFE1854 |
2 шт. |
|
Наборы мер CK в составе: |
СКШ-72х34-№-№ и/или mW-48x24-NF-NF и/или СКШ-35х15-35Р-35Б и/или СК^-28,5х12,б-35Р-35Б и/или СКШ-23х10-35Р-35Р и/или СК1W-16x8-35F-35F и/или CK1W-11X5.5-35F-35F и/или СКШ-7,2х3,4 -24F-24F |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
|
Кабель СВЧ |
_ |
1 шт. |
|
Кабель USB |
_ |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Программное обеспечение |
_ |
1 шт. |
|
Формуляр |
ФО 6687-125-21477812-2015 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.51.43-189-21477812-2023 |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Порядок работы» документа РЭ 26.51.43-189-21477812-2023
«Анализаторы цепей векторные. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта № 1796 от 05.08.2024 Об утверждении государственной поверочной схемы для средств измерений комплексного коэффициента отражения и комплексного коэффициента передачи в волноводных трактах в диапазоне частот от 2,14 до 178,4 ГГц;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
МИ 3411-2013 Анализаторы цепей векторные. Методика определения метрологических характеристик.
