Ваттметры 2438CB
| Номер в ГРСИ РФ: | 98966-26 |
|---|---|
| Категория: | Ваттметры |
| Производитель / заявитель: | Фирма "Ceyear Technologies Co., Ltd", Китай |
Ваттметры 2438CB (далее - ваттметры) предназначены для измерений средней мощности непрерывных и импульсно-модулированных сигналов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98966-26 | |||||||||||||||||||||
| Наименование | Ваттметры | |||||||||||||||||||||
| Модель | 2438CB | |||||||||||||||||||||
| Приказы |
№1389 от
15.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 005edaf0-4438-765e-911f-75cf29367925 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Ceyear Technologies Co., Ltd., КИТАЙ, No.98 Xiangjiang Rd., Qingdao Economic and Technological Development Zone, Shandong
Поверка
| Методика поверки / информация о поверке |
РТ-МП-616-441-2026 ГСИ. Ваттметры 2438CB. Методика поверки.
(с 15.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98966-26: Описание типа
2026-98966-26.pdf
|
Скачать | 180.1 КБ | |
|
98966-26: Методика поверки
РТ-МП-616-441-2026
2026-mp98966-26.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Ваттметры 2438CB (далее - ваттметры) предназначены для измерений средней мощности непрерывных и импульсно-модулированных сигналов.
Описание
Конструктивно ваттметры состоят из блока измерительного 2438CB (далее - блок) и преобразователя измерительного средней мощности 71710F (далее - преобразователь).
Блок представляет собой моноблок, на передней панели которого расположены органы управления, жидкокристаллический экран, два выхода для подключения преобразователя измерительного, выход калибровочного источника мощности (далее - калибратор). На задней панели расположены соединители для подключения кабелей интерфейсов GPIB, USB, LAN, входной и выходной разъемы триггера, зажим заземления и опциональные разъемы. Блок состоит из платы обработки канала, платы цифровой обработки сигналов (DSP) и платы центрального процессора (ЦП).
Преобразователь представляет собой моноблок продолговатой формы без органов управления и дисплея. На передней панели корпуса преобразователя расположен коаксиальный соединитель, на задней панели - разъем для подключения кабеля соединительного для обмена измерительной информацией с блоком.
Принцип действия ваттметров заключается в превращении мощности электромагнитных колебаний СВЧ чувствительным элементом преобразователя в напряжение, которое после усиления передается в модуль обработки канала блока.
В модуле обработки канала блока происходит усиление основной полосы частот и регулировка полосы пропускания поступающего сигнала от преобразователя. Далее сигнал поступает на триггер схемы высокоскоростного компаратора для генерации сигнала синхронизации триггера и на постусилитель для усиления. После усиления сигнал преобразуется высокоскоростным аналого-цифровым преобразователем (АЦП), который затем обрабатывается в плате цифровой обработки сигналов (DSP) и отправляется на дисплей для отображения.
К данному типу средства измерений относятся ваттметры в составе: блок измерительный 2438CB заводской № QZOH000940 и преобразователь средней мощности 71710F заводской № QWOH022131, блок измерительный 2438CB заводской № QZOH000937 и преобразователь средней мощности 71710F заводской № QWOH022128, блок измерительный 2438CB заводской № QZOH000941 и преобразователь средней мощности 71710F заводской № QWOH022129, блок измерительный 2438CB заводской № QZOH000936 и преобразователь средней мощности 71710F заводской № QWOH022133, блок измерительный 2438CB заводской № QZOH000938 и преобразователь средней мощности 71710F заводской № QWOH022130, блок измерительный 2438CB заводской № QZOH000939 и преобразователь средней мощности 71710F заводской № QWOH022132.
Общий вид ваттметров приведен на рисунке 1.
Место пломбирования от несанкционированного доступа приведено на рисунке 2.
Заводской номер ваттметра состоит из заводских номеров блока и преобразователя, входящих в его комплект. Заводские номера блока и преобразователя состоят из четырех букв латинского алфавита и шести арабских цифр, нанесены типографским способом на наклейке на боковой панели блока и боковой панели преобразователя в местах, указанных на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

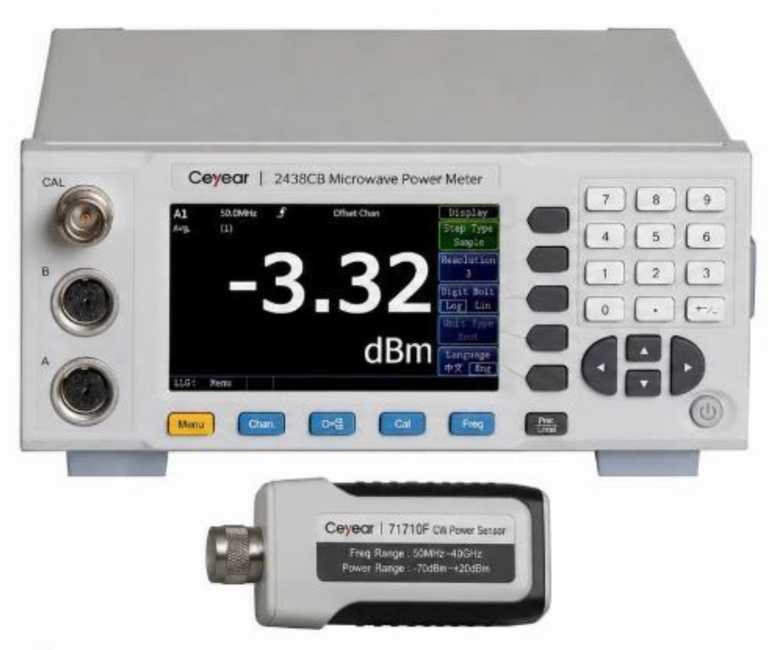

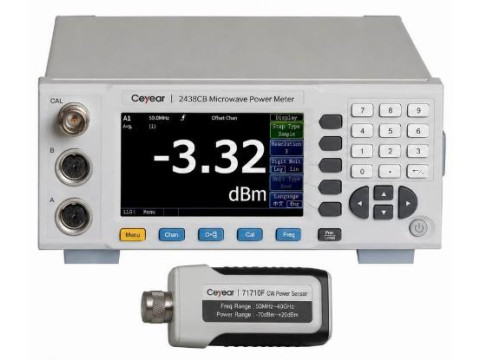

Рисунок 1 - Общий вид средства измерений

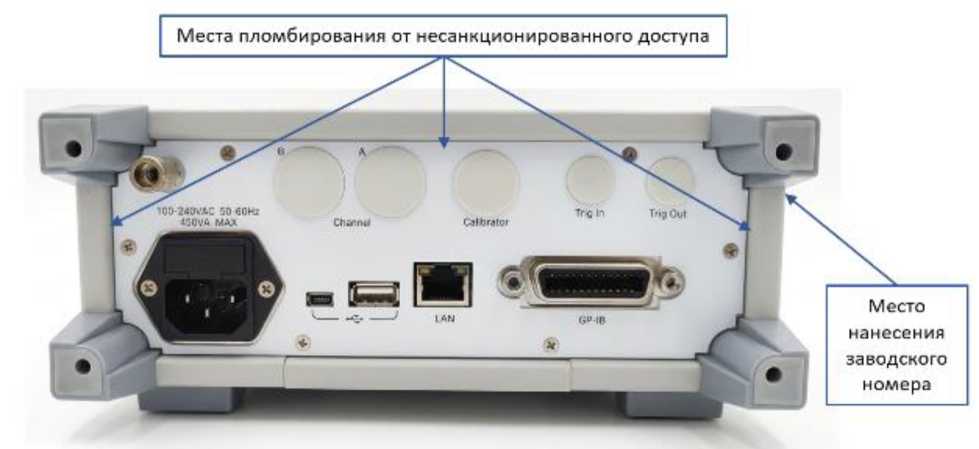

Рисунок 2 - Общий вид блока (задняя панель)

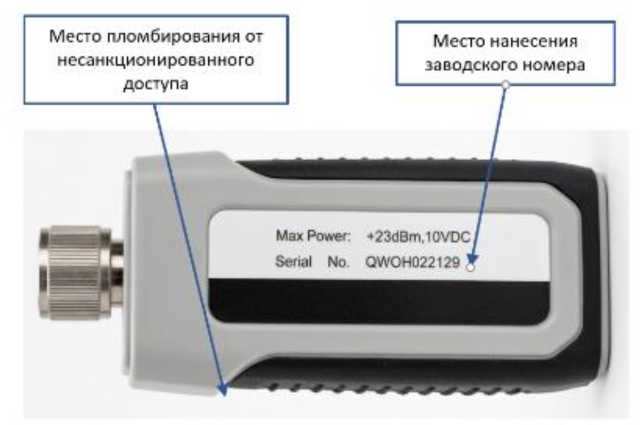

Рисунок 3 - Общий вид преобразователя
Программное обеспечение
Ваттметры имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО предназначено только для работы с ваттметрами и не может быть использовано отдельно от их измерительно-вычислительной платформы. ПО выполняет функции выбора режимов работы, управления работой, вывода и отображения информации и результатов измерений.
ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО ваттметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
2438 Microwave power meter |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.31 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики блока
|
Наименование характеристики |
Значение |
|
Номинальное значение частоты выходного сигнала калибратора, МГц |
50 |
|
Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала калибратора, МГц |
±1 |
|
Номинальное значение выходной мощности сигнала калибратора, мВт |
1 |
|
Пределы допускаемой относительной погрешности установки выходной мощности сигнала калибратора, % |
±1 |
Таблица 3 - Метрологические характеристики преобразователя
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот |
от 50 МГц до 40 ГГц |
|
Диапазон измерений мощности, дБ (1 мВт)1) |
от -50 до +20 |
|
Пределы допускаемой относительной погрешности измерений мощности на опорном уровне 1 мВт, %, в диапазоне частот: от 50 МГц до 18 ГГц включ. |
±4,5 |
|
св. 18 до 26,5 ГГц включ. |
±5,9 |
|
св. 26,5 до 40 ГГц |
±6,9 |
|
Пределы допускаемой относительной погрешности измерений мощности, %, в диапазоне частот: от 50 МГц до 18 ГГц включ. |
±8,0 |
|
св. 18 до 26,5 ГГц включ. |
±9,0 |
|
св. 26,5 до 40 ГГц |
±12,0 |
|
Коэффициент стоячей волны по напряжению входа, не более, в диапазоне частот: от 50 МГц до 2 ГГц включ. |
1,15 |
|
св. 2 до 12,4 ГГц включ. |
1,20 |
|
св. 12,4 до 18 ГГц включ. |
1,26 |
|
св. 18 до 26,5 ГГц включ. |
1,35 |
|
св. 26,5 до 40 ГГц |
1,50 |
|
1) - дБ относительно 1 мВт | |
Таблица 4 - Технические характеристики блока
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
|
Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50 |
|
Количество измерительных каналов |
2 |
|
Тип коаксиального соединителя выхода калибровочного источника |
N (розетка) |
|
Габаритные размеры, мм, не более: - высота х ширина х длина |
103 х 222 х 350 |
|
Масса, кг, не более |
5 |
Таблица 5- Технические характеристики преобразователя
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
|
Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50 |
|
Тип входного соединителя |
2,4 мм (вилка) |
|
Габаритные размеры, мм, не более: - высота х ширина х длина |
35 х 133 х 52 |
|
Масса, кг, не более |
0,6 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ваттметр |
2438CB |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Краткое руководство» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц».
