Анализаторы БПК манометрические OxiTop

Назначение

Анализаторы БПК манометрические OxiTop (далее - анализаторы) предназначены для измерений биохимического потребления кислорода (БПК) в водных образцах и исследования аэробных/анаэробных процессов в природных, питьевых, сточных, очищенных водах и почве в лабораторных и производственных условиях.

Описание

Принцип действия анализаторов - манометрический, суть которого заключается в измерении падения давления внутри герметично закрытой бутыли с фиксированным объемом образца воды, внутри которой происходит аэробное разложение биодоступных материалов в процессе жизнедеятельности микроорганизмов. Выделяемый микроорганизмами углекислый газ связывается сухой щелочью, размещенной в корзинке над водой. Потребление кислорода и связывание углекислого газа приводят к падению абсолютного давления в герметично закрытой бутыли. Поскольку одна молекула кислорода превращается в одну молекулу углекислого газа, то падение давления связано только с потреблением кислорода. Падение давления, следовательно, зависит от количества поглощенного кислорода (БПК) и от соотношения объемов воды и воздуха. Падение давления определяется по разности значений абсолютного давления в начале измерений и в момент снятия (фиксации) показаний.

В программном обеспечении (далее - ПО) анализаторов заложены фиксированное значение объема измерительной бутыли и фиксированные значения объема пробы образца (432, 365, 250, 164, 97, 43,5 и 22,7 см3), каждое из которых соответствует своему рабочему поддиапазону измерений БПК. Таким образом, анализатор позволяет проводить измерения во всем заявленном диапазоне измерений БПК путем выбора определенного объема образца.

Конструктивно анализатор выполнен в виде измерительной головки, накручиваемой на бутыль, в которой происходит анализ. В нижней части анализатора расположен сенсор абсолютного давления и сенсор температуры, изолированные от верхней части анализатора эпоксидным клеем. В верхней части анализатора расположен ЖК дисплей с управляющими кнопками и управляющая плата.

Корпус анализаторов изготавливается из пластика, окрашивается в цвета в соответствии с технической документацией производителя.

Анализаторы выпускаются четырех моделей: OxiTop-i B, OxiTop-i G, OxiTop-IDS и OxiTop-IDS/B, отличающихся цветом и функционалом. Анализаторы моделей OxiTop-IDS и OxiTop-IDS/B имеют дополнительную возможность подключения по Bluetooth к анализаторам Multi 9620 IDS и Multi 9630 IDS. Анализаторы модели OxiTop-IDS/B дополнительно имеют уплотнение, устойчивое к продуктам анаэробного разложения, благодаря которому могут применяться для контроля выработки биогаза. Анализаторы модели OxiTop-IDS можно подключить к контроллеру MultiLine с помощью беспроводной системы с комплектом WLM.

Маркировочная этикетка с серийным номером наносится на боковую стенку корпуса анализатора. Серийный номер анализатора имеет цифровой или буквенно-цифровой формат, наносится методом лазерной печати, либо типографским способом на этикетку при изготовлении.

Нанесение знака поверки на анализаторы и пломбирование анализаторов не предусмотрено.

Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.

OxiTop-i B          OxiTop-i G

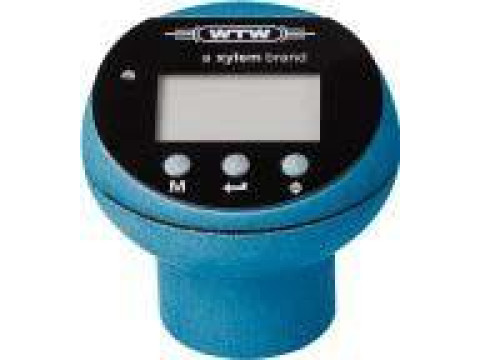

Рисунок 1 - Общий вид анализаторов БПК манометрических OxiTop

OxiTop-IDS

OxiTop-IDS/B

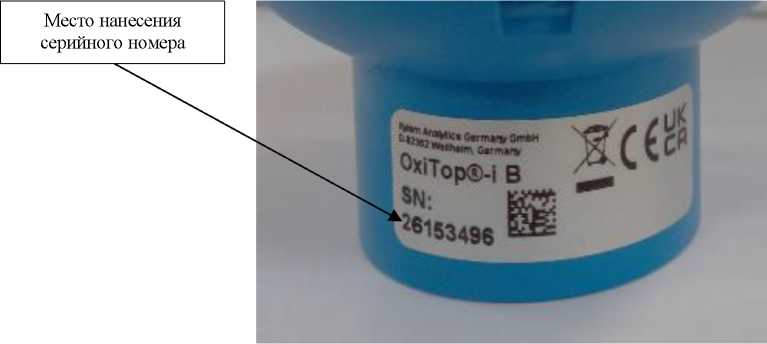

Рисунок 2 - Место нанесения серийного номера на анализаторы БПК манометрические OxiTop

Программное обеспечение

Анализаторы оснащены встроенным ПО, которое защищено от чтения и изменения. Обновление ПО в процессе эксплуатации не предусмотрено.

Модель OxiTop-IDS может комплектоваться внешним прибором Multi 3620 IDS или Multi 3630 IDS с беспроводным адаптером для выполнения специальных измерений БПК с возможностью более частой регистрации промежуточных значений, для анализа респирации почв, анаэробных процессов и биодеградации.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 2 - 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом либо наклейкой.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4.4 «Выполнение измерений БПК» документа «Анализаторы БПК манометрические OxiTop. Руководство по эксплуатации».

При использовании в сфере государственного регулирования обеспечения единства измерений анализаторы применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Росстандарта от 05.12.2025 г. № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 1-10’2 до 1407 Па и Государственной поверочной схемы для средств измерений абсолютного давления»;

Техническая документация Xylem Analytics Germany GmbH, Германия.
