Датчики глубинные SPARTEK SAPPHIRE SS2560
| Номер в ГРСИ РФ: | 98973-26 |
|---|---|
| Производитель / заявитель: | Spartek Systems, Inc, КАНАДА |
Датчики глубинные SPARTEK SAPPHIRE SS2560 (далее - датчики) предназначены для измерений избыточного давления и температуры при исследованиях скважин.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98973-26 | ||||||||||||||||||||||||||||||||||||
| Наименование | Датчики глубинные | ||||||||||||||||||||||||||||||||||||
| Модель | SPARTEK SAPPHIRE SS2560 | ||||||||||||||||||||||||||||||||||||
| Приказы |
№1397 от
16.07.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d746276b-69e5-b99b-2ade-b04dcac8afce | ||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Spartek Systems, Inc, КАНАДА, #1 Thevenaz Industrial Trail, Sylvan Lake, Alberta, T4S 2J6
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-037-26 ГСИ. Датчики глубинные SPARTEK SAPPHIRE SS2560. Методика поверки.
(с 16.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98973-26: Описание типа
2026-98973-26.pdf
|
Скачать | 111.1 КБ | |
|
98973-26: Методика поверки
МП-НИЦЭ-037-26
2026-mp98973-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Датчики глубинные SPARTEK SAPPHIRE SS2560 (далее - датчики) предназначены для измерений избыточного давления и температуры при исследованиях скважин.
Описание
Принцип действия датчиков при измерении избыточного давления основан на преобразовании упругой деформации чувствительного элемента, выполненного в виде мембраны, в изменение сопротивления тензорезисторов, расположенных на мембране и включенных по мостовой схеме. Выходное напряжение моста изменяется пропорционально приложенному давлению. Принцип действия датчиков при измерении температуры основан на зависимости электрического сопротивления термочувствительного элемента датчиков от температуры.
Конструктивно датчики выполнены в виде металлического корпуса цилиндрической формы. В корпусе расположена секция внешнего блока питания, куда устанавливается внешний блок питания, секция электронного блока, в которой находятся чувствительные элементы и микропроцессор, и коническая заглушка, защищающая электронный блок от прямых воздействий окружающей среды. Передача измерительной информации с датчиков на персональный компьютер (далее - ПК) осуществляется посредством устройства SS1009 по интерфейсу USB.
К датчикам данного типа относятся датчики глубинные SPARTEK SAPPHIRE SS2560 с зав. №№ 77524, 77528, 77621, 77339, 77558, 77614, 77617, 77618, 77619, 77620, 78084.
Заводской номер нанесен на секцию электронного блока методом штамповки в виде цифрового кода.
Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на датчики не предусмотрено. Пломбирование мест настройки (регулировки) датчиков не предусмотрено.

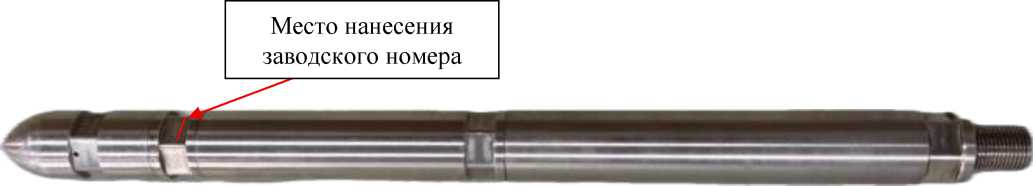

Рисунок 1 - Общий вид датчиков с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) датчиков представлено внешним и встроенным ПО.
Внешнее ПО представлено программой «SparGauge», устанавливаемой на ПК и предназначенной для программирования работы датчиков и считывания с них результатов измерений.
Встроенное ПО, представленное микропрограммой, занесено в защищенную от записи энергонезависимую память датчиков изготовителем и недоступно для потребителя. Оно осуществляет получение, обработку и хранение измерительной информации, а также ее передачу во внешнее ПО.
Встроенное ПО является метрологически значимым.
Метрологические характеристики датчиков нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО датчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 103,4 |
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений избыточного давления, % |
±0,2 |
|
Диапазон измерений температуры, °C |
от 0 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C: - зав. №№ 77524, 77528, 77621 - зав. №№ 77339, 77558, 77614, 77617, 77618, 77619, 77620, 78084 |
±1 ±2,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока (от внешнего блока питания), В |
7,8 |
|
Габаритные размеры (длинахдиаметр), мм, не более |
460x32 |
|
Масса, кг, не более |
2 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +150 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на датчики не предусмотрено.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик глубинный |
SPARTEK SAPPHIRE SS2560 |
11 шт. |
|
Внешний блок питания |
- |
11 шт. |
|
Внешнее ПО «SparGauge» 1) |
- |
1 шт. |
|
Устройство SS1009 |
- |
1 шт. |
|
Паспорт |
- |
11 экз. |
|
1) поставляется на электронном носителе. | ||
Сведения о методах измерений
приведены в разделе 5 «Описание работы» документа «Датчик глубинный SPARTEK SAPPHIRE SS2560. Паспорт».
Нормативные документы
Приказ Росстандарта от 14.04.2026 г. № 731 «Об утверждении Государственного первичного эталона единицы давления - паскаля и Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры».
