Генераторы сигналов RADIOMERA RMHG-1433
| Номер в ГРСИ РФ: | 98978-26 |
|---|---|
| Производитель / заявитель: | ООО "Радиомера", Московская обл., г. Видное |
Генераторы сигналов RADIOMERA RMHG-1433 (далее по тексту - генераторы) предназначены для формирования радиочастотных сигналов с нормированными уровнем и частотой выходного сигнала, а также сигналов с амплитудной, частотной и импульсной модуляциями.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98978-26 | ||||||||||||
| Действует | по 16.07.2031 | ||||||||||||
| Наименование | Генераторы сигналов | ||||||||||||
| Модель | RADIOMERA RMHG-1433 | ||||||||||||
| Модификации |
RMHG-1433D RMHG-1433E RMHG-1433F RMHG-1433H |
||||||||||||
| Приказы |
№1397 от
16.07.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | af8baf9d-3470-7c97-85dd-73ec67af1524 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Радиомера», РОССИЯ, 142702, Московская обл., Ленинский район, г. Видное, ул. им. Героя РФ В. А. Тинькова, д. 39, оф. 6-а
Поверка
| Методика поверки / информация о поверке |
РТ-МП-493-441-2026 ГСИ. Генераторы сигналов RADIOMERA RMHG-1433. Методика поверки.
(с 16.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 09.08.2026 |
Поверители
Скачать
|
98978-26: Описание типа
2026-98978-26.pdf
|
Скачать | 166.9 КБ | |
|
98978-26: Методика поверки
РТ-МП-493-441-2026
2026-mp98978-26.pdf
|
Скачать | 5.8 MБ |
Описание типа
Назначение
Генераторы сигналов RADIOMERA RMHG-1433 (далее по тексту - генераторы) предназначены для формирования радиочастотных сигналов с нормированными уровнем и частотой выходного сигнала, а также сигналов с амплитудной, частотной и импульсной модуляциями.
Описание
Принцип работы генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте задающим генератором. В генераторах возможна генерация сигналов с амплитудной, импульсной и частотной модуляциями.
Конструктивно генераторы состоят из моноблоков, управление обеспечивается с помощью клавиш, валкодера и сенсорного экрана, расположенных на лицевой панели. Установленные характеристики обеспечиваются по основному выходу 50 Ом. На дисплей выводится информация о текущих режимах работы. Эта информация может содержать индикаторы состояния, сведения об установке параметров сигнала, а также сведения об ошибках. Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.
Генераторы сигналов RADIOMERA RMHG-1433 выпускаются в следующих модификациях: RMHG-1433D, RMHG-1433E, RMHG-1433F, RMHG-1433H. Модификации отличаются диапазоном частот и максимальным выходным уровнем. Корпус унифицированный.
Данный тип генераторов может иметь опцию для поддержки внешних USB -измерителей мощности.

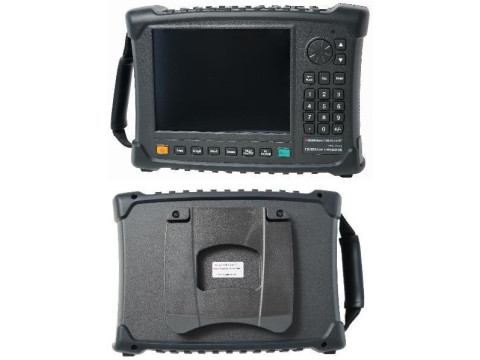

Общий вид генераторов приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр в восьмизначном формате, наносится типографским способом на наклейку, крепящуюся на заднюю панель.
Для предотвращения несанкционированного доступа генераторы имеют защитную наклейку изготовителя на верхней панели корпуса.
Лист № 2
Всего листов 7

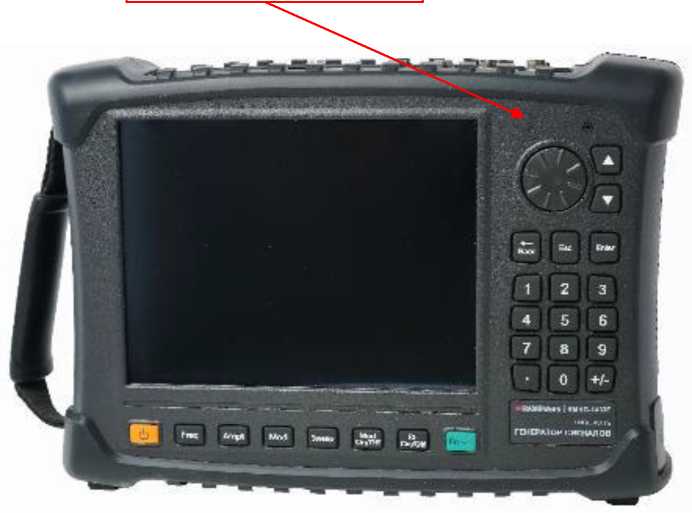

Место нанесения знака утверждения типа

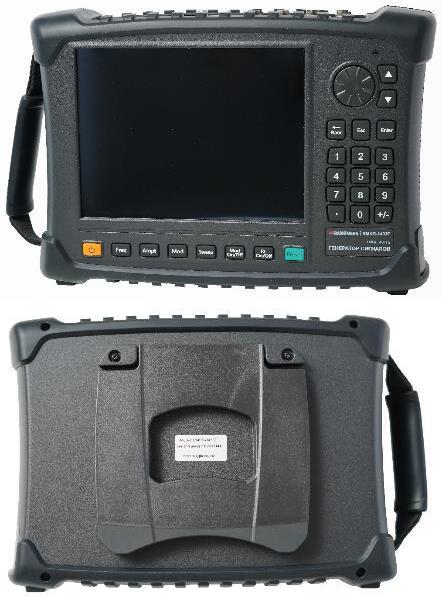

Рисунок 1 - Общий вид средства измерений
Место нанесения заводского номера

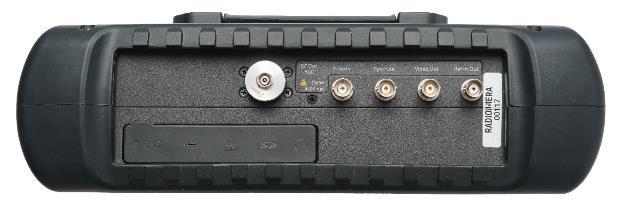

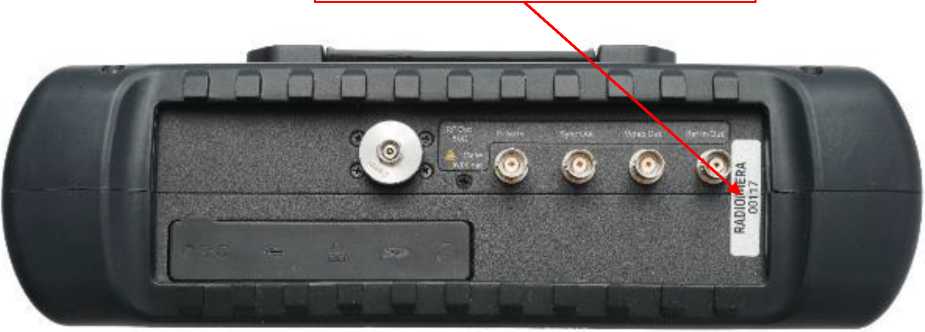

Рисунок 2 - Место нанесения серийного номера
Место пломбировки от несанкционированного доступа

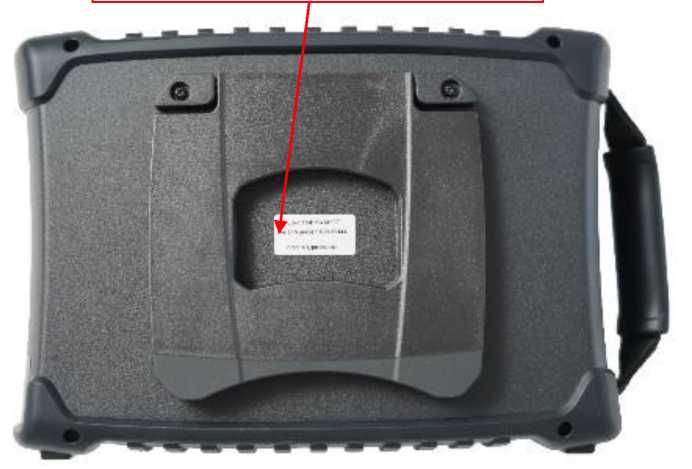

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (ПО) «FW_RMHG-1433» предназначено для управления режимами работы генераторов. ПО «FW_RMHG-1433» предназначено для работы с генераторами и не может быть использовано отдельно от их измерительно-вычислительной платформы.
ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО генераторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW_RMHG-1433 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.9 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот для модификаций, Гц - RMHG-1433D - RMHG-1433E - RMHG-1433F - RMHG-1433H |
от 1-106 до 20М09 от 1-106 до 26,5-109 от 1-106 до 40-109 от 1-106 до 50409 |
|
Дискретность установки частоты, Гц |
0,1 |
|
Частота опорного генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора |
±5-10’7 |
П Продолжение таблицы 2
|
1 |
2 | |||
|
Диапазон установки уровня мощности выходного сигнала, в диапазоне частот, дБ (1 мВт) от 1 МГц до 2,5 ГГц включ. св. 2,5 до 10 ГГц включ. св. 10 до 40 ГГц включ. св. 40 до 50 ГГц |
от -120 до +5 от -120 до +10 от -120 до +5 от -120 до 0 | |||
|
Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала в диапазоне мощностей, дБ от -90 до -60 дБ (1 мВт) включ. св. -60 до -10 дБ (1 мВт) включ. св. -10 дБ (1 мВт) до максимального значения |
±1,8 ±1,5 ±1,0 | |||
|
Уровень гармонических составляющих относительно несущей при уровне мощности выходного сигнала 5 дБ (1 мВт) или максимальном нормированном уровне (что меньше), в диапазоне частот, дБ, не более от 1 МГц до 1,5 ГГц включ. св.1,5 до 2,5 ГГц включ. св. 2,5 до 19 ГГц включ. св. 19 до 25 ГГц |
-40 -30 -40 -30 | |||
|
Уровень негармонических составляющих относительно несущей при уровне мощности выходного сигнала 0 дБ (1 мВт) и отстройке свыше 10 кГц, дБ, не более от 1 МГц до 2,5 ГГц включ. св. 2,5 до 5 ГГц включ. св. 5 до 10 ГГц включ. св. 10 до 20 ГГц включ. св. 20 до 38 ГГц включ. св. 38 до 50 ГГц |
-54 -60 -56 -50 -44 -40 | |||
|
Спектральная плотность мощности фазовых шумов относительно несущей в полосе 1 Гц при максимальном нормированном уровне, в диапазоне частот, дБ, не более |
отстройка от несущей | |||
|
100 Гц |
1 кГц |
10 кГц |
100 кГц | |
|
от 1 МГц до 2,35 ГГц не включ. |
-82 |
-98 |
-108 |
-106 |
|
от 2,35 до 2,5 ГГц не включ. |
-94 |
-110 |
-120 |
-118 |
|
от 2,5 до 5 ГГц включ. |
-88 |
-104 |
-114 |
-112 |
|
св. 5 до 10 ГГц включ. |
-82 |
-98 |
-108 |
-106 |
|
св. 10 до 20 ГГц включ. |
-76 |
-92 |
-102 |
-100 |
|
св. 20 до 40 ГГц включ. |
-70 |
-86 |
-96 |
-94 |
|
св. 40 до 50 ГГц |
-68 |
-84 |
-94 |
-92 |
П Продолжение таблицы 2
|
1 |
2 |
|
Параметры амплитудной модуляции (АМ) | |
|
Диапазон модулирующих частот, Гц |
от 1 до 20-103 |
|
Диапазон установки коэффициента амплитудной модуляции (Кам), линейный тип, % |
от 1 до 90 |
|
Пределы допускаемой абсолютной погрешности установки Кам при модулирующей частоте 1 кГц и диапазоне частот от 10 МГц до 50 ГГц, % |
±(0,05<Кам + 1) |
|
Параметры частотной модуляции (ЧМ) | |
|
Диапазон модулирующих частот, Гц |
от 1 до 20-103 |
|
Значения вспомогательного коэффициента N, в диапазоне частот: - от 1 МГц до 2,34 ГГц включ. - св. 2,34 до 2,5 ГГц включ. - св. 2,5 до 5 ГГц включ. - св. 5 до 10 ГГц включ. - св. 10 до 20 ГГц включ. - св. 20 до 40 ГГц включ. - св. 40 до 50 ГГц. |
0,5 0,125 0,25 0,5 1 2 4 |
|
Максимальная устанавливаемая девиация частоты Fд при модулирующей частоте 1 кГц, Гц |
N-8-105 |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты (Бд) при модулирующей частоте 1 кГц и диапазоне частот от 10 МГц до 50 ГГ ц, Гц |
±(0,03Тд + 100) |
|
Параметры импульсной модуляции (ИМ), | |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее от 10 МГц до 40 ГГц включ. св. 40 до 50 ГГц |
80 78 |
|
Время нарастания/спада радиоимпульса, нс, не более |
30 |
|
Минимальное значение длительности радиоимпульсов при включенной автоматической регулировке уровня (АРУ), нс, не более |
1000±50 |
|
Минимальное значение длительности радиоимпульсов при выключенной АРУ, нс, не более |
100±20 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Тип соединителя радиочастотного выхода, для модификаций - RMHG-1433D - RMHG-1433E, RMHG-1433F, RMHG-1433H |
N (розетка) 2,4 мм (вилка) |
|
Габаритные размеры (ширина х длина х высота), мм, не более |
314 х 91 х 218 |
|
Масса, кг, не более |
5,5 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота питающей сети, Гц |
220±20 50±1 |
|
Потребляемая мощность, Вт, не более |
45 |
|
Условия эксплуатации: - температура окружающего среды, °С - относительная влажность, % |
от +15 до +25 от 30 до 80 |
|
Время прогрева, мин |
30 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на передней панели генератора методом наклейки в соответствии с рисунком 1.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов RADIOMERA |
RMHG-1433 (модификация по заказу) |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Сетевой кабель питания |
- |
1 шт. |
|
Литионная батарея |
- |
1 шт. |
|
Опция поддержки внешних USB -измерителей мощности |
- |
по отдельному заказу |
|
Функциональная сумка |
- |
по отдельному заказу |
|
Рюкзак |
- |
по отдельному заказу |
|
Кейс для переноски |
- |
по отдельному заказу |
|
Паспорт |
ЮСФД.468769.005 ПС |
1 шт. |
|
Руководство по эксплуатации |
ЮСФД.468769.005 РЭ |
1 шт. |
Сведения о методах измерений
приведены в разделе 5 «Работа с прибором» руководства по эксплуатации ЮСФД.468769.005 РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 09.11.2022 № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
Приказ Росстандарта от 01.02.2022 № 233 «Об утверждении государственной поверочной схемы для средств измерений девиации частоты»;
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
Генераторы сигналов RADIOMERA RMHG-1433. Технические условия
ЮСФД.468769.005 ТУ.
