Приборы многофункциональные измерительные АТМ-СТ
| Номер в ГРСИ РФ: | 98987-26 |
|---|---|
| Производитель / заявитель: | ОАО "Самарский трансформатор", г.Самара |
Приборы многофункциональные измерительные АТМ-СТ (далее - приборы) предназначены для измерений напряжения и силы переменного тока, частоты переменного тока, активной, реактивной, полной электрической мощности, активной и реактивной электрической энергии, коэффициента мощности в трехфазных трехпроводных, трехфазных четырехпроводных электрических сетях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98987-26 | ||||||
| Действует | по 17.07.2031 | ||||||
| Наименование | Приборы многофункциональные измерительные | ||||||
| Модель | АТМ-СТ | ||||||
| Приказы |
№1411 от
17.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5f61837a-243e-0274-d74d-aa18704527e7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «СТ», РОССИЯ, 443017, г. Самара, Южный пр-д, 88
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-030-26 ГСИ. Приборы многофункциональные измерительные АТМ-СТ. Методика поверки
(с 17.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98987-26: Описание типа
2026-98987-26.pdf
|
Скачать | 230 КБ | |
|
98987-26: Методика поверки
МП-НИЦЭ-030-26
2026-mp98987-26.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Приборы многофункциональные измерительные АТМ-СТ (далее - приборы) предназначены для измерений напряжения и силы переменного тока, частоты переменного тока, активной, реактивной, полной электрической мощности, активной и реактивной электрической энергии, коэффициента мощности в трехфазных трехпроводных, трехфазных четырехпроводных электрических сетях.
Описание
Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя (далее - АЦП) и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на LED-дисплее (далее - дисплей).
Конструктивно корпус прибора выполнен из пластика, внутри которого расположены АЦП и микропроцессор.
На лицевой стороне приборов находятся дисплей, на котором отображаются измеренные значения, и кнопки управления. На задней стороне приборов расположены клеммы для подключения первичных источников тока и напряжения, клеммы питания, выводы интерфейсов RS-485, гальванически разделенные дискретные входы (при наличии).
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода в формате ХХХХ_ХХХХ_ХХХХ, где Х - арабские цифры от 0 до 9.
Общий вид приборов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Способ ограничения доступа к местам настройки (регулировки) - пломбировочная наклейка завода-изготовителя. Нанесение знака поверки на приборы не предусмотрено.

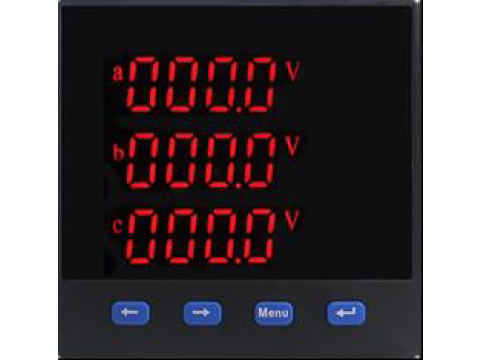

Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид приборов с указанием места нанесения знака утверждения типа, места нанесения заводского номера

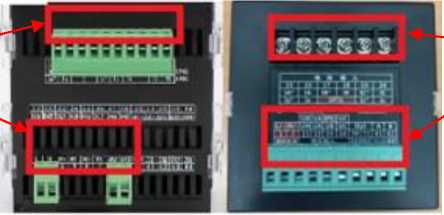

Место нанесения пломбировочной наклейки завода-изготовителя
Вариант 1 Вариант 2
Место нанесения пломбировочной наклейки завода-изготовителя
Рисунок 2 - Задняя сторона приборов с указанием места ограничения доступа к местам настройки (регулировки)
Программное обеспечение
Программное обеспечение (далее - ПО) приборов состоит из встроенного ПО. Программное обеспечение прибора встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
ПО является метрологически значимым.
Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приборов приведены в таблице 1.
Номер версии ПО наносится на маркировочную наклейку, расположенную на верхней стороне прибора.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1001 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное среднеквадратичное значение силы переменного тока Ihom, А |
1; 5 |
|
Диапазон измерений среднеквадратических значений силы переменного тока, А |
От 0,01-Ihom до Ihom |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % |
±0,2 |
|
Номинальное среднеквадратическое значение напряжения переменного тока Uhom, В (фазное/линейное) |
100/\3 / 100 230 / 400 |
|
Диапазон измерений среднеквадратических значений напряжения (фазного/линейного) переменного тока, В |
От 0,2-иномдО Uhom |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения (фазного/линейного) переменного тока, % |
±0,2 |
|
Номинальное значение частоты переменного тока при измерениях, Гц |
50 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
|
Диапазон измерений фазной и суммарной активной (реактивной) электрической мощности, Вт (вар) |
U, В: от 0,2^Uhom до Uhom I, А: От 0,01-Ihom дО Ihom ф, °: от 0 до 360 |
|
Диапазон измерений фазной и суммарной полной электрической мощности, В^А |
U, В: От 0,2^Uhom до Uhom I, А: От 0,01-Ihom дО Ihom |
|
Пределы допускаемой относительной погрешности измерений фазной и суммарной активной, реактивной, полной электрической мощности, % |
±0,5 |
|
Диапазон измерений активной (реактивной) электрической энергии, Вт (вар) |
U, В: от 0,2^Uhom до Uhom I, А: От 0,01-Ihom дО Ihom ф, °: от 0 до 360 |
|
Пределы допускаемой относительной погрешности измерений электрической энергии, %: - активной - реактивной |
приведены в таблицах 3 и 4 приведены в таблицах 5 и 6 |
|
Номинальное значение коэффициента мощности cos ф |
+1 |
|
Диапазон измерений коэффициента мощности cos ф |
от -1 до +1 |
|
Пределы допускаемой приведенной к номинальному значению погрешности измерений коэффициента мощности cos ф, % |
±0,5 |
Таблица 3 - Пределы допускаемой относительной погрешности измерений активной электрической энергии при симметричной нагрузке
|
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cos ф |
Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
|
0,01-]ноМ < I < 0Ж1ном |
от 0,2 ином.ф до ином.ф |
1,0 |
±1,0 |
|
0Ж1ном < I < 1ном |
±0,5 | ||
|
0,02^1ном < I <0,1-!ном |
0,5L |
±1,0 | |
|
0,8C | |||
|
0,1’]ноМ < I < 1ном |
0,5L |
±0,6 | |
|
0,8C |
Примечания:
1) Знаком «L» обозначена индуктивная нагрузка.
2)Знаком «С» обозначена емкостная нагрузка.
Таблица 4 - Пределы допускаемой относительной погрешности измерений активной электрической энергии при однофазной нагрузке
|
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cos ф |
Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
|
0,0Ыном < I < I-ном |
от 0,2 ином.ф до ином.ф |
1,0 |
±0,6 |
|
0,1^1ном < I < I-ном |
0,5L |
±1,0 | |
|
Примечание: 1) Знаком «L» обозначена индуктивная нагрузка. | |||
Таблица 5 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии при симметричной нагрузке
|
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, % |
|
0,01-]ноМ < I < 0,05^ом |
от 0,2' ином.ф до ином.ф |
1,0 |
±2,5 |
|
0,05^ном < I < ^ом |
±2,0 | ||
|
0,05^ном < I < 0,10^1ном |
0,5 |
±2,5 | |
|
0,10<!ном < I < ^ом |
±2,0 | ||
|
0,10<!ном < I < ^ом |
0,25 |
±2,5 |
Таблица 6 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии при однофазной нагрузке
|
Значение силы переменного тока, А |
Значение напряжения переменного тока, В |
Коэффициент sin ф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, % |
|
0,01 •I-ном < I < I-ном |
от 0,2 ином.ф до ином.ф |
1,0 |
±3,0 |
|
0,10<!ном < I < ^ом |
0,5 |
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 20 до 300 от 20 до 300 50 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Постоянная прибора при измерении электрической энергии: - активной энергии, имп./(кВт^ч) - реактивной энергии, имп./(квар^ч) |
5000 5000 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
96x96x96 |
|
Масса, кг, не более |
0,360 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -40 до +70 до 95 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
110000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку прибора методом трафаретной печати.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор многофункциональный измерительный |
АТМ-СТ |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Монтаж и схема подключения» документа «Прибор многофункциональный измерительный АТМ-СТ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 17.03.2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10’1 до 1^106»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 10.09.2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.43-078-05755476-2024 «Прибор многофункциональный измерительный АТМ-СТ. Технические условия».
