Cистема измерений и анализа вибропараметров СИАВ
| Номер в ГРСИ РФ: | 98989-26 |
|---|---|
| Производитель / заявитель: | ООО "ДЕВЕСОФТ РУС", г. Санкт-Петербург |
Система измерений и анализа вибропараметров СИАВ (далее - система) предназначена для измерений параметров сигналов от первичных измерительных преобразователей вибрации при исследованиях вибродинамического состояния элементов и систем силового агрегата на автомобилях, моторных стендах и вибростендах с учетом дорожных и моторных нагрузок для оценки их функциональности и надежности.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98989-26 | ||||||
| Наименование | Cистема измерений и анализа вибропараметров | ||||||
| Модель | СИАВ | ||||||
| Приказы |
№1411 от
17.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 88ebbbc5-7967-268b-b427-b0646d564d08 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ДЕВЕСОФТ РУС», РОССИЯ, 191023, г. Санкт-Петербург, ул. Караванная, д. 1 литера А, пом. 60-н, комнаты № 9, 10
Поверка
| Методика поверки / информация о поверке |
МП 53-01-26 ГСИ. Cистема измерений и анализа вибропараметров СИАВ. Методика поверки
(с 17.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 09.08.2026 |
Поверители
Скачать
|
98989-26: Описание типа
2026-98989-26.pdf
|
Скачать | 147.1 КБ | |
|
98989-26: Методика поверки
МП 53-01-26
2026-mp98989-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Система измерений и анализа вибропараметров СИАВ (далее - система) предназначена для измерений параметров сигналов от первичных измерительных преобразователей вибрации при исследованиях вибродинамического состояния элементов и систем силового агрегата на автомобилях, моторных стендах и вибростендах с учетом дорожных и моторных нагрузок для оценки их функциональности и надежности.
Описание
Принцип действия системы основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов преобразователей, установленных на испытуемых объектах, и дальнейшей передаче измерительной информации на внешние устройства.
Конструктивно система состоит из измерительных модулей, установленных в стойку-шасси:
- модуль измерительный SIRIUSi-XHS-8xUNI-8xCNT - 1 шт.;
- модули измерительные SIRIUS-X-16xACC - 2 шт.;
- модули измерительные IOLITE-X-8xACC - 3 шт.
Модули могут использоваться отдельно или совместно, в зависимости от измерительной задачи. На корпусе модулей расположены светодиодные индикаторы, разъемы измерительных каналов, питания, интерфейса Ethernet. Модули созданы на основе отдельных для каждого измерительного канала унифицированных плат аналогово-цифрового преобразования (далее - АЦП):
- гибридный АЦП - объединяющий 24-битный АЦП с частотой дискретизации 1 МГц и 16-битный АЦП с частотой дискретизации 15 МГц (модуль SIRIUSi-XHS-8xUNI-8xCNT);
- 24-битный АЦП с частотой дискретизации 200 кГц (модули SIRIUS-X и IOLITE-X).
Модуль SIRIUSi-XHS-8xUNI-8xCNT имеет 8 входных аналоговых каналов типа UNI и 8 каналов типа CNT, модуль IOLITE-X-8xACC имеет 8 входных аналоговых каналов типа ACC и модули SIRIUS-X-16xACC - 16 входных аналоговых каналов типа ACC. Для подавления помех в контуре заземления каждого модуля используется гальваническая развязка входов.
К системе данного типа относится система измерений и анализа вибропараметров СИАВ, серийный номер 25.10.0001.

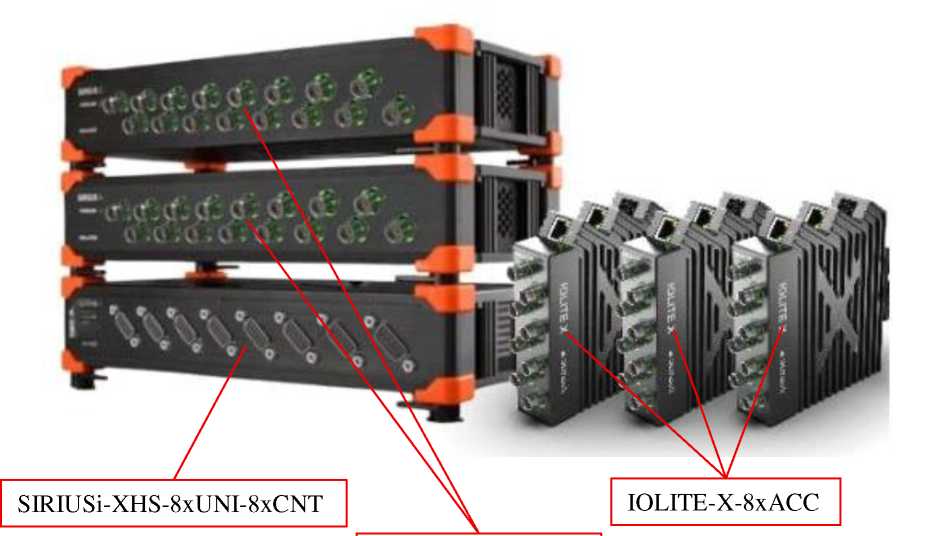

Общий вид системы с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Серийный номер в формате цифрового обозначения и знак утверждения типа наносится на тыльную часть модуля SIRIUSi-XHS-8xUNI-8xCNT с помощью самоклеящейся пленки.
Пломбировка от несанкционированного доступа не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.
SIRIUS-X-16xACC
место нанесения знака утверждения типа и серийного номера
Рисунок 1 - Общий вид системы с указанием мест нанесения знака утверждения типа и серийного номера
Программное обеспечение
Для управления режимами работы системы и обработки измерительных сигналов применяется программное обеспечение (далее - ПО), состоящее из встроенного в модули и автономного ПО.
Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Автономное ПО предназначено для управления режимами функционирования системы, обработки полученного сигнала и визуализации измерительной информации.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное ПО |
автономное ПО | |
|
Идентификационное наименование ПО |
Firmware |
DewesoftX |
|
Номер версии (идентификационный номер) |
не ниже 1.0 |
не ниже 2025.1 |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Входные каналы типа UNI | |
|
Диапазон измерений напряжения постоянного тока, В |
от —100 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(З40-<иизм1)|+2Л10-4Ъ2)+Д3)) |
|
Диапазон измерений амплитудных значений напряжения переменного тока, В |
от 5*10-5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В в диапазоне частот от 10 до 1000 Гц вкл. в диапазоне частот св. 1 до 10 кГц вкл. в диапазоне частот св. 10 до 100 кГц |
±(4И0 Ч’и;м-2И0 Ч)) ±((г10 Ч’и;м-5И0 Ч)) ±(Г10-^иизм+Г10-3Ъ) |
|
Диапазон измерений электрического заряда (с адаптером DSI-CHG-50) в диапазоне частот от 40 Гц до 40 кГц, пКл |
от 10 до 30 000 |
|
Пределы допускаемой абсолютной погрешности измерений электрического заряда, пКл |
±(5-10-3 •|Сизм|)4) |
|
1) иизм - здесь и далее, измеренное значение напряжения, В; 2) D - здесь и далее, предел измерений, В; 3) Д - 40 мкВ для пределов измерений <10 В и 1 мВ для пределов измерений >10 В; 4) Сизм - измеренное значение электрического заряда, пКл | |
|
Входные каналы типа CNT | |
|
Диапазон измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход), Гц |
от 1 до 2-106 |
|
Пределы допускаемой относительной погрешности измерений частоты следования импульсов с амплитудой импульсного сигнала от 2 до 5 В (TTL-вход) |
±1-10-4 |
|
Входные каналы типа АСС | |
|
Диапазон измерений напряжения постоянного тока, В |
от —10 до +10 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(2И0 *• 1’11;м -2И0 Ч)) |
|
Диапазон измерений амплитудных значений напряжения переменного тока, В |
от 340-4 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В в диапазоне частот от 3 до 1000 Гц вкл. в диапазоне частот св. 1 до 10 кГц вкл. в диапазоне частот св. 10 до 20 кГц |
±(6И0 Ч’11;м-230 Ч)) ±(840-<иизм+640-4^) ±(1-10-3-UB3M+2-10-3-D) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество входных каналов типа UNI |
8 |
|
Количество входных каналов типа CNT |
8 |
|
Количество входных каналов типа АСС |
56 |
|
Параметры электропитания: | |
|
напряжение постоянного тока, В |
от 12 до 48 |
|
Рабочие условия применения: | |
|
температура окружающего воздуха, °С |
от -10 до +55 |
|
относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
|
Габаритные размеры (длина^ширина^высота), мм, не более: SIRIUSi-XHS-8xUNI-8xCNT | |
|
длина |
149 |
|
ширина |
55 |
|
высота |
266 |
|
SIRIUS-X-16xACC | |
|
длина |
149 |
|
ширина |
55 |
|
высота |
266 |
|
IOLITE-X-8xACC | |
|
длина |
115 |
|
ширина |
35 |
|
высота |
137 |
|
Масса, кг, не более: | |
|
SIRIUSi-XHS-8xUNI-8xCNT |
2,4 |
|
SIRIUS-X-16xACC |
1,7 |
|
IOLITE-X-8xACC |
0,6 |
Знак утверждения типа
наносится на корпус системы в виде наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Модуль измерительный |
SIRIUSi-XHS-8xUNI-8xCNT |
1 шт. |
|
Модуль измерительный |
SIRIUS-X-16xACC |
2 шт. |
|
Модуль измерительный |
IOLITE-X-8xACC |
3 шт. |
|
Адаптер |
DSI-CHG-50 |
8 шт. |
|
Руководство по эксплуатации |
СИАВ.01-2025РЭ |
1 экз. |
|
Паспорт |
СИАВ.01-2025ПС |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Начало работы» руководства по эксплуатации СИАВ.01-2025РЭ «Система измерений и анализа вибропараметров СИАВ. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 1706 от 18.08.2023 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’2 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии № 1520 от 28.07.2023 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии № 2360 от 26.09.2022 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
