Трансформаторы комбинированные измерительные ECIT-3
| Номер в ГРСИ РФ: | 99004-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Инженерный центр "Энергосервис", г.Архангельск |
Трансформаторы комбинированные измерительные ECIT-3 (далее - трансформаторы ECIT-3) предназначены для масштабных преобразований и измерений напряжения и силы переменного тока (в том числе с апериодической составляющей) в электроустановках класса напряжения до 20 кВ включительно с дальнейшей передачей результатов измерений и преобразований по цифровым интерфейсам в системы учета электрической энергии, устройствам измерений, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99004-26 | ||||||
| Действует | по 21.07.2031 | ||||||
| Наименование | Трансформаторы комбинированные измерительные | ||||||
| Модель | ECIT-3 | ||||||
| Модификации |
ECIT-3-20-50(1250)-24-X На испытания представлены: ECIT-3-20-50(1250)-24-TX2-R1 |
||||||
| Приказы |
№1427 от
21.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2efdff50-230f-6d13-4995-e635d537fcd6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Инженерный центр «Энергосервис», РОССИЯ, 163046, г. Архангельск, ул. Котласская, д. 26
Поверка
| Методика поверки / информация о поверке |
ECIT.265143.003 МП ГСИ. Трансформаторы комбинированные измерительные ECIT-3. Методика поверки.
(с 21.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99004-26: Описание типа
2026-99004-26.pdf
|
Скачать | 133.6 КБ | |
|
99004-26: Методика поверки
ECIT.265143.003 МП
2026-mp99004-26.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Трансформаторы комбинированные измерительные ECIT-3 (далее - трансформаторы ECIT-3) предназначены для масштабных преобразований и измерений напряжения и силы переменного тока (в том числе с апериодической составляющей) в электроустановках класса напряжения до 20 кВ включительно с дальнейшей передачей результатов измерений и преобразований по цифровым интерфейсам в системы учета электрической энергии, устройствам измерений, защиты, автоматики, сигнализации и управления.
Описание
Принцип действия трансформаторов ECIT-3 при измерении силы переменного тока основан на применении законов полного тока и электромагнитной индукции.
Масштабирование силы переменного тока выполняется при помощи катушки Роговского.
Масштабирование напряжения переменного тока выполняется с помощью емкостного датчика с компенсацией нелинейных эффектов.
Масштабированные трансформаторами ECIT-3 сигналы силы и напряжения переменного тока через схемы согласования поступают на входы аналого-цифрового преобразователя, который производит аналого-цифровое преобразование мгновенных значений измеряемых сигналов промышленной частоты и передает данные на микроконтроллер. Микроконтроллер обеспечивает вычисление параметров электрической сети, усреднение измеренных и вычисленных параметров, публикацию выборок значений (Sampled Values) в соответствии с требованиями МИ 3476-15 «ГСИ. Технические требования по реализации цифрового интерфейса для измерительных преобразователей с использованием МЭК 61850-9-2LE».
На выходе трансформаторы ECIT-3 формируют один или несколько потоков измеренных мгновенных значений силы тока и напряжения со следующими стандартными частотами дискретизации: 4000, 4800, 12000, 14400 Гц. Частота может быть изменена по требованию заказчика, но не должна превышать 96000 Гц. Все метрологические характеристики гарантируются только с учетом тех гармонических и интергармонических составляющих, частота которых минимум в 4 раза меньше частоты дискретизации.
Дополнительно трансформаторы ECIT-3 могут передавать информацию о различных параметрах измеряемых электрических сигналов и передаваемой электрической энергии и диагностическую информацию о собственном состоянии.
Синхронизация трансформаторов ECIT-3 обеспечивается внешними источниками синхронизации по протоколу PTP или с помощью последовательности импульсов 1PPS.
Трансформаторы ECIT-3 предназначены для работы на присоединениях в качестве трансформатора тока с номинальным значением силы тока от 50 до 1250 А и в качестве трансформатора напряжения с номинальным значением напряжения от 3000N3 до 22000/^3 В.
Конструктивно трансформаторы ECIT-3 состоят из металлического токопровода, вокруг которого располагаются катушка Роговского и емкостной датчик. Все вместе они заключены в литой корпус. В нижней части литого неразборного корпуса находится металлический корпус, внутри которого располагается электронная плата.
Трансформаторы ECIT-3 выпускаются в модификациях ECIT-3-20-50(1250)-24-X, где X - характеристика цифровых интерфейсов (E1F1 - 1 x Ethernet 100Base-TX, 1 x FlexRay; TX2 - 2 x Ethernet 100Base-TX; FX2 - 2 x Ethernet 100Base-FX), и не имеют иных модификаций, отличающихся метрологическими характеристиками. Условное обозначение содержит также информацию о дополнительных параметрах (в том числе тип питания, интерфейсы, дополнительные функции), не относящихся к метрологическим характеристикам.
Заводской номер наносится на маркировочную наклейку, расположенную на корпусе электронного блока трансформаторов ECIT-3, типографским или иным методом в виде цифрового обозначения.

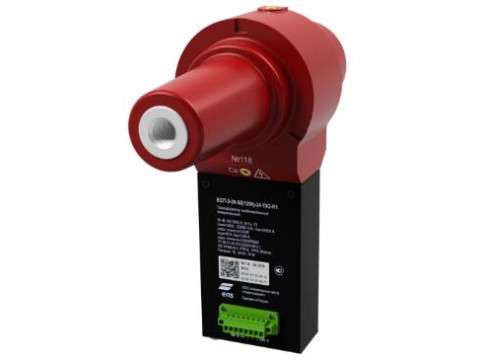

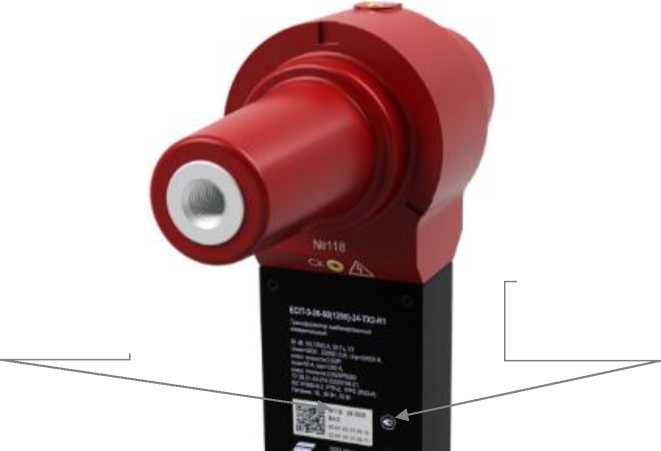

Общий вид трансформаторов ECIT-3 с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы ECIT-3 не предусмотрено. Предусмотрено нанесение гарантийной наклейки, обеспечивающей ограничение доступа к разбору металлического корпуса трансформаторов ECIT-3 без повреждения наклейки, на нижнюю часть металлического корпуса трансформаторов ECIT-3.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид трансформаторов ECIT-3 с указанием мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Трансформаторы ECIT-3 работают под управлением микроконтроллера, в который в процессе изготовления загружается встроенное программное обеспечение (далее - ПО), предназначенное для обработки результатов аналого-цифрового преобразования сигналов тока и напряжения, вычисления, дополнительной обработки и передачи по цифровым интерфейсам значений тока, напряжения и других данных.
Встроенное ПО разделено на метрологически значимую и незначимую части.
Влияние метрологически значимой части встроенного ПО учтено при нормировании метрологических характеристик трансформаторов ECIT-3.
Встроенное ПО аппаратно защищено от случайных и преднамеренных изменений, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. При обновлении в процессе эксплуатации для защиты встроенного ПО от несанкционированного изменения применяются следующие меры: наличие встроенных средств защиты ПО микроконтроллера, наличие встроенного средства загрузки ПО (bootloader), разграничение доступа к данным встроенного ПО, наличие аппаратной защиты от считывания микропрограммы из памяти микроконтроллера (обеспечивается возможностями микроконтроллера).
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ecit.mhx |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.х.х |
|
Цифровой идентификатор |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (x.x), где «х» может принимать целые значения в диапазоне от 0 до 99. | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Для настройки трансформаторов ECIT-3 и считывания результатов измерений предназначено внешнее ПО «ES Конфигуратор». Данное ПО не является метрологически значимым.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон номинального напряжения переменного тока Uном, В |
от 3000/^3 до 22000/^3 |
|
Класс точности по напряжению для измерений (в диапазоне от 0,8 • ином до 1,2- ином) по ГОСТ Р МЭК 60044-7-2010 |
0,5 |
|
Номинальный коэффициент перенапряжения Fv по ГОСТ Р МЭК 60044-7-2010 |
1,9 1) |
|
Класс точности по напряжению для защиты (в диапазоне от 0,02 • Uном до 1,9- Uном) по ГОСТ Р МЭК 60044-7-2010 |
3P |
|
Номинальный первичный ток Iном, А |
50 |
|
Номинальный коэффициент превышения первичного тока Кpcr |
25 |
|
Номинальный расширенный первичный ток Ipcr, А |
1250 |
|
Класс точности по току для измерений (в диапазоне от 0,01 • Iном до 25-1ном) по ГОСТ Р МЭК 61869-2-2015 |
0,5S |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Номинальный коэффициент предельной кратности Кssc |
500 2) |
|
Класс точности по току для защиты (в диапазоне от Iном до 500 • Iном) по ГОСТ Р МЭК 61869-2-2015 |
5PR |
|
Пределы допускаемой абсолютной угловой погрешности сдвига фаз между напряжением и током (для измерений), ‘ |
±45 при 0,01Iном < I < 0,05'Iном при 0,8-ином < и < 1,2-ином ±20 при 0,05 • Iном < I < 0,2 • Iном при 0,8^ Uном < U < 1,2' Uном ±15 при 0,2 • Iном < I < 25 • Iном при 0,8-ином < и < 1,2-ином |
|
Пределы допускаемой абсолютной угловой погрешности сдвига фаз между напряжением и током (для защиты), ‘ |
±30 при Iном < I < 500 • Iном 2) при 0,02^ ином < и < 1,9- ином |
|
1) Коэффициент перенапряжения Fv по ГОСТ Р МЭК 60044-7-2010 при 8-ми часовом воздействии. 2) Длительность зависит от значения силы переменного тока. При 500 • Iном длительность не более 3 с. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная частота f, Гц |
50 |
|
Класс напряжения, кВ |
20 |
|
Наибольшее рабочее напряжение инр, кВ |
24 |
|
Наибольший рабочий ток Iнр, А |
1250 |
|
Количество измеряемых фаз |
1 |
|
Тип входа синхронизации времени |
1PPS; PTP |
|
Значение частоты дискретизации, Гц * |
4000; 4800; 12000; 14400 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
250x250x120 |
|
Масса, кг, не более |
3 |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа (мм рт. ст.) |
от -25 до +40 до 98 от 84,0 до 106,7 (от 630 до 800) |
|
* Значение частоты дискретизации может быть изменено по требованию заказчика, но не должно превышать 96000 Гц. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
200000 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится типографским методом на титульный лист паспорта и руководства по эксплуатации и на маркировочную наклейку, расположенную на корпусе электронного блока трансформатора ECIT-3, любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор комбинированный измерительный |
ECIT-3 |
1 |
|
Паспорт |
ECIT.265143.003 ПС |
1 |
|
Руководство по эксплуатации |
ECIT.265143.003 РЭ |
1* |
|
* Доступно для скачивания на сайте https://enip2.ru/support/. В бумажном виде поставляется по отдельному заказу. | ||
Сведения о методах измерений
приведены в разделе 3 «Устройство и функциональные возможности» документа ECIT.265143.003 РЭ «Трансформатор комбинированный измерительный ECIT. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р МЭК 60044-7-2010 «Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения»;
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ Р МЭК 61869-4-2019 «Трансформаторы измерительные. Часть 4. Дополнительные требования к комбинированным трансформаторам»;
МИ 3476-15 «ГСИ. Технические требования по реализации цифрового интерфейса для измерительных преобразователей с использованием МЭК 61850-9-2LE»;
Приказ Росстандарта от 07.08.2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Приказ Росстандарта от 21.07.2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 26.51.43-016-53329198-21 «Трансформатор комбинированный измерительный ECIT. Технические условия».
