Хроматограф жидкостный высокоэффективный Альфахром
| Номер в ГРСИ РФ: | 99006-26 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | ЗАО Институт хроматографии "ЭкоНова", г.Новосибирск |
Хроматограф жидкостный высокоэффективный Альфахром (далее - хроматограф) предназначен для измерений содержания компонентов в биологических пробах, фармацевтических препаратах, при контроле безопасности пищевых продуктов, в алкогольных и безалкогольных напитках, сельхозпродукции, мониторинге окружающей среды и других областях деятельности.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99006-26 | ||||||
| Наименование | Хроматограф жидкостный высокоэффективный | ||||||
| Модель | Альфахром | ||||||
| Приказы |
№1427 от
21.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ccd0fac7-620d-ac41-c0e8-118ade0397dc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ЗАО ИХ «ЭкоНова», РОССИЯ, 630090, г. Новосибирск, ул. Инженерная, д. 28
Поверка
| Методика поверки / информация о поверке |
РТ-МП-467-705-2026 ГСИ. Хроматограф жидкостный высокоэффективный Альфахром. Методика поверки.
(с 21.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99006-26: Описание типа
2026-99006-26.pdf
|
Скачать | 215.3 КБ | |
|
99006-26: Методика поверки
РТ-МП-467-705-2026
2026-mp99006-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Хроматограф жидкостный высокоэффективный Альфахром (далее - хроматограф) предназначен для измерений содержания компонентов в биологических пробах, фармацевтических препаратах, при контроле безопасности пищевых продуктов, в алкогольных и безалкогольных напитках, сельхозпродукции, мониторинге окружающей среды и других областях деятельности.
Описание
Принцип действия хроматографа основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии с последующим детектированием с помощью спектрофотометрического УФ-детектора.
Хроматограф состоит из устройств, смонтированных на общем основании и закрытых кожухами: спектрофотометрического УФ-детектора (с проточной кюветой), двух шприцевых насосов с краном и датчиком давления, автоматического устройства ввода пробы, электронного блока управления и измерения, хроматографической колонки и термостата колонки. В качестве отдельного блока поставлен ноутбук и комплект программного обеспечения.
Диапазон длин волн спектрофотометрического УФ-детектора составляет
от 190 до 360 нм.

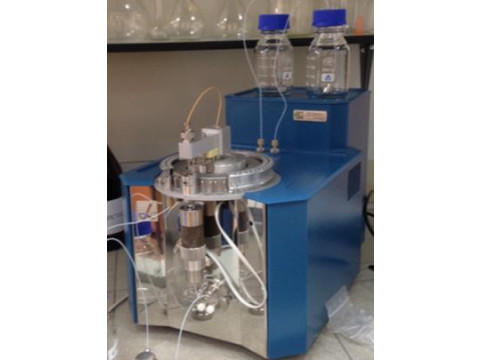

Внешний вид хроматографа приведен на рисунке 1.
Блок управления обеспечивает измерение электрических сигналов оптической плотности от спектрофотометрического УФ-детектора, управление всеми механическими узлами хроматографа, включая спектрофотометрический УФ-детектор, а также их автоматическое тестирование; выполнение серии анализов по командам управления от персонального компьютера и передачу в него всех полученных результатов, сообщений о режимах работы и статусах механических узлов хроматографа.
Блок управления обеспечивает выполнение всех функций, включая сервисные и тестовые по командам от управляющего компьютера. Хроматограф имеет маркировочную табличку с заводским номером. К средству измерений данного типа относится хроматограф жидкостный высокоэффективный Альфахром, заводской № 004.
Маркировочная табличка расположена на задней стенке корпуса хроматографа над выключателем питания. Заводской номер имеет цифровой формат, нанесен типографским способом. Общий вид маркировочной таблички представлен на рисунке 2.

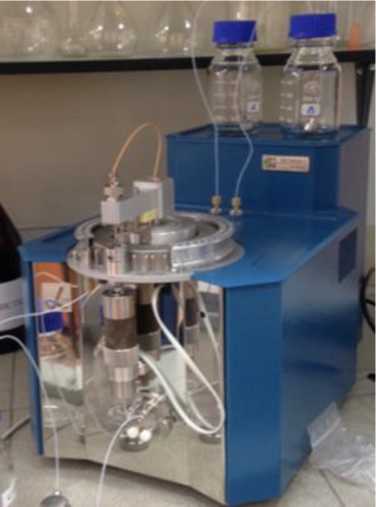

Рисунок 1 - Внешний вид хроматографа

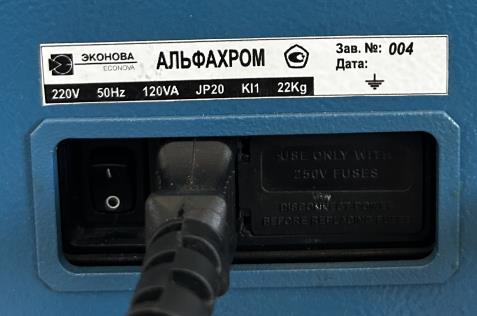

Рисунок 2 - Маркировочная табличка
Пломбирование хроматографа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
В хроматографе используется автономное программное обеспечение (далее - ПО) АльфаХром, Мультихром, АльфаСпектр и МетроС.
Управляющая программа АльфаХром обеспечивает:
- выполнение всех функций по подготовке хроматографа к работе;
- проверку правильности функционирования узлов хроматографа;
- управление всеми функциями и режимами хроматографа при выполнении анализов;
- сбор и хранение получаемой информации.
Программа обработки хроматографической информации МультиХром обеспечивает:
- выявление хроматографических пиков, автоматическую разметку пиков с настройкой алгоритма отбора пиков;
- расчет параметров хроматографических пиков с выбором расчетных формул;
- градуировку хроматографа методом внешнего или внутреннего стандарта;
- идентификацию и определение концентрации компонентов разделяемых смесей;
- формирование отчетов, вывод отчетов на экран, на принтер и запись отчета в виде файла.
Программа обработки хроматографической информации АльфаСпектр обеспечивает:
- выявление хроматографических пиков, автоматическую разметку пиков с настройкой алгоритма отбора пиков;
- расчет параметров хроматографических пиков с выбором расчетных формул;
- градуировку хроматографа методом внешнего или внутреннего стандарта;
- идентификацию и определение концентрации компонентов разделяемых смесей;
- формирование отчетов, вывод отчетов на экран, на принтер и запись отчета в виде файла.
Программа метрологических расчетов МетроС обеспечивает:
- расчет среднего квадратического отклонения (СКО) по площадям хроматографических пиков и по временам их удерживания;
- определение флуктуаций нулевого сигнала (шума) детектора хроматографа;
- определение дрейфа нулевого сигнала детектора;
- формирование и печать отчетов.
И дентификационные данные программного обеспечения представлены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
МультиХром |
АльфаХром |
АльфаСпектр |
МетроС |
|
Номер версии (идентификационный номер) ПО |
2.4 |
1.2 |
1.2 |
не применяется |
|
Цифровой идентификатор ПО |
31D004D47BE 63772493D1D A38543B820 |
829C4D858B 1B0FA9E3B F5276A48CE |
54154874FD54 BD542CA442F DADEDD5D8 |
B0AE8E6ACC EAA2D22B429 6F78FEEC032 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
MD5 |
MD5 |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала детектора с имитатором кюветы при времени измерения 0,3 с, е.о.п., не более |
Г10-4 |
|
Дрейф нулевого сигнала детектора с имитатором кюветы, е.о.п./ч, не более |
540-5 |
|
Относительное среднее квадратическое отклонение выходного сигнала хроматографа, %, не более | |
|
по времени удерживания |
1,0 |
|
по площади пиков |
1,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Относительное изменение выходного сигнала хроматографа за 4 часа непрерывной работы, %, не более | |
|
по времени удерживания |
±3 |
|
по площади пика |
±3 |
|
Предел детектирования по антрацену, г/см3, не более |
2-10’9 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность от сети, ВА, не более |
200 |
|
Частота переменного тока, Гц |
50/60 |
|
Напряжение питания, В |
от 197 до 242 |
|
Габаритные размеры, мм, не более: - высота |
315 |
|
- ширина |
275 |
|
- длина |
480 |
|
Масса, кг, не более |
22 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность при температуре 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
12000 |
|
Срок службы, лет |
15 |
Знак утверждения типа
наносится на маркировочную табличку и титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный высокоэффективный Альфахром |
- |
1 шт. |
|
Спектрофотометрический УФ-детектор, в т.ч. кювета детектора, объем 1,2 мкл |
- |
1 шт. |
|
Насос градиентный автоматический |
- |
- |
|
Дозатор автоматический |
1 шт. | |
|
Пробирки одноразовые с пробками (1000 шт./упак.) |
1 шт. | |
|
Термостат колонки |
1 шт. | |
|
Тестовая колонка 02х75 мм (Prontosil, 120-5 С18 5 мкм) |
1 шт. | |
|
Рабочая колонка 02х75 мм (Prontosil, 120-5 С18 5 мкм) |
1 шт. | |
|
Комплект запасных частей и принадлежностей (ЗИП), в т.ч. комплект кабелей |
1 шт. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Комплект программного обеспечения (управляющая, обрабатывающая и сервисная программы), на русском языке |
1 шт. | |
|
Сосуды для элюентов стеклянные, 250 мл |
2 шт. | |
|
Управляющий персональный компьютер |
1 шт. | |
|
Источник бесперебойного питания (ИБП) |
1 шт. | |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации, главе 8 «Подготовка хроматографа к работе» и главе 9 «Управление хроматографом - запуск серии анализов».
Применение средства измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 28.12.2024 № 3158 Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах.
