Расходомеры-счетчики массовые кориолисовые OPTIMASS x400
| Номер в ГРСИ РФ: | 99010-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Krohne", Германия |
Расходомеры-счетчики массовые кориолисовые OPTIMASS x400 (далее - расходомеры) предназначены для измерений массового расхода (массы) и объемного расхода (объема) жидкости, в том числе нефти, массового расхода (массы) газа, температуры жидкости и газа, а также плотности жидкости.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99010-26 | |||||||||
| Действует | по 21.07.2031 | |||||||||
| Наименование | Расходомеры-счетчики массовые кориолисовые | |||||||||
| Модель | OPTIMASS x400 | |||||||||
| Модификации |
OPTIMASS 1400 OPTIMASS 2400 |
|||||||||
| Приказы |
№1427 от
21.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 151b550c-c610-38b3-b3bf-5d8d22626bd4 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
«KROHNE Ltd.», СОЕДИНЕННОЕ КОРОЛЕВСТВО, 34-38 Rutherford Drive Park Farm Industrial Estate Wellingborough Northants NN8 6AE
Поверка
| Методика поверки / информация о поверке |
РТ-МП-634-208-2026 ГСИ. Расходомеры-счетчики массовые кориолисовые OPTIMASS x400. Методика поверки.
(с 21.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
при измерении расхода и/или количества жидкости
4 года
при измерении расхода и/или количества газа
1 год
при измерении расхода и/или количества нефти
1 год
канал измерения плотности
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99010-26: Описание типа
2026-99010-26.pdf
|
Скачать | 248 КБ | |
|
99010-26: Методика поверки
РТ-МП-634-208-2026
2026-mp99010-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Расходомеры-счетчики массовые кориолисовые OPTIMASS x400
(далее - расходомеры) предназначены для измерений массового расхода (массы) и объемного расхода (объема) жидкости, в том числе нефти, массового расхода (массы) газа, температуры жидкости и газа, а также плотности жидкости.
Описание
Принцип измерения основан на эффекте Кориолиса, возникающего в колебательной системе. Измерительные трубки совершают колебания и генерируют синусоидальную волну с частотой вынужденной силы, создаваемой катушкой возбуждения. Эта синусоидальная волна отслеживается сенсорами. При прохождении жидкости или газа по трубам эффект Кориолиса вызывает фазовое смещение синусоидальной волны, которое фиксируется сенсорами. Это фазовое смещение прямо пропорционально массовому расходу. Измерение плотности происходит за счет определения частоты колебаний и измерения температуры при помощи встроенного термометра.
Расходомеры состоят из первичного преобразователя (далее - ПП) с встроенным термометром сопротивления и преобразователя сигналов (далее - ПС). ПП представляет собой измерительную камеру с подводящим и отводящим патрубками или фланцами для монтажа на трубопровод. В измерительной камере параллельно расположены две измерительные трубки.
Сигналы с ПП поступают на ПС, где происходит обработка, вычисление и индикация и формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода, цифрового выхода RS-485 (Foundation Fieldbus, Profibus, Modbus), протокола HART. Также ПС имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. nC может жестко крепится на ПП (компактное исполнение), или может быть соединен с ПП с помощью кабеля (разнесенное исполнение).
Расходомеры выпускаются в модификациях: OPTIMASS 1400 и OPTIMASS 2400. Модификации отличаются применением в составе расходомера ПП OPTIMASS 1000 или OPTIMASS 2000. В качестве ПС применяют MFC 400 для каждой из модификаций.
Расходомеры имеют следующие варианты присоединения к трубопроводу:
- фланцевое;
- резьбовое;
- специальное «гигиеническое» присоединение.
Расходомеры могут выпускаться с исполнении с обогревающим кожухом.
Общий вид расходомеров представлен на рисунке 1.
Серийный номер расходомеров наносится на маркировочную табличку в буквенноцифровом формате методом печати в соответствии с рисунком 2. Нанесение знака поверки не предусмотрено. Ограничение доступа к настройкам может быть произведено путем установки перемычки в положение «защита» с последующей пломбировкой защитной крышки дисплея ПС как указано на рисунке 3.
а)
в)
г)
KROHNE
д)

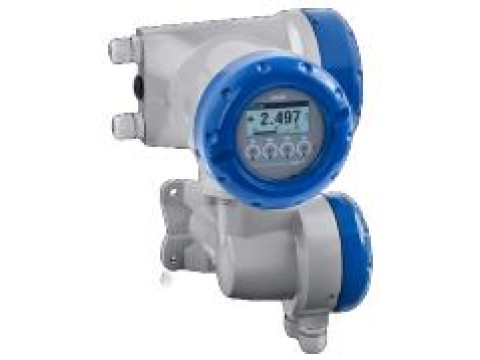

Рисунок 1 - Общий вид расходомеров-счетчиков массовых кориолисовых OPTIMASS x400 а) преобразователь сигналов MFC 400;
б) первичный преобразователь OPTIMASS 1000;
в) компактное исполнение OPTIMASS 1400;
г) первичный преобразователь OPTIMASS 2000;
д) компактное исполнение OPTIMASS 2400.
ILCH Р IB wtwuwK
II ZG Ekda [la. ИСТО Gb
II ZU kxttlllC ITK Utj
MFC40DF
Welted Мв1мпв1: 31ft'L
Mpnuflpctyrad yyyy-frnvdd
SflS: £)ax«K4WKKMU« TAG
ElearontE НгИьсс EH2.U
CG: DGOlU® 4<V4TS'
Место нанесения серийного номера
Or ||ым£s nw гмазьзам- * ыдм- и /га*
.-..■г.лт! ,w| i-.iiji iVft-S-ixx. йгг- ij-TiX*
ICO - 230 VAC 50 - 60 Hz
Vfcb44H.MUabB1CMOC»3CKKKSJ
Frtrerj1 -1.'32&aifi -74'2300
-1«4ПЬЯГЯ -ТП'ЗПС
!-«ccndar7 NcicBriil’isd
а)
Место нанесения знака утверждения типа
б)

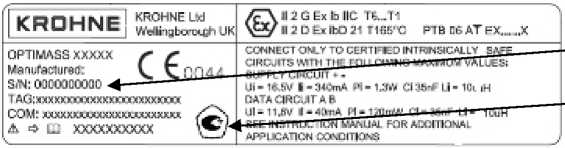

Рисунок 2 - Место нанесения знака утверждения типа и серийного номера а) маркировочная табличка на преобразователе сигналов б) маркировочная табличка на первичном преобразователе
Место нанесения серийного номера
Место нанесения знака утверждения типа
Место установки перемычки
■?' Ъсг-а*
Место пломбирования защитной крышки ___ преобразователя сигналов
Рисунок 3 - Место установки перемычки и место пломбирования крышки преобразователя сигналов
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память ПС.
ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе измеренных данных вычисляет массу, массовый расход, объем, объемный расход, плотность и температуру. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотно-импульсный, цифровой, аналоговый сигналы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Electronic revision (ER) |
|
Номер версии (идентификационный номер) ПО |
2.х.хх |
|
Примечание: «х» может принимать значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение | |
|
Optimass 1400 |
Optimass 2400 | |
|
Максимальный массовый расход жидкости, QмЖмакс, кг/ч |
Qмжном • 1,3 |
Qмжном • 1,9 |
|
Максимальный объемный расход жидкости, QvЖмакс, ДМ3/ч |
Qvжном • 1,3 |
Qvжном • 1,9 |
|
Максимальный массовый расход газа, Qm^kc, кг/ч |
от 51,34-рг1) до 912,52- рг1) |
от 1440^ рг1) до 16200^ рг1) |
|
Диапазон измерений плотности жидкости, кг/м3 |
от 650 до 2000 | |
|
Диапазон измерений температуры измеряемой среды, °С |
от -40 до +130 |
от -45 до +130 |
|
Пределы основной допускаемой относительной погрешности измерений массового расхода (массы) жидкости, 3мж, % |
±0,152) |
±0,13) |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) жидкости, Зvж, % |
±7(^мж)2 + ((4^ж / PW00)2 4) | |
|
Пределы основной допускаемой относительной погрешности измерений массового расхода (массы) газа, 3мг, % |
±0,52) |
±0,52) |
|
Пределы допускаемой абсолютной погрешности измерений плотности жидкости, Лрж, кг/м3 |
±55); ±26) |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды, ЛТ, °С |
±1 | |
|
1) рг - плотность газа при рабочих условиях, кг/м3. 2) К основной относительной погрешности измерений массового расхода (массы) жидкости (газа) прибавляется значение дополнительной погрешности, вычисляемой по формуле Am = (Z/Qm)-100 (1) где Z - стабильность нуля, кг/ч; Qm - текущее значение массового расхода жидкости (газа), кг/ч. 3) В случае, если текущий расход менее 0,05^мжмакс, то к основной относительной погрешности измерений массового расхода (массы) жидкости прибавляется Am, вычисляемое по формуле (1). 4) р - плотность измеряемой жидкости, кг/м3 5) Для типоразмера S15. 6) Для типоразмеров S25... S50. | ||
Таблица 3 - Номинальные значения расхода жидкости и стабильность нуля
|
Модификация |
Типоразмер |
Номинальный массовый расход жидкости, QмЖном, кг/ч |
Номинальный объемный расход жидкости, QvЖном, ДМ3/ч |
Стабильность нуля, Z, кг/ч |
|
OPTIMASS 1400 |
S15 |
4800 |
4800 |
0,65 |
|
OPTIMASS 1400 |
S25 |
20000 |
20000 |
2,7 |
|
OPTIMASS 1400 |
S40 |
60000 |
60000 |
8,0 |
|
OPTIMASS 1400 |
S50 |
125000 |
125000 |
17,0 |
|
OPTIMASS 2400 |
S100 |
220000 |
220000 |
11,0 |
|
OPTIMASS 2400 |
S150 |
500000 |
500000 |
25,0 |
|
OPTIMASS 2400 |
S250 |
1200000 |
1200000 |
60,0 |
|
OPTIMASS 2400 |
S400 |
2400000 |
2400000 |
120,0 |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Optimass 1400 |
Optimass 2400 | |
|
Максимальное рабочее давление, МПа, не более1) |
10 |
18 |
|
Диапазон напряжения электропитания, В: - для цепей постоянного тока - для цепей переменного тока - для цепей постоянного / переменного тока, В |
_ , +30% 24 -55% , ' +10% (от 100 до 230) -15% 24 +10% / +30% 24 -15% / -25% | |
|
Потребляемая мощность, не более - для переменного тока, ВА - для постоянного тока, Вт |
22 12 | |
|
Выходные сигналы: - токовый выход, мА - частотный, Гц - импульсный, имп/с - цифровые |
от 0 до 20, от 4 до 20 от 1 до 10000 от 0,01 до 10000 HART, Profibus DP, Profibus PA, Foundation Fieldbus, Modbus | |
|
Температура измеряемой среды, °С |
от -40 до +130 |
от -45 до +130 |
Продолжение таблицы 4
|
Условия эксплуатации: - температура окружающей среды, °C1) 2) - относительная влажность %, не более - атмосферное давление, кПа |
от - 40 до +65 95 от 84,0 до 106,7 |
|
Масса, кг, не более - преобразователя сигналов - первичного преобразователя |
5,7 62,8 2315,5 |
|
Габаритные размеры (Д*Ш*В), мм, не более - преобразователя сигналов - первичного преобразователя |
277x202x295,8 922x230x405 2572x535x720 |
|
Степень защиты, обеспечиваемая оболочкой (по ГОСТ 14254-2015) |
IP66/IP67 |
|
Маркировка взрывозащиты - компактное исполнение |
0/1 Ex ia/db eb IIC T6...T1 Ga/Gb X 0/1 Ex ia/db IIC T6...T1 Ga/Gb X 0/1 Ex ia/tb IIIC T80°C...T270°C Da/Db X |
|
- разнесенное исполнение ПП |
0Ex ia IIC T6...T1 Ga X 0/1 Ex ia IIIC T80°C...T440°C Da/Db X |
|
ПС |
1Ex db eb [ia Ga] II T6 Gb X 1Ex db [ia Ga] IIC T6 Gb X 1Ex tb [ia Da] IIIC T75°C Db X |
1) В зависимости от исполнения расходомера
|
2) При температуре окружающей |
среды ниже - 25 °C показания |
жидкокристаллического дисплея могут быть нечитаемыми, частота его обновления снижается, работоспособность расходомера сохраняется.
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Cредняя наработка на отказ, ч |
100000 |
|
Cредний срок службы, лет |
10 |
Знак утверждения типа
наносится на маркировочную табличку методом печати в соответствии с рисунком 2, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомеры-счетчики массовые кориолисовые |
OPTIMASS x400 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
OPTIMASS 1400 OPTIMASS 2400 MFC 400 |
1 экз. |
Сведения о методах измерений
приведены в п. 6.1 руководства по эксплуатации на первичный преобразователь массового расходомера OPTIMASS 1400 и руководства по эксплуатации на первичный преобразователь массового расходомера для крупнотоннажного налива и отгрузки продукции OPTIMASS 2400.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Техническая документация KROHNE Ltd., Соединенное королевство Великобритании и Северной Ирландии.
