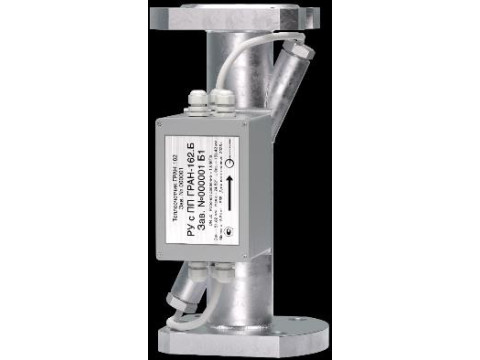

Теплосчетчики ГРАН-162
| Номер в ГРСИ РФ: | 99014-26 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "Промэлектроника", г.Липецк |
Теплосчетчики ГРАН-162 (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры и давления жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99014-26 | |||||||||||||||
| Действует | по 23.07.2031 | |||||||||||||||
| Наименование | Теплосчетчики | |||||||||||||||
| Модель | ГРАН-162 | |||||||||||||||
| Приказы |
№1459 от
23.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f946a89d-d84b-fbc0-6bb4-9baea01940e5 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Промэлектроника»), РОССИЯ, 398005, г. Липецк, ул. Фурманова д.23а
Поверка
| Методика поверки / информация о поверке |
МП 1782-1-2025 ГСИ. Теплосчетчики ГРАН-162. Методика поверки
(с 23.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99014-26: Описание типа
2026-99014-26.pdf
|
Скачать | 263.3 КБ | |
|
99014-26: Методика поверки
МП 1782-1-2025
2026-mp99014-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Теплосчетчики ГРАН-162 (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры и давления жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.
Описание
Принцип работы теплосчетчиков состоит в измерении объема жидкости в потоке, объемного расхода жидкости, температуры и давления жидкости в трубопроводе с помощью расходомерного участка (далее - РУ) с парой пьезоэлектрических преобразователей (один канал) и первичным преобразователем (далее - ПП) и двух преобразователей температуры, входящих в состав теплосчетчика, и последующем вычислении полученной тепловой энергии, путем обработки результатов измерений тепловычислителем (далее - ТВ).
Теплосчетчики состоят из РУ, ПП, ТВ, преобразователей температуры и давления.
ПП крепятся к РУ и производят первичную обработку аналоговых и частотноимпульсных сигналов, поступающих от средств измерений объемного расхода (производят измерение скорости движения жидкости в потоке и рассчитывается её объем на подающем и/или обратном трубопроводе), температуры (комплект) и давления (2 шт.).
ТВ по цифровому каналу получает информацию от ПП и выполняет расчет количества теплоты. К одному ТВ может быть подключено до 6 ПП. Для обеспечения определения и индикации времени работы в режиме измерения количества теплоносителя ТВ имеют встроенные часы реального времени. Для отображения результатов измерений и вычисленных значений, а также данных о настройках, ТВ имеют дисплей.
Энергонезависимая память ТВ хранит информацию часового архива за последние 90 суток, суточного архива за последние 6 месяцев, месячного архива (итоговые значения) за последние 36 месяцев. В ТВ предусмотрены: 3 входа температуры (2 из них опционально), 2 входа давления (1 из них опционально), 2 частотно-импульсных входа (1 из них опционально), 2 частотно-импульсных или логических входа (1 из них опционально), 2 частотно-импульсных или логических выхода (1 из них опционально) и интерфейсы Ethernet, USB, RS-485, Wi-Fi (опционально), Bluetooth (опционально), RS-232 (опционально), GSM (опционально), LoRa (опционально). Они предназначены для ввода измерительной информации, вывода измерительной и архивной информации и осуществления связи с персональным компьютером, автоматизированными диспетчерскими и/или измерительными системами, приборами контроля и регулирования технологический процессов.
В качестве преобразователей температуры применяются платиновые термопреобразователи сопротивления (комплект) Pt100, Pt500, Pt1000, 100П, 500П, 1000П, c классом допуска A и B в соответствии с ГОСТ 6651-2009, либо цифровые преобразователи температуры. Термопреобразователи сопротивления помещаются в защитную гильзу, которая вворачивается в штуцер, вваренный в трубопровод.
В качестве преобразователей давления применяются средства измерений с выходным токовым сигналом или цифровые преобразователи давления утвержденного типа: преобразователи давления измерительные ОВЕН ПД100 (регистрационный номер 47586-11), датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ (регистрационный номер 62292-15), преобразователи давления ПДТВХ-1 (регистрационный номер 43646-10), датчики давления Метран-75 (регистрационный номер 48186-11), датчики давления Метран-150 (регистрационный номер 32854-13), датчики давления малогабаритные КОРУНД (регистрационный номер 47336-16), преобразователи давления измерительные САПФИР-22ЕМ (регистрационный номер 46376-11), преобразователи давления измерительные Сапфир-22МП-ВН (регистрационный номер 33503-16), преобразователи давления измерительные СДВ (регистрационный номер 28313-11), датчики давления 415М (регистрационный номер 59550-14), преобразователи давления измерительные АИР-10 (регистрационный номер 31654-14), преобразователи давления измерительные АИР-20/М2 (регистрационный номер 63044-16), преобразователи давления измерительные «ЭЛЕМЕР-АИР-30М» (регистрационный номер 67954-17), датчики давления серий DMP, DMD, DS, DMK, x|act, DM, Baroli, DPS, XMP, HU, 17.600G, 17.609G, 18.600G, 18.601G, 18.605G, 26.600G, 30.600G (регистрационный номер 55983-13), преобразователи давления измерительные DMP 3XX, DMP 4XX, DMD 3XX, DS 2XX, DS 4XX, DMK 3XX, DMK 4XX, XACT i, DM 10, DPS 2XX, DPS 3XX, DPS+, HMP 331, HU 300 (регистрационный номер 56795-14), преобразователи давления измерительные MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS 3200, MBS 3250, MBS 4510 (регистрационный номер 61533-15), преобразователи давления измерительные MBS 3300, MBS 3350, MBS 4003 (регистрационный номер 56237-14), преобразователи давления измерительные ОВЕН ПД100И (регистрационный номер 56246-14), преобразователи (датчики) давления измерительные EJ* (регистрационный номер 59868-15), преобразователи давления измерительные 3051 (регистрационный номер 14061-15), преобразователи давления измерительные 2088 и 2090 (регистрационный номер 16825-08), датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ (регистрационный номер 55928-13).

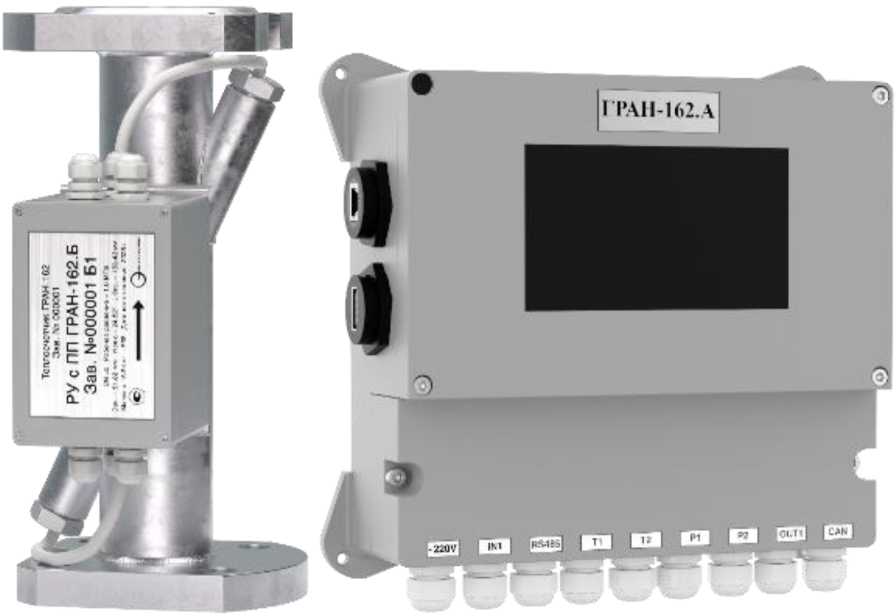

Общий вид теплосчетчиков приведен на рисунке 1.

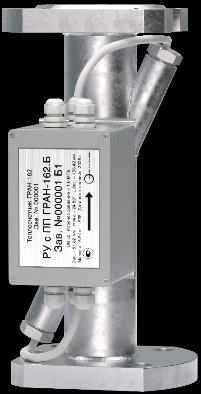

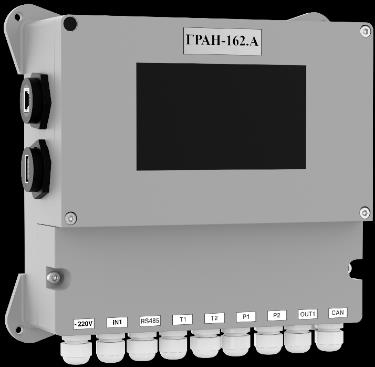

а) ПП и РУ б) ТВ
Рисунок 1 - Общий вид теплосчетчиков
Пломбировка теплосчетчиков осуществляется нанесением знака поверки на пломбировочный пластилин, с помощью которого пломбируют винты на корпусе ТВ и крышке ПП.
Заводской номер теплосчетчиков, состоящий из арабских цифр, наносится на корпус ТВ и ПП методом лазерной гравировки (дополнительно для составных элементов наносится аналогичный заводской номер с добавлением символов: А - для ТВ и БХ - для РУ с ПП, где Х -номер подключенного ПП к ТВ), обеспечивающим несмываемую маркировку, а также записывается в энергонезависимую память при программировании и отображается по запросу на дисплее ТВ, а также заносится в паспорт теплосчетчика.

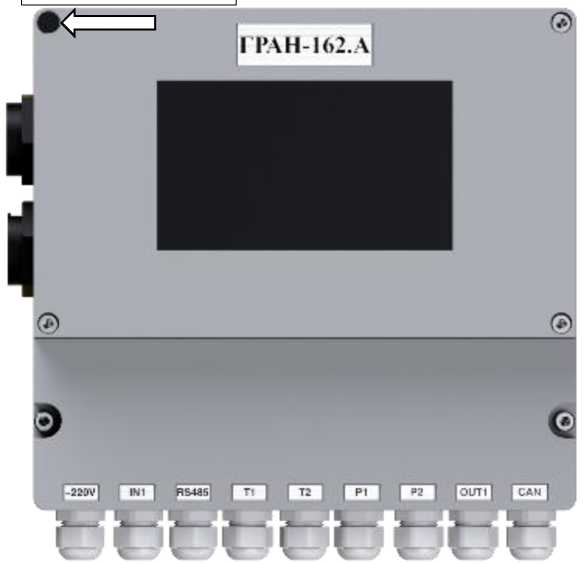

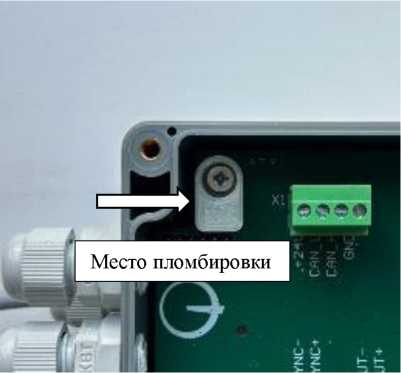

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера представлены на рисунке 2.
Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Место пломбировки
Теплосчетчик ГРАН-162 Зав. №000001 Тепловычислитель ГРАН-162.А Зав. №000001 А Напряжение питания -220В Степень защиты IP54 Класс 1 Дата изготовления 2025 г.
Теплосчетчик ГРАН-162 Л Зав. № 000001
РУ с ПП ГРАН-162.Б Зав. №000001 Б1
DN 50 Рабочее давление = 1.6 МПа
Dbh. = 51.82 мм Угол а =24.82° L баз. = 153.42 мм
Масса = 16.54 кг IP65 Дата изготовления 2025 г

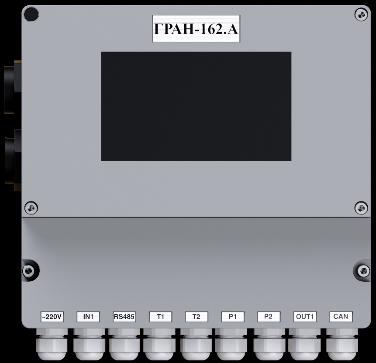

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение встроенное и не может изменяться в процессе эксплуатации.
Функции программного обеспечения: осуществление сбора и обработки поступающих данных от средств измерений параметров теплоносителя, выполнение математической обработки результатов измерений, обеспечение взаимодействия с периферийными устройствами, вычисления, хранение результатов вычислений, измеряемых параметров, настроек, времени и архивирование данных, а также их вывод на устройство индикации.
Программное обеспечение не влияет на метрологические характеристики средства измерений.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния на программное обеспечение теплосчетчиков и измерительную информацию Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения теплосчетчика приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Тепловычислитель | |
|
Идентификационное наименование ПО |
ГРАН-162.А |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.X.X1) |
|
Цифровой идентификатор ПО |
_ |
|
Первичный преобразователь | |
|
Идентификационное наименование ПО |
ГРАН-162.Б |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.X.X1) |
|
Цифровой идентификатор ПО |
_ |
|
1) X - принимает значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода жидкости1)2), м3/ч |
от 0,113 до 56548,6 |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении объема жидкости в потоке и объемного расхода жидкости3), % |
±(2+0,02 • G max/ G) |
|
Диапазон измерений температуры жидкости (теплоносителя), °С |
от +3 до +150 |
|
Пределы допускаемой абсолютной погрешности теплосчетчика при измерении температуры жидкости (теплоносителя), °С |
±(0,6+0,004^| 11) |
|
Диапазон измерений разности температур жидкости (теплоносителя), °С |
от 3 до 147 |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур жидкости (теплоносителя), % |
±(0.5+3А tmin /A t) |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении интервалов времени, % |
±0,05 |
|
Пределы допускаемой относительной погрешности вычислителя теплосчетчика при вычислении количества теплоты (энергии), % |
±(0,5+A tmin /A t) |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении количества теплоты (энергии), % |
±(3+4A tmin/A t +0,02^ G max/ G) |
|
Пределы допускаемой приведенной погрешности канала измерений давления теплосчетчика4), % |
±2 |
|
G - измеренное значение расхода жидкости, м3/ч; G max - наибольшее нормированное значение расхода жидкости, м3/ч; At min - наименьшее значение разности температуры, °С; A t - измеренное значение разности температуры, °С; t - измеренное значение температуры, °С; 1) - соотношение наибольшего расхода к наименьшему равно 50; 2) - конкретное значение указано в паспорте; 3) - но не более 5 %; 4) - за нормирующее значение принимают наибольшее значение диапазона измерений или разность между максимальным и минимальным значениям диапазона измерений, в зависимости от нормируемой погрешности средства измерений давления, входящего в состав теплосчетчика. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр1) |
от 20 до 2000 |
|
Измеряемая среда |
жидкость (вода) |
|
Избыточное давление измеряемой среды1), МПа, не более |
2,4 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 187 до 242 50±1 |
|
Габаритные размеры тепловычислителя, мм, не более: - высота - ширина - длина |
73 198 198 |
|
Масса тепловычислителя, кг, не более |
1,25 |
|
Степень защиты оболочки по ГОСТ 14254-2015: - тепловычислителя (ТВ) - первичного преобразователя (ПП) |
IP54 IP65 |
|
Условия эксплуатации: - температура окружающей среды, C - относительная влажность, %, не более - атмосферное давление, кПа |
от +5 до +50 95 от 84 до 106,7 |
|
1) - конкретное значение указано в паспорте | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
120000 |
Знак утверждения типа
Знак утверждения типа наносится на корпус ТВ и ПП методом офсетной печати или лазерной гравировки, обеспечивающим несмываемую маркировку, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Теплосчетчик |
ГРАН-162 |
1 шт. |
|
Руководство по эксплуатации |
ГР 162.01.РЭ |
1 шт. |
|
Паспорт |
ГР 162.ПС |
1 экз. |
|
Комплект монтажных частей и принадлежностей |
1 комплект |
Сведения о методах измерений
приведены в разделе 4 «Устройство и принцип работы» документа ГР 162.01.РЭ «Теплосчетчики
ГРАН-162. Руководство по эксплуатации».
Нормативные документы
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован Минюстом России 12 сентября 2014 г., регистрационный № 34040)
ТУ 26.51.52-001-57159795-2025 «Теплосчетчики ГРАН-162. Технические условия»
