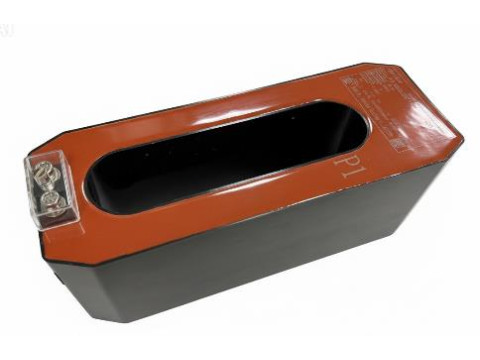

Трансформаторы тока нулевой последовательности LDZC135-10/100
| Номер в ГРСИ РФ: | 99016-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
Трансформаторы тока нулевой последовательности LDZC135-10/100 (далее -трансформаторы) предназначены для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности, а также для передачи сигнала измерительной информации приборам защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99016-26 | |||||||||||||||||||||
| Действует | по 23.07.2031 | |||||||||||||||||||||
| Наименование | Трансформаторы тока нулевой последовательности | |||||||||||||||||||||
| Модель | LDZC135-10/100 | |||||||||||||||||||||
| Модификации |
LDZC135-10/100 X / Y TP C, где: LDZC135- обозначение трансформатора X - номинальный первичный ток, A Y - номинальный вторичный ток, A T - класс точности Р - номинальный коэффициент безопасности вторичных обмоток для измерений и учета или номинальная предельная кратность обмоток для защиты С - номинальная мощность На испытания представлены: LDZC135-10/100 600/1 5P15 2.5 LDZC135-10/100 100/1 0.5FS5 5 LDZC135-10/100 600/5 5P15 10 LDZC135-10/100 600/1 0.5SFS5 5 LDZC135-10/100 1200/5 0.2SFS5 5 LDZC135-10/100 600/5 0.5SFS5 10 |
|||||||||||||||||||||
| Приказы |
№1459 от
23.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 97fb24d7-9f0c-4f62-6818-44576db0cdfe | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Dalian No.1 Instrument Transformer Co., Ltd., КИТАЙ, 116226, No. 29 Haiwan Road, Electrical Industrial Park, Puwan New District, Dalian, Liaoning, Pulandian
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-009-26 ГСИ. Трансформаторы тока нулевой последовательности LDZC135-10/100. Методика поверки
(с 23.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99016-26: Описание типа
2026-99016-26.pdf
|
Скачать | 175.4 КБ | |
|
99016-26: Методика поверки
МП-НИЦЭ-009-26
2026-mp99016-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Трансформаторы тока нулевой последовательности LDZC135-10/100 (далее -трансформаторы) предназначены для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности, а также для передачи сигнала измерительной информации приборам защиты, автоматики, сигнализации и управления.
Описание
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционально первичному току.
Трансформаторы являются однофазными, с тороидальным сердечником и литой изоляцией.
Первичной обмоткой трансформаторов служит шина токопровода. Магнитопровод и вторичные обмотки трансформаторов заключены в литой корпус, изготовленный на основе эпоксидного компаунда с полимеризацией при повышенной температуре. Выводы вторичных обмоток размещены у основания трансформаторов и имеет защитную диэлектрическую крышку, которая крепится винтами.
Трансформаторы выпускаются в модификациях, отличающихся номинальным первичным током, номинальной мощностью, количеством вторичных обмоток.
Структура условного обозначения модификаций трансформаторов:
|
LDZC135-10/100 |
X / Y |
T |
ГР |
C | ||||
|
Номинальная мощность | ||||||||
|
T - Класс точности P - Номинальный коэффициент безопасности вторичных обмоток для измерений и учета или номинальная предельная кратность обмоток для защиты | ||||||||
|
X - Номинальный первичный ток, A Y - Номинальный вторичный ток, A | ||||||||
|
Обозначение трансформатора | ||||||||
Заводской номер наносится на корпус трансформатора любым технологическим способом в виде цифрового кода.

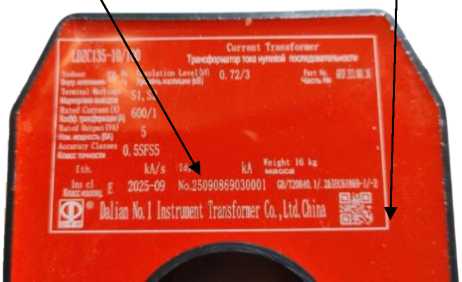

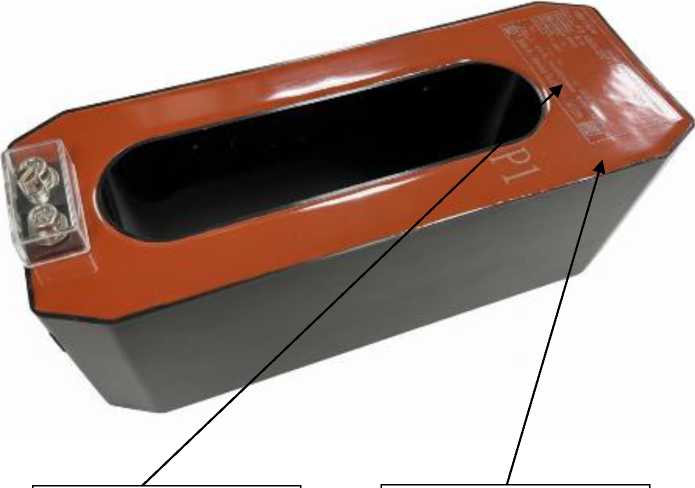

Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Место нанесения Место нанесения
заводского номера знака утверждения
--------v----------- типа

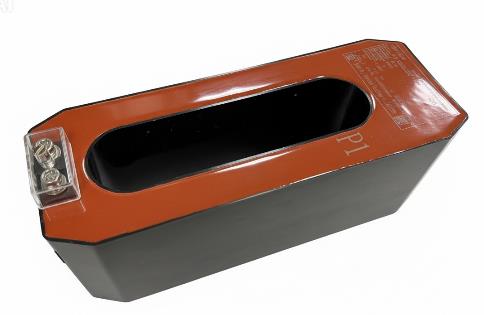

Рисунок 1 - Общий вид трансформаторов тока нулевой последовательности LDZC135-10/100 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальное значение частоты переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 50 до 1200 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Класс точности вторичных обмоток по ГОСТ Р МЭК 61869-2-2015: - для измерений и учета -для защиты |
0,2S; 0,5S; 0,5; 3 5P;10P |
|
Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
от 5 до 10 |
|
Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 1, В^А |
от 1 до 5 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета |
5 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
10; 15 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество вторичных обмоток |
от 1 до 3 |
|
Габаритные размеры (ширинахвысотах длина), мм, не более |
100х100х265 |
|
Масса, кг, не более |
16 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -25 до +40 до 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
400000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на корпус трансформатора любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока нулевой последовательности |
LDZC135-10/100 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Методы измерений» документа «Трансформаторы тока нулевой последовательности LDZC135-10/100. Паспорт».
Нормативные документы
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»
Приказ Росстандарта от 21.07.2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
«Трансформаторы тока нулевой последовательности LDZC135-10/100. Стандарт предприятия»
