Резервуары стальные вертикальные цилиндрические РВС
| Номер в ГРСИ РФ: | 99024-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ОАО "Саханефтегазсбыт", г.Якутск |
|
99024-26: Описание типа
2026-99024-26.pdf
|
Скачать | 123.4 КБ |
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99024-26 | |||||||||
| Наименование | Резервуары стальные вертикальные цилиндрические | |||||||||
| Модель | РВС | |||||||||
| Модификации |
РВС-700 РВС-5000 |
|||||||||
| Приказы |
№1459 от
23.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | bdb9b909-2059-5ca4-8ddf-599a585e4979 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Саханефтегазсбыт», РОССИЯ, 677000, Республика Саха (Якутия), г. Якутск, ул. Чиряева, д. 3
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 23.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99024-26: Описание типа
2026-99024-26.pdf
|
Скачать | 123.4 КБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары изготовлены в следующих модификациях: РВС-700 с заводским номером 19, РВС-5000 с заводским номером 28.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на цилиндрическую стенку резервуара.
Резервуары РВС-700 с заводским номером 19, РВС-5000 с заводским номером 28 расположены на территории филиала «Нижнеколымская нефтебаза» АО «Саханефтегазсбыт» по адресу: 678830, Республика Саха (Якутия), Нижнеколымский район, п. Черский, ул. Северная, 6А.
Общий вид резервуаров РВС представлен на рисунках 1, 2.
Нанесение знака поверки на средство измерений не предусмотрено.

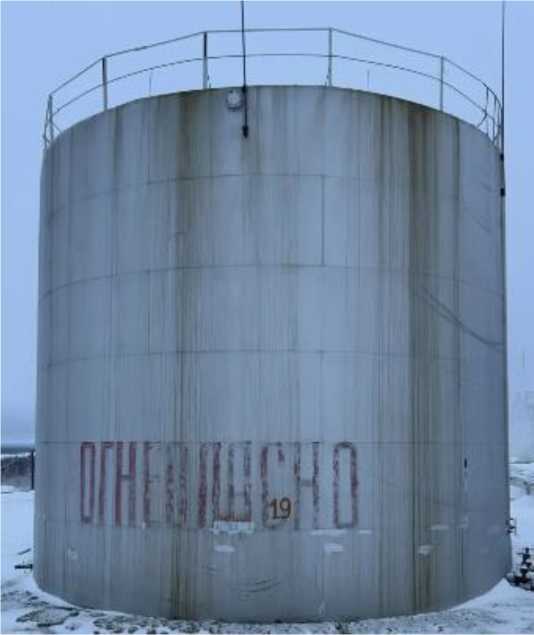

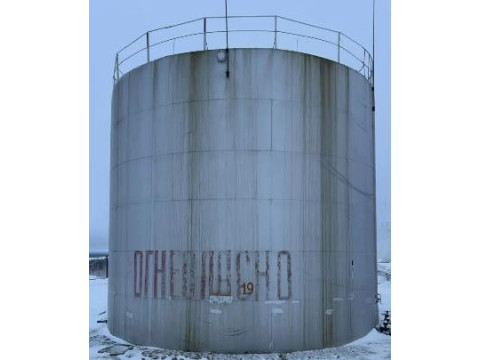

Рисунок 1 - Общий вид резервуара РВС-700 № 19

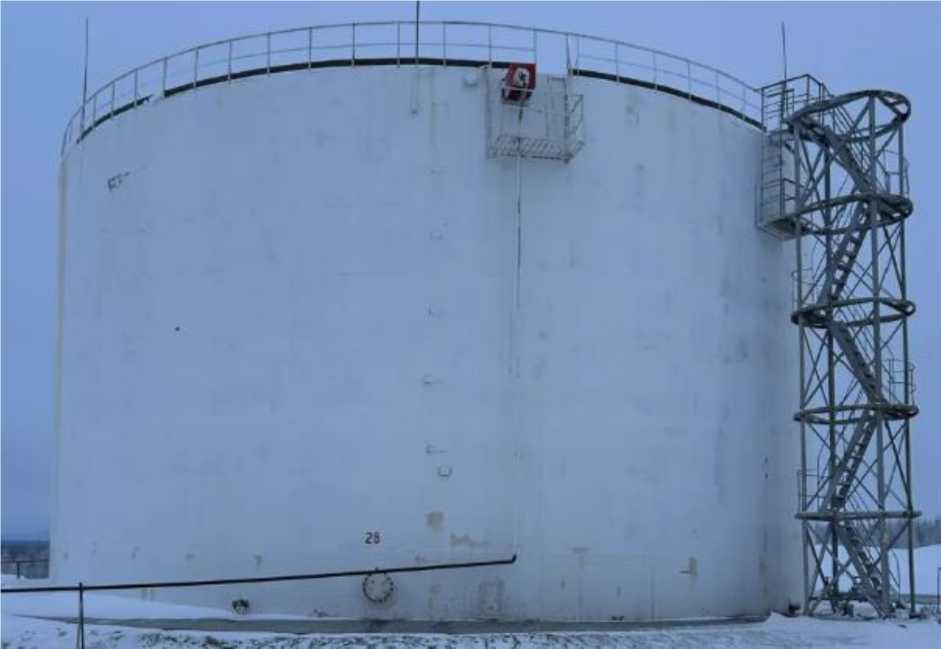

Рисунок 2 - Общий вид резервуара РВС-5000 № 28
Пломбирование резервуаров РВС не предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РВС-700 |
РВС-5000 | |
|
Номинальная вместимость, м3 |
700 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,20 |
±0,10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-700 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
|
Резервуар стальной вертикальный цилиндрический |
РВС-5000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
