Трансформаторы напряжения VTB
| Номер в ГРСИ РФ: | 99026-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ESITAS Elektrik Sanayi ve Ticaret. A.S.", Турция |
|
99026-26: Описание типа
2026-99026-26.pdf
|
Скачать | 167.4 КБ |
Трансформаторы напряжения VTB (далее по тексту - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока, передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в электрических сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99026-26 | |||||||||||||||
| Действует | по 23.07.2031 | |||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||
| Модель | VTB | |||||||||||||||
| Модификации |
VTB 10 VТВ 20 VTB 30 VTB 40 VТН 2VTH |
|||||||||||||||
| Приказы |
№1459 от
23.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f737d1ed-0e35-7358-d6f1-2b9c3cf97aa2 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ESITAS Elektrik Sanayi ve Ticaret. A.S., ТУРЦИЯ, Organize Sanayi Bölgesi, Mah. 5. Cad. № 23A, Dilovası, Kocaeli
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
(с 23.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99026-26: Описание типа
2026-99026-26.pdf
|
Скачать | 167.4 КБ |
Описание типа
Назначение
Трансформаторы напряжения VTB (далее по тексту - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока, передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в электрических сетях переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на преобразовании напряжения промышленной частоты в напряжения для измерения, а также гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы являются однофазными и двухфазными, индуктивными, заземляемыми с литой изоляцией. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции.
Выводы первичной обмотки трансформаторов расположены на верхней части корпуса.
Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются пластмассовой пломбируемой крышкой.
Основание трансформаторов снабжено металлической пластиной, соединенной с диэлектрическим корпусом. Для крепления трансформаторов на месте эксплуатации на металлической пластине изготовлены четыре отверстия.
Трансформаторы, изготавливаются в следующих исполнениях, отличающихся классом напряжения, габаритными размерами и массой: VTB 10, VTB 20, VTB 30, VTB 40, VTH, 2VTH.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносят на табличке из нержавеющей стали на корпусе трансформатора напряжения методом лазерной маркировки.
Нанесение знака поверки на трансформаторы не предусмотрено.

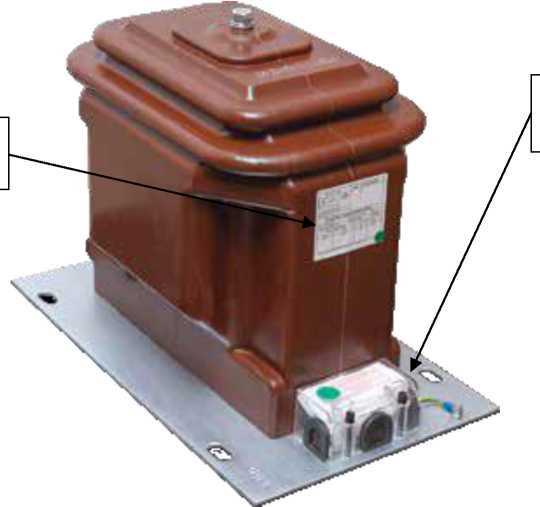

Общий вид трансформаторов с указанием места пломбирования
от несанкционированного доступа представлен на рисунке 1.
Место нанесения заводского номера
Место пломбировки
VTB-30
VTH

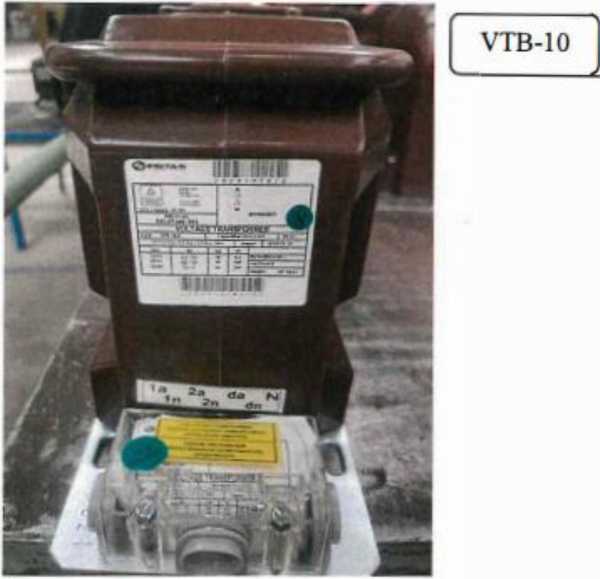

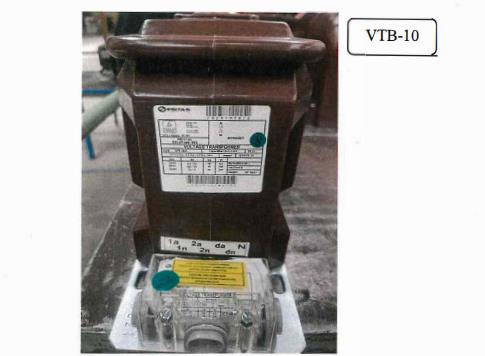

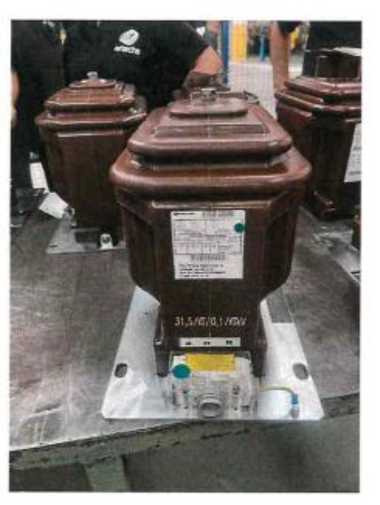

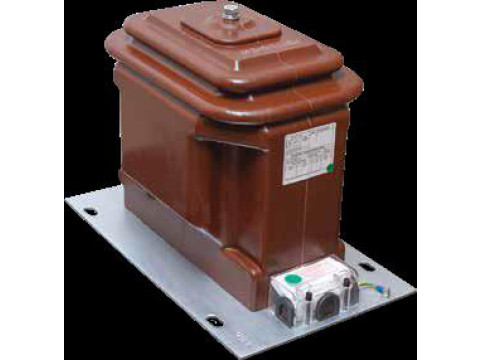

Рисунок 1 - Общий вид трансформаторов с модификациями и указанием места пломбирования от несанкционированного доступа, место нанесение заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |||||
|
VTB 10 |
VTB 20 |
VTB 30 |
VTB 40 |
VTH |
2VTH | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Класс напряжения |
от 3 до 151) |
от 10 до 241) |
от 25 до 52 |
от 25 до 52 |
от 3 до 52 |
от 3 до 52 |
|
Номинальное напряжение первичной обмотки, кВ |
от 3/^3 до 15,8/^32) |
от 10/^3 до 20/V32) |
от 20/\3 до 56/V3 |
от 20/\3 до 56/^3 |
от 3/^3 до 56/^3 |
от 3/^3 до 56/V3 |
|
Наибольшее рабочее напряжение, кВ |
от 3,6 до 17,5 |
от 12 до 24 |
от 25 до 52 |
от 25 до 52 |
от 3 до 52 |
от 3 до 52 |
|
Номинальное напряжение основных вторичных обмоток, В |
100/Д 110/V3; 120/^3 |
100/Д 110/Д 120/^3 |
100/Д 110/V3; 120/V3 |
100/Д 110/V3; 120/V3 |
100/Д 110/V3; 120/V3 |
100; 110; 120 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3; 100; 110/3; 120/3 100/Д 110/Д 120/^3 100; 110; 120 | |||||
|
Классы точности основных вторичных обмоток для измерений |
0,2; 0,5; 1,0; 3 | |||||
|
Продолжение таблицы | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Классы точности дополнительной вторичной обмотки для защиты |
3P; 6P | |||||
|
Номинальная мощность основных вторичных обмоток, В^А, при их суммарной нагрузке при коэффициенте мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) |
от 1 до 20 | |||||
|
Номинальная мощность основных вторичных обмоток, В^А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) |
от 10 до 1200 | |||||
|
Номинальная мощность основных вторичных обмоток, В^А, при их суммарной нагрузке при коэффициенте мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) |
от 1 до 20 | |||||
|
Номинальная мощность дополнительной вторичной обмотки, В^А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) |
от 10 до 1200 | |||||
|
Предельная мощность, В^А |
от 200 до 1500 | |||||
|
1) - конкретное значение класса напряжения выбирается в соответствии с ГОСТ 1516.1-76; 2) - конкретное значение номинального напряжения первичной обмотки выбирается в соответствии с ГОСТ 1983-2015. | ||||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
VTB 10, VTB 20, VTB 30, VTB 40, VTH, 2VTH | |
|
Номинальная частота, Гц |
50 или 60 |
|
Масса, кг, не более |
200 |
|
Габаритные размеры, мм, не более: - ширина |
180 |
|
- длина |
355 |
|
- высота |
280 |
|
Рабочие условия эксплуатации -температура окружающего воздуха, °C |
от -45 °С до + 40 °С |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
219000 |
|
Срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность трансформаторов
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Трансформатор напряжения VTB* |
VTB 10, VTB 20, VTB 30, VTB 40, VTH, 2VTH |
1. |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
|
* - Обозначение изменяется в зависимости от заказа. | ||
Сведения о методах измерений
Приведены в разделе 1 «Описание и работа» п. 1.1 «Назначение и описание» п.п. 1.1.2 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Трансформаторы напряжения VTB. Стандарт предприятия
