Весы аналитические неавтоматического действия Vespa

Назначение

Весы аналитические неавтоматического действия Vespa (далее по тексту - весы) предназначены для статических измерений массы.

Описание

Принцип действия весов основан на компенсации взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналого-цифровом преобразователе, а цифровой код и результаты взвешивания выводятся на дисплей.

Конструктивно весы производятся в двух варианта: с выносным дисплеем и в едином корпусе с дисплеем. Весы могут быть оснащены ветрозащитной витриной. Весы предусматривают два способа юстировки: автоматическая юстировка чувствительности с помощью встроенной гири и ручная юстировка с использованием внешней гири.

Весы оснащены следующими устройствами и функциями по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):

- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

- устройство первоначальной установки нуля (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- устройства тарирования (выборки массы тары) (Т.2.7.4);

- полуавтоматическое устройство установки нуля (Т.2.7.2.2);

- вспомогательное показывающее устройство (Т.2.5);

- полуавтоматическое устройство юстировки чувствительности (4.1.2.5);

Весы могут быть оснащены встроенным интерфейсом RS-232, USB, Ethernet.

Весы образуют два семейства по признаку класса точности: семейство 1 - весы специального класса точности и семейство 2 - весы высокого класса точности. Каждое семейство включает модели двух конструктивных исполнений: Vespa OVA и Vespa OVA-S. Модели Vespa OVA-S производятся с выносным дисплеем и имеют модификации: OVA-S12531, OVA-S12531K, OVA-S12551, OVA-S12551K, OVA-S12581, OVA-S12581K, OVA-

S22531, OVA-S22531K, OVA-S22551, OVA-S22551K, OVA-S12531, OVA-S12531K, OVA-

S12551, OVA-S12551K, OVA-S12581, OVA-S12581K, OVA-S22531, OVA-S22531K, OVA-

S22551, OVA-S22551K, OVA-S22581, OVA-S22581K, OVA-S105, OVA-S105K, OVA-S125,

OVA-S125K, OVA-S124. OVA-S124K, OVA-S224, OVA-S224K, OVA-S324, OVA-S324K, OVA-S424, OVA-S424K, OVA-S524, OVA-S524K, OVA-S523, OVA-S523K, OVA-S623, OVA-S623K, OVA-S1003, OVA-S1003K, OVA-S2003. Модели Vespa OVA производятся в едином корпусе с дисплеем и имеют модификации: OVA-10530, OVA-10530K, OVA-10550, OVA-10550K, OVA-10580, OVA-10580K, OVA-20530, OVA-20530K, OVA-20550, OVA-20550K, OVA-20580, OVA-

20580K, OVA-104, OVA-104K, OVA-124, OVA-124K, OVA-204, OVA-204K, OVA-224, OVA-224K, OVA-304, OVA-304K, OVA-324, OVA-324K, OVA-404, OVA-404K, OVA-424,

424K, OVA-504, OVA-504K, OVA-524, OVA-524K, OVA-604, OVA-604K, OVA-103,

103K, OVA-203, OVA-203K, OVA-303, OVA-303K, OVA-503, OVA-503K, OVA-603,

603K, OVA-1003, OVA-1003K, OVA-2003, OVA-522, OVA-822, OVA-1202, OVA-2202,

3202, OVA-4202, OVA-5202, OVA-6202, OVA-8202, OVA-10002. Буква «К» указывается в обозначении для модификаций, имеющих устройство юстировки со встроенной гирей.

В зависимости от исполнения весы могут быть одноинтервальными и многодиапазонными.

На боковую сторону корпуса весов прикрепляется табличка в виде наклейки, разрушающаяся при удалении, содержащая следующую информацию:

- наименование предприятия-изготовителя и адрес сайта предприятия-изготовителя;

- условное обозначение весов;

- модификацию весов;

- заводской номер (S/N);

- класс точности весов по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max ..);

- значение минимальной нагрузки (Min ...);

- значение поверочного деления (e = .) и действительной цены деления (d = .);

- диапазон рабочих температур,°С;

- знак утверждения типа средства измерений;

- месяц и год изготовления.

Знак утверждения типа и заводской номер в виде цифрового обозначения наносятся методом печати на маркировочную табличку, закрепленную на боковой стороне корпуса.

Способ юстировки определяется конструктивным исполнением конкретной модификации и является для нее единственным. Для модификаций, которые имеют встроенную гирю, юстировка выполняется только встроенной гирей посредством встроенного программного обеспечения. Встроенное устройство юстировки полностью изолировано от внешнего воздействия путем использования пломбировочной чаши, предотвращающей вмешательство в механическую часть прибора. Несанкционированный доступ к регулировочным и крепежным винтам весов закрывается путем установления чаши поверх них, чаша фиксируется крепежным винтом с пломбой из мастики.

Для модификаций, которые не имеют встроенной гири, юстировка выполняется только внешней гирей соответствующего класса точности. После юстировки внешней гирей весы пломбируются для предотвращения несанкционированного доступа к элементам регулировки. Защита весов, юстировка которых выполняется внешней гирей, обеспечивается путем ограничения доступа к кнопке настройки и регулировки свинцовой пломбой.

Защита от несанкционированного доступа осуществляется путем нанесения пломбы-наклейки на верхнюю и нижнюю поверхность корпуса прибора. При отклеивании разрушается изображение, нанесенное на наклейку. Отсутствие самой наклейки или разрушенное изображение надписей на наклейке свидетельствует об имевших место несанкционированных действиях.

Нанесение знака поверки на средство измерений предусмотрено. В модификациях весов с внутренней юстировкой на поверхность пломбы из мастики наносится оттиск знака поверки. В модификациях весов с внешней юстировкой через отверстия в головках винтов пропускается проволока, концы которой соединяются и пломбируются свинцовой пломбой. На пломбу наносится оттиск знака поверки.

Общий вид весов, места нанесения маркировки, заводского номера, знака утверждения типа, знака поверки, пломб и макет маркировки представлены на рисунках 1 - 6.

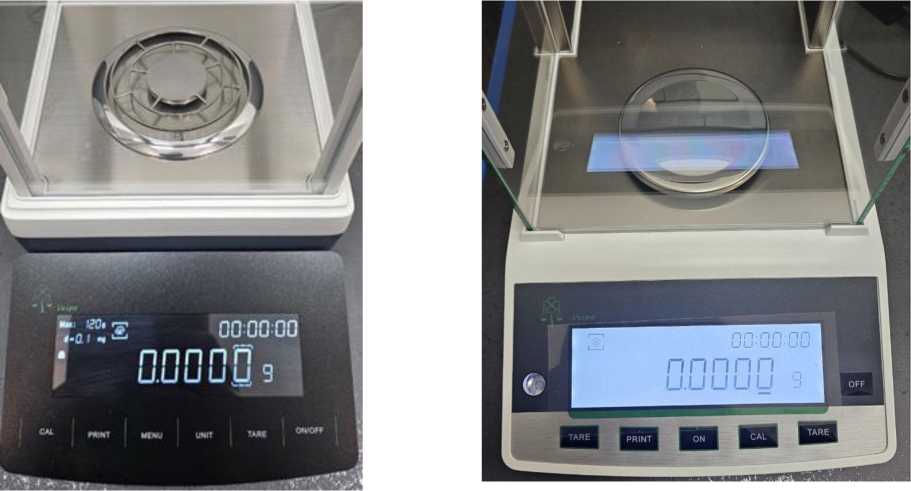

а) модель Vespa OVA

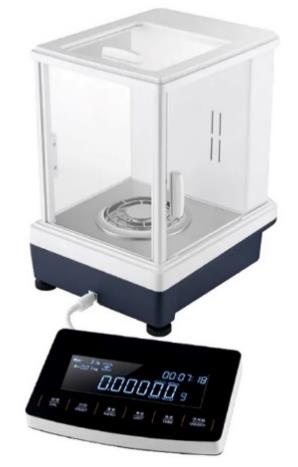

б) модель Vespa OVA-S

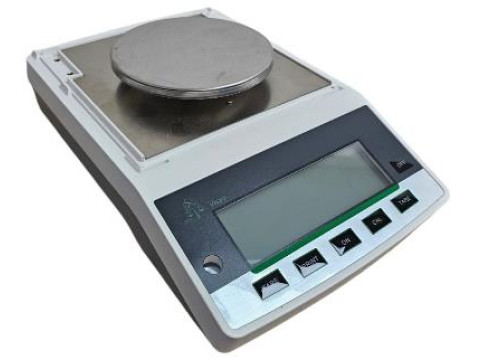

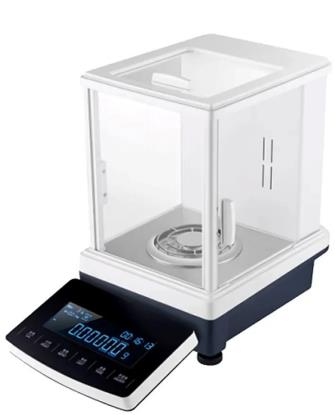

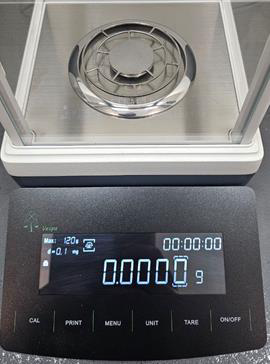

Рисунок 1 - Общий вид весов

модель Vespa OVA-S                      модель Vespa OVA

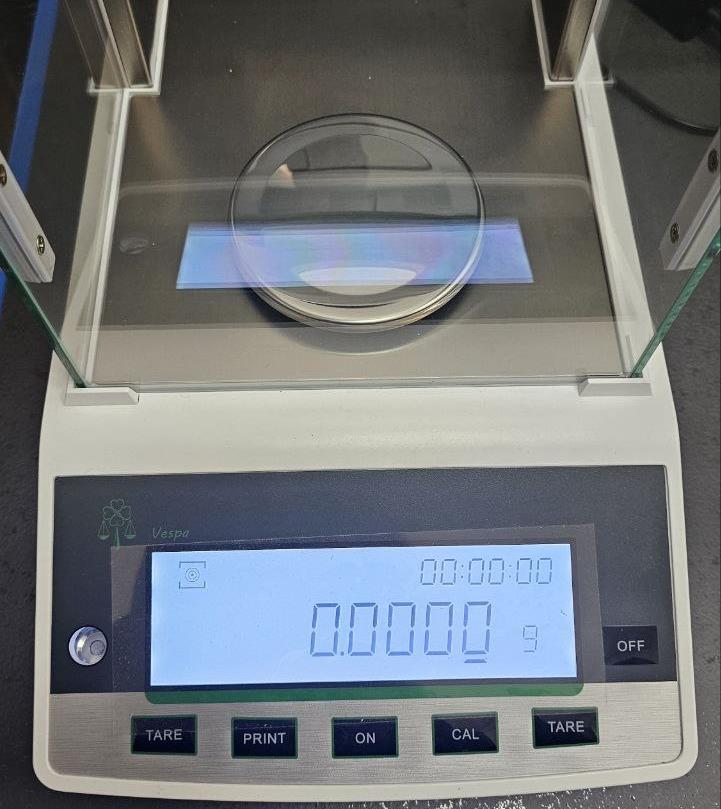

Рисунок 2 - Пример вспомогательного показывающего устройства (за исключением модификаций с e=d)

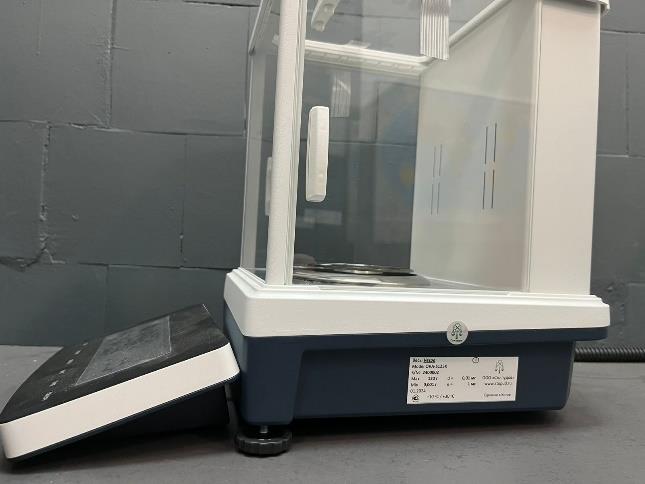

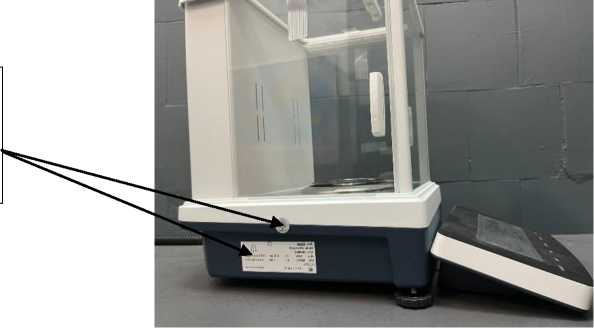

Места нанесения маркировки,заводского номера, знака утверждения типа и пломбы-наклейки

Рисунок 3 - Места нанесения маркировки, знака утверждения типа и пломбы-наклейки

_

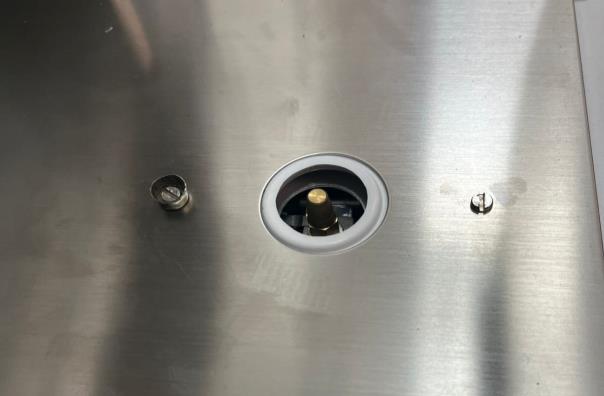

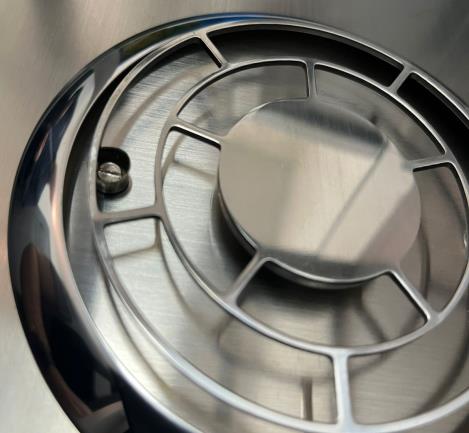

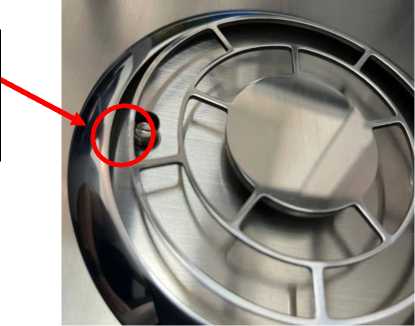

Места расположения пломб на чашах, места нанесения знака поверки

Рисунок 4 - Защита от несанкционированного доступа при внутренней юстировке

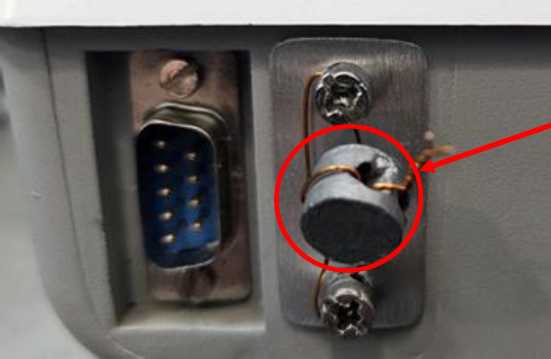

Место расположения пломбы, место нанесения знака поверки

Рисунок 5 - Защита от несанкционированного доступа при внешней юстировке

Весы Vespa Модификация:

S/N

Max

Min 01.2024

ООО «Сто пудов» www.stopud.ru

+10 °С / +30 °С

Рисунок 6 - Макет маркировочной таблички весов

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным и привязано к электрической схеме весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным обеспечением» в части устройств со встроенным ПО.

ПО загружается на заводе-изготовителе с использованием специального оборудования.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без нарушения защитной пломбы. Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов или по запросу через меню ПО терминала

Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики для всех модификаций

Метрологические характеристики для весов семейства 1 представлены в таблицах 3- 12.

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 - Метрологические характеристики

Таблица 8 - Метрологические характеристики

Таблица 9 - Метрологические характеристики

Таблица 10 - Метрологические характеристики

Таблица 11 - Метрологические характеристики

Таблица 12 - Метрологические характеристики

Метрологические характеристики для весов семейства 2 представлены в таблицах 13- 17.

Таблица 13 - Метрологические характеристики

Таблица 14 - Метрологические характеристики

Таблица 15 - Метрологические характеристики

Таблица 16 - Метрологические характеристики

Таблица 17 - Основные технические характеристики

Таблица 18 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку и на титульный лист паспорта и руководства по эксплуатации типографическим способом.

Комплектность

Таблица 19 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Введение» документа «Паспорт и руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 28.29.31-001-33306240-2024 «Весы аналитические неавтоматического действия

Vespa. Технические условия»
