Катушки токовые АКМЕТЕХ ATMD5020
| Номер в ГРСИ РФ: | 99031-26 |
|---|---|
| Производитель / заявитель: | АО "Акметрон", г. Москва |
Катушки токовые АКМЕТЕХ ATMD5020 (далее - катушки) предназначены для преобразований среднеквадратических значений силы переменного и постоянного тока с заданным коэффициентом трансформации.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99031-26 | ||||||
| Действует | по 21.07.2031 | ||||||
| Наименование | Катушки токовые АКМЕТЕХ | ||||||
| Модель | ATMD5020 | ||||||
| Приказы |
№1427 от
21.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | d3a17e88-b18d-b2b7-b942-5e97ff2b1d3c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Акметрон», РОССИЯ, 109544, г. Москва, вн.тер.г. муниципальный округ Таганский, ул. Рабочая, д. 93, стр. 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-30-551-2026 ГСИ. Катушки токовые АКМЕТЕХ ATMD5020. Методика поверки.
(с 21.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99031-26: Описание типа
2026-99031-26.pdf
|
Скачать | 136.1 КБ | |
|
99031-26: Методика поверки
РТ-МП-30-551-2026
2026-mp99031-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Катушки токовые АКМЕТЕХ ATMD5020 (далее - катушки) предназначены для преобразований среднеквадратических значений силы переменного и постоянного тока с заданным коэффициентом трансформации.
Описание
Катушки представляет собой устройство, выполненное в металлическом корпусе серого цвета настольного исполнения. На станине расположены разъемы для подключения источника первичного тока и три взаимосвязанных контура, с расположенными внутри витками, для подключения бесконтакных измерителей тока. Два контура с коэффициентом трансформации 25 и один контур с коэффициентом трансформации 50.
Принцип действия катушек связан с трансформацией значений тока, подаваемого на катушку, путем суммирования магнитных полей всех витков катушки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид катушек представлен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на лицевую панель катушек в месте, указанном на рисунке 2. Место пломбирования от несанкционированного доступа пломбой в виде наклейки, наклеиваемой на винты крепления корпуса, представлено на рисунке 2.

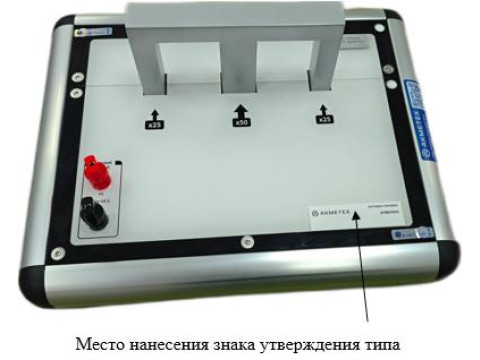

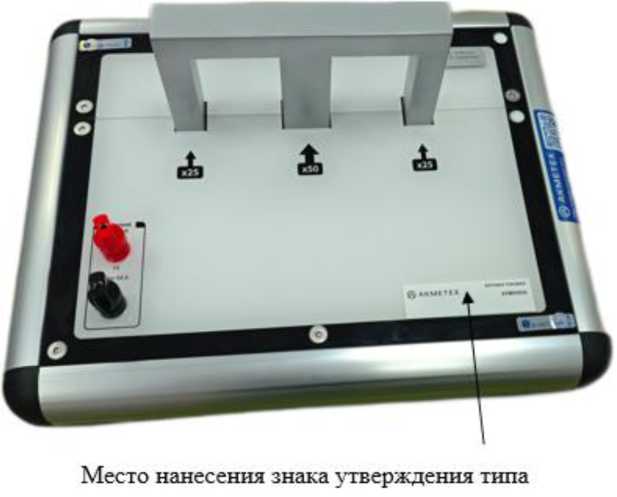

Рисунок 1 - Общий вид катушек
Место нанесения заводского номера
Место пломбирования от несанкционированного доступа

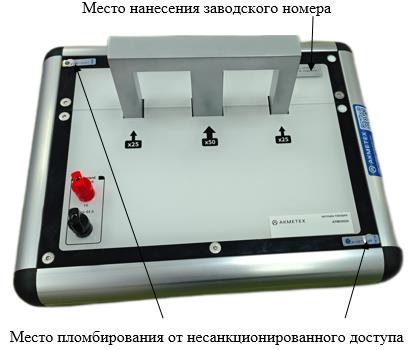

Рисунок 2 - Место нанесения заводского номера и места пломбирования от несанкционированного доступа катушек
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения коэффициентов трансформации силы переменного и постоянного тока Ктт |
25; 50 |
|
Диапазон преобразований силы постоянного тока, А |
от 0,1 до 44,0 |
|
Диапазон преобразований среднеквадратических значений силы переменного тока частотой от 45 до 400 Гц, А |
от 0,1 до 44,0 |
|
Пределы допускаемой относительной погрешности преобразований: | |
|
- силы постоянно тока, % |
±0,3 % |
|
- среднеквадратических значений силы переменного тока частотой от 45 до 50 Гц включ. свыше 50 Гц до 400 Гц |
±0,3 % ±0,5 % |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Минимальный внутренний размер зажима - просвета для проводов калибруемых токовых клещей, (ширина х глубина), мм: - коэффициент трансформации 25 - коэффициент трансформации 50 |
26x30 37x30 |
|
Габаритные размеры (ширина х глубина х высота), мм, не более |
410x330x165 |
|
Масса, кг, не более |
20 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +13 до +33 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Максимальное время работы при протекании тока, мин, не менее: - при значениях силы переменного/постоянного тока не более 22 А - при значениях силы переменного/постоянного тока от 20 А до 44 А (с последующим охлаждением в течение 10 минут) |
Непрерывно 30 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
17 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на лицевую панель катушек в месте, указанном на рисунке 1, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Катушка токовая АКМЕТЕХ |
ATMD5020 |
1 |
|
Руководство по эксплуатации |
МТЛБ.411519.032 РЭ |
1 |
|
Паспорт |
МТЛБ.411519.032 ПС |
1 |
Сведения о методах измерений
приведены в разделе 3 «Обзор продукта» руководства по эксплуатации МТЛБ.411519.032 РЭ.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Ы0"16 до 100 А;
Приказ Росстандарта от 17.03.2022 №668 Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока в диапазоне от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц;
Приказ Росстандарта от 18.08.2023 №1706 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц;
Катушки токовые АКМЕТЕХ ATMD5020. Технические условия. МТЛБ.411519.032 ТУ
