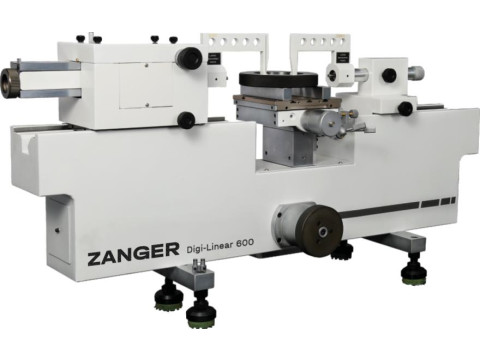

Длиномеры горизонтальные ZANGER
| Номер в ГРСИ РФ: | 99032-26 |
|---|---|
| Категория: | Длиномеры |
| Производитель / заявитель: | Accurate Metrology And Automation Company, Индия |
Длиномеры горизонтальные ZANGER (далее по тексту - длиномеры) предназначены для измерений линейных размеров, с возможностью автоматической обработки результатов измерений.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99032-26 | ||||||
| Действует | по 27.07.2031 | ||||||
| Наименование | Длиномеры горизонтальные | ||||||
| Модель | ZANGER | ||||||
| Модификации |
ZANGER Digi-Linear Basic 100 ZANGER Digi-Linear Basic 600 ZANGER Digi-Linear Basic 1000 ZANGER Digi-Linear Basic 1500 ZANGER Digi-Linear Basic 2000 ZANGER Digi-Linear Basic 3000 ZANGER Digi-Linear 100 ZANGER Digi-Linear 600 ZANGER Digi-Linear 1000 ZANGER Digi-Linear 1500 ZANGER Digi-Linear 2000 ZANGER Digi-Linear 3000 |
||||||
| Приказы |
№1479 от
27.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | d6392ec5-ce1d-daa3-87cb-ce09fd868b45 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Accurate Metrology and Automation Company, ИНДИЯ, 67, Hadapsar Industrial Estate, Hadapsar, Pune-411013, Maharashtra, India
Поверка
| Методика поверки / информация о поверке |
МП 203-44-2024 ГСИ. Длиномеры горизонтальные ZANGER. Методика поверки
(с 27.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99032-26: Описание типа
2026-99032-26.pdf
Файл устарел
|
Скачать | 314.5 КБ | |
|
99032-26: Методика поверки
МП 203-44-2024
2026-mp99032-26.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
99032-26: Описание типа
2026-99032-26-1.pdf
|
Скачать | 314.5 КБ | |
|
99032-26: Методика поверки
МП 203-44-2024
2026-mp99032-26-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Длиномеры горизонтальные ZANGER (далее по тексту - длиномеры) предназначены для измерений линейных размеров, с возможностью автоматической обработки результатов измерений.
Описание
Длиномеры представляют собой однокоординатные приборы с жесткой горизонтальной станиной, в которых соблюден компараторный принцип АББЕ. Длиномеры имеют измерительную каретку (далее - каретка), на которой закреплена растровая линейка. При перемещении каретки происходит считывание информации с растровой линейки в аналоговом виде. После прохождения аналогового - цифрового преобразователя, результат измерений длины выводится на монитор персонального компьютера.
Длиномеры состоят из следующих основных элементов: основания, передней бабки с измерительной кареткой, задней бабки, предметного стола и персонального компьютера с программным обеспечением Lab Microcal (I). На основании длиномера установлены: предметный стол, передняя и задняя бабки. На поверхности предметного стола имеются два Т-образных паза, для установки струбцин крепления или приспособлений для проведения измерений.
Длиномеры изготавливаются в следующих модификациях: ZANGER Digi-Linear Basic 100, ZANGER Digi-Linear Basic 600, ZANGER Digi-Linear Basic 1000, ZANGER Digi-Linear Basic 1500, ZANGER Digi-Linear Basic 2000, ZANGER Digi-Linear Basic 3000, ZANGER Digi-Linear 100, Digi-Linear 600, ZANGER Digi-Linear 1000, ZANGER Digi-Linear 1500, ZANGER Digi-Linear 2000, ZANGER Digi-Linear 3000.
Длиномеры изготавливаются в двух исполнениях с гранитным или чугунным основанием.
Серийный номер в формате буквенно- цифро обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на идентификационную табличку (рисунок 2) методом лазерной гравировки. Идентификационная табличка располагается на задней части основания длиномера.
Товарный знак , наносится методом лазерной гравировки на идентификационную табличку и на руководство по эксплуатации методом типографской печати.
Возможность нанесения знака поверки на средство измерений не предусмотрено. Пломбирование длиномеров от несанкционированного доступа не предусмотрено. Общий вид длиномеров приведен на рисунке1.

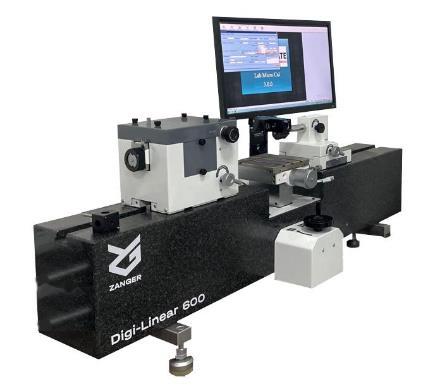

а) Длиномер с гранитным основанием

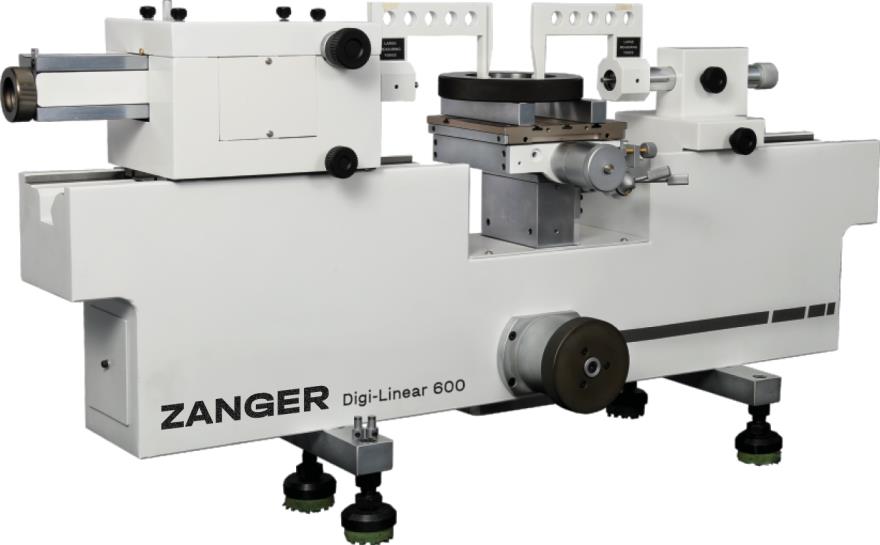

б) Длиномер с чугунным основанием
Рисунок 1 - Общий вид длиномеров горизонтальных ZANGER
Рисунок 2 - Идентификационная табличка
Программное обеспечение
Длиномеры имеют в своем составе программное обеспечение (далее -ПО), предустановленное на персональный компьютер оператора.
Программное обеспечение «Lab Microcal (I)» является специализированным и предназначено для отображения, хранения и обработки результатов измерений. ПО не может быть использовано отдельно от длиномеров.
Конструкция длиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию средства измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Lab Microcal (I) |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0.0- I |
|
Цифровой идентификатор ПО |
Технические характеристики
Таблица 2 - Метрологические и технические характеристики длиномеров горизонтальных ZANGER модификаций Digi-Linear Basic
|
Наименование модификаций |
ZANGER Digi-Linear Basic 100 |
ZANGE R Digi-Linear Basic 600 |
ZANGER Digi-Linear Basic 600 |
ZANGER Digi-Linear Basic 1000 |
ZANGER Digi-Linear Basic 1500 |
ZANGER Digi-Linear Basic 2000 |
ZANGER Digi-Linear Basic 3000 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Диапазон измерений линейных размеров, мм |
от 0 до 100 | ||||||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Пределы допускаемой абсолютной | |||||||
|
погрешности измерений |
±(0,5+L/1000), | ||||||
|
где L- измеренное значение длины в мм | |||||||
|
линейных размеров, мкм | |||||||
|
Сходимость измерений, мкм, не более |
0,2 | ||||||
|
Диапазон |
от 0 до |
от 0 до |
от 0 до |
от 0 до |
от 0 до |
от 0 до |
от 0 до |
|
показаний линейных размеров, мм |
100 |
600 |
600 |
1000 |
1500 |
2000 |
3000 |
|
Измерительное усилие c грузом, Н |
2; 4; 5; 11 |
:= | |||||
|
Габаритные размеры, мм, не более: - длина |
600 |
1031 |
1260 |
1550 |
2050 |
2850 |
3950 |
|
- ширина |
300 |
260 |
390 |
390 |
390 |
390 |
390 |
|
- высота |
530 |
530 |
550 |
550 |
550 |
550 |
550 |
|
Материал основания |
Чугун |
Гранит | |||||
|
Масса, кг, не более |
130 |
150 |
190 |
280 |
420 |
530 |
750 |
|
* опционально | |||||||
Таблица 3 - Метрологические и технические характеристики длиномеров горизонтальных ZANGER модификаций Digi-Linear
|
Наименование модификаций |
ZANGER Digi-Linear 100 |
ZANGE R Digi-Linear 600 |
ZANGER Digi-Linear 600 |
ZANGER Digi-Linear 1000 |
ZANGER Digi-Linear 1500 |
ZANGER Digi-Linear 2000 |
ZANGER Digi-Linear 3000 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Диапазон измерений линейных размеров, мм |
от 0 до 100 | ||||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
±(0,3 + L/1000) где L - измеренное значение длины в мм | ||||||
|
Сходимость измерений, мкм, не более |
0,1 | ||||||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 | |
|
Диапазон показаний линейных размеров, мм |
от 0 до 100 |
от 0 до 600 |
от 0 до 600 |
от 0 до 1000 |
от 0 до 1500 |
от 0 до 2000 |
от 0 до 3000 | |
|
Измерительное усилие c грузом, Н |
2; 4; 5; 11* | |||||||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
600 300 530 |
1031 260 530 |
1260 390 550 |
1550 390 550 |
2050 390 550 |
2850 390 550 |
3950 390 550 | |
|
Материал основания |
Чугун |
Гранит | ||||||
|
Масса, кг, не более |
130 |
150 |
190 |
280 |
420 |
530 |
750 | |
|
*опционально | ||||||||
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - диапазон температур, °С - относительная влажность воздуха, не более, % |
от +19,5 до +20,5 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Длиномер горизонтальный |
ZANGER |
1шт. |
|
Компакт-диск с программным обеспечением |
- |
1шт. |
|
Плоские наконечники 08 мм |
- |
1 пара |
|
Твердосплавные радиусные наконечники |
- |
1 пара |
|
Измерительные дуги |
- |
1 пара |
|
Струбцины фиксации |
- |
1 пара |
|
Малые параллельные блоки |
- |
1 пара |
|
Большие параллельные блоки |
- |
1 пара |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Дополнительные принадлежности к средству измерений* |
- |
По отдельному заказу |
|
* По дополнительному заказу допускается оснащать длиномеры установочными кольцами с номинальными диаметрами 08 мм, 050 мм, 0100 мм; мерами длины концевыми с номинальными размерами 100 мм, 200 мм. | ||
Сведения о методах измерений
приведены в п. 8 «Процесс измерения» документа «Руководство по эксплуатации. Длиномеры горизонтальный ZANGER».
Нормативные документы
Стандарт предприятия Длиномеры горизонтальные ZANGER
Локальная поверочная схема
