Системы многоканальные учета и мониторинга электроэнергии ЕРМ31
| Номер в ГРСИ РФ: | 99033-26 |
|---|---|
| Производитель / заявитель: | ООО "Энергометрика", г. Москва |
Системы многоканальные учета и мониторинга электроэнергии ЕРМ31 (далее - системы) предназначены для измерений силы и напряжения переменного тока, активной и реактивной электрической энергии прямого и обратного направления, активной, реактивной и полной электрической мощности, коэффициента мощности и частоты переменного тока в трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц, непосредственного включения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99033-26 | ||||||
| Действует | по 27.07.2031 | ||||||
| Наименование | Системы многоканальные учета и мониторинга электроэнергии | ||||||
| Модель | ЕРМ31 | ||||||
| Приказы |
№1479 от
27.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | b7586d79-784f-b12b-b280-588cbb44530a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Энергометрика», РОССИЯ, 111250, г. Москва, пр-д Завода Серп и Молот, д. 6, офис 408
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-073-25 ГСИ. Системы многоканальные учета и мониторинга электроэнергии ЕРМ31. Методика поверки
(с 27.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99033-26: Описание типа
2026-99033-26.pdf
|
Скачать | 164.1 КБ | |
|
99033-26: Методика поверки
МП-НИЦЭ-073-25
2026-mp99033-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Системы многоканальные учета и мониторинга электроэнергии ЕРМ31 (далее - системы) предназначены для измерений силы и напряжения переменного тока, активной и реактивной электрической энергии прямого и обратного направления, активной, реактивной и полной электрической мощности, коэффициента мощности и частоты переменного тока в трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц, непосредственного включения.
Описание
Принцип действия систем основан на преобразовании входных аналоговых сигналов силы и напряжения переменного тока в цифровой вид. Аналоговые сигналы силы и напряжения переменного тока поступают в платы (модули) аналого-цифрового преобразования, включающие в себя первичные измерительные преобразователи (трансформаторы, шунты и делители) и аналого-цифровой преобразователь (далее - АЦП), который производит преобразование аналоговых сигналов в цифровой вид. С выходов плат аналого-цифрового преобразования полученные цифровые сигналы передаются в блок управления, выполняющий дальнейшие преобразования, расчеты, обработку, запись и хранение результатов измерений, обеспечивает формирование управляющих команд и обмен данными с внешними системами по коммутационному порту RS-485.
Системы представляют собой проектно-компонуемые изделия, вид и количество измерительных каналов (далее - ИК) которых определяется конкретным проектом.
Конструктивно системы состоят из блока управления (основного модуля EPM31-M) и измерительных датчиков (возможна установка до 45 измерительных датчиков), являющихся отдельными измерительными каналами, которые соединяются общей линией RJ12.
Основной модуль EPM31-M соответствует стандарту DIN35 и монтируется на рейку при помощи винтового крепления задней панели.
Серийный номер наносится на маркировочную наклейку, расположенную на боковой поверхности корпуса основного модуля систем и измерительных датчиков, типографским способом в виде цифрового кода.
Нанесение знака поверки на системы не предусмотрено. Способ ограничения доступа к местам настройки (регулировки) - пломба эксплуатирующей организации.
Общий вид основного модуля ЕРМ31-М и измерительного датчика с указанием мест нанесения знака утверждения типа, серийного номера и пломбирования представлен на рисунках 1 - 2.
Место нанесения знака утверждения типа
Место нанесения серийного номера

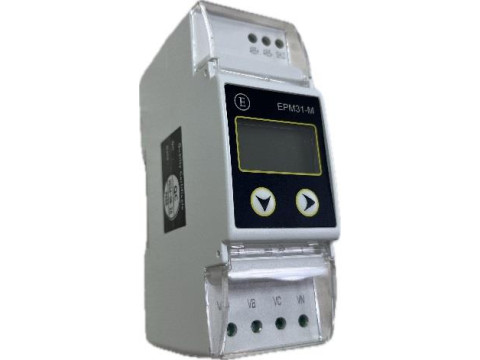

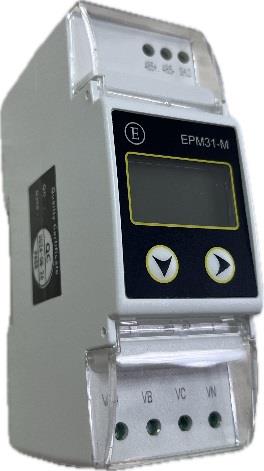

Рисунок 1 - Общий вид основного модуля EPM31-M с указанием места нанесения знака утверждения типа и места нанесения серийного номера

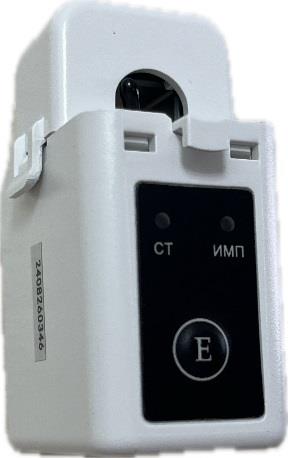

Рисунок 2 - Общий вид измерительного датчика с указанием места нанесения знака утверждения типа, места нанесения серийного номера и места пломбирования
Программное обеспечение
Программное обеспечение (далее - ПО) систем состоит из встроенного и внешнего ПО.
Встроенное ПО разделено на метрологически значимую и метрологически незначимую части.
Метрологические характеристики систем нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Внешнее ПО «EPM31 Configuration» служит для считывания измерительной информации с систем и не является метрологически значимым.
Идентификационные данные встроенного ПО, установленного в системах, приведены в таблице 1.
|
Таблица 1 - Идентификационные данные встроенного ПО | |
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
3.Х.Х-Х.Х.Х |
|
Примечания: 1 «3.» - номер версии метрологически значимой части встроенного ПО. 2 «X.» - номер версии метрологически незначимой (прикладной) части встроенного ПО, может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение переменного тока Uном, В: - фазное - линейное |
220 380 |
|
Номинальное значение силы переменного тока Iном, А |
10 |
|
Максимальное значение силы переменного тока Iмакс, А |
60 |
|
Диапазон измерений фазного/линейного напряжения переменного тока при частоте переменного тока 50 Гц, В |
от 0,85' Uномдо 1,2' Uном |
|
Пределы допускаемой относительной погрешности измерений фазного/линейного напряжения переменного тока при частоте переменного тока 50 Гц, % |
±0,5 |
|
Диапазон измерений силы переменного тока при частоте переменного тока 50 Гц, А |
от 0,02' Iном до 1,2' Iмакс |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока при частоте переменного тока 50 Гц, % |
±0,5 |
|
Диапазон измерений коэффициента мощности, отн. ед. |
от 0 до 1 |
|
Пределы допускаемой относительной погрешности измерений коэффициента мощности, % |
±1,0 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
|
Диапазоны измерений электрической мощности (фазной и суммарной по трем фазам): - активной, Вт - реактивной, вар - полной, В •А |
от 0,85' Uномдо 1,2' Uном от 0,05' Iмакс до 1,2' Iмакс от 0 < | cosio < 1 от 0,85' иномдо 1,2' ином от 0,05' Iмакс до 1,2' Iмакс 0,5 < \я1пф\ < 1 от 0,85' иномдо 1,2' ином от 0,05' Iмакс до 1,2' Iмакс |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений электрической мощности переменного тока (фазной и суммарной по трем фазам), %: - активной - реактивной - полной |
±0,5 ±2,0 ±0,5 |
|
Диапазоны измерений электрической энергии: - активной, Вт^ч - реактивной, вар^ч |
от 0,85^ Uномдо 1,2' Uном от 0,02-1ном до 1,2' Iмакс от 0 < | cosio < 1 от 0,85-иномдо 1,2-ином от 0,02^ Iном до 1,2' Iмакс 0,5 < \я1пф\ < 1 |
|
Пределы допускаемой относительной основной погрешности измерений активной энергии, % |
приведены в таблице 3 |
|
Пределы допускаемой относительной основной погрешности измерений реактивной энергии, % |
приведены в таблице 20 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +20 до +30 от 30 до 80 от 84,0 до 106,7 |
Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной
электрической энергии при симметричной нагрузке и номинальном напряжении
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой основной относительной погрешности, % |
|
0,02-Iном < I < 0,05■ Iном |
1,0 |
±1,5 |
|
0,05* Iном < I < 1,2* Iмакс |
±1,0 | |
|
0,05' Iном < I < 0,10 • Iном |
0,5 (при индуктивной нагрузке) |
±1,5 |
|
0,10' Iном < I < 1,2' Iмакс |
±1,0 | |
|
0,05-1ном < I < 0,10-1ном |
0,8 (при емкостной нагрузке) |
±1,5 |
|
0,10' Iном < I < 1,2' Iмакс |
±1,0 |
Таблица 4 - Пределы допускаемой основной относительной погрешности измерений активной
электрической энергии при однофазной нагрузке и номинальном напряжении
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой основной относительной погрешности, % |
|
0,05'Iном< I < 1,2'Iмакс |
1,0 |
±2,0 |
|
0,10'Iном< I < 1,2'Iмакс |
0,5 (при индуктивной нагрузке) |
Таблица 5 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванные изменением напряжения электропитания в пределах ±10 % от номинального значения__________________________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
0,02-1ном< I < 1,2-1макс |
1,0 |
±0,7 |
|
0,05-1ном< I < 1,2-1макс |
0,5 (при индуктивной нагрузке) |
±1,0 |
Таблица 6 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной кратковременными перегрузками по току
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iном |
1,0 |
±0,5 |
|
Таблица 7 - Пределы допускаемой дополнительной относительной погрешности измерений | ||
|
активной электрической энергии, вызванной самонаг |
зевом | |
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iмакс |
1,0 |
±0,7 |
|
Iмакс |
0,5 (при индуктивной нагрузке) |
±1,0 |
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при отклонении частоты сети от номинального значения в пределах +2 % при номинальном напряжении________________________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
0,02'Iном< I < 1,2'Iмакс |
1,0 |
±0,5 |
|
0,05-1ном< I < 1,2-1макс |
0,5 (при индуктивной нагрузке) |
±0,7 |
Таблица 9 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при обратном порядке следования фаз при номинальном напряжении___________________________________________________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
0,1'Iном |
1,0 |
±1,5 |
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной несимметрией напряжения, при номинальном напряжении___________________________________________________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iном |
1,0 |
±2,0 |
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной гармониками в цепях напряжения и тока, при номинальном напряжении
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
0,5' Iмакс |
1,0 |
±0,8 |
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной постоянной составляющей и четными гармониками в цепи переменного тока, при номинальном напряжении
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iмакс/^2 |
1,0 |
±3,0 |
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной нечетными гармониками и субгармониками в цепи переменного тока, при номинальном напряжении ____________________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
0,5' Iном |
1,0 |
±3,0 |
Таблица 14 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной постоянной магнитной индукцией внешнего происхождения, при номинальном напряжении ____________________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iном |
1,0 |
±2,0 |
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной магнитной индукцией внешнего происхождения 0,5 мТл, при номинальном напряжении
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iном |
1,0 |
±2,0 |
Таблица 16 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной внешним радиочастотным электромагнитным полем, при номинальном напряжении________________________________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iном |
1,0 |
±2,0 |
Таблица 17 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной кондуктивными помехами, наведенными радиочастотными полями, при номинальном напряжении
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iном |
1,0 |
±2,0 |
Таблица 18 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной наносекундными импульсными помехами, при номинальном напряжении
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iном |
1,0 |
±4,0 |
Таблица 19 - Средний температурный коэффициент диапазоне температур условий эксплуатации при измерении активной электрической энергии при номинальном напряжении
|
Сила переменного тока, А |
Коэффициент мощности |
Средний температурный коэффициент, %/°С |
|
0,05'Iном < I < 1,2' Iмакс |
1,0 |
±0,03 |
|
0,10'Iном < I < 1,2'Iмакс |
0,5 (при индуктивной нагрузке) |
±0,05 |
Таблица 20 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии при симметричной нагрузке и номинальном напряжении
|
Сила переменного тока, А |
Коэффициент sinф (при индуктивной или емкостной нагрузке) |
Пределы допускаемой основной относительной погрешности, % |
|
0,02-1ном < I < 0,05 • Iном |
1,0 |
±2,5 |
|
0,05' Iном < I < 1,2' Iмакс |
±2,0 | |
|
0,05-1ном < I < 0,10*1ном |
0,5 |
±2,5 |
|
0,10' Iном < I < 1,2' Iмакс |
±2,0 | |
|
0,05-1ном < I < 0,10-1ном |
0,25 |
±2,5 |
Таблица 21 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии при однофазной нагрузке и номинальном напряжении
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой основной относительной погрешности, % |
|
0,05'Iном< I < 1,2'Iмакс |
1,0 |
±3,0 |
|
0,10'Iном< I < 1,2'Iмакс |
0,5 (при индуктивной нагрузке) |
Таблица 22 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванные изменением напряжения электропитания в пределах ±10 % от номинального значения__________________________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
0,02-1ном< I < 1,2-1макс |
1,0 |
±1,0 |
|
0,05-1ном< I < 1,2-1макс |
0,5 (при индуктивной нагрузке) |
±1,5 |
Таблица 23 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной кратковременными перегрузками по току
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iном |
1,0 |
±1,0 |
Таблица 24 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной самонагревом______________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iмакс |
1,0 |
±1,0 |
|
Iмакс |
0,5 (при индуктивной нагрузке) |
±1,5 |
Таблица 25 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии при отклонении частоты сети от номинального значения в пределах +2 % при номинальном напряжении________________________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
0,02'Iном< I < 1,2'Iмакс |
1,0 |
±2,5 |
|
0,05-1ном< I < 1,2-1макс |
0,5 (при индуктивной нагрузке) |
±2,5 |
Таблица 26 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной постоянной составляющей в цепи переменного тока, при номинальном напряжении__________________________________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iмакс/^2 |
1,0 |
±6,0 |
Таблица 27 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной постоянной магнитной индукцией внешнего происхождения, при номинальном напряжении ____________________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iном |
1,0 |
±3,0 |
Таблица 28 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной магнитной индукцией внешнего происхождения 0,5 мТл, при номинальном напряжении
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iном |
1,0 |
±3,0 |
Таблица 29 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной внешним радиочастотным электромагнитным полем, при номинальном напряжении________________________________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iном |
1,0 |
±3,0 |
Таблица 30 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной кондуктивными помехами, наведенными радиочастотными полями, при номинальном напряжении
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iном |
1,0 |
±3,0 |
Таблица 31 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной наносекундными импульсными помехами, при номинальном напряжении____________________________________________________
|
Сила переменного тока, А |
Коэффициент мощности |
Пределы допускаемой дополнительной относительной погрешности, % |
|
Iном |
1,0 |
±4,0 |
Таблица 32 - Средний температурный коэффициент диапазоне температур условий эксплуатации при измерении реактивной электрической энергии при номинальном напряжении
|
Сила переменного тока, А |
Коэффициент мощности |
Средний температурный коэффициент, %/°С |
|
0,05'Iном < I < 1,2' Iмакс |
1,0 |
±0,10 |
|
0,10'Iном < I < 1,2'Iмакс |
0,5 (при индуктивной нагрузке) |
±0,15 |
аблица 33 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная потребляемая мощность основного модуля с 45 датчиками, В А, не более |
10 |
|
Максимальное расстояние установки измерительных датчиков от основного модуля, м, не более |
5 |
|
Габаритные размеры основного модуля (ширинахвысотахглубина), мм, не более |
36x105x65 |
|
Масса основного модуля, кг, не более |
0,16 |
|
Габаритные размеры измерительного датчика (ширинахвысотахглубина), мм, не более |
30,45x54,00x44,00 |
|
Масса измерительного датчика, кг, не более |
0,05 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +30 °С, % - атмосферное давление, кПа |
от -25 до +70 до 95 от 84,0 до 106,7 |
аблица 34 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка до отказа, ч |
350000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, на боковую сторону корпуса основного модуля систем и на боковую сторону корпуса измерительных датчиков типографским способом.
Комплектность
аблица 35 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система многоканальная учета и мониторинга электроэнергии, в составе: - основной модуль EPM31-M; - датчик измерительный |
ЕРМ31 |
1 шт. от 3 до 45 шт.1) |
|
Руководство по эксплуатации2)3) |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Программное обеспечение «EPM31 Configuration»3) |
- |
- |
|
Примечания: 1) по заказу; 2) в бумажном виде поставляется по отдельному заказу; 3) доступно для скачивания на сайте изготовителя https://www.energometrika.ru/. | ||
Сведения о методах измерений
приведены в приложении документа «Системы многоканальные учета и мониторинга электроэнергии ЕРМ31. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 1932 от 10 сентября 2025 г. «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии № 2360 от 26 сентября 2022 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ТУ 26.51.43-001-82465415-2024 «Системы многоканальные учета и мониторинга электроэнергии ЕРМ31. Технические условия»
