Расходомеры-счетчики газа ультразвуковые РГ-У

Назначение

Расходомеры-счетчики газа ультразвуковые РГ-У (далее - счетчики) предназначены для измерений объемного расхода и объема газа при рабочих условиях, абсолютного давления и температуры и вычисления объемного расхода и объема газа, приведенных к стандартным условиям по ГОСТ 2939-63, природного газа и других многокомпонентных и однокомпонентных газов, находящихся в однофазном состоянии.

Описание

Принцип действия основан на измерении объемного расхода и объема газа при рабочих условиях ультразвуковым методом, абсолютного давления, температуры и вычисления объемного расхода и объема газа, приведенных к стандартным условиям.

Ультразвуковой метод измерений объемного расхода и объема газа при рабочих условиях основан на зависимости разности времен прохождения ультразвукового импульса по направлению и против направления течения газа между электроакустическими преобразователями от средней скорости газа вдоль акустического пути. Измеряя разницу времени прохождения ультразвукового импульса между электроакустическими преобразователями, установленными в корпусе, счетчики измеряют расход и объем газа в рабочих условиях.

Счетчики измеряют параметры состояния газа: давление и температуру, вычисляют коэффициент сжимаемости, объем и объемный расход газа, приведенные к стандартным условиям. Коэффициент сжимаемости в счетчиках может вычисляться в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 70927-2023 (при температуре газа ниже минус 23,15 °С) или вводится в качестве условно-постоянной величины.

Счетчики состоят из:

- ультразвукового преобразователя расхода (далее - УЗПР), который включает корпус (измерительный трубопровод), через который проходит измеряемая среда, с установленными преобразователями электроакустическими (далее - ПЭА) и устройство обработки сигналов ПЭА (далее - УОС);

- одного или двух термопреобразователей сопротивления;

- выносного или встроенного преобразователя абсолютного давления;

- измерительно-вычислительного комплекса (далее - ИВК), который преобразовывает выходные сигналы от термопреобразователей сопротивления, преобразователя давления и УОС. ИВК в зависимости от исполнения может включать встроенный контроллер телеметрии.

Акустический импульс передается между ПЭА в виде прямых акустических лучей. Количество ПЭА зависит от номинального диаметра.

Счетчики обеспечивают измерение следующих параметров:

- объемный расход и объем газа при рабочих условиях;

- объемный расход и объем газа, приведенные к стандартным условиям;

- абсолютное давление газа;

- температура газа;

- температура окружающей среды (опционально).

Описание возможных исполнений и конструктивных особенностей приведено в описании структуры условного обозначения счетчиков:

РГ-У [1]-[2]-[3]-[4]-[5]-[6]-[7]-[8]-[9], где:

[1] - номинальный внутренний диаметр (условный проход), выбирается из ряда DN50, DN80, DN100, DN150, DN200, DN250, DN300;

[2] - диапазон измерений объемного расхода: 1:100; 1:160; 1:200;

[3] - диапазон измерений рабочего давления, МПа, выбирается из ряда:

0,2 - для диапазона от 0,08 до 0,20 МПа;

0,5 - для диапазона от 0,1 до 0,5 МПа;

0,75 - для диапазона от 0,15 до 0,75 МПа;

1,0 - для диапазона от 0,2 до 1,0 МПа;

1,7 - для диапазона от 0,4 до 1,7 МПа;

[4] - диапазон измерений температуры рабочей среды, выбирается из ряда:

ТС - для диапазона от минус 30 до плюс 60 °С;

ТР - для диапазона от минус 40 до плюс 60 °С;

[5] - исполнение в зависимости от метрологических характеристик: О, 4С, 6С;

[6] - тип корпуса:

К1 - литой;

К2 - сварной с металлическими кожухами;

К3 - сварной без металлических кожухов;

[7] - конструктивное исполнении по монтажу ИВК:

И1 - моноблочное исполнение;

И2 - выносное исполнение;

[8] - наличие встроенного контроллера телеметрии:

М0 - без встроенного контроллера телеметрии;

М1 - со встроенным контроллером телеметрии;

[9] - наличие дополнительного термопреобразователя сопротивления для измерения температуры окружающей среды:

0 - без термопреобразователя сопротивления;

Т2 - с термопреобразователем сопротивления.

Заводской номер счетчиков представляет собой цифровой код, состоящий из арабских цифр. Заводской номер наносится на маркировочную табличку, размещаемую на верхней поверхности корпуса ИВК, методом лазерной гравировки, и записывается в энергонезависимую память.

Общий вид счетчиков представлен на рисунке 1.

Место нанесения заводского номера, место нанесения знака утверждения типа представлены на рисунке 2.

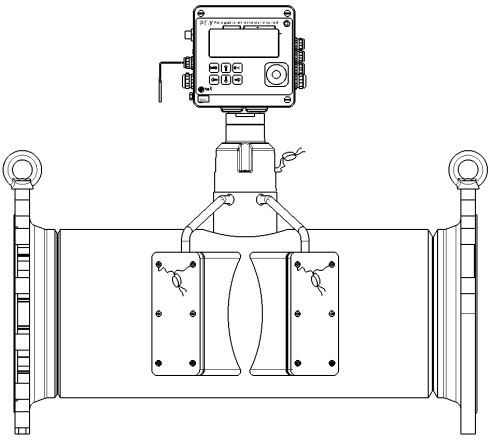

Рисунок 1 - Общий вид счетчиков

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа

Защиту от несанкционированного доступа осуществляют путем пломбирования:

- кнопки поверителя, расположенной внутри корпуса ИВК и защищенной металлической пластиной с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу;

- винтов крышки электронной платы ИВК с нанесения знака поверки давлением на мастику;

- корпуса УОС с нанесения знака поверки давлением на мастику или свинцовую (пластмассовую) пломбу;

- корпуса УЗПР с нанесения знака поверки давлением на мастику или свинцовую (пластмассовую) пломбу;

- штуцеров присоединения импульсной трубки и крана датчика абсолютного давления для исполнения К2 с нанесения знака поверки давлением на мастику или свинцовую (пластмассовую) пломбу;

- места присоединения термопреобразователя сопротивления на измерительном трубопроводе пломбируются поставщиком газа после выполнения монтажных работ;

- места присоединения преобразователя абсолютного давления на измерительном трубопроводе для исполнений К1 и К3, ручка крана пломбируются поставщиком газа после выполнения монтажных работ.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, приведены на рисунках 3 - 5.

Знак поверки

Знак поверки

Знак поверки

Знак поверки

Знак поверки

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки корпуса УОС и корпуса УЗПР

Знак поверки

Знак поверки

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки ИВК без встроенного контроллера телеметрии

Знак поверки

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки ИВК со встроенным контроллером телеметрии

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО разделено на метрологически значимую и метрологически незначимую части. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Идентификационные данные ПО метрологически значимой части приведены в таблице 1.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО счетчиков

Технические характеристики

Таблица 2 - Диапазон измерений расхода при рабочих условиях

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится на лицевую панель счетчиков, на маркировочную табличку и на титульные листы паспорта и руководства по эксплуатации методом печати.

Комплектность

Таблица 6 - Комплектность средства измерений
