Измерители уровня емкостные ЭСКОРТ TD-BLE
| Номер в ГРСИ РФ: | 99043-26 |
|---|---|
| Производитель / заявитель: | ООО "Техавтоматика", г. Казань |
Измерители уровня емкостные ЭСКОРТ TD-BLE предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных емкостях.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99043-26 | |||||||||||||||
| Действует | по 27.07.2031 | |||||||||||||||
| Наименование | Измерители уровня емкостные | |||||||||||||||
| Модель | ЭСКОРТ TD-BLE | |||||||||||||||
| Приказы |
№1479 от
27.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 26ec1e97-05f4-b917-0ca1-3de0ba62e959 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Техавтоматика», РОССИЯ, 420127, Республика Татарстан, г. Казань, ул. Дементьева, д. 2Б, корп. 4, офис 325
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1997-449-2025 ГСИ. Измерители уровня емкостные ЭСКОРТ TD-BLE. Методика поверки
(с 27.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
Для измерителей уровня с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм
3 года
Для измерителей уровня с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ±3 мм
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99043-26: Описание типа
2026-99043-26.pdf
|
Скачать | 207.6 КБ | |
|
99043-26: Методика поверки
РТ-МП-1997-449-2025
2026-mp99043-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Измерители уровня емкостные ЭСКОРТ TD-BLE предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных емкостях.
Описание
Измерители уровня емкостные ЭСКОРТ TD-BLE состоят из чувствительного элемента и корпуса, в котором размещены микроконтроллер, генератор частоты, литиевая батарея. Чувствительный элемент измерителей уровня емкостных ЭСКОРТ TD-BLE представляет собой две полые коаксиально расположенные алюминиевые трубки разного диаметра.
Принцип действия измерителей уровня емкостных ЭСКОРТ TD-BLE состоит в преобразовании электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в цифровой код для передачи по протоколу Эскорт BLE по каналу связи Bluetooth Low Energy (далее - BLE).
Измерители уровня емкостные ЭСКОРТ TD-BLE изготавливаются с различной длиной чувствительного элемента. Опционально возможно оснащение измерителей акселерометром.
Серийный номер по системе нумерации изготовителя в цифровом обозначении, наносится методом лазерной гравировки на маркировочную таблицу на корпусе прибора, расположенную под защитной крышкой в месте, указанном на рисунке 1, под буквенным обозначением «TD-BLE».
Нанесение знака поверки на измерители уровня емкостные ЭСКОРТ TD-BLE не предусмотрено.
Общий вид средства измерений с указанием мест нанесения знака утверждения типа, серийного номера и года выпуска представлен на рисунке 1.
Ограничение доступа к местам настройки (регулировки), осуществляется с помощью пломбы в виде штифта или навесной номерной пластиковой пломбы, которые устанавливаются на крышку и корпус, соединяя их вместе. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

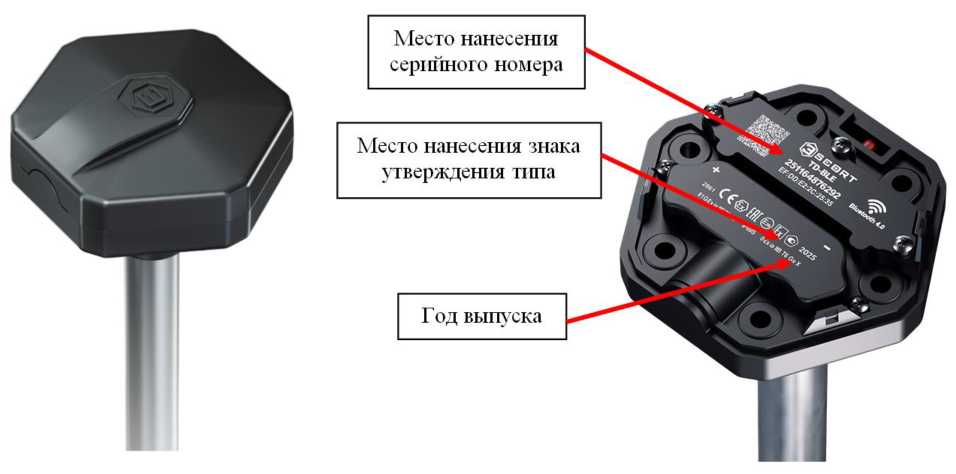

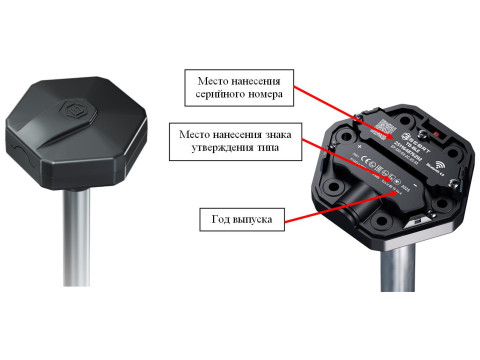

Рисунок 1- Общий вид средства измерений
а) пломба в виде штифта
б) навесная пломба

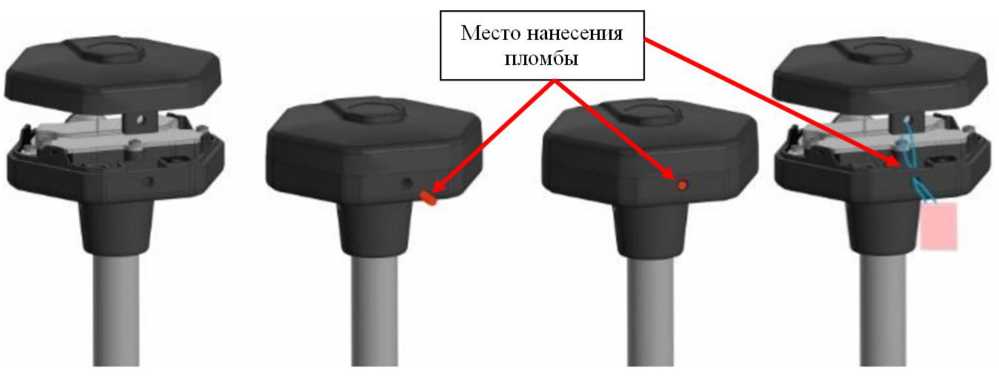

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места установки пломбы
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) выполняет функции измерений электрической емкости чувствительного элемента и его преобразования в цифровой код для передачи по каналу связи BLE по протоколу Эскорт BLE.
Измерители уровня емкостные ЭСКОРТ TD-BLE поддерживают работу с автономным ПО «Escort Configurator», обеспечивающее отображение считываемых параметров, проверку состояния и настройку измерителей уровня емкостных ЭСКОРТ TD-BLE посредством мобильного приложения или ПЭВМ/(ПК).
Идентификационные данные ПО измерителей уровня емкостных ЭСКОРТ TD-BLE отображаются на мониторе ПЭВМ или на мобильных устройствах на базе операционной системы Android посредством автономного ПО.
Метрологические характеристики измерителей уровня емкостных ЭСКОРТ TD-BLE нормированы с учетом влияния встроенного ПО.
Влияние программного обеспечения не приводит к выходу метрологических характеристик измерителей уровня емкостных ЭСКОРТ TD-BLE за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DFU |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.X.X1) |
|
Цифровой идентификатор программного обеспечения |
_ |
|
1) Номер версии ПО состоит из одной цифры номера версии метрологически значимой части, и двух символов номера версии метрологически незначимой части, разделенных точками, где каждому символу «X» могут соответствовать арабские цифры от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня в зависимости от длины чувствительного элемента, мм - топливные баки - стационарные емкости |
от 0 до 2500 от 0 до 6000 |
|
Длина чувствительного элемента, мм |
от 150 до 6000 |
|
Пределы допускаемой приведенной погрешности измерений уровня к диапазону измерений, % |
±1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение элемента питания, В, не более |
3,6 |
|
Степень защиты корпуса от проникновения пыли и влаги по ГОСТ 14254-2015 |
IP69S |
|
Маркировка взрывозащиты |
0Ex ia IIB T6 Ga X |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа |
от -45 до +50 от 84 до 106,7 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
97 88 33 + L1) |
|
Масса, кг, не более |
0,5+0,4Ъ1} |
|
1)L - длина чувствительного элемента, мм(м) | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
40000 |
|
Средний срок службы, лет, не менее |
7 |
Знак утверждения типа
наносится на корпус измерителей уровня емкостных ЭСКОРТ TD-BLE методом лазерной гравировки, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель уровня емкостный |
ЭСКОРТ TD-BLE |
1 шт. |
|
Комплект монтажный1) |
_ |
1 шт. |
|
Руководство по эксплуатации |
ТДБЛ1.407529.001 РЭ |
1 экз. |
|
Паспорт |
ТДБЛ1.407529.001 ПС |
1 экз. |
|
1)В соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ТДБЛ1.407529.001 РЭ.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
ТДБЛ1.407529.001 ТУ «Измерители уровня емкостные ЭСКОРТ TD-BLE. Технические условия»
