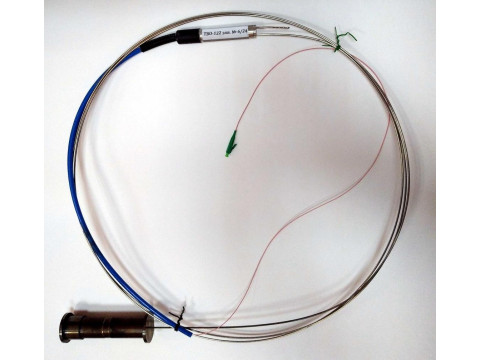

Тензометры волоконно-оптические ТВО-122
| Номер в ГРСИ РФ: | 99046-26 |
|---|---|
| Категория: | Тензометры |
| Производитель / заявитель: | ООО "Пролог", г.Обнинск |
Тензометры волоконно-оптические ТВО-122 (далее - тензометры) предназначены для измерения деформаций и температур строительных конструкций и сооружений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99046-26 | |||||||||
| Действует | по 23.07.2031 | |||||||||
| Наименование | Тензометры волоконно-оптические | |||||||||
| Модель | ТВО-122 | |||||||||
| Приказы |
№1459 от
23.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1e2f0976-00fb-9200-fff7-ed464ffdec29 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Пролог», РОССИЯ, 249037, Калужская обл., г. Обнинск, пр-т Ленина, д. 85в
Поверка
| Методика поверки / информация о поверке |
МП 018.Ф3-25 ГСИ. Тензометры волоконно-оптические ТВО-122. Методика поверки
(с 23.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года и 6 месяцев
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99046-26: Описание типа
2026-99046-26.pdf
|
Скачать | 212.9 КБ | |
|
99046-26: Методика поверки
МП 018.Ф3-25
2026-mp99046-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Тензометры волоконно-оптические ТВО-122 (далее - тензометры) предназначены для измерения деформаций и температур строительных конструкций и сооружений.
Описание
Измерения деформации и температуры тензометром ТВО-122 выполняется с помощью регистратора сигналов волоконно-оптических датчиков утвержденного типа (далее -регистратора). Принцип действия тензометров при измерениях деформации основан на использовании интерферометра Фабри-Перо (далее - ИФП), при измерениях температуры -волоконной брэгговской решетки (далее - ВБР), размещенных в корпусе тензометра. В оптический световод ТВО-122 подается излучение от источника регистратора. Чувствительные элементы ТВО-122 (ИФП и ВБР) преобразуют и отражают оптический сигнал, который принимается регистратором. Далее регистратор записывает принятый оптический сигнал (спектр), формирует выходные данные и передает их в аппаратуру верхнего уровня -персональный компьютер (далее - ПК), который, в свою очередь, производит математическую обработку полученных данных. В результате данной обработки производится определение температуры и деформации тензометра.
Конструктивно чувствительный элемент тензометров выполнен в цилиндрическом металлическом корпусе, соединенный с высокотемпературным капилляром, который, в свою очередь, через переходную муфту посредством сварного соединения соединен с оптическим пигтейлом, который оснащен оптическим разъемом LC/APC.
Пломбирование корпуса тензометров от несанкционированного доступа не предусмотрено.
Заводской номер в виде обозначения, представляющего собой последовательность арабских цифр и специальных символов, наносится печатным способом на переходную муфту тензометра.
Нанесение знака поверки на тензометры не предусмотрено.

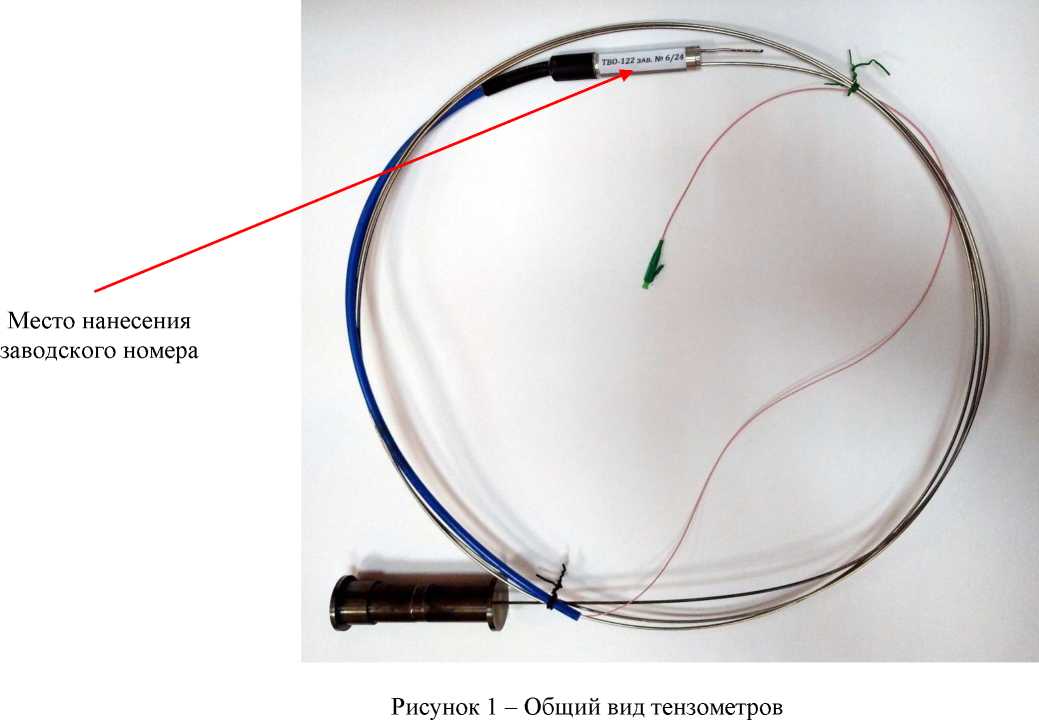

Общий вид тензометров с указанием места нанесения заводского номера приведен на рисунке 1.
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав тензометров, выполняет функции установки параметров измерений, сбора и отображения измерительной информации на экране ПК в удобном для оператора виде.
ПО разделено на метрологически значимую часть и интерфейсную часть, которая запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Метрологически значимой частью ПО является библиотека TVO.Scan.dll. Защита метрологически значимой части ПО от случайных и преднамеренных изменений реализована путем проверки контрольной суммы при старте, специализированного формата обмена данных, не дающего возможности несанкционированного изменения.
Идентификационные данные ПО тензометров приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
TVO.Scan |
|
Номер версии (идентификационный номер) ПО |
v.1.0.0 и выше |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений деформации*, млн-1 |
от -25000 до 25000 |
|
Пределы допускаемой абсолютной погрешности измерений деформации*, млн-1 |
± 50 |
|
Диапазон измерений температуры*, °С |
от +5 до +550 |
|
Пределы допускаемой абсолютной погрешности измерений температуры*, °С |
± 3 |
|
* - значения нормированы при использовании анализаторов (регистраторов) сигналов волоконно-оптических датчиков с пределами допускаемой абсолютной погрешности измерений длины волны оптического излучения не более ±0,003 нм в диапазоне от 1500 до 1600 нм. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих длин волн интерферометра, нм |
от 1500 до 1600 |
|
Диапазон изменения области свободной дисперсии FSR, нм |
от 0,15 до 1,20 |
|
Коэффициент преобразования FSR в величину зазора ИФП |
от 0,95 до 1,05 |
|
Диапазон рабочих длин волн решетки Брэгга, нм |
от 1502 до 1590 |
|
Коэффициент преобразования измерителя температуры, °С/нм |
от 65 до 75 |
|
Коэффициент температурного расширения тензометра, 10-6 К-1 |
16,3 |
|
Габаритные размеры тензометра (длинахширинахвысота), мм, не более |
109х36х36 |
|
Масса тензометра, кг, не более |
0,5 |
|
Условия эксплуатации высокотемпературной части: - температура окружающего воздуха, °С - относительная влажность воздуха, не более, % Условия эксплуатации низкотемпературной части: - температура окружающего воздуха, °С - относительная влажность воздуха, не более, % |
от + 5 до + 550 80 от +5 до +80 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3,5 |
|
Средняя наработка на отказ, ч |
30000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тензометр волоконно-оптический ТВО-122, в составе: - тензометр (чувствительный элемент) - высокотемпературный оптический кабель (капилляр) - низкотемпературный оптический кабель (пигтейл) - защитно-соединительные комплектующие |
- |
1 шт. |
|
Носитель с программным обеспечением (ПО) |
- |
1 шт. |
|
Паспорт |
ШФВИ.ТВО-122 ПС |
1 экз. |
|
Руководство по эксплуатации |
ШФВИ.ТВО-122 РЭ |
1 экз. |
Сведения о методах измерений
приведены в документе ШФВИ.ТВО-122 РЭ «Тензометр волоконно-оптический ТВО-122. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ШФВИ.ТВО-122 ТУ. «Тензометр волоконно-оптический ТВО-122. Технические условия».
