Анализаторы спектра VERDO SA1ZZZ
| Номер в ГРСИ РФ: | 99048-26 |
|---|---|
| Производитель / заявитель: | FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD, КНР |
Анализаторы спектра VERDO SA1ZZZ (далее - анализаторы) предназначены для измерений и анализа амплитудно-частотных параметров спектра радиотехнических сигналов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99048-26 | |||||||||||||||
| Действует | по 29.07.2031 | |||||||||||||||
| Наименование | Анализаторы спектра | |||||||||||||||
| Модель | VERDO SA1ZZZ | |||||||||||||||
| Модификации |
SA1031 SA1032 SA1037 SA1116 SA1116-TG SA1136 SA1136-TG SA1175 SA1175-TG SA1205 SA1205-TG SA1210 SA1210-TG SA1215 SA1215-TG SA1315 SA1315-TG SA1336 SA1336-TG SA1375 SA1375-TG |
|||||||||||||||
| Приказы |
№1511 от
29.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9d83cf80-3c09-070a-abef-51f52eabdcab | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Компания Fujian Lilliput Optoelectronics Technology Co., Ltd., КИТАЙ, No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian
Поверка
| Методика поверки / информация о поверке |
МП VERDO SA1ZZZ/2025 ГСИ. Анализаторы спектра VERDO SA1ZZZ. Методика поверки.
(с 29.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 16.08.2026 |
Поверители
Скачать
|
99048-26: Описание типа
2026-99048-26.pdf
Файл устарел
|
Скачать | 280.6 КБ | |
|
99048-26: Методика поверки
МП VERDO SA1ZZZ/2025
2026-mp99048-26.pdf
Файл устарел
|
Скачать | 2.8 MБ | |
|
99048-26: Описание типа
2026-99048-26-1.pdf
|
Скачать | 280.6 КБ | |
|
99048-26: Методика поверки
МП VERDO SA1ZZZ/2025
2026-mp99048-26-1.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Анализаторы спектра VERDO SA1ZZZ (далее - анализаторы) предназначены для измерений и анализа амплитудно-частотных параметров спектра радиотехнических сигналов.
Описание
Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала в сигнал промежуточной частоты (ПЧ), методом сканирования полосы частот, и последующей обработке измеренных параметров сигнала с помощью аналогово-цифрового преобразователя с блоком цифровой обработки.
Синхронизация анализаторов осуществляется от внутреннего опорного генератора или от внешнего источника.
Анализаторы VERDO SA1ZZZ имеют модификации, отличающиеся диапазоном частот, наличием следящего генератора (модификации с индексом TG), дополнительными функциями (таблица 1).
Таблица 1 - Модификации анализаторов VERDO SA1ZZZ
|
Модификации |
Максимальная частота, ГГц |
|
SA1031, SA1032, SA1037 |
3,0 |
|
SA1116, SA1116-TG |
1,6 |
|
SA1136, SA1136-TG |
3,6 |
|
SA1175, SA1175-TG |
7,5 |
|
SA1205, SA1205-TG |
0,5 |
|
SA1210, SA1210-TG |
1,0 |
|
SA1215, SA1215-TG, SA1315, SA1315-TG |
1,5 |
|
SA1336, SA1336-TG |
3,6 |
|
SA1375, SA1375-TG |
7,5 |
Конструктивно анализаторы выполнены в виде компактного моноблока настольного исполнения, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Управление режимами работы и параметрами измерений производится вручную с лицевой панели, так и дистанционно от внешнего компьютера.
Общий вид анализаторов представлен на рисунках 1-8. Обозначение модификации анализаторов в цифробуквенном формате наносится на самоклеящейся этикетке на передней панели анализаторов. Заводской номер, идентифицирующий каждый экземпляр анализаторов, в виде буквенно-цифрового обозначения наносится на корпус при помощи наклейки, размещаемой на задней панели (рисунки 2, 4, 6, 8, 9).
Знаки утверждения типа и поверки наносятся в виде самоклеящихся этикеток на заднюю панель анализаторов (рисунки 2, 4, 6, 8).
Для предотвращения несанкционированного доступа к внутренним частям анализаторов осуществляется пломбирование стыка панелей корпуса специальными стикер-наклейками Наклейки могут размещаться на любой из панелей корпуса и устанавливаются изготовителем, поверяющей или ремонтной организацией. Схемы пломбирования приведены на рисунках 1, 4, 6 и 8.
Место нанесения знака утверждения типа
Место нанесения
знака поверки
Место пломбирования (стикер-наклейка)

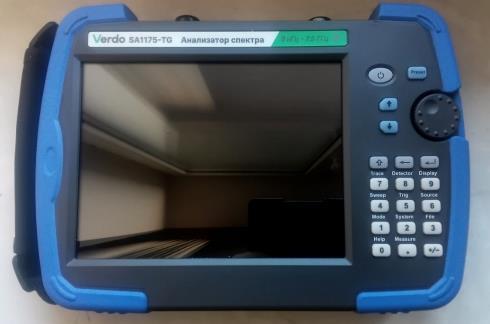

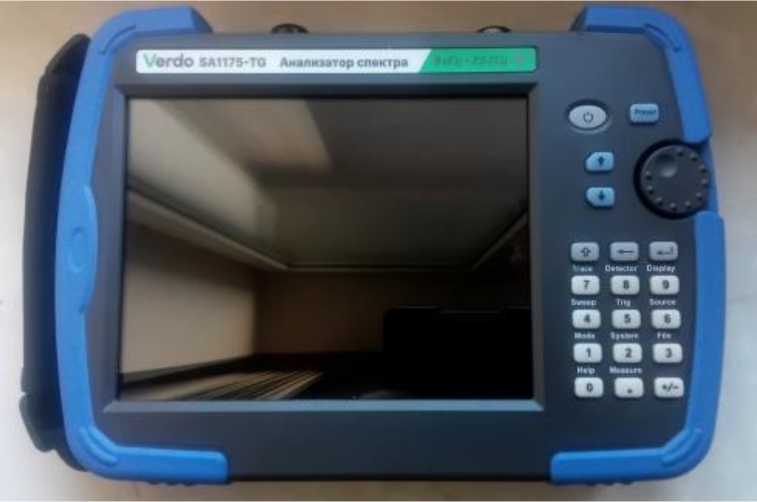

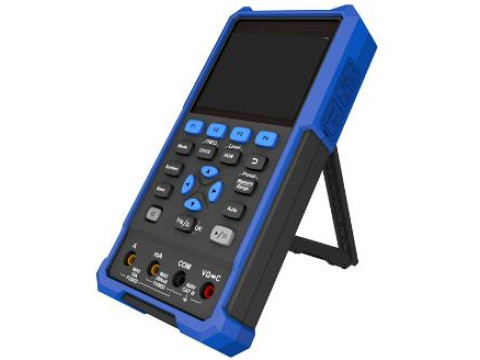

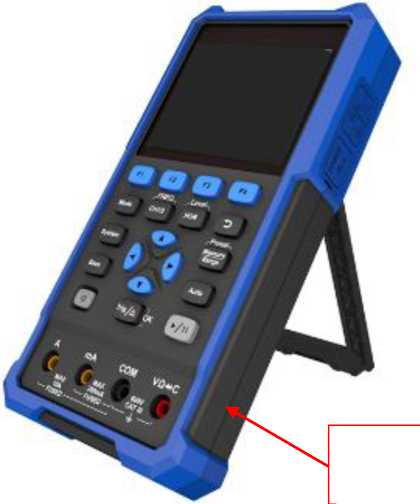

Рисунок 1 - Общий вид анализаторов VERDO SA1ZZZ, модификаций SA1037, SA1031, SA1032
Место нанесения
заводского номера

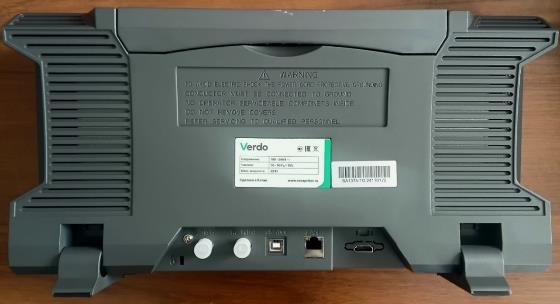

Рисунок 2 - Задняя панель анализаторов VERDO SA1ZZZ, модификации SA1037, SA1031, SA1032
Рисунок 3 - Общий вид анализаторов VERDO SA1ZZZ модификации SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175-TG
Место нанесения
знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбирования (стикер-наклейка)

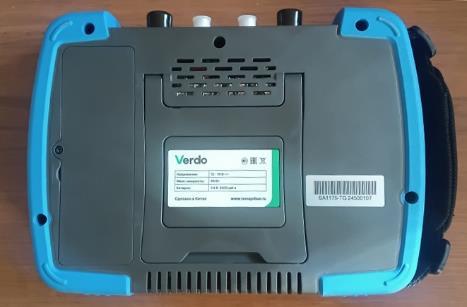

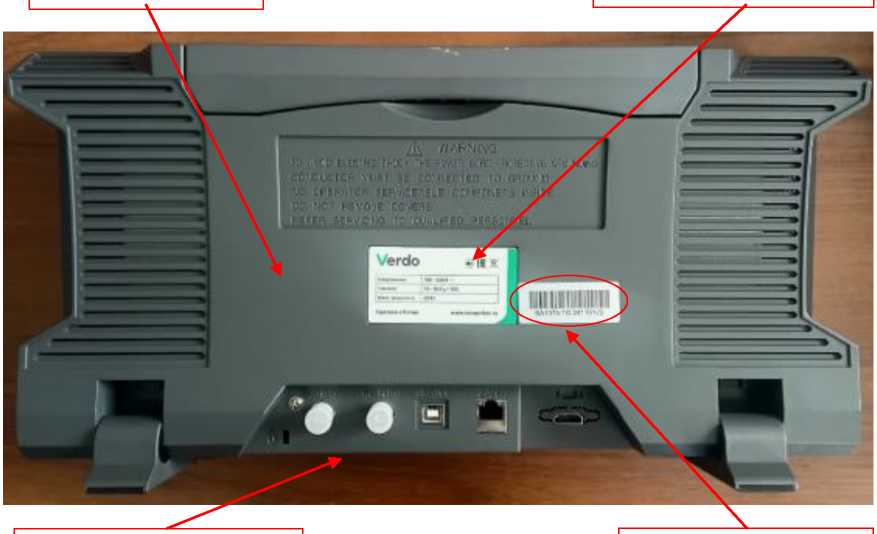

Рисунок 4 - Задняя панель анализаторов VERDO SA1ZZZ, модификации SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175-TG

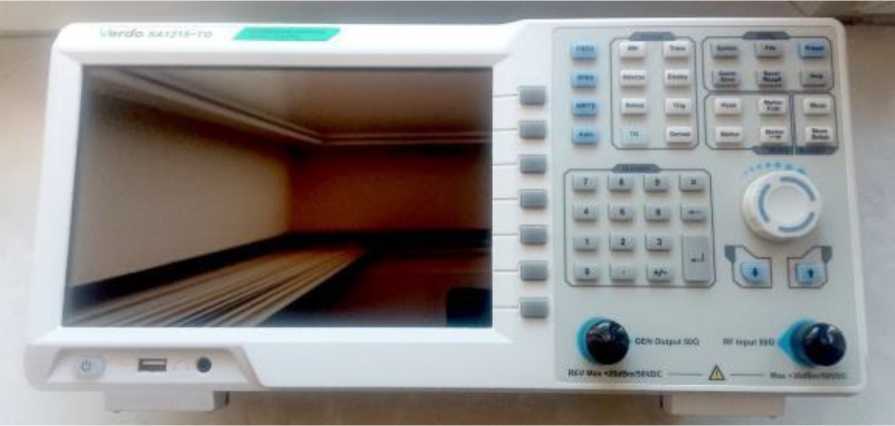

Рисунок 5 - Общий вид анализаторов VERDO SA1ZZZ модификаций SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG
Место нанесения знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбирования (стикер-наклейка)

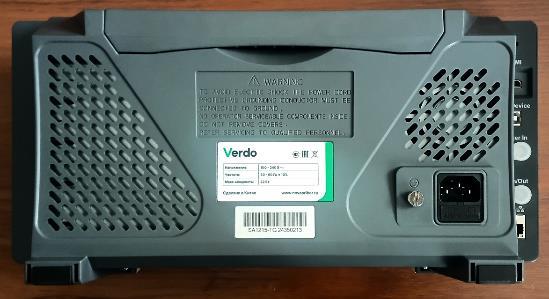

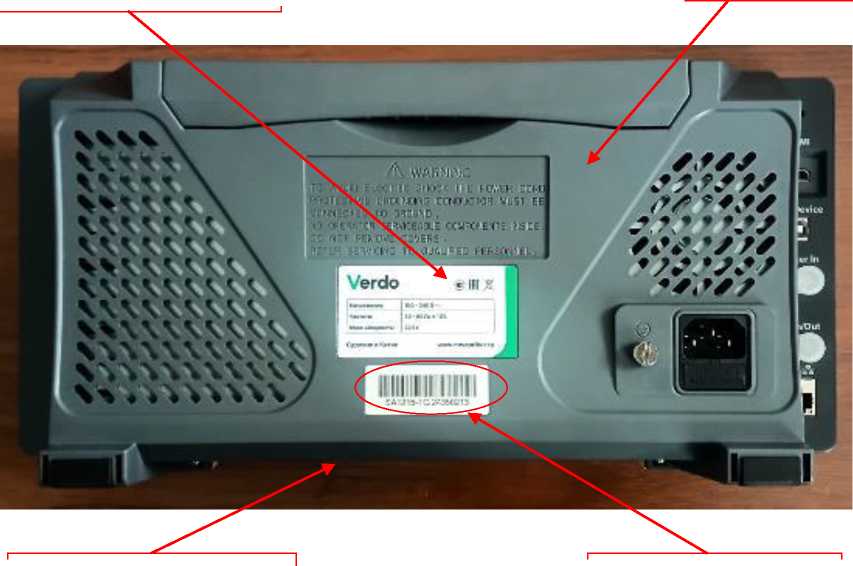

Рисунок 6 - Задняя панель анализаторов VERDO SA1ZZZ модификации SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG

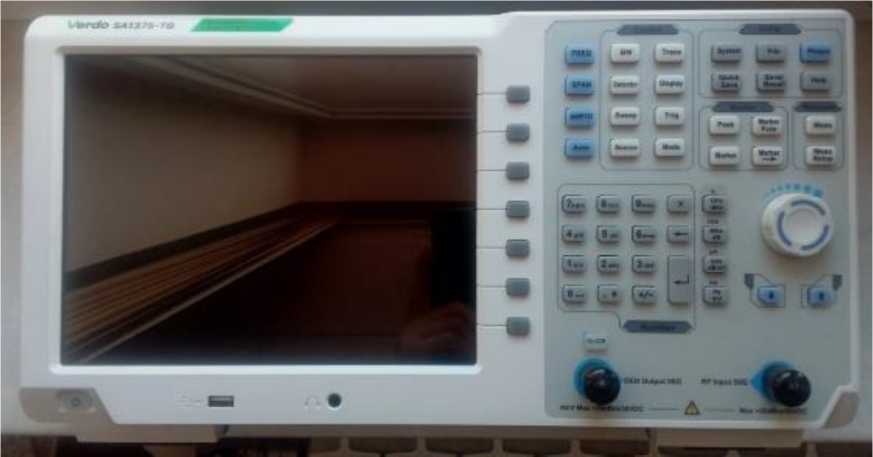

Рисунок 7 - Общий вид анализаторов VERDO SA1ZZZ, модификации SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG
Место нанесения
Место нанесения знака
утверждения типа
знака поверки
Место нанесения
заводского номера
Место пломбирования (стикер-наклейка)
Рисунок 8 - Задняя панель анализаторов VERDO SA1ZZZ модификаций SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG
Заводской номер
модификация SA1032

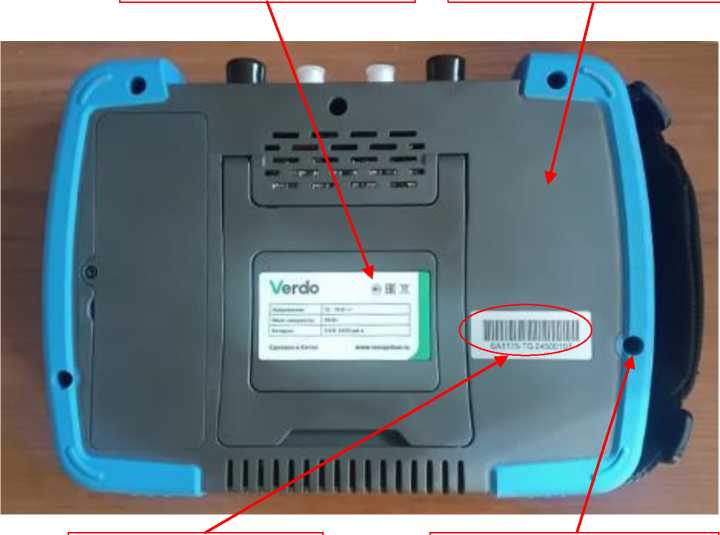

Рисунок 9 - Фрагмент задней панели анализатора VERDO SA1ZZZ
модификация SA1175-TG
Программное обеспечение
Программное обеспечение анализаторов служит для управления режимами работы анализаторов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
VERDO SA1ZZZ_Firmware |
|
Номер версии (идентификационный номер), не ниже для модификаций: -SA1031, SA1032, SA1037 -SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175-TG -SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG -SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG |
V1.0.0 V1.0.3.0 V3.0.12.0 V1.0.4.0 |
Технические характеристики
Метрологические и основные технические характеристики анализаторов представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, Гц, для модификаций: | |
|
- SA1031, SA1032, SA1037 |
от 9-103 до 3409 |
|
- SA1116, SA1116-TG |
от 9-103 до 1,6-109 |
|
- SA1136, SA1136-TG |
от 9-103 до 3,6409 |
|
- SA1175, SA1175-TG |
от 9-103 до 7,5409 |
|
- SA1205, SA1205-TG |
от 9-103 до 500-106 |
|
- SA1210, SA1210-TG |
от 9-103 до 1 • 109 |
|
- SA1215, SA1215-TG |
от 9-103 до 1,5409 |
|
- SA1315, SA1315-TG |
от 9-103 до 1,5409 |
|
- SA1336, SA1336-TG |
от 9-103 до 3,6409 |
|
- SA1375, SA1375-TG |
от 9-103 до 7,5*109 |
|
1 |
2 | |
|
Номинальные значения полос обзора, Гц | ||
|
- SA1037, SA1031, SA1032 |
0; от 300 до верхнего | |
|
предела диапазона частот | ||
|
-SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175- | ||
|
TG |
0; от 100 до верхнего | |
|
-SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215- |
предела диапазона частот | |
|
TG -SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG | ||
|
Номинальные значения полос пропускания низкочастотных фильтров, Гц | ||
|
-SA1037, SA1031, SA1032 |
от 200 до 850М03 | |
|
-SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175- | ||
|
TG, |
от 1 до 1-106 | |
|
SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG |
с шагом 1-3-5-10 | |
|
SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG | ||
|
Средний уровень собственных шумов, нормализованный к полосе |
Предвари- |
Предвари- |
|
пропускания 1 Гц, дБ (1 мВт/Гц)1), не более, |
тельный |
тельный |
|
для модификаций: |
усилитель |
усилитель |
|
выключен |
включен | |
|
- для SA1037, SA1031, SA1032 в диапазонах частот: | ||
|
от 10 МГц до 1 ГГц включ. |
-118 |
-140 |
|
св. 1 ГГц до 2 ГГц включ. |
-120 |
-140 |
|
св. 2 ГГц до 3 ГГц |
-115 |
-135 |
|
- для SA1116, SA1116-TG в диапазонах частот: | ||
|
от 100 кГц до 1 МГц включ. |
-88 |
-128 |
|
св. 1 МГц до 500 МГц включ. |
-127 |
-147 |
|
св. 500 ГГц до 1,6 ГГц - для SA1136, SA1136-TG в диапазонах частот: |
-123 |
-148 |
|
от 9 кГц до 100 кГц включ. |
-88 |
- |
|
св. 100 кГц до 1 МГц включ. |
-88 |
-128 |
|
св. 1 МГц до 500 МГц включ. |
-127 |
-147 |
|
св. 500 МГц до 3,6 ГГц |
-123 |
-148 |
|
- для SA1175, SA1175-TG в диапазонах частот: | ||
|
от 9 кГц до 100 кГц включ. |
-88 |
- |
|
св. 100 кГц до 1 МГц включ. |
-88 |
-128 |
|
св. 1 МГц до 500 МГц включ. |
-127 |
-147 |
|
св. 500 МГц до 3,6 ГГц включ. |
-123 |
-148 |
|
св. 3,6 ГГц до 6 ГГц включ. |
-120 |
-137 |
|
св. 6 ГГц до 7,5 ГГц |
-117 |
-136 |
|
- для SA1205, SA1205-TG в диапазонах частот: | ||
|
от 9 кГц до 100 кГц включ. |
-88 |
- |
|
св. 100 кГц до 1 МГц включ. |
-88 |
-128 |
|
св. 1 МГц до 500 МГц |
-127 |
-147 |
|
1 |
2 | |
|
Предвари- |
Предвари- | |
|
тельный |
тельный | |
|
усилитель |
усилитель | |
|
- для SA1210, SA1210-TG в диапазонах частот: |
выключен |
включен |
|
от 9 кГц до 100 кГц включ. |
-88 |
- |
|
св. 100 кГц до 1 МГц включ. |
-88 |
-127 |
|
св. 1 МГц до 500 МГц включ. |
-128 |
-149 |
|
св. 500 МГц до 1 ГГц |
-128 |
-146 |
|
- для SA1215, SA1215-TG в диапазонах частот: | ||
|
от 9 кГц до 100 кГц включ. |
-88 |
- |
|
св. 100 кГц до 1 МГц включ. |
-88 |
-127 |
|
св. 1 МГц до 500 МГц включ. |
-128 |
-149 |
|
св. 500 МГц до 1 ГГц включ. |
-128 |
-149 |
|
св. 1 ГГц до 1,5 ГГц |
-125 |
-146 |
|
- для SA1315, SA1315-TG в диапазонах частот: | ||
|
от 9 кГц до 100 кГц включ. |
-88 |
- |
|
св. 100 кГц до 1 МГц включ. |
-88 |
-128 |
|
св. 1 МГц до 500 МГц включ. |
-126 |
-147 |
|
св. 500 МГц до 1,5 ГГц |
-120 |
-148 |
|
- для SA1336, SA1336-TG в диапазонах частот: | ||
|
от 9 кГц до 100 кГц включ. |
-88 | |
|
св. 100 кГц до 1 МГц включ. |
-88 |
-128 |
|
св. 1 МГц до 500 МГц включ. |
-126 |
-147 |
|
св. 500 МГц до 3,6 ГГц - для SA1375, SA1375-TG в диапазонах частот: |
-120 |
-148 |
|
от 9 кГц до 100 кГц включ. |
-88 | |
|
от 100 кГц до 1 МГц включ. |
-88 |
-128 |
|
св. 1 МГц до 500 МГц включ. |
-126 |
-147 |
|
св. 500 МГц до 3,6 ГГц включ. |
-120 |
-148 |
|
св. 3,6 ГГц до 6 ГГц включ. |
-119 |
-139 |
|
св. 6 ГГц до 7,5 ГГц |
-117 |
-136 |
|
Пределы допускаемой относительной погрешности частоты опорного генератора 2) |
±(2+N>10-6 | |
|
Пределы допускаемой абсолютной погрешности измерения частоты F, Гц 3) |
±(50-F+1M03) | |
|
Пределы допускаемой абсолютной погрешности измерения мощности на частоте 50 МГц, дБ | ||
|
- для SA1037, SA1031, SA1032 |
±1,5 | |
|
- для SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175- | ||
|
TG; SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG; |
±0,4 | |
|
SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG | ||
|
1 |
2 |
|
Неравномерность амплитудно-частотной характеристики 5), дБ - с выключенным предварительным усилителем - с включенным предварительным усилителем |
±1,5 ±3,0 |
|
Относительный уровень фазовых шумов относительно несущей 6) в полосе пропускания 1 Гц, дБ, не более при отстройке 10 кГц: - для SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175- TG, SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG - для SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG при отстройке 100 кГц: - SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175-TG, SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG - для SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG при отстройке 1 МГц: - для SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175- TG, SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG - для SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG |
-104 -80 -102 -100 -115 -115 |
|
Примечания: 1) дБ (1 мВт) - децибел относительно 1 мВт; дБ (1 мВт/Гц) - децибел относительно 1 мВт в полосе пропускания 1 Гц; 2) N - количество лет после выпуска из производства или подстройки, округленное до целого числа в большую сторону; 3) 60 - относительная погрешность частоты опорного генератора; 4) входной аттенюатор включен: 30 дБ для модификаций SA1037, SA1031, SA1032 или 40 дБ для модификаций SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175-TG, SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG; SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG; 5) относительно уровня мощности на опорной частоте 50 МГц; 6) для модификаций SA1205, SA1205-TG, SA1210, SA1210-TG несущая частота: 400 МГц, для остальных модификаций несущая частота: 1 ГГц | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питающей сети частотой 50 Гц, В |
от 218 до 241 |
|
Потребляемая мощность, Вт, не более, для модификаций: - SA1037, SA1031, SA1032 |
6 |
|
- SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175-TG |
28 |
|
- SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG |
28 |
|
- SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG |
28 |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Габаритные размеры, ширина*высотахглубина, мм, не более для модификаций: - SA1037, SA1031, SA1032 |
198x96x38 |
|
- SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175-TG |
265x190x58 |
|
- SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG |
375x185x120 |
|
- SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG |
421x221x115 |
|
Масса, кг, не более, для модификаций: - SA1037, SA1031, SA1032 |
0,7 |
|
- SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175-TG |
2,5 |
|
- SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG |
3,7 |
|
- SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG |
5,2 |
|
Рабочие условия применения: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 86 до 106 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
6 |
Знак утверждения типа
наносится на заднюю панель корпуса анализаторов в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1 |
2 |
3 |
|
Анализатор спектра |
VERDO SA1ZZZ |
1 |
|
Руководство по эксплуатации - для модификаций SA1037, SA1031, SA1032 - для модификаций SA1116, SA1116-TG, SA1136, |
UMSA10XX V1.0 | |
|
SA1136-TG, SA1175, SA1175-TG - для модификаций SA1205, SA1205-TG, SA1210, |
UMSA11XX V1.0 |
1 |
|
SA1210-TG, SA1215, SA1215-TG - для модификаций SA1315, SA1315-TG, SA1336, |
UMSA12XX V1.0 | |
|
SA1336-TG, SA1375, SA1375-TG |
UMSA13XX V1.0 | |
|
Кабель USB |
- |
1 |
|
Набор щупов для SA1031, SA1032, SA1037 |
- |
1 |
|
Для модификаций SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175-TG: - адаптер питания с сетевым кабелем |
- |
1 |
|
- антенна BD/GPS/Glonass |
- |
1 |
|
- щуп с делителем напряжения |
- |
2 |
|
- переходник N-BNC |
- |
1 |
|
- диск с программным обеспечением |
- |
1 |
|
1 |
2 |
3 |
|
Для модификаций SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG: - кабель сетевой |
- |
1 |
|
- переходник N-BNC |
- |
1 |
|
Для модификаций SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG: - кабель сетевой |
- |
1 |
|
- переходник N-BNC |
- |
1 |
|
- диск с программным обеспечением |
- |
1 |
Сведения о методах измерений
приведены:
- для модификаций SA1037, SA1031, SA1032: в главе 5 «Анализатор спектра» документа «Анализаторы спектра VERDO SA1ZZZ. Руководство по эксплуатации для модификаций SA1031, SA1032, SA1037», UMSA10XX V1.0;
- для модификаций SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175-TG: в главе 5 «Интерпретация меню» документа «Анализаторы спектра VERDO SA1ZZZ. Руководство по эксплуатации для модификаций SA1116, SA1116-TG, SA1136, SA1136-TG, SA1175, SA1175-TG», UMSA11XX V1.0;
- для модификаций SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG: в главе 5 «Интерпретация меню» документа «Анализаторы спектра VERDO SA1ZZZ. Руководство по эксплуатации для модификаций SA1205, SA1205-TG, SA1210, SA1210-TG, SA1215, SA1215-TG», UMSA12XX V1.0;
- для модификаций SA1315, SA1315-TG, SA1336, SA1336-TG, SA1375, SA1375-TG в главе 5 «Описание меню» документа «Анализаторы спектра VERDO SA1ZZZ. Руководство по эксплуатации для модификаций SA1315-TG, SA1315, SA1336-TG, SA1336, SA1375-TG, SA1375», UMSA13XX V1.0.
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30.12.2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
«Анализаторы спектра VERDO SA1ZZZ», стандарт предприятия, ES-SA1-4Z-RU
