Проволочки и ролики Miyamotometrology
| Номер в ГРСИ РФ: | 99049-26 |
|---|---|
| Категория: | Проволочки измерительные |
| Производитель / заявитель: | ООО «ИНСТРУМЕНТ», г. Нижний Новгород |
Проволочки и ролики Miyamotometrology (далее по тексту - проволочки и ролики) предназначены для измерений среднего диаметра наружной резьбы, а также толщины зубьев и ширины впадин шлицевых валов и втулок с эвольвентным профилем.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99049-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 29.07.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Проволочки и ролики | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | Miyamotometrology | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
На испытания представлены: 6211-0,130 6211-0,535 6211-5,250 6211-20,000 6212-1,500 6212-10,000 6212-25,594 6213-5SA 6213-10SB 6214-15 6215-5 6215-50 6215-110 6216-00D232 6216-06D212 6216-13D580 6217-2,200 6217-6,569 6217-9,334 6218-8 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1511 от
29.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8288c0b0-c831-69c7-4737-aa30c6deb8cf | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ИНСТРУМЕНТ», РОССИЯ, 603124, Нижегородская обл., городской округ город Нижний Новгород, г. Нижний Новгород, ш. Московское, д. 352Е; Производственная площадка: Hunan Temec Electromechanical Co, Ltd., КИТАЙ, No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129
Поверка
| Методика поверки / информация о поверке |
МП СГ-72-2025 ГСИ. Проволочки и ролики Miyamotometrology. Методика поверки.
(с 29.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
99049-26: Описание типа
2026-99049-26.pdf
Файл устарел
|
Скачать | 355.3 КБ | |
|
99049-26: Методика поверки
МП СГ-72-2025
2026-mp99049-26.pdf
Файл устарел
|
Скачать | 2.7 MБ | |
|
99049-26: Описание типа
2026-99049-26-1.pdf
|
Скачать | 355.3 КБ | |
|
99049-26: Методика поверки
МП СГ-72-2025
2026-mp99049-26-1.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Проволочки и ролики Miyamotometrology (далее по тексту - проволочки и ролики) предназначены для измерений среднего диаметра наружной резьбы, а также толщины зубьев и ширины впадин шлицевых валов и втулок с эвольвентным профилем.
Описание
Принцип действия заключается в измерении среднего диаметра резьбы как диаметра воображаемого цилиндра, поверхность которого пересекает витки резьбы, так что ширина витка в сечении, проходящем через ось резьбы, равна ширине впадины, в которые закладываются три проволочки равного диаметра и при помощи какого-либо контактного средства измерений измеряется размер с последующим расчетом.
Проволочки и ролики представляют собой цилиндрические стержни определенного диаметра.
Проволочки и ролики изготавливаются следующих моделей:
- 6211 - гладкие, изготовленные из стали, с шагом номинального значения диаметра 0,001 мм. Проволочки и ролики данной модели выпускаются в 39901 модификации с условным обозначением 6211-XDYZB;
- 6212 - гладкие, изготовленные из твердого сплава, с шагом номинального значения диаметра 0,001 мм. Проволочки и ролики данной модели выпускаются в 29701 модификации с условным обозначением 6212-XDYZB;
- 6217 - гладкие, изготовленные из керамики, с шагом номинального значения диаметра 0,001 мм. Проволочки и ролики данной модели выпускаются в 9001 модификации с условным обозначением 6217-XDYZB.
В условном обозначении модификаций проволочек и роликов моделей 6211, 6212 и 6217 используются следующие элементы:
X - целое число в миллиметрах, соответствующее номинальному значению диаметра проволочки или ролика;
D - десятичный разделитель;
Y - десятая доля миллиметра;
Z - сотая доля миллиметра;
B - тысячная доля миллиметра номинального значения диаметра.
- 6213 - наборы проволочек и роликов, изготовленные из стали, с шагом номинального значения диаметра 0,1 и 0,01 мм. Проволочки и ролики, относящиеся к данной модели, изготавливаются в 56 модификациях: 6213-0D, 6213-05D, 6213-1, 6213-1D, 6213-2, 6213-2D, 6213-3, 6213-3D, 6213-4, 6213-4D, 6213-5, 6213-5D, 6213-6, 6213-6D, 6213-7, 6213-7D, 6213-8, 6213-8D, 6213-9, 6213-9D, 6213-10, 6213-10D, 6213-11, 6213-11D, 6213-12, 6213-12D, 6213-13, 6213-13D, 6213-14, 6213-14D, 6213-15, 6213-15D, 6213-16, 6213-16D, 6213-17, 6213-17D, 6213-18, 6213-18D, 6213-19, 6213-19D, 6213-20, 6213-1S, 6213-2S, 6213-3S, 6213-4S, 6213-5S, 6213-6S, 6213-7S, 6213-8S, 6213-9S, 6213-10S, 6213-10SA, 6213-5SA, 6213-10SB, 6213-15SA, 6213-20SA, и отличаются между собой номинальными значениями диаметров, техническими и метрологическими характеристиками;
- 6214 - наборы проволочек и роликов, изготовленные из твердого сплава, с шагом номинального значения диаметра 0,01 мм. Проволочки и ролики, относящиеся к данной модели, изготавливаются в 20 модификациях: 6214-10D, 6214-11, 6214-11D, 6214-12, 6214-12D, 6214-13, 6214-13D, 6214-14, 6214-14D, 6214-15, 6214-1S, 6214-2S, 6214-3S, 6214-4S, 6214-5S, 6214-6S, 6214-7S, 6214-8S, 6214-9S, 6214-10S, и отличаются между собой номинальными значениями диаметров, техническими и метрологическими характеристиками;
- 6215 - ступенчатые, изготовленные из стали, с шагом номинального значения диаметра 1 и 5 мм. Проволочки и ролики, относящиеся к данной модели, изготавливаются в 64 модификациях с условным обозначением: 6215-X, где X - целое число в миллиметрах, соответствующее номинальному значению диаметра проволочки или ролика, и отличаются между собой номинальными значениями диаметров, техническими и метрологическими характеристиками;
- 6216 - комплект проволочек, состоящий из 3 штук одного типа с равными номинальными значениями диаметров изготавливается в 110 модификациях: 6216-00D118,
|
6216-10D118, |
6216-00D142, |
6216-10D142, |
6216-00D170, |
6216-10D170, |
6216-00D185, |
|
6216-10D185, |
6216-00D201, |
6216-10D201, |
6216-00D232, |
6216-10D232, |
6216-00D250, |
|
6216-10D250, |
6216-00D260, |
6216-10D260, |
6216-00D291, |
6216-10D291, |
6216-00D343, |
|
6216-10D343, |
6216-00D402, |
6216-10D402, |
6216-00D433, |
6216-10D433, |
6216-00D461, |
|
6216-10D461, |
6216-00D511, |
6216-10D511, |
6216-00D572, |
6216-10D572, |
6216-00D724, |
|
6216-10D724, |
6216-00D796, |
6216-10D796, |
6216-00D866, |
6216-10D866, |
6216-01D008, |
|
6216-11D008, |
6216-01D047, |
6216-11D047, |
6216-01D157, |
6216-11D157, |
6216-01D302, |
|
6216-11D302, |
6216-01D441, |
6216-11D441, |
6216-01D553, |
6216-11D553, |
6216-01D591, |
|
6216-11D591, |
6216-01D732, |
6216-11D732, |
6216-01D833, |
6216-11D833, |
6216-01D883, |
|
6216-11D883, |
6216-02D020, |
6216-12D020, |
6216-02D050, |
6216-12D050, |
6216-02D071, |
|
6216-12D071, |
6216-02D217, |
6216-12D217, |
6216-02D311, |
6216-12D311, |
6216-02D595, |
|
6216-12D595, |
6216-02D866, |
6216-12D866, |
6216-02D886, |
6216-12D886, |
6216-03D106, |
|
6216-13D106, |
6216-03D177, |
6216-13D177, |
6216-03D287, |
6216-13D287, |
6216-03D310, |
|
6216-13D310, |
6216-03D468, |
6216-13D468, |
6216-03D550, |
6216-13D550, |
6216-03D580, |
|
6216-13D580, |
6216-03D666, |
6216-13D666, |
6216-04D091, |
6216-14D091, |
6216-04D120, |
|
6216-14D120, |
6216-04D141, |
6216-14D141, |
6216-04D211, |
6216-14D211, |
6216-04D400, |
|
6216-14D400, |
6216-04D773, |
6216-14D773, |
6216-05D150, |
6216-15D150, |
6216-05D176, |
|
6216-15D176, |
6216-05D493, |
6216-15D493, |
6216-06D212, |
6216-16D212, |
6216-06D585, |
6216-16D585; и набор из 55 комплектов проволочек, состоящих из 3 штук одного типа с равными номинальными значениями диаметров изготавливается в 2 модификациях: 6216-055S, 6216-155S. Модификации отличаются между собой номинальными значениями диаметров, техническими и метрологическими характеристиками. Конструкция проволочек обеспечивает возможность их применения с приспособлениями для подвешивания или установки на приборе;
- 6218 - наборы проволочек и роликов, изготовленные из керамики, с шагом номинального значения диаметров 0,1 и 0,01 мм. Проволочки и ролики, относящиеся к данной модели, изготавливаются в 30 модификациях: 6218-1D, 6218-2, 6218-2D, 6218-3, 6218-3D, 6218-4, 6218-4D, 6218-5, 6218-5D, 6218-6, 6218-6D, 6218-7, 6218-7D, 6218-8, 6218-8D, 6218-9, 6218-9D, 6218-10, 6218-2S, 6218-3S, 6218-4S, 6218-5S, 6218-6S, 6218-7S, 6218-8S, 6218-9S, 6218-10S, 6218-5SA, 6218-10SA, 6218-10SB, и отличаются между собой номинальными значениями диаметров, техническими и метрологическими характеристиками.
Модель проволочек и роликов указана в составе обозначения модификации, где первые четыре цифры до знака «дефис» относятся к модели проволочек и роликов, обозначение после знака «дефис» относится к исполнению.
Товарный знак наносится на паспорт проволочек и роликов типографским методом, на футляр и/или проволочку или ролик методом лазерной маркировки, с помощью наклейки или шильдика.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на проволочку или ролик, либо металлический шильдик, прикрепляемый к внутренней и/или наружной стороне крышки набора, либо к непосредственно комплекту проволочек, либо на пластину, к которой крепятся проволочки - методом лазерной гравировки, либо на индивидуальную упаковку методом покраски на этикетке в местах, указанных на рисунке 7.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид проволочек и роликов указан на рисунках 1 - 6.
Пломбирование проволочек и роликов от несанкционированного доступа не предусмотрено.
СО (0 о
(6
Рисунок 1 - Общий вид проволочек и роликов модели 6211
<0*
Рисунок 2 - Общий вид проволочек и роликов модели 6212
Рисунок 3 - Общий вид проволочек и роликов модели 6215
Рисунок 4 - Общий вид проволочек и роликов модели 6217

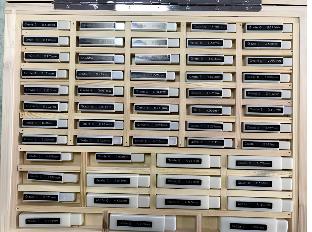

Рисунок 5 - Общий вид наборов проволочек и роликов моделей 6213, 6214, 6218 в алюминиевом футляре
б) Проволочки и ролики модификаций 6216-
055S и 6216-155S
а) Проволочки и ролики (кроме модификаций 6216-055S и 6216-155S)

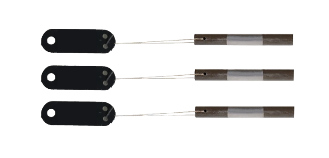

Рисунок 6 - Общий вид проволочек и роликов модели 6216
Места нанесений заводского номера
Рисунок 7 - Места нанесения заводских номеров
Технические характеристики
Таблица 1 - Метрологические характеристики проволочек и роликов моделей 6211, 6212, 6215, 6217 поставляемых поштучно
|
Модель |
Условное обозначение модификации |
Номинальные значения диаметра, мм |
Шаг номиналь ного значения диаметра, мм |
Допускаемые отклонения диаметра от номинального значения, мкм, не более |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6211 |
6211-XDYZB1) |
от 0,100 до 12,999 включ. |
0,001 |
±1,0 |
0,8 |
|
св. 12,999 до 40,000 включ. |
±2,0 |
1,5 | |||
|
6212 |
6212-XDYZB1) |
от 0,300 до 12,999 включ. |
0,001 |
±1,0 |
0,8 |
|
св. 12,999 до 30,000 включ. |
±2,0 |
0,8 | |||
|
6215 |
6215-X1) |
от 3 до 20 включ. |
1 |
±0,8 |
0,5 |
|
св. 20 до 29 включ. |
1 |
±0,8 |
0,7 | ||
|
св. 29 до 39 включ. |
1 |
±1,1 |
0,7 | ||
|
40 |
- |
±1,1 |
1,0 | ||
|
от 41 до 50 включ. |
1 |
±1,5 |
1,0 | ||
|
св. 50 до 60 включ. |
5 |
±1,5 |
1,0 | ||
|
св. 60 до 105 включ. |
5 |
±1,9 |
1,2 | ||
|
св. 105 до 115 включ. |
5 |
±1,9 |
1,6 | ||
|
св. 115 до 130 включ. |
5 |
±2,4 |
1,6 | ||
|
6217 |
6217-XDYZB1) |
от 1,000 до 10,000 |
0,001 |
±1,0 |
0,8 |
1) Здесь и далее в условном обозначении модификаций используются следующие элементы: X - целое число в миллиметрах, соответствующее номинальному значению диаметра
проволочки или ролика;
D - десятичный разделитель;
Y - десятая доля миллиметра;
Z - сотая доля миллиметра;
B - тысячная доля миллиметра номинального значения диаметра.
Таблица 2 - Метрологические характеристики наборов проволочек и роликов моделей 6213, 6214, 6218________________________________________________________________________________
|
Модель |
Модификация |
Номинальные значения диаметра, мм |
Шаг номиналь ного значения диаметра мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мкм, не более |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6213 |
6213-0D |
от 0,10 до 0,50 |
0,01 |
41 |
±1 |
0,8 |
|
6213-05D |
от 0,20 до 0,50 |
0,01 |
31 |
±1 |
0,8 | |
|
6213-1 |
от 0,50 до 1,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-1D |
от 1,00 до 1,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-2 |
от 1,50 до 2,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-2D |
от 2,00 до 2,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-3 |
от 2,50 до 3,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-3D |
от 3,00 до 3,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-4 |
от 3,50 до 4,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-4D |
от 4,00 до 4,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-5 |
от 4,50 до 5,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-5D |
от 5,00 до 5,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-6 |
от 5,50 до 6,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-6D |
от 6,00 до 6,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-7 |
от 6,50 до 7,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-7D |
от 7,00 до 7,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-8 |
от 7,50 до 8,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-8D |
от 8,00 до 8,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-9 |
от 8,50 до 9,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-9D |
от 9,00 до 9,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-10 |
от 9,50 до 10,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-10D |
от 10,00 до 10,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-11 |
от 10,50 до 11,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-11D |
от 11,00 до 11,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-12 |
от 11,50 до 12,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-12D |
от 12,00 до 12,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-13 |
от 12,50 до 13,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6213-13D |
от 13,00 до 13,50 |
0,01 |
51 |
±2 |
1,5 | |
|
6213-14 |
от 13,50 до 14,00 |
0,01 |
51 |
±2 |
1,5 | |
|
6213-14D |
от 14,00 до 14,50 |
0,01 |
51 |
±2 |
1,5 | |
|
6213-15 |
от 14,50 до 15,00 |
0,01 |
51 |
±2 |
1,5 | |
|
6213-15D |
от 15,00 до 15,50 |
0,01 |
51 |
±2 |
1,5 | |
|
6213-16 |
от 15,50 до 16,00 |
0,01 |
51 |
±2 |
1,5 | |
|
6213-16D |
от 16,00 до 16,50 |
0,01 |
51 |
±2 |
1,5 | |
|
6213-17 |
от 16,50 до 17,00 |
0,01 |
51 |
±2 |
1,5 | |
|
6213-17D |
от 17,00 до 17,50 |
0,01 |
51 |
±2 |
1,5 | |
|
6213-18 |
от 17,50 до 18,00 |
0,01 |
51 |
±2 |
1,5 | |
|
6213-18D |
от 18,00 до 18,50 |
0,01 |
51 |
±2 |
1,5 | |
|
6213-19 |
от 18,50 до 19,00 |
0,01 |
51 |
±2 |
1,5 | |
|
6213-19D |
от 19,00 до 19,50 |
0,01 |
51 |
±2 |
1,5 | |
|
6213-20 |
от 19,50 до 20,00 |
0,01 |
51 |
±2 |
1,5 |
Продолжение таблицы 2
|
Модель |
Модификация |
Номинальные значения диаметра, мм |
Шаг номиналь ного значения диаметра, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мкм, не более |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6213 |
6213-1S |
от 0,10 до 1,00 |
0,01 |
91 |
±1 |
0,8 |
|
6213-2S |
от 1,00 до 2,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6213-3S |
от 2,00 до 3,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6213-4S |
от 3,00 до 4,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6213-5S |
от 4,00 до 5,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6213-6S |
от 5,00 до 6,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6213-7S |
от 6,00 до 7,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6213-8S |
от 7,00 до 8,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6213-9S |
от 8,00 до 9,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6213-10S |
от 9,00 до 10,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6213-10SA |
от 0,1 до 10,0 |
0,1 |
100 |
±1 |
0,8 | |
|
6213-5SA |
от 1,0 до 5,0 |
0,1 |
41 |
±1 |
0,8 | |
|
6213-10SB |
от 5,0 до 10,0 |
0,1 |
51 |
±1 |
0,8 | |
|
6213-15SA |
от 10,0 до 12,9 включ. |
0,1 |
51 |
±1 |
1,5 | |
|
св. 12,9 до 15,0 включ. |
0,1 |
51 |
±2 |
1,5 | ||
|
6213-20SA |
от 15,0 до 20,0 |
0,1 |
51 |
±2 |
1,5 | |
|
6214 |
6214-10D |
от 10,00 до 10,50 |
0,01 |
51 |
±1 |
0,8 |
|
6214-11 |
от 10,50 до 11,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6214-11D |
от 11,00 до 11,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6214-12 |
от 11,50 до 12,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6214-12D |
от 12,00 до 12,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6214-13 |
от 12,50 до 13,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6214-13D |
от 13,00 до 13,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6214-14 |
от 13,50 до 14,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6214-14D |
от 14,00 до 14,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6214-15 |
от 14,50 до 15,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6214-1S |
от 0,10 до 1,00 |
0,01 |
91 |
±1 |
0,8 | |
|
6214-2S |
от 1,00 до 2,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6214-3S |
от 2,00 до 3,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6214-4S |
от 3,00 до 4,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6214-5S |
от 4,00 до 5,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6214-6S |
от 5,00 до 6,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6214-7S |
от 6,00 до 7,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6214-8S |
от 7,00 до 8,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6214-9S |
от 8,00 до 9,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6214-10S |
от 9,00 до 10,00 |
0,01 |
101 |
±1 |
0,8 |
|
Модель |
Модификация |
Номинальные значения диаметра, мм |
Шаг номиналь ного значения диаметра мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мкм, не более |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6218 |
6218-1D |
от 1,00 до 1,50 |
0,01 |
51 |
±1 |
0,8 |
|
6218-2 |
от 1,50 до 2,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-2D |
от 2,00 до 2,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-3 |
от 2,50 до 3,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-3D |
от 3,00 до 3,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-4 |
от 3,50 до 4,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-4D |
от 4,00 до 4,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-5 |
от 4,50 до 5,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-5D |
от 5,00 до 5,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-6 |
от 5,50 до 6,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-6D |
от 6,00 до 6,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-7 |
от 6,50 до 7,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-7D |
от 7,00 до 7,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-8 |
от 7,50 до 8,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-8D |
от 8,00 до 8,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-9 |
от 8,50 до 9,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-9D |
от 9,00 до 9,50 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-10 |
от 9,50 до 10,00 |
0,01 |
51 |
±1 |
0,8 | |
|
6218-2S |
от 1,00 до 2,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6218-3S |
от 2,00 до 3,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6218-4S |
от 3,00 до 4,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6218-5S |
от 4,00 до 5,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6218-6S |
от 5,00 до 6,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6218-7S |
от 6,00 до 7,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6218-8S |
от 7,00 до 8,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6218-9S |
от 8,00 до 9,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6218-10S |
от 9,00 до 10,00 |
0,01 |
101 |
±1 |
0,8 | |
|
6218-5SA |
от 1,0 до 5,0 |
0,1 |
41 |
±1 |
0,8 | |
|
6218-10SA |
от 5,0 до 10,0 |
0,1 |
51 |
±1 |
0,8 | |
|
6218-10SB |
от 1,0 до 10,0 |
0,1 |
91 |
±1 |
0,8 |
Таблица 3 - Метрологические характеристики наборов проволочек и роликов модели 6216
(кроме модификаций 6216-055S и 6216-155S).
|
Модель |
Модификация |
Номинальные значения диаметра, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мкм, не более |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6216 |
6216-00D118 |
0,118 |
3 |
±0,25 |
0,25 |
|
6216-10D118 |
3 |
±0,50 |
0,50 | ||
|
6216-00D142 |
0,142 |
3 |
±0,25 |
0,25 | |
|
6216-10D142 |
3 |
±0,50 |
0,50 | ||
|
6216-00D170 |
0,170 |
3 |
±0,25 |
0,25 | |
|
6216-10D170 |
3 |
±0,50 |
0,50 | ||
|
6216-00D185 |
0,185 |
3 |
±0,25 |
0,25 | |
|
6216-10D185 |
3 |
±0,50 |
0,50 | ||
|
6216-00D201 |
0,201 |
3 |
±0,25 |
0,25 | |
|
6216-10D201 |
3 |
±0,50 |
0,50 | ||
|
6216-00D232 |
0,232 |
3 |
±0,25 |
0,25 | |
|
6216-10D232 |
3 |
±0,50 |
0,50 | ||
|
6216-00D250 |
0,250 |
3 |
±0,25 |
0,25 | |
|
6216-10D250 |
3 |
±0,50 |
0,50 | ||
|
6216-00D260 |
0,260 |
3 |
±0,25 |
0,25 | |
|
6216-10D260 |
3 |
±0,50 |
0,50 | ||
|
6216-00D291 |
0,291 |
3 |
±0,25 |
0,25 | |
|
6216-10D291 |
3 |
±0,50 |
0,50 | ||
|
6216-00D343 |
0,343 |
3 |
±0,25 |
0,25 | |
|
6216-10D343 |
3 |
±0,50 |
0,50 | ||
|
6216-00D402 |
0,402 |
3 |
±0,25 |
0,25 | |
|
6216-10D402 |
3 |
±0,50 |
0,50 | ||
|
6216-00D433 |
0,433 |
3 |
±0,25 |
0,25 | |
|
6216-10D433 |
3 |
±0,50 |
0,50 | ||
|
6216-00D461 |
0,461 |
3 |
±0,25 |
0,25 | |
|
6216-10D461 |
3 |
±0,50 |
0,50 | ||
|
6216-00D511 |
0,511 |
3 |
±0,25 |
0,25 | |
|
6216-10D511 |
3 |
±0,50 |
0,50 | ||
|
6216-00D572 |
0,572 |
3 |
±0,25 |
0,25 | |
|
6216-10D572 |
3 |
±0,50 |
0,50 | ||
|
6216-00D724 |
0,724 |
3 |
±0,25 |
0,25 | |
|
6216-10D724 |
3 |
±0,50 |
0,50 | ||
|
6216-00D796 |
0,796 |
3 |
±0,25 |
0,25 | |
|
6216-10D796 |
3 |
±0,50 |
0,50 | ||
|
6216-00D866 |
0,866 |
3 |
±0,25 |
0,25 | |
|
6216-10D866 |
3 |
±0,50 |
0,50 | ||
|
6216-01D008 |
1,008 |
3 |
±0,25 |
0,25 | |
|
6216-11D008 |
3 |
±0,50 |
0,50 | ||
|
6216-01D047 |
1,047 |
3 |
±0,25 |
0,25 | |
|
6216-11D047 |
3 |
±0,50 |
0,50 |
|
Модель |
Модификация |
Номинальные значения диаметра, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мкм, не более |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6216 |
6216-01D157 |
1,157 |
3 |
±0,25 |
0,25 |
|
6216-11D157 |
3 |
±0,50 |
0,50 | ||
|
6216-01D302 |
1,302 |
3 |
±0,25 |
0,25 | |
|
6216-11D302 |
3 |
±0,50 |
0,50 | ||
|
6216-01D441 |
1,441 |
3 |
±0,25 |
0,25 | |
|
6216-11D441 |
3 |
±0,50 |
0,50 | ||
|
6216-01D553 |
1,553 |
3 |
±0,25 |
0,25 | |
|
6216-11D553 |
3 |
±0,50 |
0,50 | ||
|
6216-01D591 |
1,591 |
3 |
±0,25 |
0,25 | |
|
6216-11D591 |
3 |
±0,50 |
0,50 | ||
|
6216-01D732 |
1,732 |
3 |
±0,25 |
0,25 | |
|
6216-11D732 |
3 |
±0,50 |
0,50 | ||
|
6216-01D833 |
1,833 |
3 |
±0,25 |
0,25 | |
|
6216-11D833 |
3 |
±0,50 |
0,50 | ||
|
6216-01D883 |
1,883 |
3 |
±0,25 |
0,25 | |
|
6216-11D883 |
3 |
±0,50 |
0,50 | ||
|
6216-02D020 |
2,020 |
3 |
±0,25 |
0,25 | |
|
6216-12D020 |
3 |
±0,50 |
0,50 | ||
|
6216-02D050 |
2,050 |
3 |
±0,25 |
0,25 | |
|
6216-12D050 |
3 |
±0,50 |
0,50 | ||
|
6216-02D071 |
2,071 |
3 |
±0,25 |
0,25 | |
|
6216-12D071 |
3 |
±0,50 |
0,50 | ||
|
6216-02D217 |
2,217 |
3 |
±0,25 |
0,25 | |
|
6216-12D217 |
3 |
±0,50 |
0,50 | ||
|
6216-02D311 |
2,311 |
3 |
±0,25 |
0,25 | |
|
6216-12D311 |
3 |
±0,50 |
0,50 | ||
|
6216-02D595 |
2,595 |
3 |
±0,25 |
0,25 | |
|
6216-12D595 |
3 |
±0,50 |
0,50 | ||
|
6216-02D866 |
2,866 |
3 |
±0,25 |
0,25 | |
|
6216-12D866 |
3 |
±0,50 |
0,50 | ||
|
6216-02D886 |
2,886 |
3 |
±0,25 |
0,25 | |
|
6216-12D886 |
3 |
±0,50 |
0,50 | ||
|
6216-03D106 |
3,106 |
3 |
±0,25 |
0,25 | |
|
6216-13D106 |
3 |
±0,50 |
0,50 | ||
|
6216-03D177 |
3,177 |
3 |
±0,25 |
0,25 | |
|
6216-13D177 |
3 |
±0,50 |
0,50 | ||
|
6216-03D287 |
3,287 |
3 |
±0,25 |
0,25 | |
|
6216-13D287 |
3 |
±0,50 |
0,50 | ||
|
6216-03D310 |
3,310 |
3 |
±0,25 |
0,25 | |
|
6216-13D310 |
3 |
±0,50 |
0,50 | ||
|
6216-03D468 |
3,468 |
3 |
±0,25 |
0,25 | |
|
6216-13D468 |
3 |
±0,50 |
0,50 |
Продолжение таблицы 3
|
Модель |
Модификация |
Номинальные значения диаметра, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мкм, не более |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6216 |
6216-03D550 |
3,550 |
3 |
±0,25 |
0,25 |
|
6216-13D550 |
3 |
±0,50 |
0,50 | ||
|
6216-03D580 |
3,580 |
3 |
±0,25 |
0,25 | |
|
6216-13D580 |
3 |
±0,50 |
0,50 | ||
|
6216-03D666 |
3,666 |
3 |
±0,25 |
0,25 | |
|
6216-13D666 |
3 |
±0,50 |
0,50 | ||
|
6216-04D091 |
4,091 |
3 |
±0,25 |
0,25 | |
|
6216-14D091 |
3 |
±0,50 |
0,50 | ||
|
6216-04D120 |
4,120 |
3 |
±0,25 |
0,25 | |
|
6216-14D120 |
3 |
±0,50 |
0,50 | ||
|
6216-04D141 |
4,141 |
3 |
±0,25 |
0,25 | |
|
6216-14D141 |
3 |
±0,50 |
0,50 | ||
|
6216-04D211 |
4,211 |
3 |
±0,25 |
0,25 | |
|
6216-14D211 |
3 |
±0,50 |
0,50 | ||
|
6216-04D400 |
4,400 |
3 |
±0,25 |
0,25 | |
|
6216-14D400 |
3 |
±0,50 |
0,50 | ||
|
6216-04D773 |
4,773 |
3 |
±0,25 |
0,25 | |
|
6216-14D773 |
3 |
±0,50 |
0,50 | ||
|
6216-05D150 |
5,150 |
3 |
±0,25 |
0,25 | |
|
6216-15D150 |
3 |
±0,50 |
0,50 | ||
|
6216-05D176 |
5,176 |
3 |
±0,25 |
0,25 | |
|
6216-15D176 |
3 |
±0,50 |
0,50 | ||
|
6216-05D493 |
5,493 |
3 |
±0,25 |
0,25 | |
|
6216-15D493 |
3 |
±0,50 |
0,50 | ||
|
6216-06D212 |
6,212 |
3 |
±0,25 |
0,25 | |
|
6216-16D212 |
3 |
±0,50 |
0,50 | ||
|
6216-06D585 |
6,585 |
3 |
±0,25 |
0,25 | |
|
6216-16D585 |
3 |
±0,50 |
0,50 |
Таблица 4 - Метрологические характеристики проволочек и роликов модели 6216 модификаций
6216-055S и 6216-155S.
|
Модель |
Модификация |
Номинальные значения диаметра, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мкм, не более |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6216 |
6216-055S |
0,118 |
55 комплектов |
±0,25 |
0,25 |
|
0,142 | |||||
|
0,170 | |||||
|
0,185 | |||||
|
0,201 | |||||
|
0,232 | |||||
|
0,250 | |||||
|
0,260 | |||||
|
0,291 | |||||
|
0,343 | |||||
|
0,402 | |||||
|
0,433 | |||||
|
0,461 | |||||
|
0,511 | |||||
|
0,572 | |||||
|
0,724 | |||||
|
0,796 | |||||
|
0,866 | |||||
|
1,008 | |||||
|
1,047 | |||||
|
1,157 | |||||
|
1,302 | |||||
|
1,441 | |||||
|
1,553 | |||||
|
1,591 | |||||
|
1,732 | |||||
|
1,833 | |||||
|
1,883 | |||||
|
2,020 | |||||
|
2,050 | |||||
|
2,071 | |||||
|
2,217 | |||||
|
2,311 | |||||
|
2,595 | |||||
|
2,866 | |||||
|
2,886 | |||||
|
3,106 | |||||
|
3,177 | |||||
|
3,287 | |||||
|
3,310 |
|
Модель |
Модификация |
Номинальные значения диаметра, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мкм, не более |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6216 |
6216-055S |
3,468 |
55 комплектов |
±0,25 |
0,25 |
|
3,550 | |||||
|
3,580 | |||||
|
3,666 | |||||
|
4,091 | |||||
|
4,120 | |||||
|
4,141 | |||||
|
4,211 | |||||
|
4,400 | |||||
|
4,773 | |||||
|
5,150 | |||||
|
5,176 | |||||
|
5,493 | |||||
|
6,212 | |||||
|
6,585 | |||||
|
6216-155S |
0,118 |
55 комплектов |
±0,50 |
0,50 | |
|
0,142 | |||||
|
0,170 | |||||
|
0,185 | |||||
|
0,201 | |||||
|
0,232 | |||||
|
0,250 | |||||
|
0,260 | |||||
|
0,291 | |||||
|
0,343 | |||||
|
0,402 | |||||
|
0,433 | |||||
|
0,461 | |||||
|
0,511 | |||||
|
0,572 | |||||
|
0,724 | |||||
|
0,796 | |||||
|
0,866 | |||||
|
1,008 | |||||
|
1,047 | |||||
|
1,157 | |||||
|
1,302 | |||||
|
1,441 | |||||
|
1,553 | |||||
|
1,591 | |||||
|
1,732 |
|
Модель |
Модификация |
Номинальные значения диаметра, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мкм, не более |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6216 |
6216-155S |
1,833 |
55 комплектов |
±0,50 |
0,50 |
|
1,883 | |||||
|
2,020 | |||||
|
2,050 | |||||
|
2,071 | |||||
|
2,217 | |||||
|
2,311 | |||||
|
2,595 | |||||
|
2,866 | |||||
|
2,886 | |||||
|
3,106 | |||||
|
3,177 | |||||
|
3,287 | |||||
|
3,310 | |||||
|
3,468 | |||||
|
3,550 | |||||
|
3,580 | |||||
|
3,666 | |||||
|
4,091 | |||||
|
4,120 | |||||
|
4,141 | |||||
|
4,211 | |||||
|
4,400 | |||||
|
4,773 | |||||
|
5,150 | |||||
|
5,176 | |||||
|
5,493 | |||||
|
6,212 | |||||
|
6,585 |
|
Таблица 5 - Габаритные размеры и масса проволочек и роликов моделей 62 |
11, 6212, 6215, 6217 | ||
|
Модель |
Условное обозначение модификации |
Габаритные размеры (ШиринахДлинахВысота), мм, не более |
Масса, кг, не более |
|
6211 |
6211-XDYZB |
от 50x8x8 до 50x40x40 |
от 0,004 до 0,310 |
|
6212 |
6212-XDYZB |
от 50x8x8 до 50x40x40 |
от 0,003 до 0,540 |
|
6215 |
6215-X |
от 24x15x7,5 до 130x24x9 |
от 0,150 до 0,935 |
|
6217 |
6217-XDYZB |
от 50x8x8 до 50x40x40 |
от 0,004 до 0,310 |
Таблица 6 - Габаритные размеры и масса проволочек и роликов моделей 6213, 6214, 6216, 6218
|
Модель |
Модификация |
Габаритные размеры (ШиринахДлинахВысота), мм, не более |
Масса, кг, не более |
|
6213 |
6213-0D |
250 х 165 x 85 |
0,610 |
|
6213-05D |
250 х 165 x 85 |
0,630 | |
|
6213-1 |
250 х 165 x 85 |
0,720 | |
|
6213-1D |
250 х 160 x 80 |
0,720 | |
|
6213-2 |
250 х 165 x 85 |
0,700 | |
|
6213-2D |
250 х 165 x 85 |
0,730 | |
|
6213-3 |
250 х 160 x 80 |
0,855 | |
|
6213-3D |
250 х 160 x 80 |
0,785 | |
|
6213-4 |
250 х 160 x 85 |
0,935 | |
|
6213-4D |
250 х 160 x 85 |
0,930 | |
|
6213-5 |
250 х 160 x 85 |
1,005 | |
|
6213-5D |
250 х 115 x 90 |
1,160 | |
|
6213-6 |
250 х 165 x 85 |
1,195 | |
|
6213-6D |
250 х 160 x 85 |
1,275 | |
|
6213-7 |
250 х 160 x 85 |
1,355 | |
|
6213-7D |
250 х 160 x 85 |
1,480 | |
|
6213-8 |
250 х 160 x 85 |
1,600 | |
|
6213-8D |
250 х 160 x 85 |
1,705 | |
|
6213-9 |
250 х 160 x 85 |
1,805 | |
|
6213-9D |
250 х 160 x 80 |
1,990 | |
|
6213-10 |
250 х 160 x 80 |
2,110 | |
|
6213-10D |
290 х 210 x 100 |
2,630 | |
|
6213-11 |
290 х 210 x 100 |
2,585 | |
|
6213-11D |
290 х 210 x 100 |
3,310 | |
|
6213-12 |
290 х 210 x 100 |
3,320 | |
|
6213-12D |
290 х 210 x 100 |
3,330 | |
|
6213-13 |
290 х 210 x 100 |
3,340 | |
|
6213-13D |
350 х 250 x 100 |
3,955 | |
|
6213-14 |
350 х 250 x 100 |
3,760 | |
|
6213-14D |
350 х 250 x 100 |
4,270 | |
|
6213-15 |
350 х 250 x 100 |
4,470 | |
|
6213-15D |
350 х 250 x 100 |
4,670 | |
|
6213-16 |
350 х 250 x 100 |
5,225 | |
|
6213-16D |
350 х 250 x 100 |
5,435 | |
|
6213-17 |
350 х 250 x 100 |
5,635 | |
|
6213-17D |
350 х 250 x 100 |
5,835 | |
|
6213-18 |
340 х 240 x 90 |
6,040 | |
|
6213-18D |
340 х 240 x 90 |
6,240 | |
|
6213-19 |
340 х 240 x 90 |
6,440 | |
|
6213-19D |
340 х 240 x 90 |
6,640 | |
|
6213-20 |
340 х 240 x 90 |
6,840 | |
|
6213-1S |
340 х 310 x 90 |
1,600 | |
|
6213-2S |
320 х 300 x 95 |
2,700 | |
|
6213-3S |
320 х 300 x 95 |
2,750 |
|
Модель |
Модификация |
Габаритные размеры (ШиринахДлина*Высота), мм, не более |
Масса, кг, не более |
|
6213 |
6213-4S |
320 х 300 x 95 |
2,800 |
|
6213-5S |
330 х 310 x 105 |
3,020 | |
|
6213-6S |
330 х 310 x 105 |
3,350 | |
|
6213-7S |
330 х 310 x 105 |
3,550 | |
|
6213-8S |
330 х 310 x 105 |
3,800 | |
|
6213-9S |
330 х 310 x 105 |
4,550 | |
|
6213-10S |
330 х 310 x 105 |
5,100 | |
|
6213-10SA |
330 х 310 x 105 |
2,490 | |
|
6213-5SA |
250 х 160 x 80 |
0,730 | |
|
6213-10SB |
250 х 160 x 80 |
1,560 | |
|
6213-15SA |
355 х 250 x 100 |
3,820 | |
|
6213-20SA |
355 х 250 x 100 |
6,100 | |
|
6214 |
6214-10D |
290 х 210 x 100 |
5,050 |
|
6214-11 |
290 х 210 x 100 |
5,350 | |
|
6214-11D |
290 х 210 x 100 |
5,550 | |
|
6214-12 |
290 х 210 x 100 |
5,750 | |
|
6214-12D |
290 х 210 x 100 |
5,950 | |
|
6214-13 |
290 х 210 x 100 |
6,150 | |
|
6214-13D |
350 х 250 x 100 |
6,350 | |
|
6214-14 |
350 х 250 x 100 |
6,550 | |
|
6214-14D |
350 х 250 x 100 |
6,750 | |
|
6214-15 |
350 х 250 x 100 |
6,950 | |
|
6214-1S |
330 х 310 x 105 |
1,920 | |
|
6214-2S |
330 х 310 x 105 |
3,240 | |
|
6214-3S |
330 х 310 x 105 |
3,300 | |
|
6214-4S |
330 х 310 x 105 |
3,360 | |
|
6214-5S |
330 х 310 x 105 |
3,640 | |
|
6214-6S |
330 х 310 x 105 |
4,020 | |
|
6214-7S |
330 х 310 x 105 |
4,220 | |
|
6214-8S |
330 х 310 x 105 |
4,420 | |
|
6214-9S |
330 х 310 x 105 |
4,620 | |
|
6214-10S |
330 х 310 x 105 |
4,920 | |
|
6216 |
6216-00D118 |
80 x 25 x 25 |
0,020 |
|
6216-10D118 |
80 x 25 x 25 |
0,020 | |
|
6216-00D142 |
80 x 25 x 25 |
0,020 | |
|
6216-10D142 |
80 x 25 x 25 |
0,020 | |
|
6216-00D170 |
80 x 25 x 25 |
0,020 | |
|
6216-10D170 |
80 x 25 x 25 |
0,020 | |
|
6216-00D185 |
80 x 25 x 25 |
0,020 | |
|
6216-10D185 |
80 x 25 x 25 |
0,020 | |
|
6216-00D201 |
80 x 25 x 25 |
0,020 | |
|
6216-10D201 |
80 x 25 x 25 |
0,020 | |
|
6216-00D232 |
80 x 25 x 25 |
0,020 | |
|
6216-10D232 |
80 x 25 x 25 |
0,020 | |
|
6216-00D250 |
80 x 25 x 25 |
0,020 |
|
Модель |
Модификация |
Габаритные размеры (ШиринахДлина*Высота), мм, не более |
Масса, кг, не более |
|
6216 |
6216-10D250 |
80 x 25 x 25 |
0,020 |
|
6216-00D260 |
80 x 25 x 25 |
0,020 | |
|
6216-10D260 |
80 x 25 x 25 |
0,020 | |
|
6216-00D291 |
80 x 25 x 25 |
0,020 | |
|
6216-10D291 |
80 x 25 x 25 |
0,020 | |
|
6216-00D343 |
80 x 25 x 25 |
0,020 | |
|
6216-10D343 |
80 x 25 x 25 |
0,020 | |
|
6216-00D402 |
80 x 25 x 25 |
0,020 | |
|
6216-10D402 |
80 x 25 x 25 |
0,020 | |
|
6216-00D433 |
80 x 25 x 25 |
0,020 | |
|
6216-10D433 |
80 x 25 x 25 |
0,020 | |
|
6216-00D461 |
80 x 25 x 25 |
0,020 | |
|
6216-10D461 |
80 x 25 x 25 |
0,020 | |
|
6216-00D511 |
80 x 25 x 25 |
0,020 | |
|
6216-10D511 |
80 x 25 x 25 |
0,020 | |
|
6216-00D572 |
80 x 25 x 25 |
0,020 | |
|
6216-10D572 |
80 x 25 x 25 |
0,020 | |
|
6216-00D724 |
80 x 25 x 25 |
0,020 | |
|
6216-10D724 |
80 x 25 x 25 |
0,020 | |
|
6216-00D796 |
80 x 25 x 25 |
0,020 | |
|
6216-10D796 |
80 x 25 x 25 |
0,020 | |
|
6216-00D866 |
80 x 25 x 25 |
0,020 | |
|
6216-10D866 |
80 x 25 x 25 |
0,020 | |
|
6216-01D008 |
80 x 25 x 25 |
0,020 | |
|
6216-11D008 |
80 x 25 x 25 |
0,020 | |
|
6216-01D047 |
80 x 25 x 25 |
0,020 | |
|
6216-11D047 |
80 x 25 x 25 |
0,020 | |
|
6216-01D157 |
80 x 25 x 25 |
0,020 | |
|
6216-11D157 |
80 x 25 x 25 |
0,020 | |
|
6216-01D302 |
80 x 25 x 25 |
0,020 | |
|
6216-11D302 |
80 x 25 x 25 |
0,020 | |
|
6216-01D441 |
80 x 25 x 25 |
0,020 | |
|
6216-11D441 |
80 x 25 x 25 |
0,020 | |
|
6216-01D553 |
80 x 25 x 25 |
0,020 | |
|
6216-11D553 |
80 x 25 x 25 |
0,020 | |
|
6216-01D591 |
80 x 25 x 25 |
0,020 | |
|
6216-11D591 |
80 x 25 x 25 |
0,020 | |
|
6216-01D732 |
80 x 25 x 25 |
0,020 | |
|
6216-11D732 |
80 x 25 x 25 |
0,020 | |
|
6216-01D833 |
80 x 25 x 25 |
0,020 | |
|
6216-11D833 |
80 x 25 x 25 |
0,020 | |
|
6216-01D883 |
80 x 25 x 25 |
0,020 | |
|
6216-11D883 |
80 x 25 x 25 |
0,020 | |
|
6216-02D020 |
80 x 25 x 25 |
0,020 | |
|
6216-12D020 |
80 x 25 x 25 |
0,020 |
|
Модель |
Модификация |
Габаритные размеры (ШиринахДлина*Высота), мм, не более |
Масса, кг, не более |
|
6216 |
6216-02D050 |
80 x 25 x 25 |
0,020 |
|
6216-12D050 |
80 x 25 x 25 |
0,020 | |
|
6216-02D071 |
80 x 25 x 25 |
0,020 | |
|
6216-12D071 |
80 x 25 x 25 |
0,020 | |
|
6216-02D217 |
80 x 25 x 25 |
0,020 | |
|
6216-12D217 |
80 x 25 x 25 |
0,020 | |
|
6216-02D311 |
80 x 25 x 25 |
0,020 | |
|
6216-12D311 |
80 x 25 x 25 |
0,020 | |
|
6216-02D595 |
80 x 25 x 25 |
0,020 | |
|
6216-12D595 |
80 x 25 x 25 |
0,020 | |
|
6216-02D866 |
80 x 25 x 25 |
0,020 | |
|
6216-12D866 |
80 x 25 x 25 |
0,020 | |
|
6216-02D886 |
80 x 25 x 25 |
0,020 | |
|
6216-12D886 |
80 x 25 x 25 |
0,020 | |
|
6216-03D106 |
80 x 25 x 25 |
0,020 | |
|
6216-13D106 |
80 x 25 x 25 |
0,020 | |
|
6216-03D177 |
80 x 25 x 25 |
0,020 | |
|
6216-13D177 |
80 x 25 x 25 |
0,020 | |
|
6216-03D287 |
80 x 25 x 25 |
0,020 | |
|
6216-13D287 |
80 x 25 x 25 |
0,020 | |
|
6216-03D310 |
80 x 25 x 25 |
0,020 | |
|
6216-13D310 |
80 x 25 x 25 |
0,020 | |
|
6216-03D468 |
80 x 25 x 25 |
0,020 | |
|
6216-13D468 |
80 x 25 x 25 |
0,020 | |
|
6216-03D550 |
80 x 25 x 25 |
0,020 | |
|
6216-13D550 |
80 x 25 x 25 |
0,020 | |
|
6216-03D580 |
80 x 25 x 25 |
0,020 | |
|
6216-13D580 |
80 x 25 x 25 |
0,020 | |
|
6216-03D666 |
80 x 25 x 25 |
0,020 | |
|
6216-13D666 |
80 x 25 x 25 |
0,020 | |
|
6216-04D091 |
80 x 25 x 25 |
0,020 | |
|
6216-14D091 |
80 x 25 x 25 |
0,020 | |
|
6216-04D120 |
80 x 25 x 25 |
0,020 | |
|
6216-14D120 |
80 x 25 x 25 |
0,020 | |
|
6216-04D141 |
80 x 25 x 25 |
0,020 | |
|
6216-14D141 |
80 x 25 x 25 |
0,020 | |
|
6216-04D211 |
80 x 25 x 25 |
0,020 | |
|
6216-14D211 |
80 x 25 x 25 |
0,020 | |
|
6216-04D400 |
80 x 25 x 25 |
0,020 | |
|
6216-14D400 |
80 x 25 x 25 |
0,020 | |
|
6216-04D773 |
80 x 25 x 25 |
0,020 | |
|
6216-14D773 |
80 x 25 x 25 |
0,020 | |
|
6216-05D150 |
80 x 25 x 25 |
0,020 | |
|
6216-15D150 |
80 x 25 x 25 |
0,020 | |
|
6216-05D176 |
80 x 25 x 25 |
0,020 |
|
Модель |
Модификация |
Габаритные размеры (ШиринахДлинахВысота), мм, не более |
Масса, кг, не более |
|
6216 |
6216-15D176 |
80 x 25 x 25 |
0,020 |
|
6216-05D493 |
80 x 25 x 25 |
0,020 | |
|
6216-15D493 |
80 x 25 x 25 |
0,020 | |
|
6216-06D212 |
80 x 25 x 25 |
0,020 | |
|
6216-16D212 |
80 x 25 x 25 |
0,020 | |
|
6216-06D585 |
80 x 25 x 25 |
0,020 | |
|
6216-16D585 |
80 x 25 x 25 |
0,020 | |
|
6216-055S |
290 х 210 x 100 |
5,350 | |
|
6216-155S |
290 х 210 x 100 |
5,550 | |
|
6218 |
6218-1D |
250 x 160 x 80 |
0,720 |
|
6218-2 |
250 x 160 x 85 |
0,700 | |
|
6218-2D |
250 x 160 x 85 |
0,730 | |
|
6218-3 |
250 x 160 x 80 |
0,855 | |
|
6218-3D |
250 x 160 x 80 |
0,785 | |
|
6218-4 |
250 x 160 x 85 |
0,935 | |
|
6218-4D |
250 x 160 x 85 |
0,930 | |
|
6218-5 |
250 x 160 x 85 |
1,005 | |
|
6218-5D |
250 x 115 x 90 |
1,160 | |
|
6218-6 |
250 x 165 x 85 |
1,195 | |
|
6218-6D |
250 x 160 x 85 |
1,275 | |
|
6218-7 |
250 x 160 x 85 |
1,355 | |
|
6218-7D |
250 x 160 x 85 |
1,480 | |
|
6218-8 |
250 x 160 x 85 |
1,600 | |
|
6218-8D |
250 x 160 x 85 |
1,705 | |
|
6218-9 |
250 x 160 x 85 |
1,805 | |
|
6218-9D |
250 x 160 x 80 |
1,990 | |
|
6218-10 |
250 x 160 x 80 |
2,110 | |
|
6218-2S |
250 x 165 x 85 |
2,630 | |
|
6218-3S |
250 x 160 x 85 |
2,585 | |
|
6218-4S |
250 x 160 x 85 |
3,310 | |
|
6218-5S |
250 x 160 x 85 |
3,320 | |
|
6218-6S |
250 x 160 x 85 |
3,330 | |
|
6218-7S |
250 x 160 x 85 |
3,340 | |
|
6218-8S |
250 x 160 x 85 |
3,955 | |
|
6218-9S |
250 x 160 x 85 |
3,760 | |
|
6218-10S |
250 x 160 x 85 |
4,270 | |
|
6218-5SA |
250 x 160 x 85 |
4,470 | |
|
6218-10SA |
250 x 160 x 85 |
4,670 | |
|
6218-10SB |
250 x 160 x 85 |
5,225 |
Таблица 7 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
От +15 до +25 80 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
аблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Проволочки или ролики |
Miyamotometrology |
1 шт. или 1 набор или 1 комплект |
|
Футляр или укладочный ящик |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Принцип работы и техническое обслуживание» паспорта проволочек и роликов.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г № 2840
ТУ 028-2025 «Проволочки и ролики Miyamotometrology. Технические условия»
