Аппаратура геодезическая спутниковая EFT DC 1
| Номер в ГРСИ РФ: | 99051-26 |
|---|---|
| Производитель / заявитель: | Фирма "Hi Target Survey Instruments Company Ltd.", Китай |
Аппаратура геодезическая спутниковая EFT DC 1 (далее - аппаратура) предназначена для измерений приращений координат, углов пространственной ориентации, геодезических определений относительного и абсолютного местоположения объектов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99051-26 | ||||||
| Действует | по 29.07.2031 | ||||||
| Наименование | Аппаратура геодезическая спутниковая | ||||||
| Модель | EFT DC 1 | ||||||
| Приказы |
№1511 от
29.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | b7dd1d2a-737c-ca57-339e-d16f076154b6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма Hi-Target Surveying Instrument Co., Ltd., КИТАЙ, 511400, Plant 202, BLDG 13, Tian’An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District
Поверка
| Методика поверки / информация о поверке |
2302-26 МП ГСИ. Аппаратура геодезическая спутниковая EFT DC 1. Методика поверки.
(с 29.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 16.08.2026 |
Поверители
Скачать
|
99051-26: Описание типа
2026-99051-26.pdf
|
Скачать | 178.7 КБ | |
|
99051-26: Методика поверки
2302-26 МП
2026-mp99051-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Аппаратура геодезическая спутниковая EFT DC 1 (далее - аппаратура) предназначена для измерений приращений координат, углов пространственной ориентации, геодезических определений относительного и абсолютного местоположения объектов.
Описание
Принцип действия аппаратуры основан на измерении параметров радионавигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1, L2; GPS в частотных диапазонах L1, L2, L5; Galileo в частотных диапазонах E1, E5; BeiDou в частотных диапазонах B1, B2, B3 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 1408 параллельным каналам. Процессор аппаратуры контролирует процесс отслеживания сигналов.
Конструктивно аппаратура состоит из ГНСС-приемника, выполненного в моноблочном корпусе из алюминиевого сплава, и двух внешних ГНСС-антенн EFT AP-1. В корпусе ГНСС -приемника расположены: модуль беспроводной технологии Wi-Fi, модуль обработки и хранения информации, модуль управления и вывода информации. Аппаратура осуществляет непрерывный прием и обработку сигналов со спутников ГНСС. Управление аппаратурой осуществляется при помощи планшета EFT под управлением мобильной операционной системы Android с установленным программным обеспечением (ПО) Web-интерфейса.
Данные измерений накапливаются во внутренней памяти. Связь с внешними устройствами осуществляется через 35-контактный разъем ECU, USB порт типа Type-C, а также через модуль беспроводного канала передачи данных Wi-Fi. Аппаратура питается только от внешнего источника электропитания постоянного тока напряжением от 9 до 36 В.

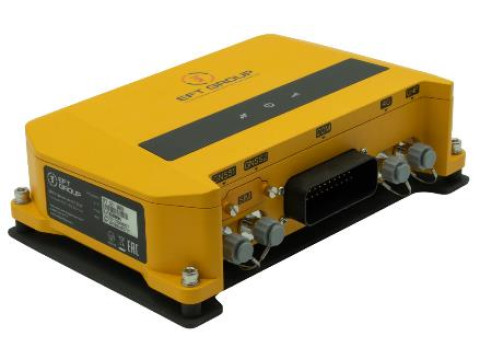

На передней панели корпуса ГНСС-приемника расположены:
- разъём типа TNC «UHF» для подключения УКВ антенны;
- разъём типа TNC «4G» для подключения 4G антенны;
- разъём типа TNC «GNSS1» для подключения ведущей ГНСС-антенны;
- разъём типа TNC «GNSS2» для подключения ведомой ГНСС-антенны;
- слот для установки Nano SIM-карты и USB порт типа Type-C для подключения к компьютеру и внешним устройствам для передачи данных;
- 35-контактный разъем типа ECU для подключения внешнего канала передачи данных или внешнего источника питания.
На верхней части корпуса ГНСС-приемника расположены индикаторы состояния, которые показывают: статус отслеживания сигналов спутников, питания и статус работы канала приема и передачи данных.
Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

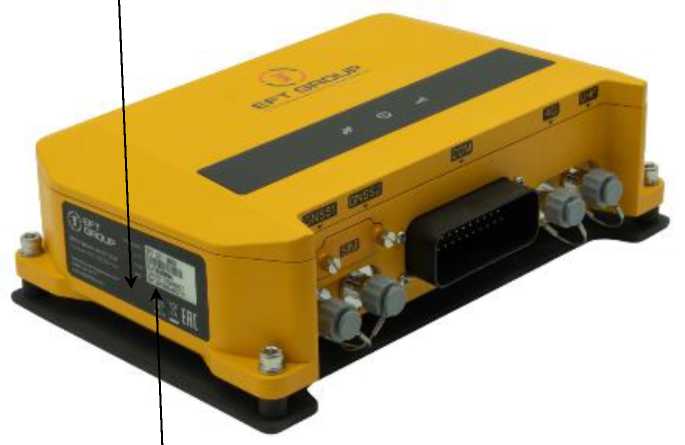

Общий вид ГНСС-приемника из состава аппаратуры с указанием мест нанесения знака утверждения типа и заводского номера приведены на рисунке 1. Заводской номер размещается на боковой панели корпуса ГНСС-приемника в буквенно-числовом формате в виде наклейки.

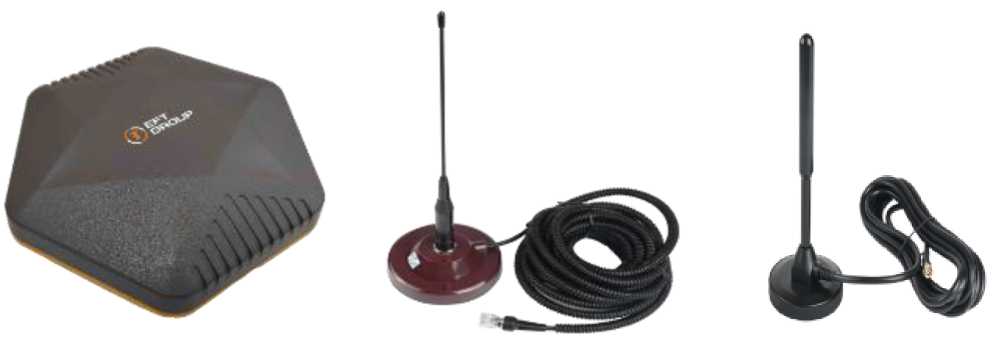

Внешний вид ГНСС-антенны EFT AP-1 из состава аппаратуры приведен на рисунке 2.
Внешний вид УКВ-антенны из состава аппаратуры приведен на рисунке 3.
Внешний вид 4G-aHTeHHbi из состава аппаратуры приведен на рисунке 4.
Условия эксплуатации аппаратуры не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус ГНСС-приемника из состава аппаратуры.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид ГНСС-приемника из состава аппаратуры с указанием места нанесения знака утверждения типа и заводского номера
Рисунок 4 - Внешний вид 4G-антенны
Рисунок 2 - Внешний вид ГНСС-антенны EFT AP-1
Рисунок 3 - Внешний вид
УКВ-антенны
Программное обеспечение
Для управления аппаратурой используется встроенный Web-интерфейс, осуществляющий взаимодействие узлов аппаратуры, обработку измерительной информации, отображение результатов измерений в Web-интерфейсе и их экспорт по интерфейсным каналам. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Web-интерфейс |
|
Номер версии (идентификационный номер) ПО |
1.09 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Режим «Кинематика в реальном времени (RTK)» 1)3) Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм: - в плане - по высоте |
±2<6,0+0,840-6<D) 2) ±2<12,0+0,840-6<D) 2) |
|
Режим «Дифференциальные кодовые измерения» 1) Доверительные границы абсолютной погрешности определения координат (при вероятности 0,95), мм: - в плане - по высоте |
±2<250+140-6<D) 2) ±2<500+140-6<d) 2) |
|
Режим «Автономный» Доверительные границы абсолютной погрешности определения координат (при вероятности 0,95), мм: - в плане - по высоте |
±24000 ±24500 |
|
Доверительные границы абсолютной погрешности определения дирекционного угла (при вероятности 0,95), градус 4) |
±0,2 5) |
|
^Диапазон длин базисов от 0,07 до 30 км, заявленные точностные характеристики достигаются при совмещенном приеме сигналов ГНСС. 2) D - измеряемое расстояние, мм. 3)При работе аппаратуры в режиме «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры. 4) Градус - единица измерений плоского угла. 5) Минимальная длина базиса 1,5 м | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
1408 |
|
Принимаемые сигналы: - ГНСС GPS - ГНСС ГЛОНАСС - ГНСС BEIDOU - ГНСС GALILEO |
L1, L2, L5 L1OF, L2OF B1I, B2I, B3I E1, E5B |
|
Напряжение внешнего источника питания постоянного тока, В |
от 9 до 36 |
|
Масса, кг, не более: - ГНСС-приемника - ГНСС-антенны EFT AP-1 |
1,75 0,125 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - ГНСС-приемника - ГНСС-антенны EFT AP-1 |
220x135x57 129x129x33 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +75 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель корпуса ГНСС-приемника из состава аппаратуры в виде наклейки.
Комплектность
|
Таблица 4 - Комплектность аппаратуры | ||
|
Наименование |
Обозначение |
Количество |
|
1 Аппаратура геодезическая спутниковая EFT DC 1 в составе: |
1 компл. | |
|
1.1 Блок ГНСС-приемника |
EFT DC 1 |
1 шт. |
|
1.2 ГНСС-антенна |
EFT AP-1 |
2 шт. |
|
1.3 УКВ-антенна1) |
- |
1 шт. |
|
1.4 4G-антенна1) |
- |
1 шт. |
|
1.5 Кабель с 35-контактным разъемом ECU1) |
- |
1 шт. |
|
1.6 Кабель Type-C/USB1) |
- |
1 шт. |
|
2 Руководство по эксплуатации |
- |
1 экз. |
|
3 Методика поверки |
- |
1 экз. |
|
1) По заказу потребителя | ||
Сведения о методах измерений
приведены разделе 3 «Основные действия» документа «Аппаратура геодезическая спутниковая EFT DC 1. Руководство по эксплуатации».
Нормативные документы
Стандарт предприятия Hi-Target Surveying Instrument Co., Ltd., Китай
Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»
